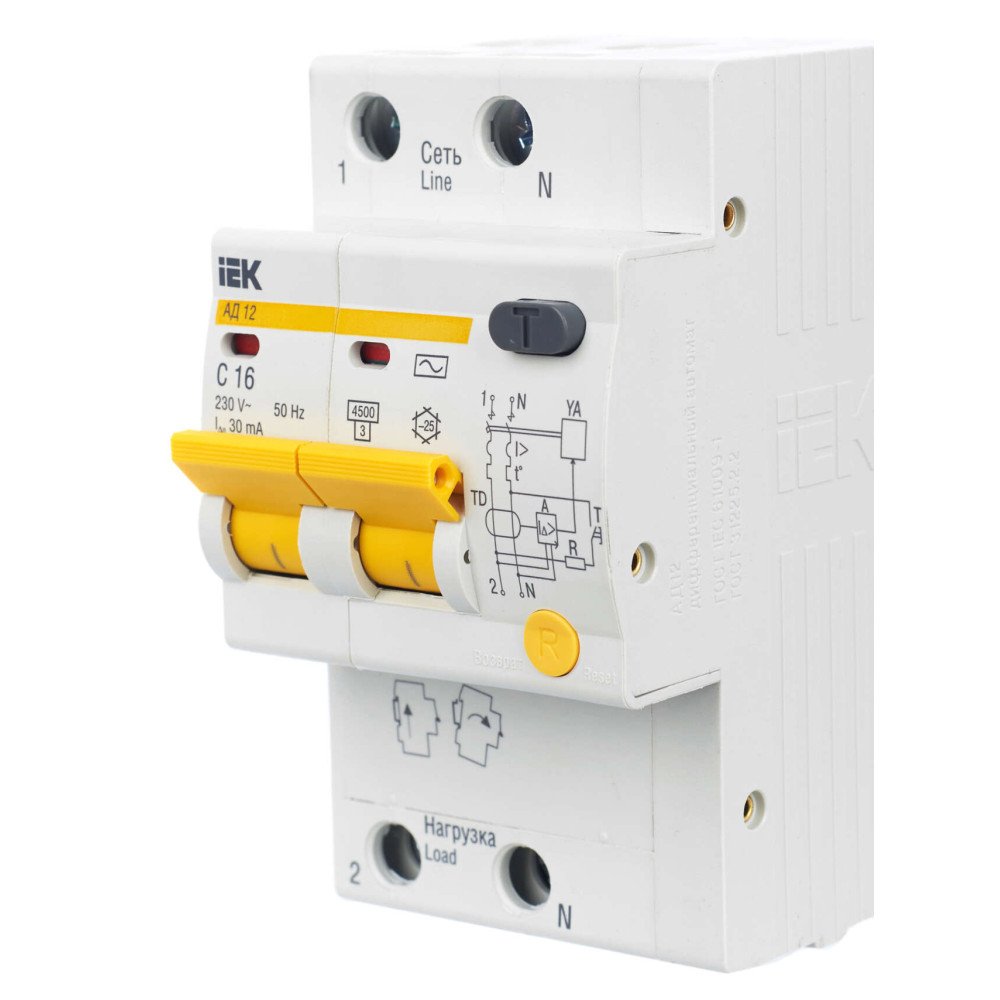

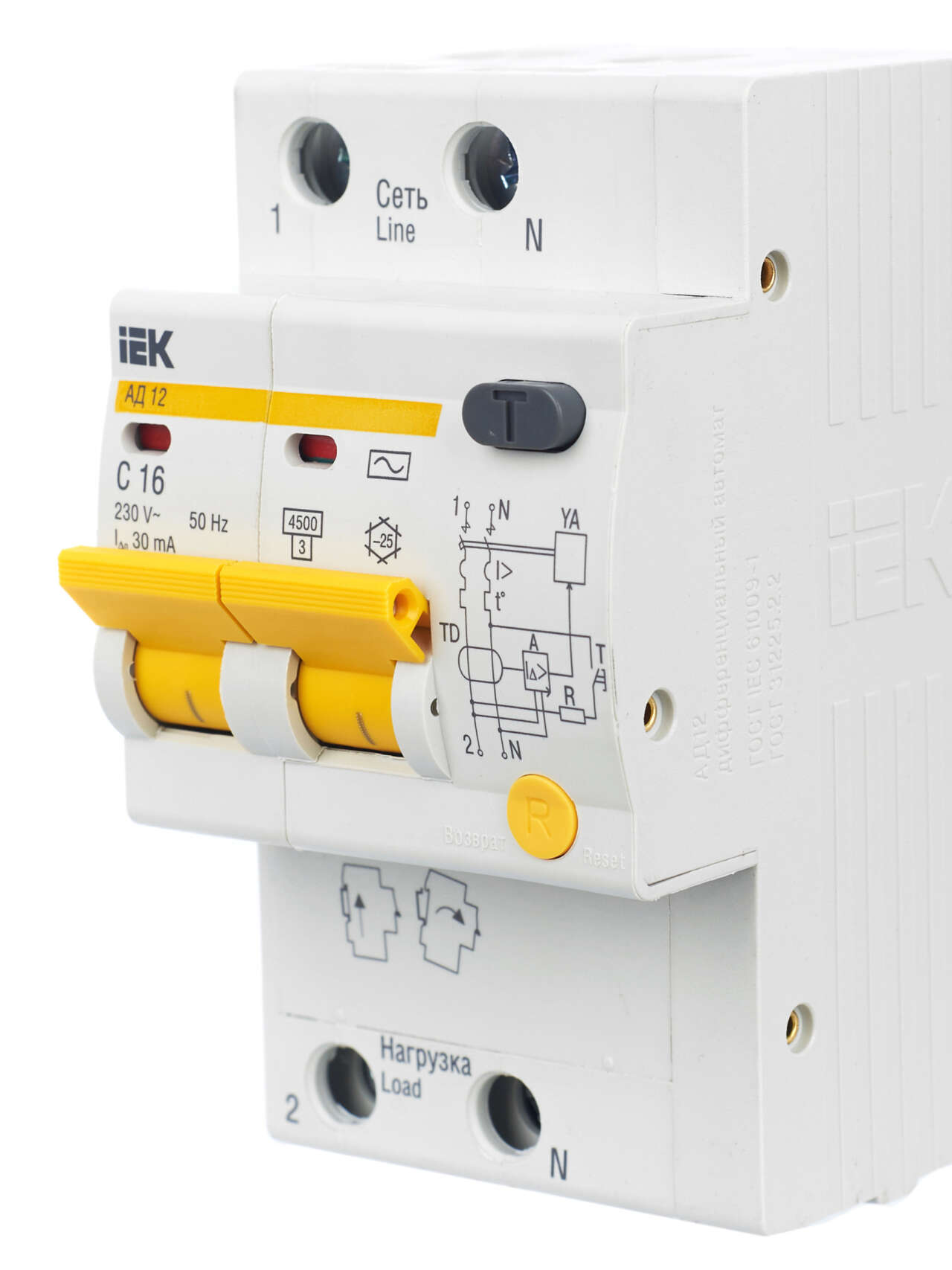

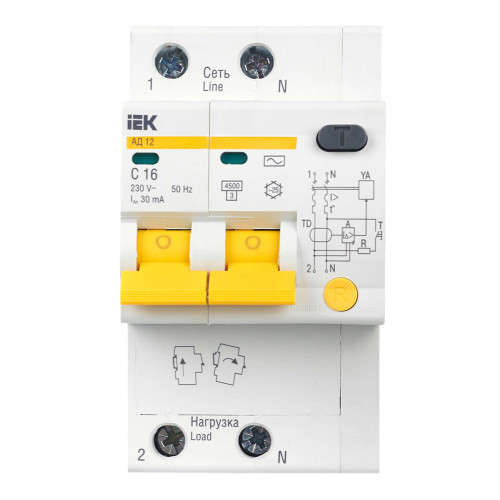

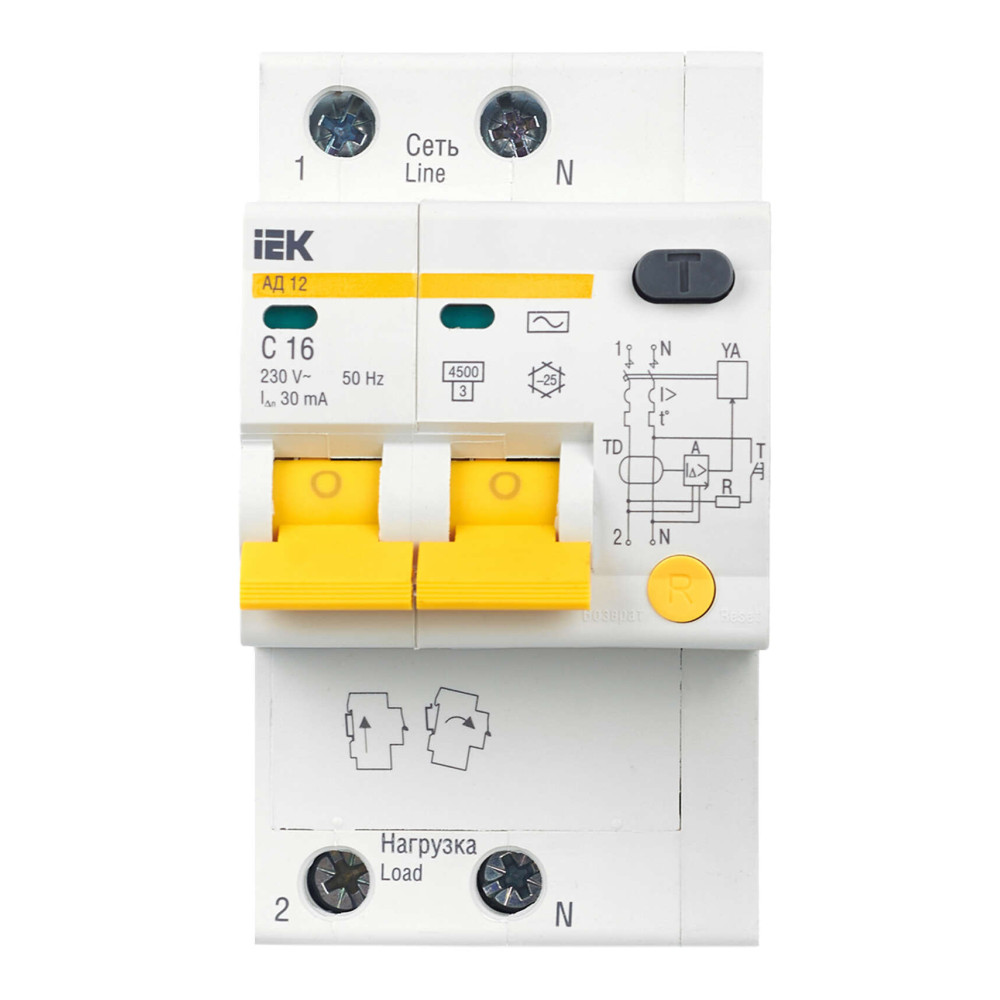

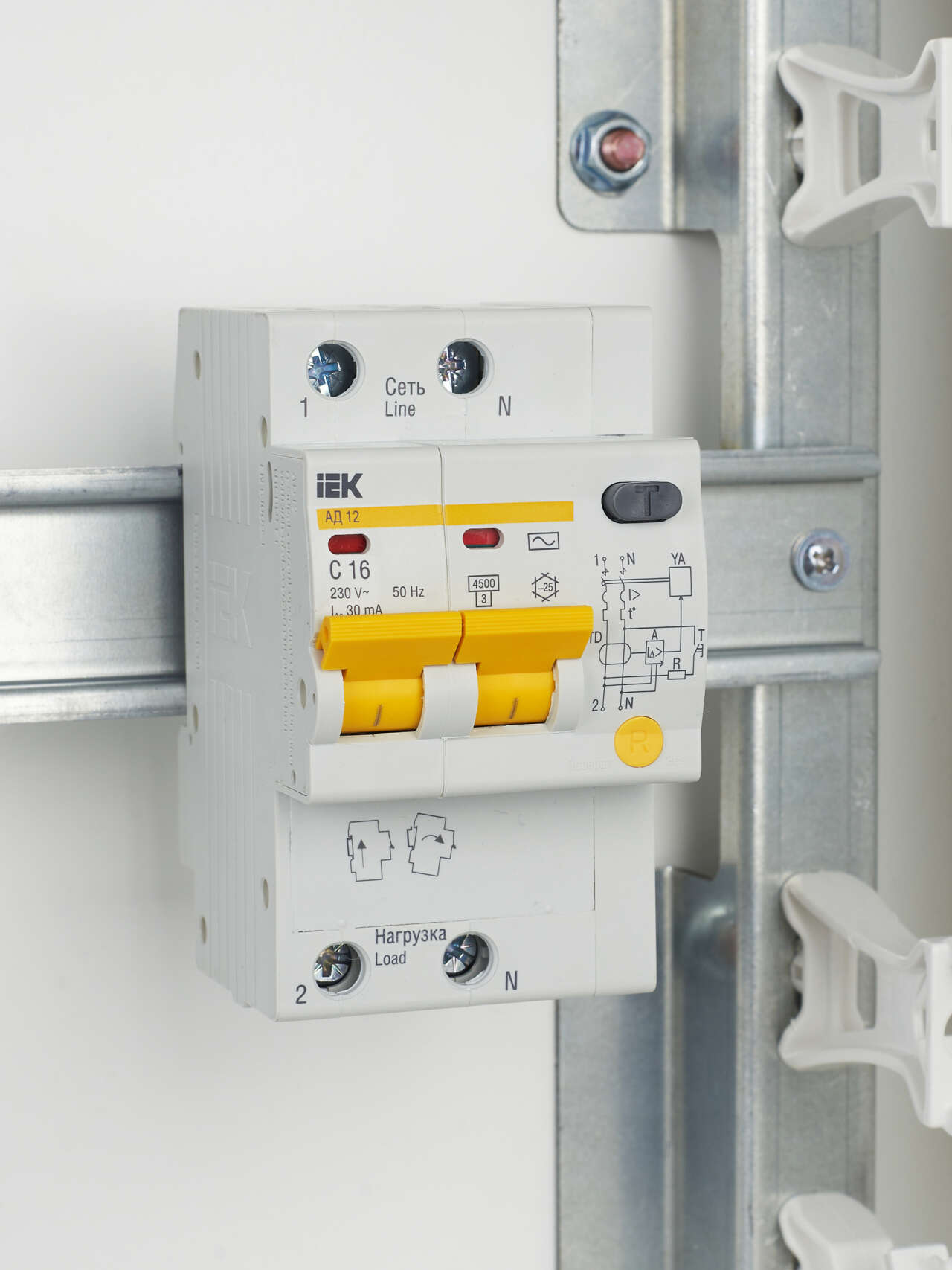

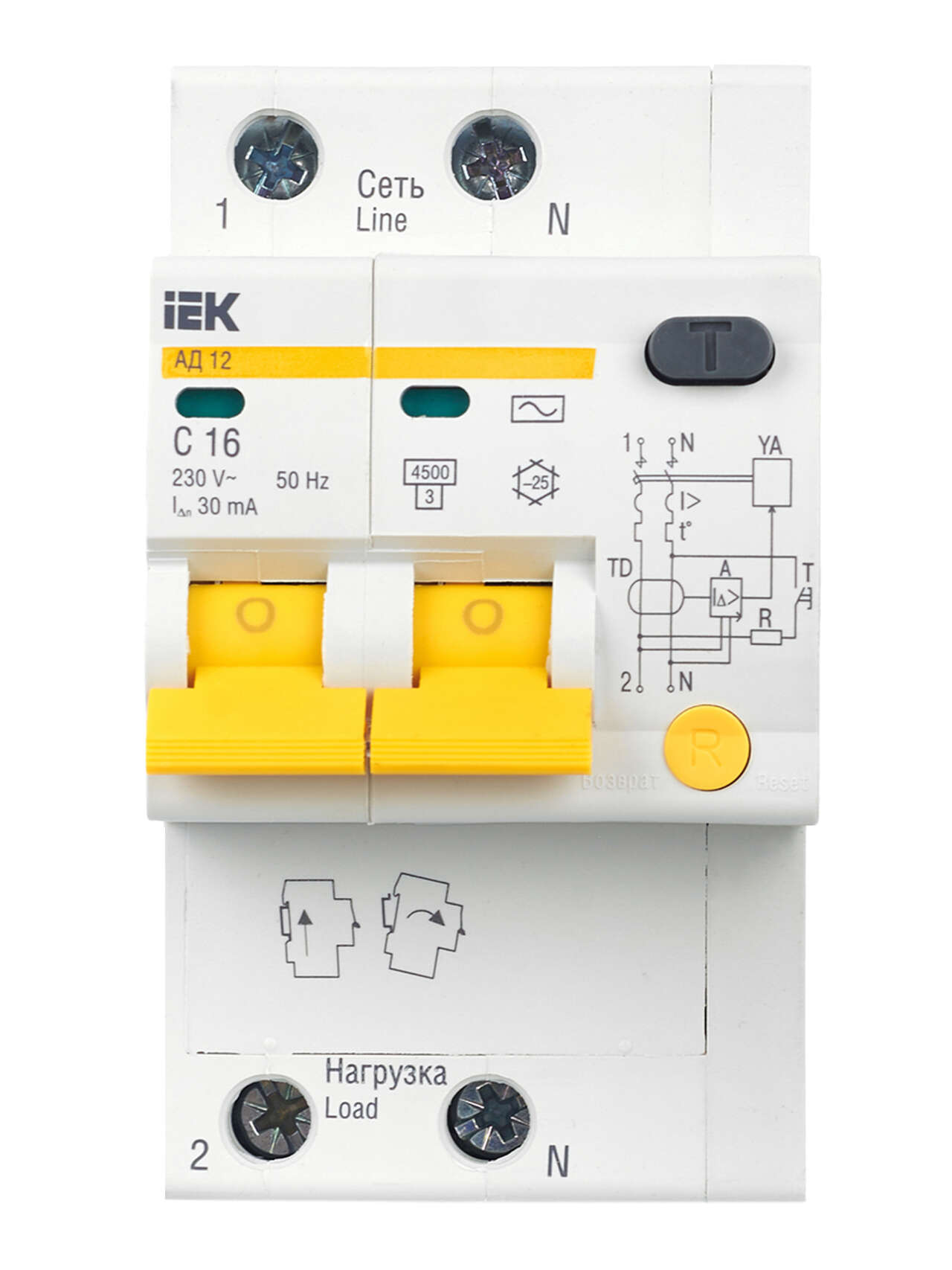

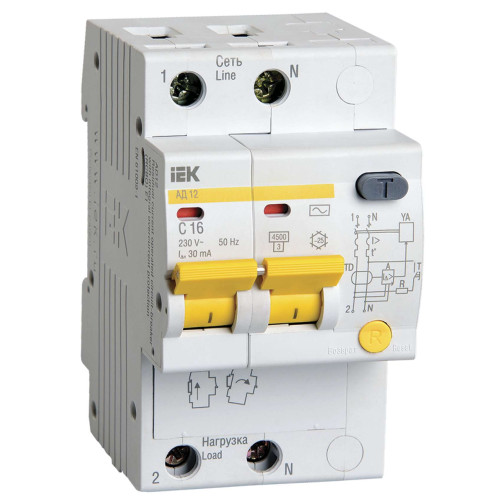

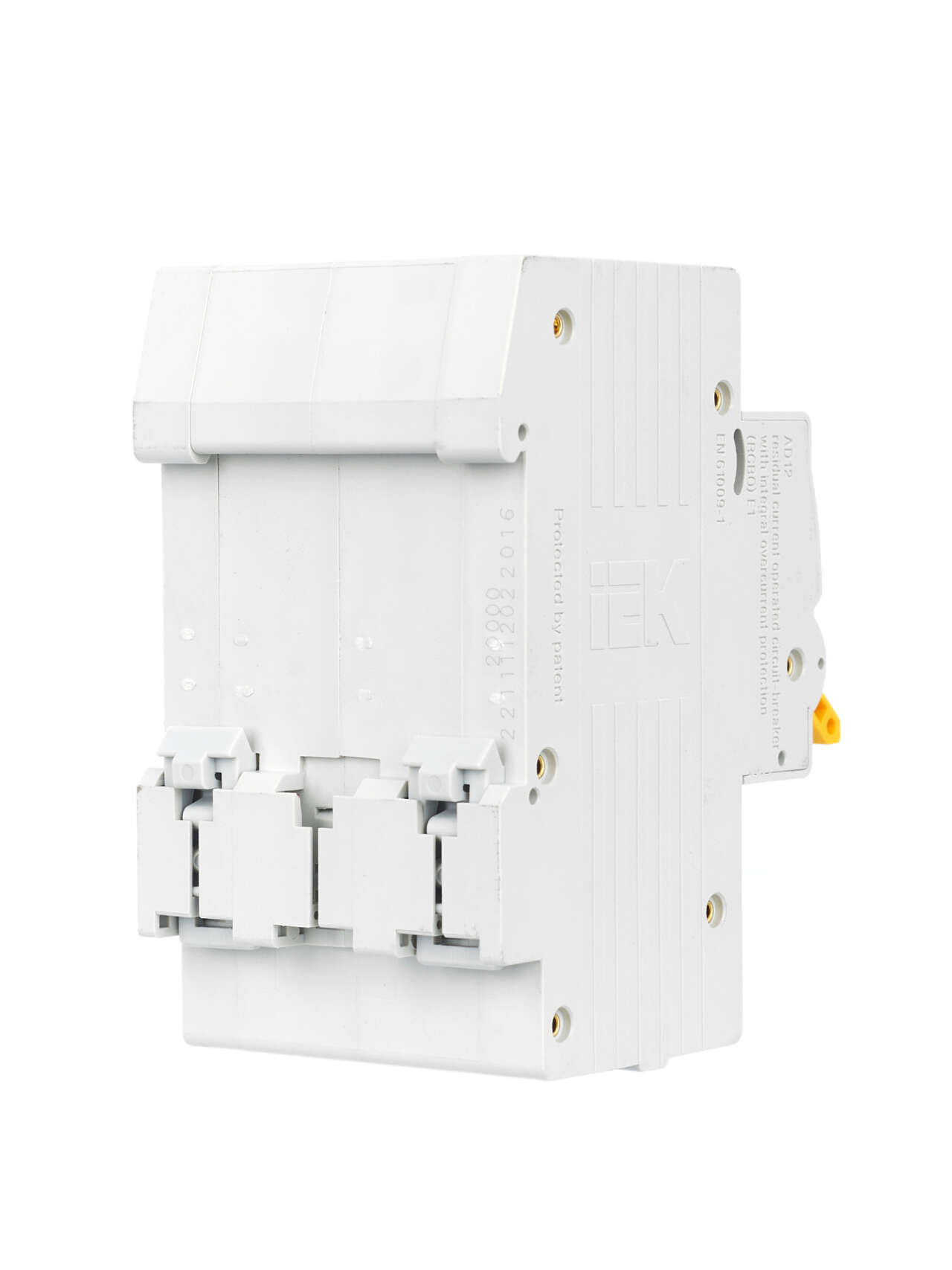

KARAT Дифференциальный автомат АД12 2P 16А 30мА тип AC IEK

Name: KARAT Дифференциальный автомат АД12 2P 16А 30мА тип AC IEK
Brand: KARAT
SKU: MAD10-2-016-C-030
Price: 890.00 RUB
Availability: InStock

MAD10-2-016-C-030

Описание
Характеристики

Быстродействующие защитные выключатели обеспечивают: в исполнении с уставками срабатывания 10 и 30 мА: - защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; в исполнении с уставками срабатывания 100 и 300 мА: – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания; – защиту от недопустимого повышения напряжения сети (АД12М). В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В. В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.

Аналоги: MAD12-2-016-C-030, MAD22-5-016-C-30

Преимущества

Возможность одновременного двойного присоединения шиной или гибким проводником.
Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
Защита от сверхтоков в каждом полюсе.
Предельная отключающая способность 4,5 кА.

Особенности конструкции

Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.

Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Наличие индикатора положения контактов.

Индикатор срабатывания по дифференциальному току - кнопка "Возврат". Для АД12/14 характеристика "АС", для АД12М – характеристика "А".

Усовершенствованная дугогасительная система: патент № RU 139886.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Светодиодная индикация наличия напряжения на клеммах "Нагрузка" и встроенная защита от длительных (265 В; 0,5 с) перенапряжений сети (АД12М).

Удобный монтаж/демонтаж без использования инструментов.

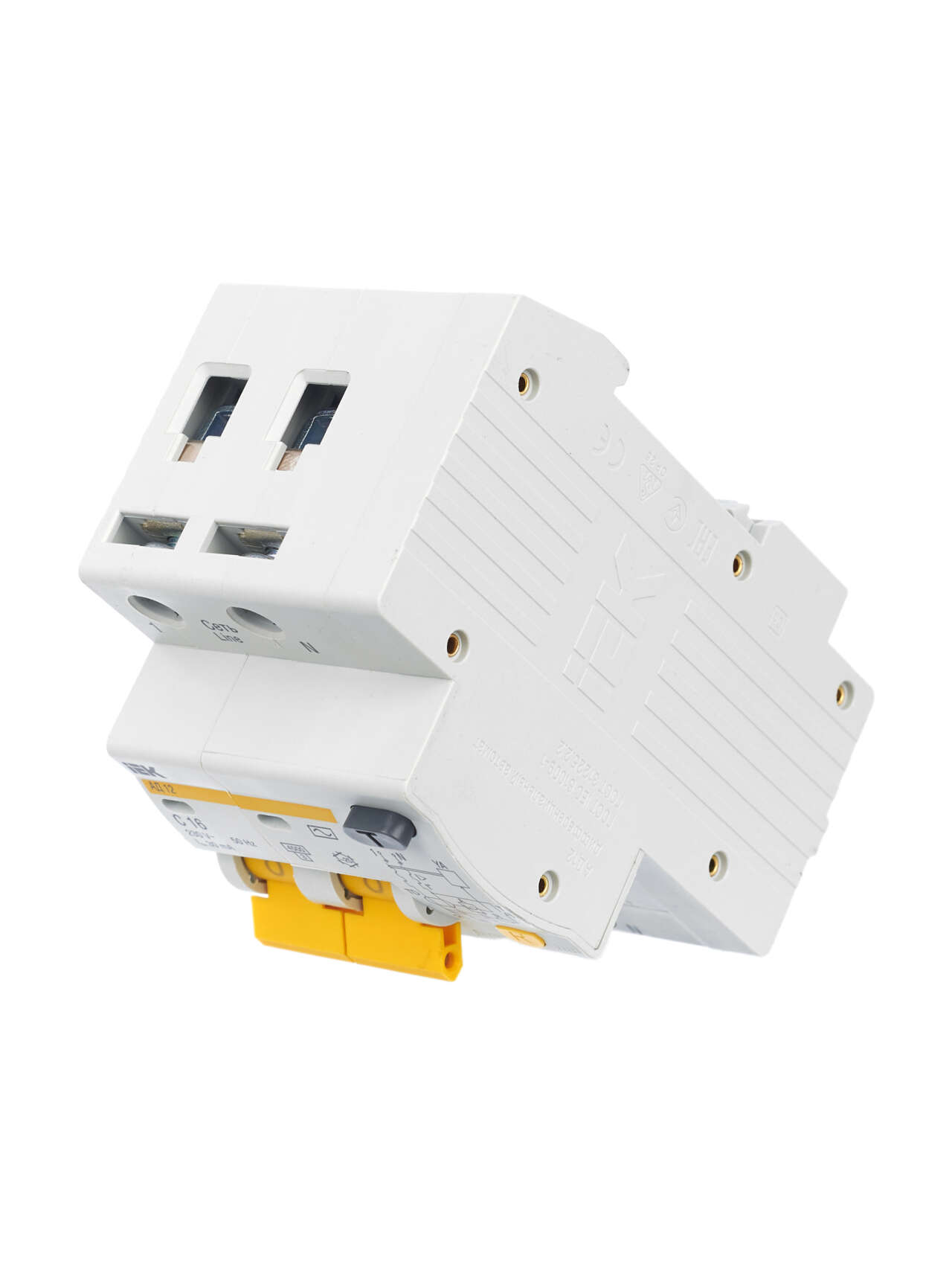

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Новая конструкция АД12/12М/14 позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.

Документация

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации
AD12_AD14_manual_4.pdf

Схемы подключения

Схема подключения
AD12_AD14_Passport_062015 - СП.jpg

Информационные материалы

Дополнительные изображения

Модели для проектировщиков

Отзывы по поставкам продукции от наших партнеров

Класс: Автоматический выключатель дифференциального тока (ID: EC000905)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	16	А
EF001391	Количество полюсов	2
EF002358	Номин ток утечки	0,03	А
EF002560	Тип тока утечки	Переменный (AC)
EF005617	Отключающая способность	4.5	кА
EF000889	Характеристика срабатывания - кривая тока	C
EF000228	Номин раб напряжение	230	В
EF000187	Тип напряжения	Переменный (AC)
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF005997	Отключение нейтрали	Да
IEK_F000082	Номинальная диф наибольшая вкл и откл способность	4500	А
EF003961	Тип подключения	Винтовое соединение
EF002950	Ширина по количеству модульных расстояний	3
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF005474	Степень защиты - IP	IP20
IEK_F000020	Наличие теплового расцепителя	Да

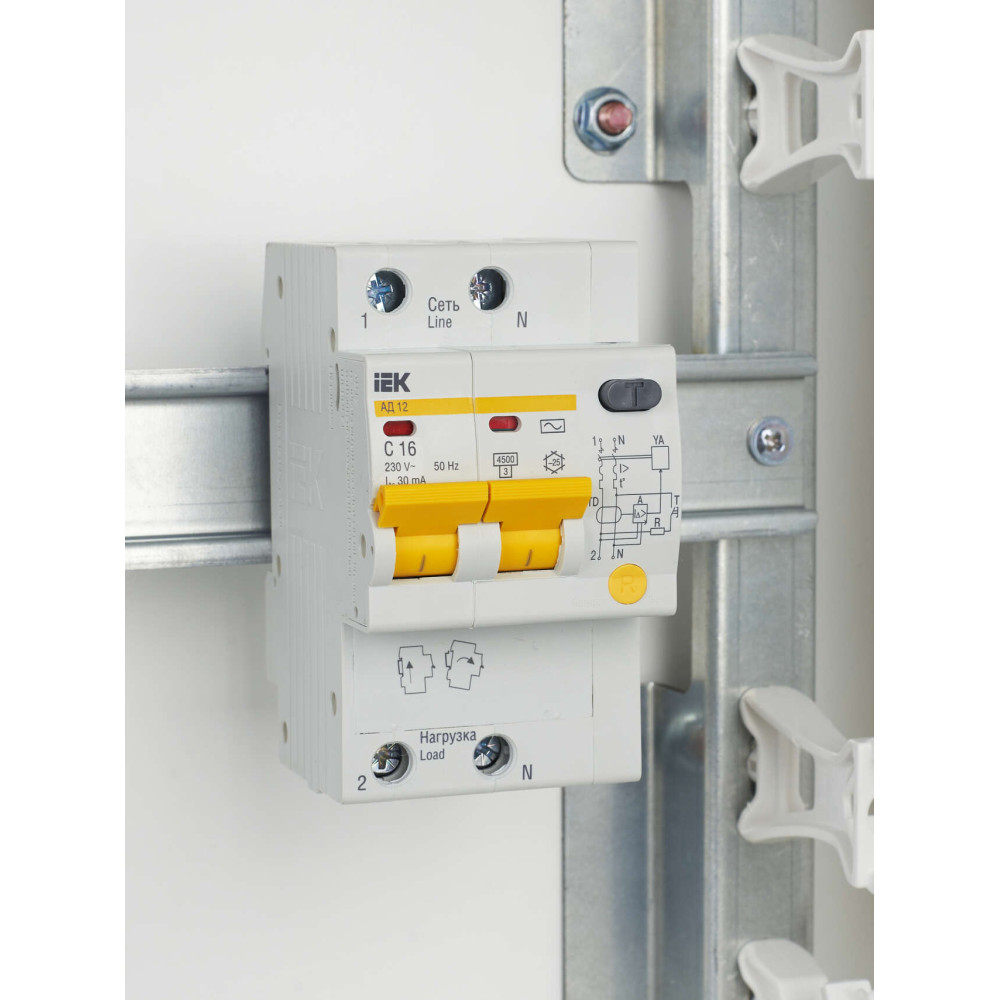

EF000003	Тип монтажа	на DIN-рейку
EF008618	Общ количество полюсов	2
IEK_F000022	Наличие электронного расцепителя	Нет
EF005548	Количество защищенных полюсов	2
EF006065	Отключающая способность по IEC 60947-2	4,5	кА
EF002578	Номин импульсное выдерживаемое напряжение	4	кВ
EF006064	Отключающая способность по EN 60898	4,5	кА
IEK_F000023	Наличие дифференциального расцепителя	Да
EF005455	Частота	50 Гц
EF000267	Макс сечение входящего кабеля	35	мм²
EF000218	Монтажная глубина - ниши	72,1	мм

Характеристики

class Автоматический выключатель дифференциального тока
Гарантийный срок, Лет 7
Количество защищенных полюсов 2
Количество полюсов 2
Макс сечение входящего кабеля 35
Монтажная глубина - ниши 72,1
Наличие дифференциального расцепителя Да
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 4
Номин раб напряжение 230
Номин ток 16
Номин ток утечки 0,03
Общ количество полюсов 2
Отключающая способность 4.5
Отключающая способность по EN 60898 4,5
Отключающая способность по IEC 60947-2 4,5
Отключение нейтрали Да
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип тока утечки Переменный (AC)
Характеристика срабатывания - кривая тока C
Частота 50 Гц
Ширина по количеству модульных расстояний 3

В наличии на складе: 9765 шт.

890р.

На складе: 9765
Код товара: MAD10-2-016-C-030
Артикул: MAD10-2-016-C-030
