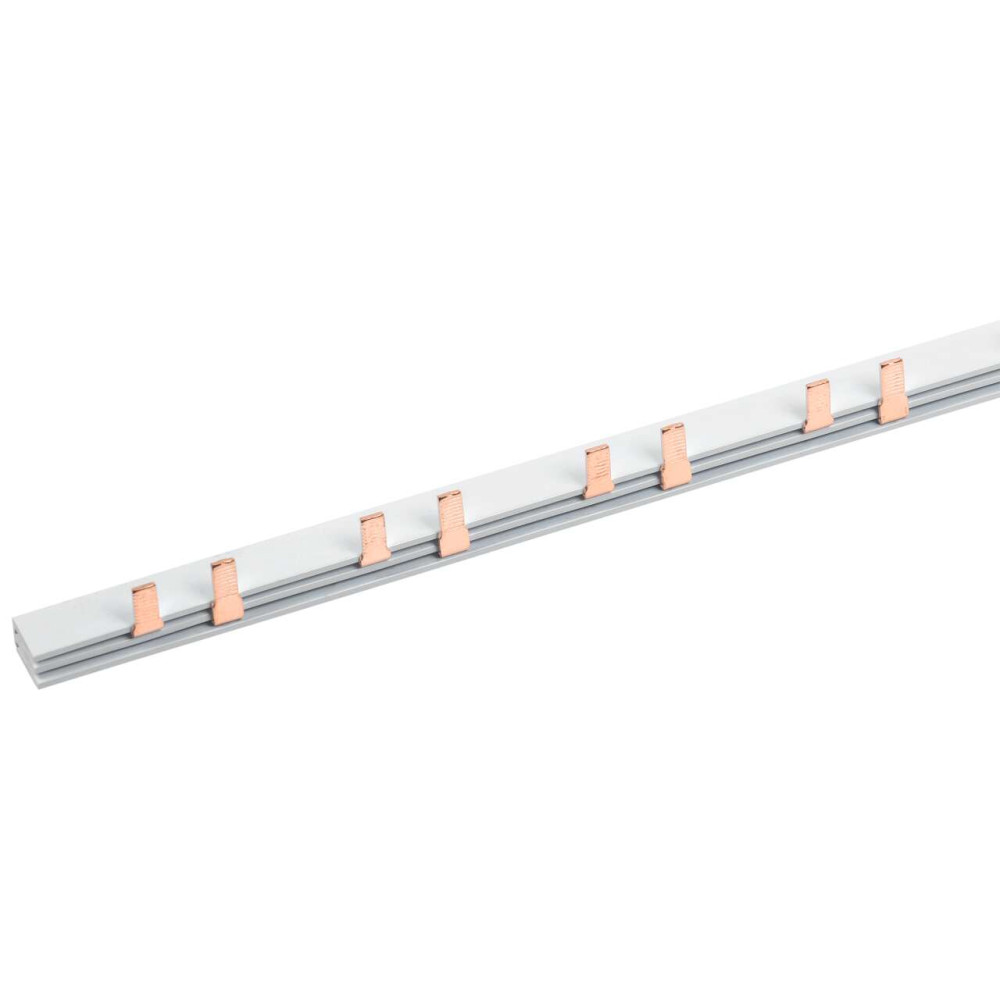

Шина соединительная типа PIN (штырь) 63A 36 модулей для дифференциальных автоматов АД12 (1м) IEK

YNS21-2-063-036

Описание
Характеристики

Обеспечивают удобное и быстрое соединение групп дифференциальных автоматических выключателей серии АД12. Шины, рассчитанные на номинальный ток 63 А, могут быть использованы с номинальным током 100 А, если вводной автомат подключать по центру. Шина для АД12 на 36 модулей имеет по 2 вывода PIN расположенные через 18мм, повторяющиеся через каждый третий модуль (схема расположения модулей 1+1+0).

Преимущества

Выполнены из медных пластин и помещены в пластиковый изолирующий корпус не поддерживающий горение.
Материал шины - медь электротехническая марки М1 (Cu 99,9%).

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Busbars_PIN_FORK_passport_8.pdf

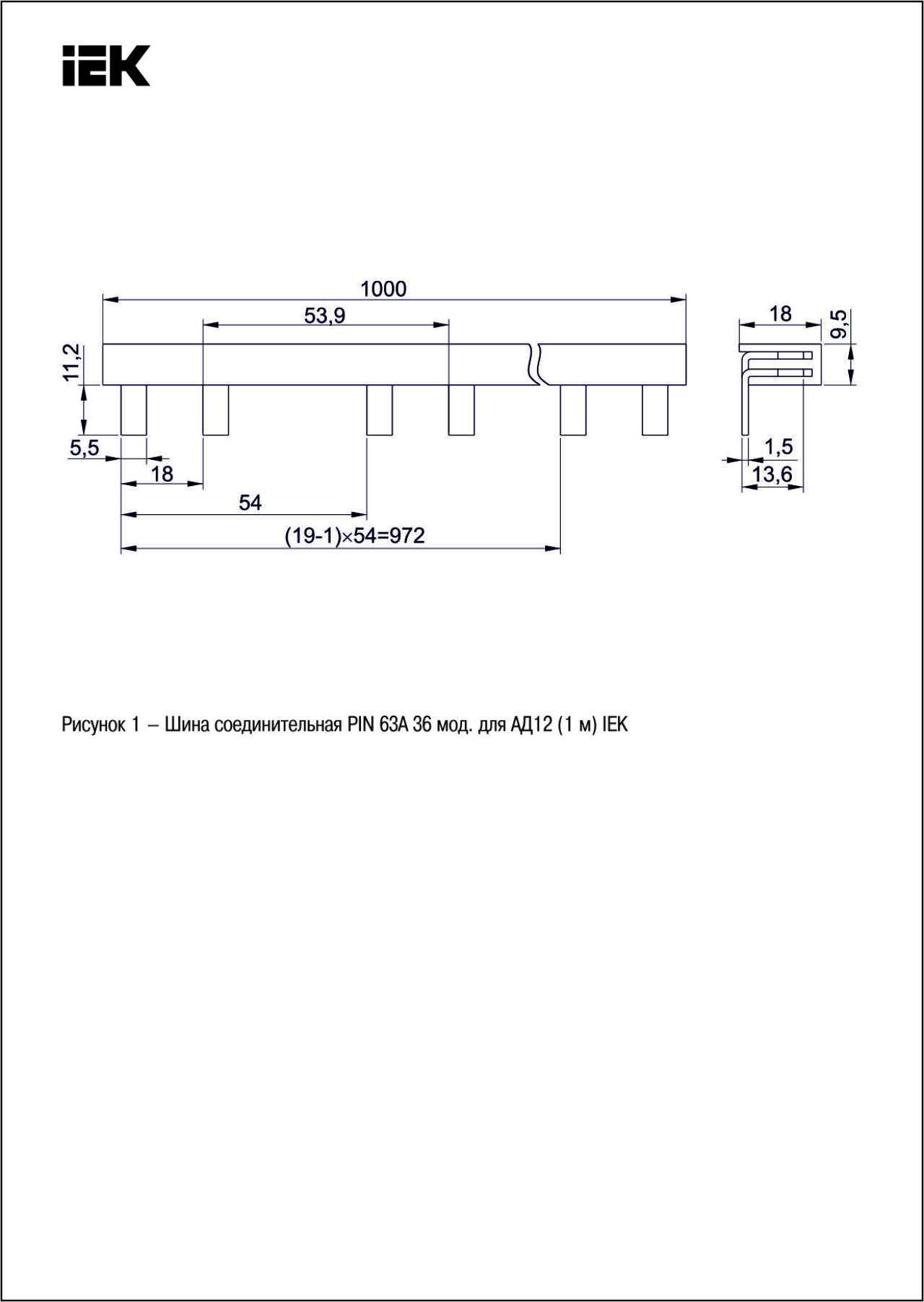

Дополнительные изображения

Класс: Сборная шина (ID: EC001522)

ID	Описание	Значение	Ед. изм.
EF008250	Номин ток In	63	А
EF000010	Модель или исполнение	Прочее
EF006287	Луженый	Нет
EF001438	Длина	1000	мм
EF000008	Ширина	18	мм
EF000040	Высота	20,7	мм
EF000083	Гибкий	Нет
EF000018	Поперечное сечение жилы	182	мм²
EF000277	С уплотнительным кольцом	Нет
EF001391	Количество полюсов	2

Характеристики

class Сборная шина
Высота 20,7
Гарантийный срок, Лет 5
Гибкий Нет
Длина 1000
Количество полюсов 2
Луженый Нет
Модель или исполнение Прочее
Номин ток In 63
Поперечное сечение жилы 182
С уплотнительным кольцом Нет
Ширина 18

В наличии на складе: 20 шт.

1795р.

На складе: 20
Код товара: YNS21-2-063-036
Артикул: YNS21-2-063-036
