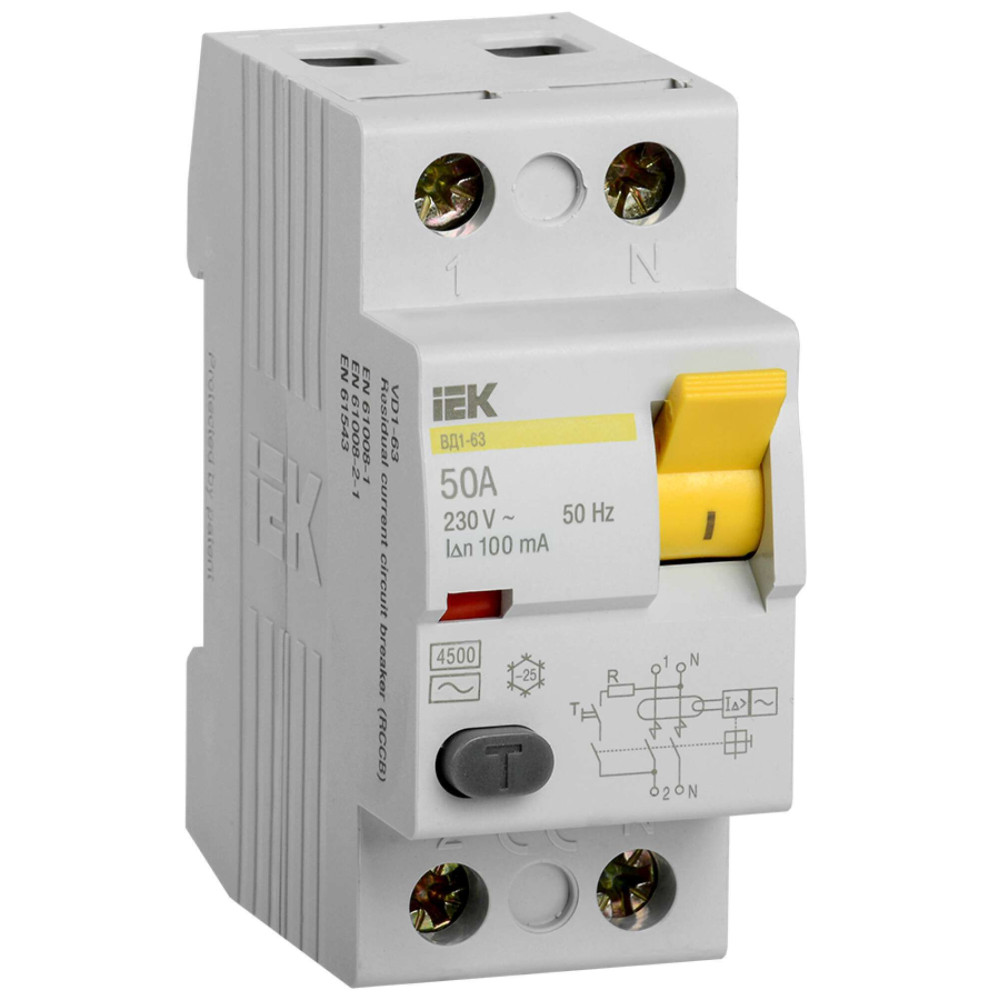

Выключатель дифференциальный (УЗО) ВД1-63 2Р 50А 100мА IEK
Преимущества
- Электромеханическая схема без электронных компонентов.
- Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
- Независимый индикатор положения контактов.
- Широкий диапазон рабочих температур от -25°С до +50°С.
- Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Условный ток короткого замыкания 4,5кА.
Особенности конструкции
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Кнопка "ТЕСТ" для проверки работоспособности устройства и правильности подключения.
Электромеханическая схема без электронных компонентов. Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
Дугогасительные камеры в каждом полюсе обеспечивают более эффективное подавление электрической дуги.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.
Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.
Документация
Сертификаты
- Декларация 037
ЕАЭС N RU Д-CN.РА01.В.51739_25.pdf - Отказное письмо 123-ФЗ
275эп-14-2-7.pdf - Отказное письмо 043
274эп-14-2-7.pdf - Сертификат 004, 020
ЕАЭС RU C-CN.ПФ02.В.07650_23.pdf - Декларация 037
ЕАЭС N RU Д-CN.РА05.В.78959_25.pdf - Декларация 037
ЕАЭС N RU Д-CN.РА01.В.51677_25.pdf - Сертификат 004, 020
ЕАЭС RU С-CN.АЯ46.В.41726_25.PDF
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Дифференциальный выключатель или УЗО
- Возможна дополнит комплектация Нет
- Гарантийный срок, Лет 7
- Импульсная прочность 0,25
- Количество полюсов 2
- Кратковременная задержка срабатывания Нет
- Макс сечение входящего кабеля 50
- Монтажная глубина - ниши 74.0
- Номин импульсное выдерживаемое напряжение 6
- Номин раб напряжение 230
- Номин ток 50
- Номин ток утечки 0.10
- Номинальный ток 50
- откл способность при коротком замыкании-Icw 3
- Селективная защита Нет
- Срок службы, Лет не менее 15
- Степень защиты - IP IP20
- Тип монтажа На DIN-рейку
- Тип тока утечки Переменный (AC)
- Условный номин диф ток КЗ 4,5
- Условный номин ток короткого замыкания Iq 4,5
- Частота 50 Гц
- Ширина по количеству модульных расстояний 2
- На складе
- Код товара: MDV10-2-050-100
- Артикул: 6400-MDV10-2-050-100
