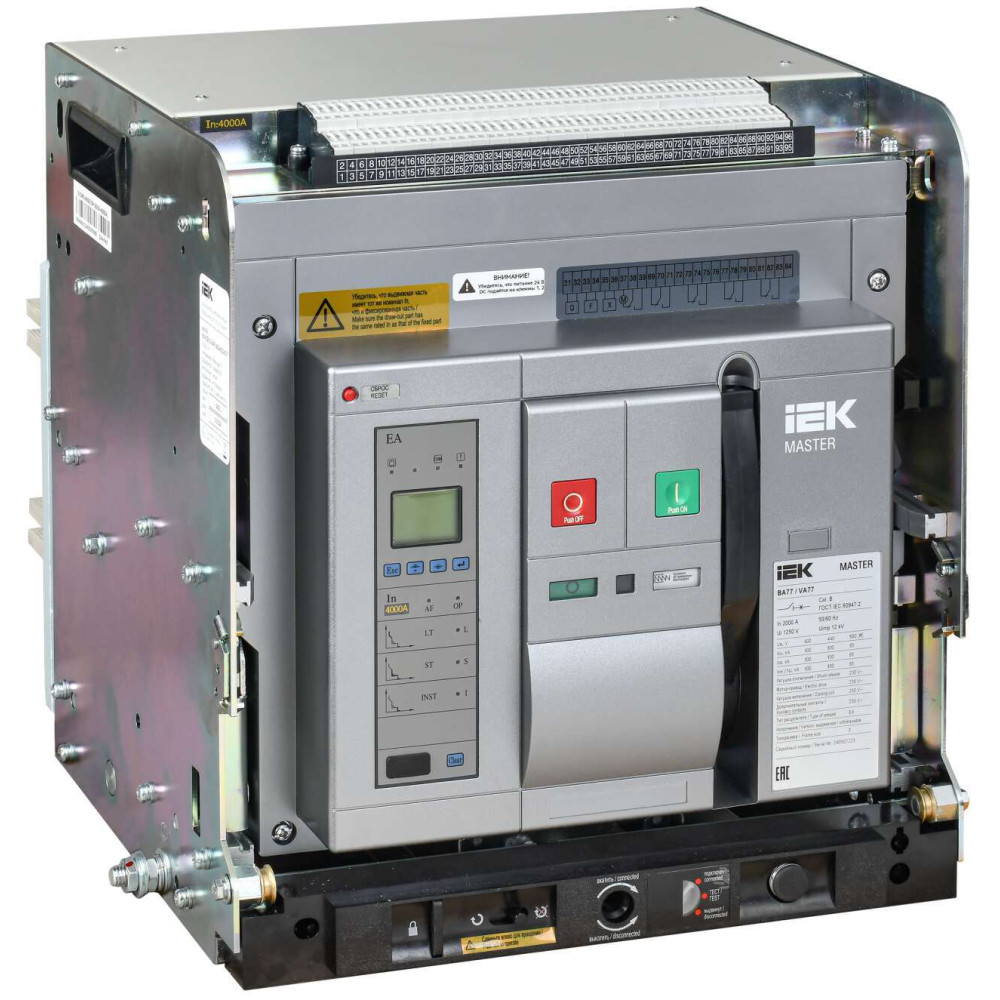

Воздушный автоматический выключатель переменного тока ВА77 выдвижного исполнения 3 полюса типоразмер F 100кА 2000А EA с набором аксессуаров: мотор привод катушка включения катушка отключения MASTER IEK

MI-ACB10-3WF-100-2000-ACF

Описание
Характеристики

Воздушные автоматические выключатели серии MASTER IEK предназначены для защиты сетей низкого напряжения от коротких замыканий и перегрузок. Автоматические выключатели данной серии обладают оптимальным набором функций, для применения их на объектах жилищного, социального, коммерческого и дорожного строительства, а также энергетики и сельского хозяйства. Воздушные автоматические выключатели серии MASTER IEK поставляются укомплектованными набором аксессуаров для их полноценного применения в состав НКУ: мотор привод 230В, реле включения и отключения (с удержанием) 230В, контакт положения в корзине, набор из 4х перекидных контактов, аварийный контакт. В комплект автоматического выключателя также входит электронный контроллер и, в случае выдвижного исполнения база выдвижного исполнения.

Преимущества

Воздушные автоматические выключатели серии MASTER IEK обладают минимальной зависимостью рабочего тока от температуры и могут использоваться в диапазоне рабочих температур от -25С до +70С.
В базовую комплектацию воздушных автоматических выключателей серии MASTER IEK входит реле отключение с удержанием, обеспечивающее удобство построения схем АВР с применением данных автоматических выключателей.
Кроме того автоматические выключатели выдвижного исполнения укомплектованы контактом положения ВА в корзине, для удобства контроля его положения для цепей автоматики.

Документация

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации
Vykluchatel_ACB_MASTER_manual_ru-en_1.pdf

Дополнительные изображения

Модели для проектировщиков

Класс: Силовой авт выкл для защиты оборудования (ID: EC000228)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	2000	А
EF001391	Количество полюсов	3
EF007048	Номин откл способность Icu при 400 В 50 Гц	100	кА
IEK_F000054	Исполнение	Выдвижной (-ая)
EF007007	Тип расцепителя	Электронный
RF000040	Тип изделия/компонента	Выключатель автоматический воздушный
EF005387	Потери энергии	-	Вт
EF002386	Температура эксплуатации	-25…70	°C
EF003531	Кол-во вспомогат переключающих контактов	4
EF006697	Моторный привод встроенный	Да
EF006819	Тип подключения силовой электрич цепи	Болтовое соединение
EF007296	Комплексная защита от замыканий на землю	Нет
EF001639	Частота сети	50	Гц

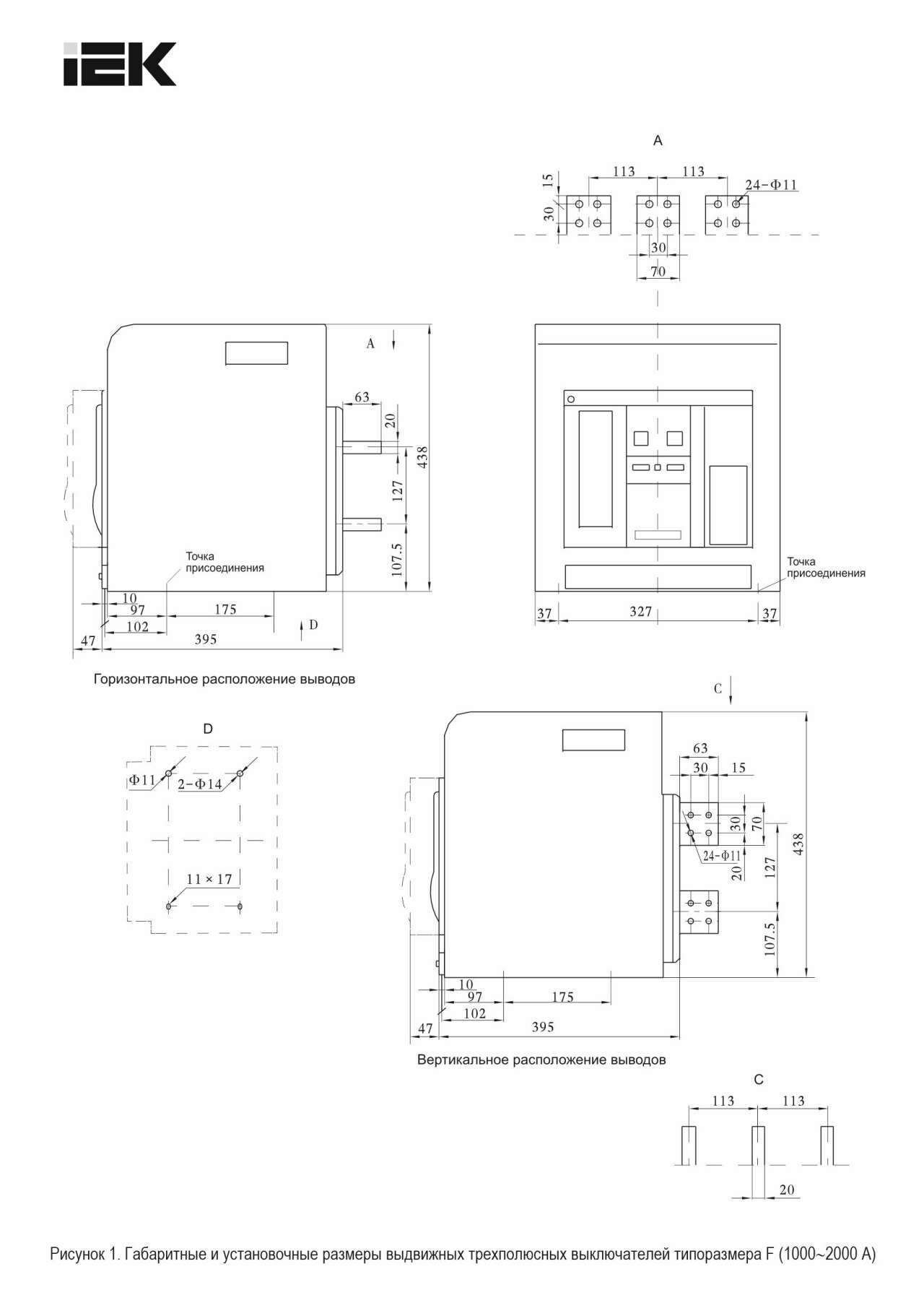

EF000008	Ширина	401.0	мм
EF000040	Высота	438.0	мм
EF000049	Глубина	395.0	мм
EF007250	Подходит для монтажа на DIN-рейку	Нет
IEK_F001149	Степень защиты зажимов IP	IP00
IEK_F000765	Механич износостойкость без обслуживания	10000	циклов
EF000453	Режим работы	Продолжительный
EF006671	Вид подключения главной электрич цепи	Подключение сзади
EF008149	Дополнит оборудование входящее в поставку	Прочее
IEK_F000022	Наличие электронного расцепителя	Да
EF002578	Номин импульсное выдерживаемое напряжение	12	кВ
EF001366	Номин напряжение изоляции Ui	1250	В
EF003977	Номин напряжение	400...690	В
EF000167	Вес	114.500	кг
EF007518	С расцеплением под напряжением	Да
EF006976	Тип элемента управления	Прочее
EF008240	Конструкция прибора	Прочее
EF001389	Номин продолжительный ток Iu	2000	А
EF005474	Степень защиты - IP	IP30
EF002336	Диапазон уставки тока расцепления	800...2000	А
IEK_F000036	Номин раб наибольшая откл способность Ics	100	кА
IEK_F001006	Высота над уровнем моря	< 2000	м
EF007386	Моторный привод - дополнительно	Нет
EF007131	Диап регул без заде сраб расцеп короткого замык	2000...80000	А
IEK_F000764	Механич износостойкость с обслуживанием	20000	циклов
EF008904	Монтаж на DIN-рейку	Нет
IEK_F000763	Номин кратковрем выдерж в течении 1 с ток Icw	100	кА

Характеристики

class Силовой авт выкл для защиты оборудования
Вес 114.500
Вид подключения главной электрич цепи Подключение сзади
Высота 438.0
Высота над уровнем моря < 2000
Гарантийный срок, Лет 5
Глубина 395.0
Диап регул без заде сраб расцеп короткого замык 2000...80000
Диапазон уставки тока расцепления 800...2000
Дополнит оборудование входящее в поставку Прочее
Исполнение Выдвижной (-ая)
Кол-во вспомогат переключающих контактов 4
Количество полюсов 3
Комплексная защита от замыканий на землю Нет
Конструкция прибора Прочее
Механич износостойкость без обслуживания 10000
Механич износостойкость с обслуживанием 20000
Монтаж на DIN-рейку Нет
Моторный привод - дополнительно Нет
Моторный привод встроенный Да
Наличие электронного расцепителя Да
Номин импульсное выдерживаемое напряжение 12
Номин кратковрем выдерж в течении 1 с ток Icw 100
Номин напряжение 400...690
Номин напряжение изоляции Ui 1250
Номин откл способность Icu при 400 В 50 Гц 100
Номин продолжительный ток Iu 2000
Номин раб наибольшая откл способность Ics 100
Номин ток 2000
Подходит для монтажа на DIN-рейку Нет
Потери энергии -
Режим работы Продолжительный
С расцеплением под напряжением Да
Степень защиты - IP IP30
Степень защиты зажимов IP IP00
Температура эксплуатации -25…70
Тип изделия/компонента Выключатель автоматический воздушный
Тип подключения силовой электрич цепи Болтовое соединение
Тип расцепителя Электронный
Тип элемента управления Прочее
Частота сети 50
Ширина 401.0
