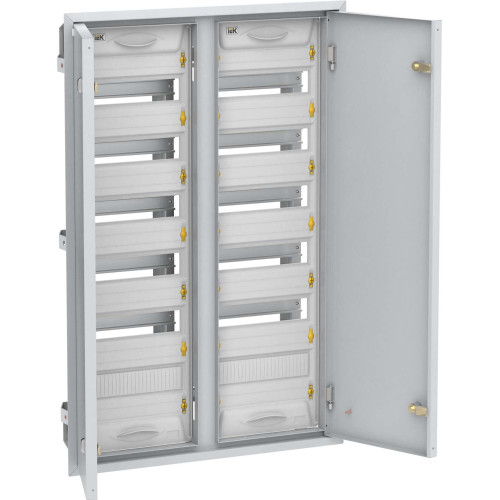

TITAN 5 Корпус металлический ЩРв-144 IP31 УХЛ3 (артикул замены TI5-50-V-2X072-31-7035) IEK
17185-MKM12-V-144-31-Z-U
Щиты распределительные ЩРв серии "TITAN 5" предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Преимущества
- Удобство и простота сборки благодаря съемной монтажной раме.
- Полная комплектация (суппорты с шинами N и PE).
- Возможность установки шин сверху и снизу.
- Многофункциональный кабель-ввод.
- Возможность пломбировки фальшь-панели.
- Жесткость конструкции.
- Унифицированный модельный ряд.
- Высокий уровень электробезопасности.
- Стильный, эргономичный дизайн.
- Наличие защитной оперативной панели.
Особенности конструкции
Защитная оперативная панель исключает поражение током в ходе эксплуатации готового изделия.
Съемная монтажная рама: - возможность производить монтаж вне корпуса; - удобство и простота сборки; - DIN-рейки установлены с шагом 125 мм.
Шины N и PE защелкиваются в держатели стойки, которые устанавливаются в гнезда монтажных профилей при помощи зацепов. Такое расположение шин делает более удобным подвод кабелей.
Документация
Сертификаты
Дополнительные изображения
Характеристики
- class Корпус шкафа пустой
- Ввод кабеля Сверху/снизу
- Вес 13,6
- Вид установки Встраиваемый
- Возможно расширение Нет
- Высота 980
- Гарантийный срок, Лет 3
- Глубина 140
- Защитное покрытие поверхности Полиэфирная порошковая краска
- Класс электробезопасности I
- Климатическое исполнение УХЛ3
- Кол-во рядов 6
- Количество модулей 144
- Макс статическая нагрузка на корпус 19,4
- Материал корпуса Сталь
- Монтажная глубина - ниши 945х625х138
- Наличие замка в двери Да
- Номер цвета RAL 7035
- Номин ток - In 125
- Номинальный ток 125
- Подходит для использ вне помещений-уличный Нет
- Подходит для применения вне помещений Нет
- Прозрачная дверца или крышка Нет
- С замком Да
- С монтажной платой Нет
- Степень защиты - IP IP31
- Степень защиты от внешн механич воздействия IK08
- Температура эксплуатации -60...40
- Тип дверцы - люка Одинарный/единичный
- Тип крышки Закрытого типа (закрывающаяся)
- Тип монтажа Скрытого монтажа (в штукатурку)
- Толщина двери или крышки шкафа 0,8
- Толщина стенки шкафа 0.8
- Фактура поверхности Шагрень
- Форма крышки Закрытого типа (закрывающаяся)
- Цвет Серый
- Ширина 662
В наличии на складе: Ожидается поступление
27290.00р.
- Ожидается поступление
- Код товара: MKM12-V-144-31-Z-U
- Артикул: 17185-MKM12-V-144-31-Z-U
