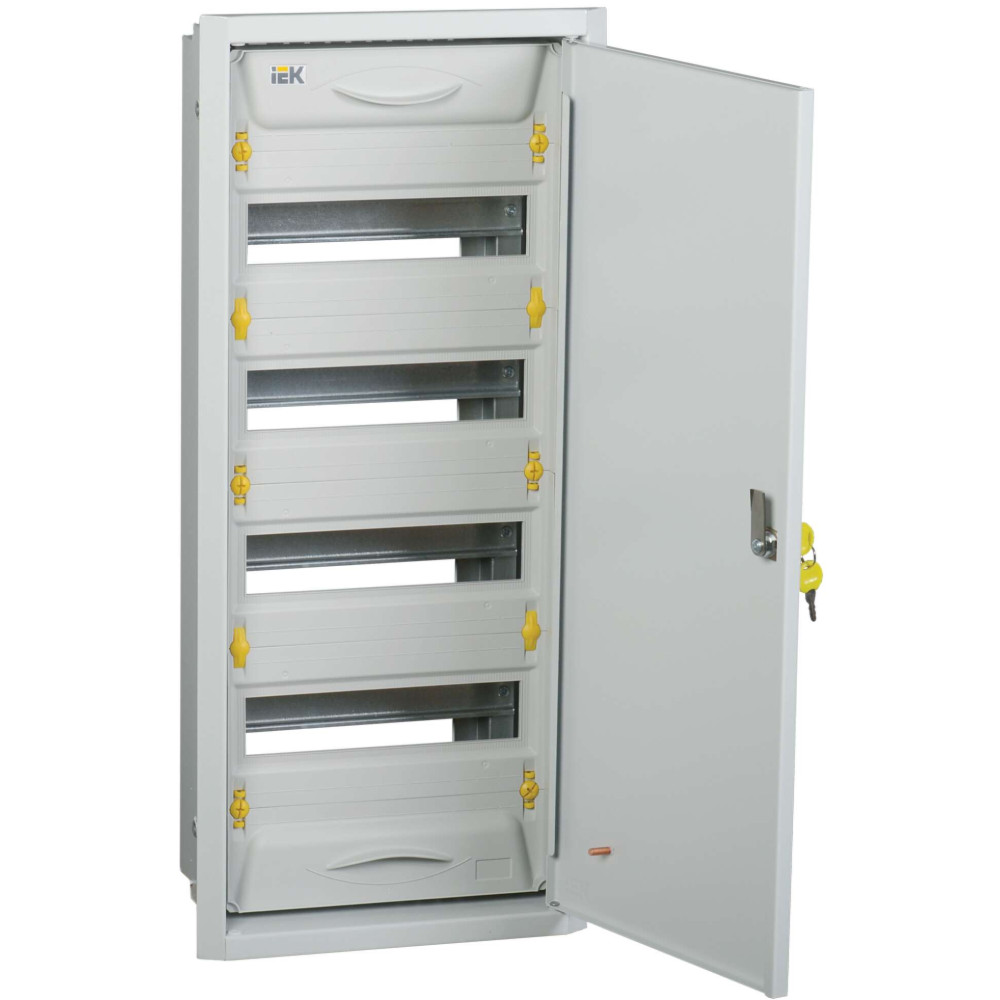

UNIVERSAL Корпус металлический ЩРв-48зк-1 36 IP31 c кожухом (артикул замены TI5-50-V-036-31-7035) IEK

MKM12-V-48-31-ZK-U

Описание
Характеристики

Щиты распределительные ЩРн, ЩРв серии "УНИВЕРСАЛ" (UNIVERSAL) предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

Аналоги: TI5-50-V-048-31-7035, TI5-50-V-048-31

Преимущества

Удобство и простота сборки благодаря съемной монтажной раме.
Полная комплектация (суппорты с шинами N и PE).
Возможность установки шин сверху и снизу.
Многофункциональный кабель-ввод.
Увеличенное расстояние между задней стенкой и DIN-рейками для удобства прокладки проводов.
Возможность пломбировки фальшь-панели.
Жесткость конструкции.
Унифицированный модельный ряд.
Высокий уровень электробезопасности.
Стильный, эргономичный дизайн.
Сертификат соответствия.
Наличие защитной оперативной панели суппортов для шин.

Особенности конструкции

Шины N и PE защелкиваются в держатели стойки, которые устанавливаются в гнезда монтажных профилей при помощи зацепов. Такое расположение шин делает более удобным подвод кабелей.

Во встраиваемых корпусах предусмотрена возможность установки защитного перфорированного кожуха, который значительно упрощает монтаж корпуса в нишу.

Защитная оперативная панель исключает поражение током в ходе эксплуатации готового изделия.

В исполнении IP54 предусмотрено уплотнение из вспененного полиуретана.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
SCHRv_UNIVERSAL_passport.pdf

Модели для проектировщиков

Класс: Малый распределительный щит или бокс (ID: EC000214)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	Скрытого монтажа (в штукатурку)
EF002950	Ширина по количеству модульных расстояний	48
EF000266	Кол-во рядов	4
EF000007	Цвет	Серый
EF005474	Степень защиты - IP	IP31
EF000040	Высота	730.0	мм
EF000008	Ширина	352.0	мм
EF000049	Глубина	138.0	мм
EF000116	Номер цвета RAL	7035
EF001596	Материал корпуса	Сталь
EF001094	С прозрачной крышкой	Нет
EF000118	С монтажной платой	Нет
EF001134	DIN-рейка	Да
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
EF000218	Монтажная глубина - ниши	705х330х135	мм
EF001088	Возможно расширение	Нет

Характеристики

class Малый распределительный щит или бокс
DIN-рейка Да
Возможно расширение Нет
Высота 730.0
Гарантийный срок, Лет 3
Глубина 138.0
Кол-во рядов 4
Материал корпуса Сталь
Монтажная глубина - ниши 705х330х135
Номер цвета RAL 7035
С монтажной платой Нет
С прозрачной крышкой Нет
Степень защиты - IP IP31
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Скрытого монтажа (в штукатурку)
Форма крышки Закрытого типа (закрывающаяся)
Цвет Серый
Ширина 352.0
Ширина по количеству модульных расстояний 48

В наличии на складе: Ожидается поступление

12360р.

Ожидается поступление
Код товара: MKM12-V-48-31-ZK-U
Артикул: MKM12-V-48-31-ZK-U
