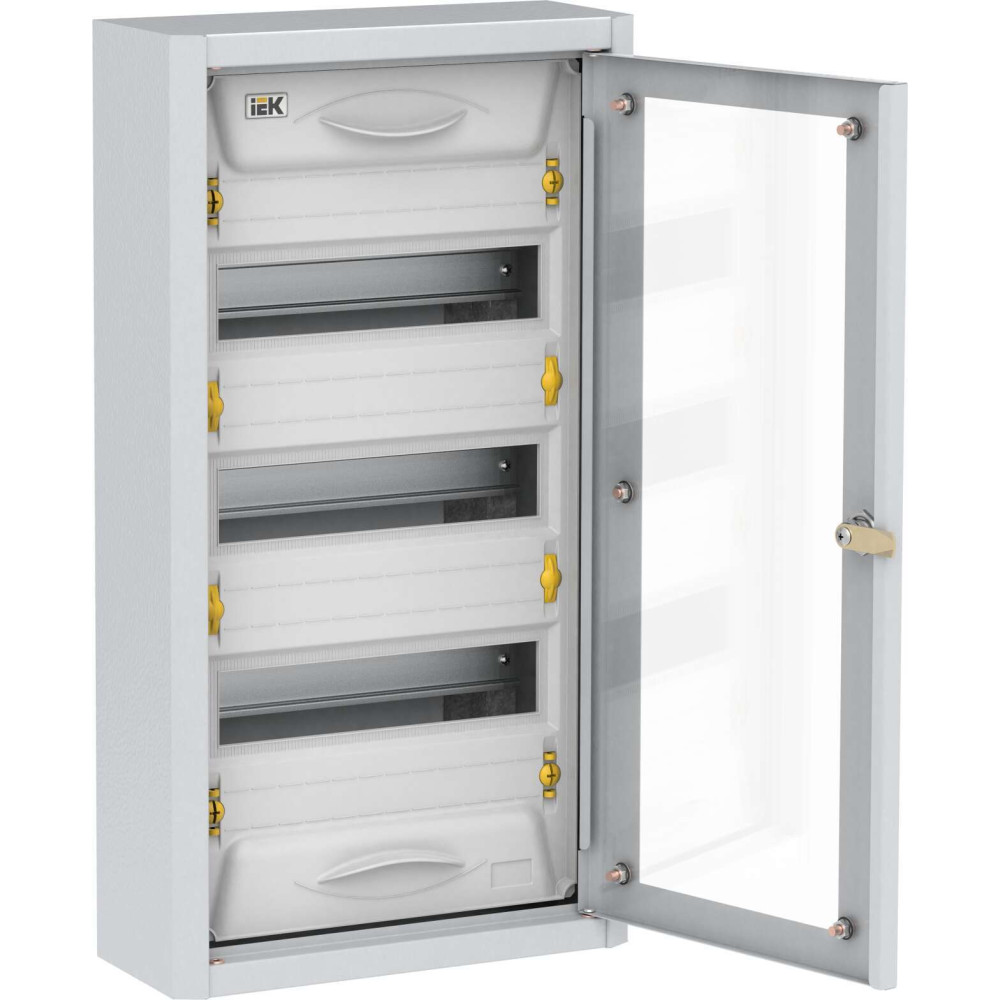

TITAN 5 Корпус металлический ЩРн-36 прозрачная дверь IP31 УХЛ3 IEK

MKM16-N-036-31-Z-U

Описание
Характеристики

Корпуса распределительные ЩРн серии "TITAN 5" с прозрачной дверцей предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также для защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

Преимущества

Обзорная дверь из закаленного стекла – удобный контроль и снятие показаний с приборов и устройств.
Удобство и простота сборки благодаря съемной монтажной раме.
Увеличенное расстояние между задней стенкой и DIN-рейками для удобства прокладки проводов.
Полная комплектация (суппорты с шинами N и PE).
Возможность установки шин сверху и снизу.
Высокая электробезопасность - наличие защитной оперативной панели.
Жесткость конструкции.
Стильный дизайн.
Перенавешиваемые двери.

Особенности конструкции

Шины N и PE защелкиваются в держатели стойки, которые устанавливаются в гнезда монтажных профилей при помощи зацепов. Такое расположение шин делает более удобным подвод кабелей.

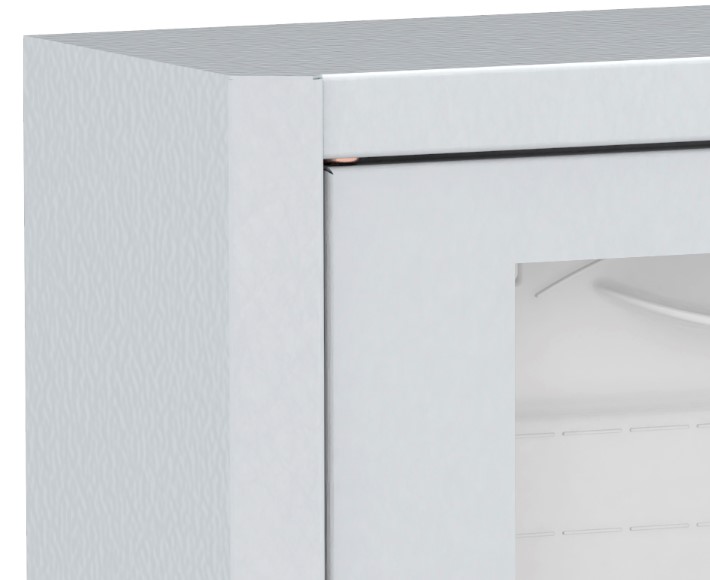

Стильный дизайн - скошенные углы корпусов.

Защитная оперативная панель исключает поражение током в ходе эксплуатации готового изделия.

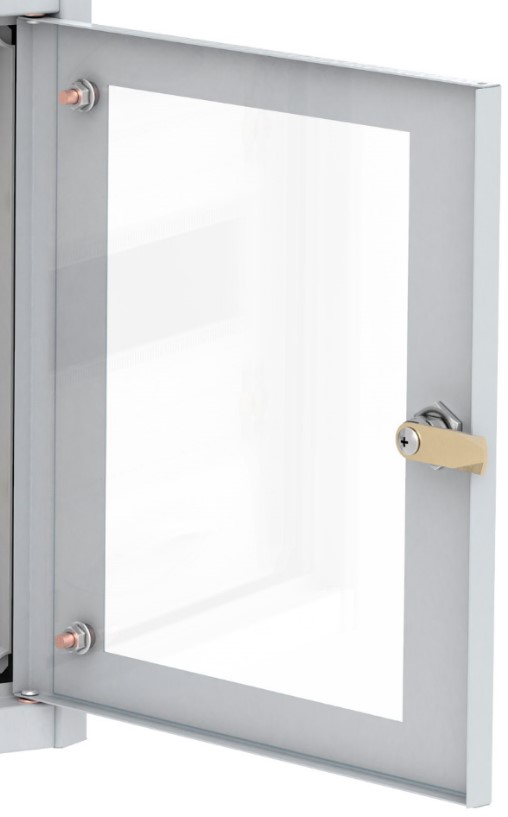

Обзорная дверь из закаленного стекла с возможностью перенавески.

Комплект поставки

Корпус металлический - 1 шт.
Монтажная рама - 1 шт.
Оперативная панель и пластиковые элементы - 1 шт.
Суппорты и шины PEN 6х9мм 24/2 - 2 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.

Документация

Сертификаты

Модели для проектировщиков

Класс: Малый распределительный щит или бокс (ID: EC000214)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	Навесной
EF002950	Ширина по количеству модульных расстояний	36
EF000266	Кол-во рядов	3
EF000007	Цвет	Серый
EF005474	Степень защиты - IP	IP31
EF000040	Высота	585.0	мм
EF000008	Ширина	310.0	мм
EF000049	Глубина	130.0	мм
EF001596	Материал корпуса	Сталь
EF000118	С монтажной платой	Нет
EF006244	Прозрачная дверца или крышка	Да
EF006306	С замком	Да
EF000218	Монтажная глубина - ниши	-	мм
EF001134	DIN-рейка	Да
EF001094	С прозрачной крышкой	Нет
EF001088	Возможно расширение	Нет
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
EF009212	Форма крышки	Закрытого типа (закрывающаяся)

Характеристики

class Малый распределительный щит или бокс
DIN-рейка Да
Возможно расширение Нет
Высота 585.0
Гарантийный срок, Лет 3
Глубина 130.0
Кол-во рядов 3
Материал корпуса Сталь
Монтажная глубина - ниши -
Прозрачная дверца или крышка Да
С замком Да
С монтажной платой Нет
С прозрачной крышкой Нет
Степень защиты - IP IP31
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Навесной
Форма крышки Закрытого типа (закрывающаяся)
Цвет Серый
Ширина 310.0
Ширина по количеству модульных расстояний 36

В наличии на складе: Ожидается поступление

13286р.

Ожидается поступление
Код товара: MKM16-N-036-31-Z-U
Артикул: MKM16-N-036-31-Z-U
