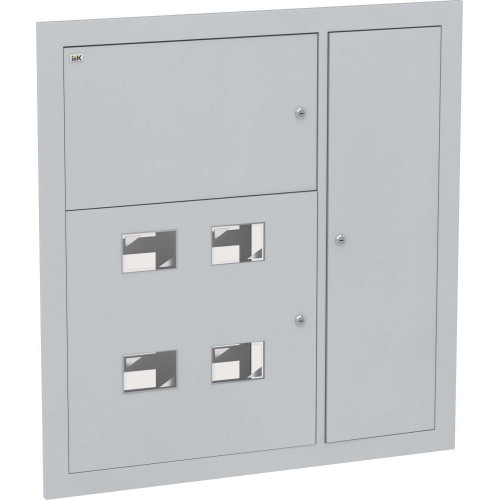

Корпус металлический ЩЭ-4-6 36 УХЛ3 IP31 IEK
17464-MKM42-4-6-31
Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях.
Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования.
В вводно-учетном и распределительном отсеках в корпусах ЩЭ-Х-1 размещены перфорированные планки для крепления счетчиков (по количеству квартир), в корпусах ЩЭ-Х-6 установлена съемная монтажная панель. В вводно-учетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии.
В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью.
Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п.
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Возможность пломбировки учетного отсека.
Дверца вводно-учетного отсека имеет застекленные окна для снятия показаний счетчика.
Каждый из отсеков закрывается отдельной дверцей. Секреты ключей для разных отсеков не совпадают.
Количество модулей на квартиру - до 9 модулей в ЩЭ-Х-6 на 1, 2, 3, 4 квартиры.
Съемная монтажная панель в корпусах ЩЭ-Х-6.
Съемная монтажная рама позволяет без дополнительных переходников установить любые типы однофазных или трехфазных счетчиков.
Возможность установки щита после прокладки магистральной линии.
Возможность навесного исполнения при использовании дополнительного кожуха.
Документация
Паспорта и РЭ
Модели для проектировщиков
- База оборудования
ЩЭ-4-6 36 УХЛ3 IP31.m3d - База оборудования
IEK_SHkafy_kommutacionnye_apparaty_i_ASIP_Ver4.sdf - База оборудования
IEK. Шкафы, коммутационные аппараты и АСИП.Ver5.sdf - STEP-формат
MKM42-4-6-31 Корпус металлический ЩЭ-4-6 36 УХЛ3 IP31.STEP - Чертеж dwg
MKM42-4-6-31 Корпус металлический ЩЭ-4-6 36 УХЛ3 IP31.dwg - База оборудования
04 Шкафы и боксы IEK.zip
Характеристики
- class Распределительный шкаф пустой
- Вес 16.3
- Возможность напольного монтажа Нет,Нет
- Возможность настенного монтажа Да,Да
- Возможность состыковки друг с другом Нет
- Встроен в стену Да
- Высота 1000
- Гарантийный срок, Лет 3
- Глубина 157
- Климатическое исполнение УХЛ3
- Кол-во дверей шкафа 3
- Материал Сталь
- Номер цвета RAL 7035
- Поверхностный монтаж Да
- Подходит для уличной установки Нет
- С монтажной платой Да
- С стеклянной дверью Нет
- Степень защиты - IP IP31
- Температура эксплуатации -60...40
- Тип поверхности Порошковая окраска
- Толщина металла 0,8
- Угол открытия двери 105
- Фактура поверхности Шагрень
- Цвет Серый
- Ширина 960
В наличии на складе: Ожидается поступление
13000р.
- Ожидается поступление
- Код товара: MKM42-4-6-31
- Артикул: 17464-MKM42-4-6-31
