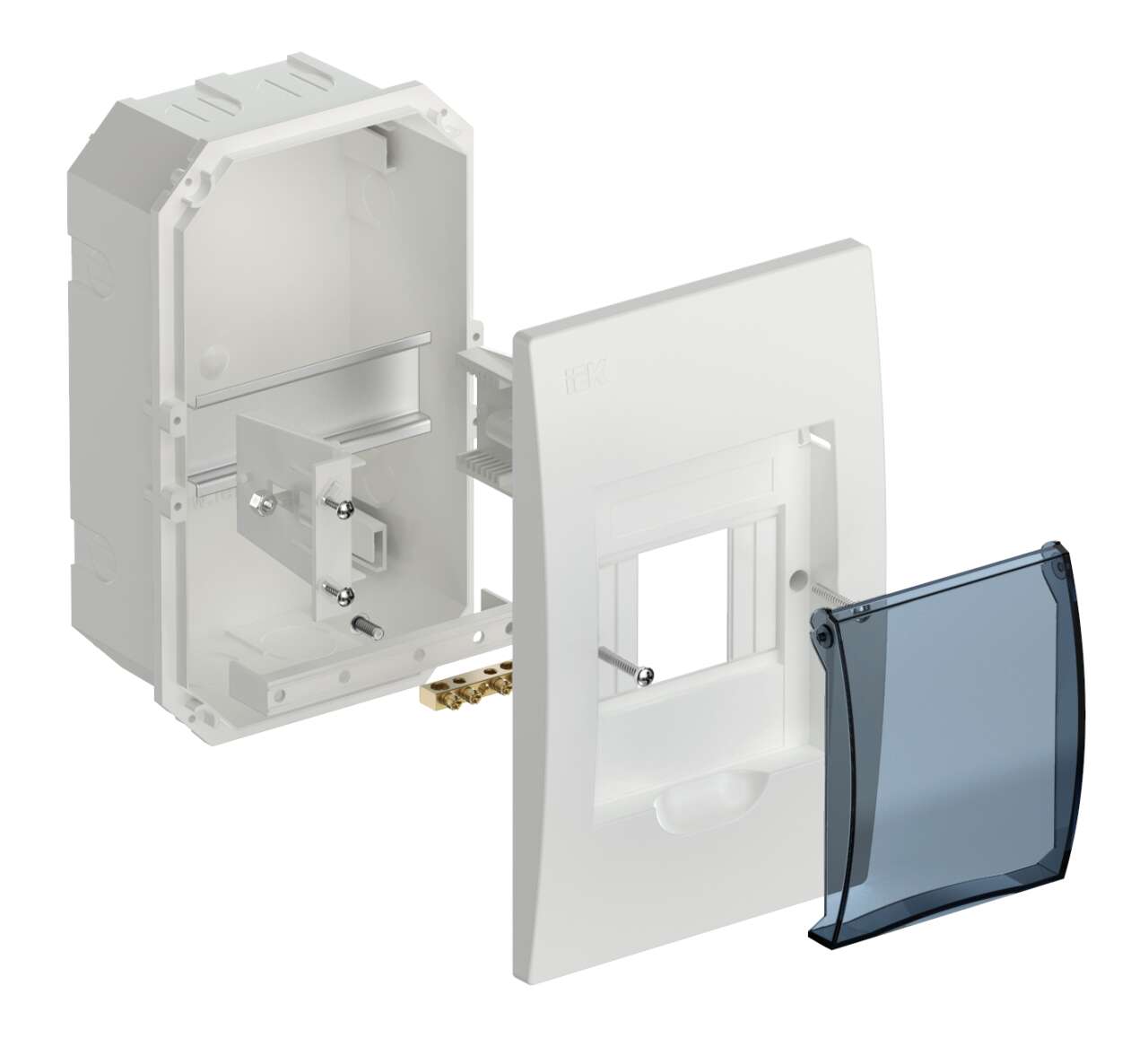

KREPTA 3 Корпус пластиковый ЩРВ-П-4 IP41 белый IEK
14133-MKP12-V-04-40-20
Изготовлен из АБС-пластика и поликарбоната - огнестойкие и прочные материалы гарантируют безопасную эксплуатацию.
Дверь корпуса открывается наверх, удобно для ограниченных пространств и не требует перенавески дверей.
Подведение проводников благодаря специальной выштамповке может быть просто организовано через любую из четырех стенок корпуса.
В комплекте есть все необходимое для сборки и монтажа корпуса - экономия времени и средств на покупку комплектующих.
Преимущества
- Гарантия безопасной эксплуатации благодаря ударопрочному, самозатухающему АБС-пластику.
- Простая организация проведения проводников через любую из четырех стенок корпуса благодаря специальной выштамповке.
- Подходит для ограниченных пространств – дверь корпуса открывается наверх и не требует перенавески.
- Простой и быстрый монтаж обеспечивают отверстия для крепления корпуса, надежные DIN-рейки, специальные планки для крепления шин и универсальные винты.
- Полный комплект для сборки и монтажа корпуса экономит время на покупку комплектующих.
Особенности конструкции
Простое введение кабелей, проводов через выштампованные вводы для проводников на задней и боковых стенках корпуса.
Дверь открывается вертикально.
Нулевая шина крепится на специальную панель. Она легко снимается и устанавливается на противоположную сторону.
Документация
Сертификаты
Паспорта и РЭ
Планограммы
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
- База оборудования
IEK_SHkafy_kommutacionnye_apparaty_i_ASIP_Ver4.sdf - База оборудования
IEK. Шкафы, коммутационные аппараты и АСИП.Ver5.sdf - STEP-формат
MKP12-V-04-40-20 Бокс ЩРВ-П-4 модуля встр.пластик IP41.STEP - Чертеж dwg
ЩРВ-П-4.dwg - Семейство rfa
IEK_Щит_ЩРв-П_KREPTA3_IP41_Пластик_Встраиваемый.rar - База оборудования
04 Шкафы и боксы IEK.zip
3D модели
Характеристики
- class Малый распределительный щит или бокс
- DIN-рейка Да
- Возможно расширение Нет
- Высота 222.0
- Гарантийный срок, Лет 5
- Глубина 87.0
- Кол-во рядов 1
- Материал корпуса ABS пластик
- Монтажная глубина - ниши 56
- Номер цвета RAL 9016
- С монтажной платой Нет
- С прозрачной крышкой Да
- Степень защиты - IP IP41
- Тип EMC Нет
- Тип крышки Закрытого типа (закрывающаяся)
- Тип монтажа Скрытого монтажа (в штукатурку)
- Форма крышки Закрытого типа (закрывающаяся)
- Цвет Белый
- Ширина 136.0
- Ширина по количеству модульных расстояний 4
В наличии на складе: 577 шт.
690р.
- На складе: 577
- Код товара: MKP12-V-04-40-20
- Артикул: 14133-MKP12-V-04-40-20
