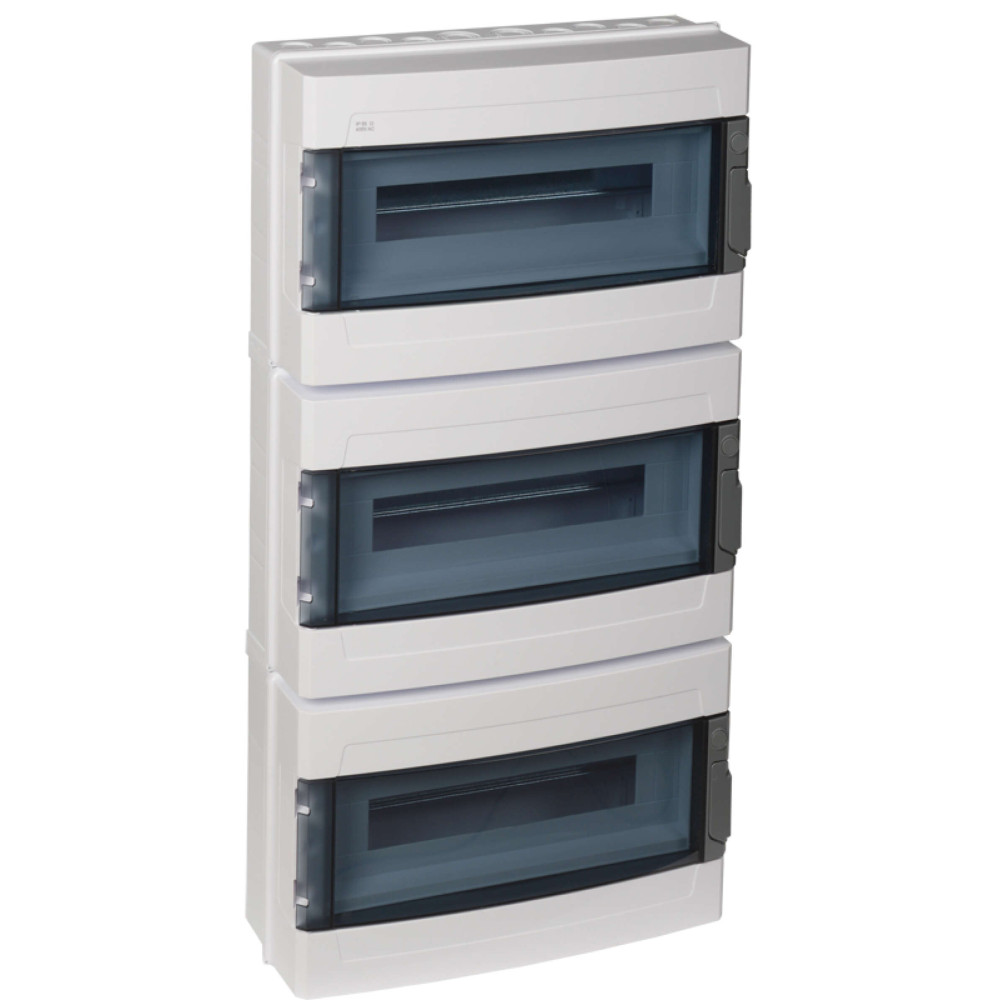

КМПн 2/54 IP55 корпус пластиковый навесной для 54 (18х3) модульных автомат. выкл.

MKP72-N1-54-55

Описание
Характеристики

Корпус подходит для установки в помещениях с высоким уровнем влажности или со значительной запыленностью, а также для установки на открытом воздухе. Идеальны для эксплуатации в гаражах, автомойках, подвалах, лабораториях, мастерских и т.д.

Аналоги: MKP73-N-48-66

Особенности конструкции

Удобство монтажа и прокладки кабеля: большое расстояние между DIN-рейкой и задней стенкой корпуса (от 20 до 35 мм), расстояние между DIN-рейками от 125 до 130 мм.

Удобный пластиковый замок. Предусмотрена возможность замены пластикового замка металлическим.

Возможность установки дополнительного ступенчатого держателя для шин N и PE.

Невыпадающие винты для быстрой фиксации на 1/4 оборота. Это позволяет значительно сократить время монтажа.

Для удобства эксплуатации корпуса предусмотрено изменение направления открывания дверцы. При легком нажатии дверца снимается с фиксаторов и устанавливается на другую сторону.

Герметизация корпуса обеспечивается благодаря наличию специальной прокладки и дополнительных сальников.

Для защиты от несанкционированного проникновения и доступа к контактной группе предусмотрено отверстие для пломбировки.

Документация

Сертификаты

Отрицательное решение
101-кс_816.pdf

Модели для проектировщиков

Чертеж dwg
КМПн 2_54 IP55.dwg

Класс: Малый распределительный щит или бокс (ID: EC000214)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	Поверхностного монтажа
EF002950	Ширина по количеству модульных расстояний	54
EF000266	Кол-во рядов	3
EF000007	Цвет	Белый
EF005474	Степень защиты - IP	IP55
EF000040	Высота	786.0	мм
EF000008	Ширина	410.0	мм
EF000049	Глубина	150.0	мм
EF000116	Номер цвета RAL	9010
EF001596	Материал корпуса	Пластик
EF001062	Тип EMC	Нет
EF000218	Монтажная глубина - ниши	-	мм
EF001088	Возможно расширение	Нет
EF001134	DIN-рейка	Да
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
EF000118	С монтажной платой	Нет
EF001094	С прозрачной крышкой	Да
EF009212	Форма крышки	Закрытого типа (закрывающаяся)

Характеристики

class Малый распределительный щит или бокс
DIN-рейка Да
Возможно расширение Нет
Высота 786.0
Глубина 150.0
Кол-во рядов 3
Материал корпуса Пластик
Монтажная глубина - ниши -
Номер цвета RAL 9010
С монтажной платой Нет
С прозрачной крышкой Да
Степень защиты - IP IP55
Тип EMC Нет
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Поверхностного монтажа
Форма крышки Закрытого типа (закрывающаяся)
Цвет Белый
Ширина 410.0
Ширина по количеству модульных расстояний 54

В наличии на складе: Ожидается поступление

10350р.

Ожидается поступление
Код товара: MKP72-N1-54-55
Артикул: MKP72-N1-54-55
