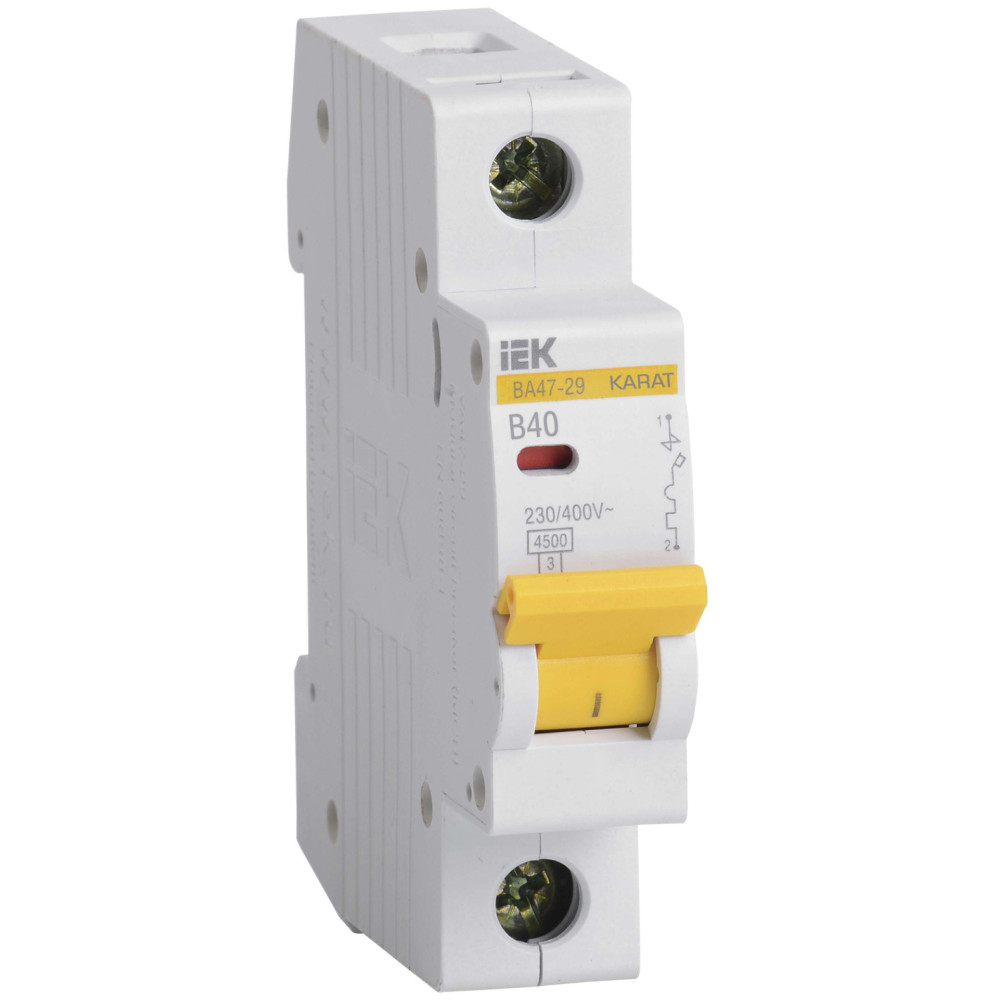

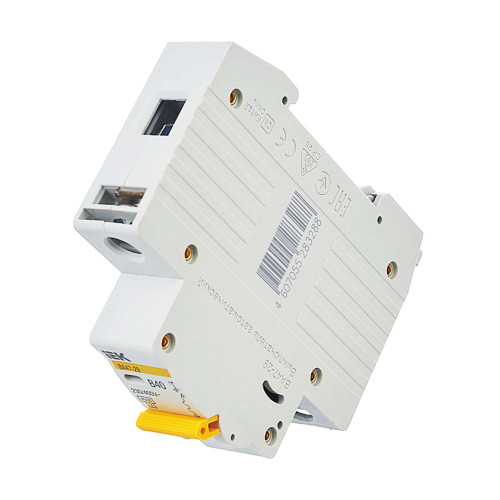

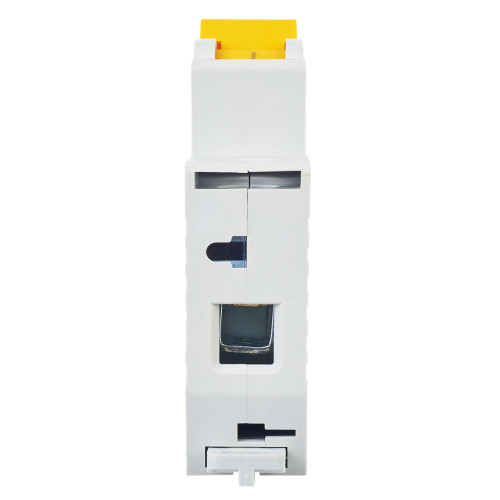

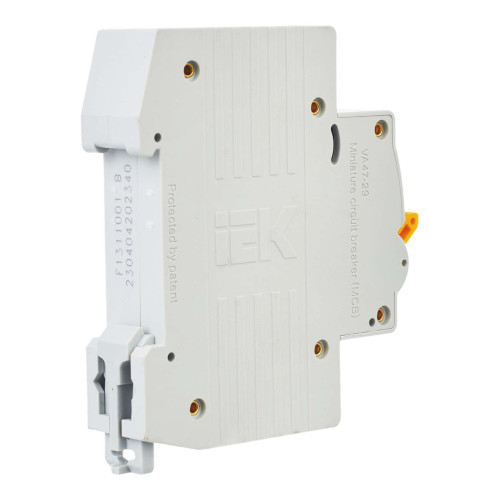

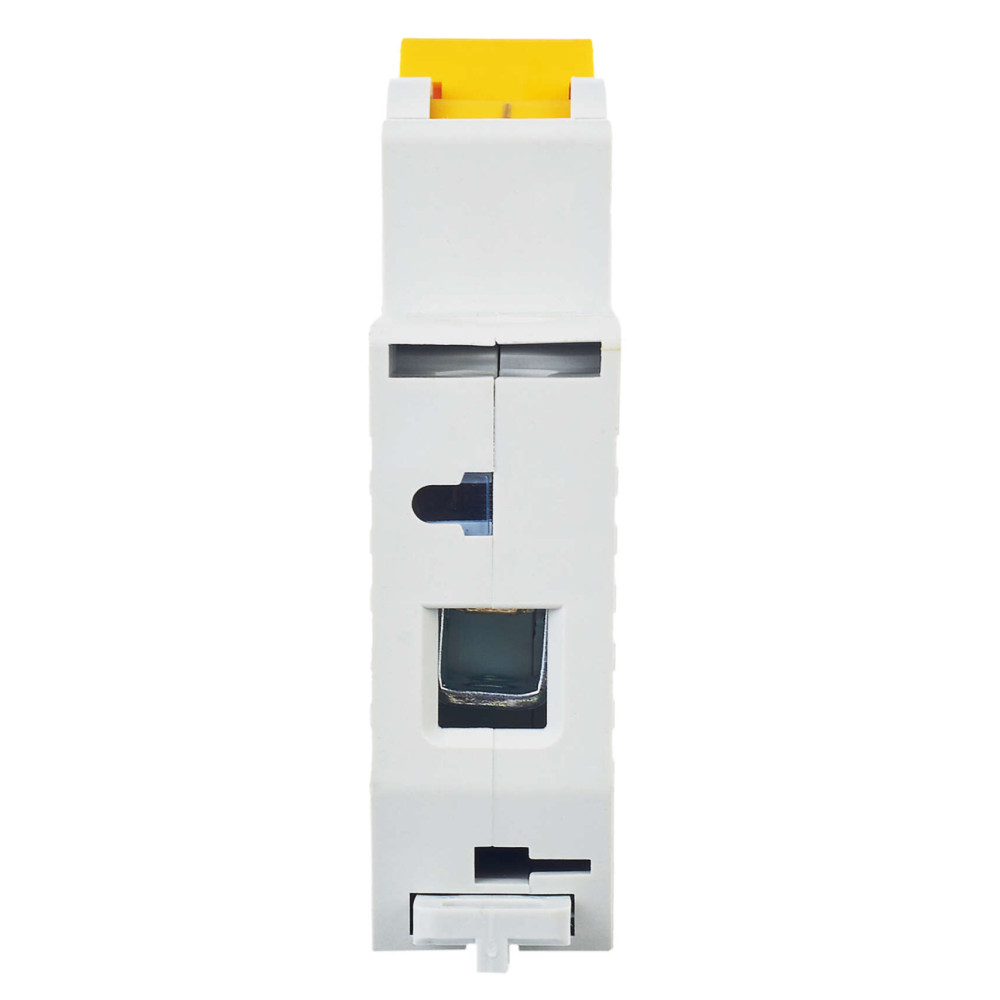

KARAT Автоматический выключатель ВА47-29 1P B 40А 4,5кА IEK

Name: KARAT Автоматический выключатель ВА47-29 1P B 40А 4,5кА IEK
Brand: KARAT
SKU: MVA20-1-040-B
Price: 247.00 RUB
Availability: InStock

MVA20-1-040-B

Описание
Характеристики

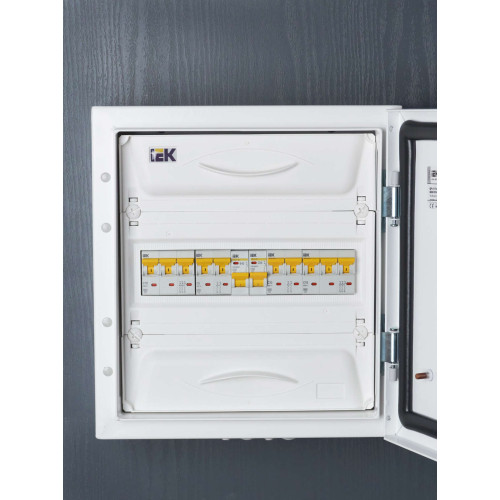

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Преимущества

Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов.
Широкий диапазон рабочих температур от -40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания: патент № RU 139886.

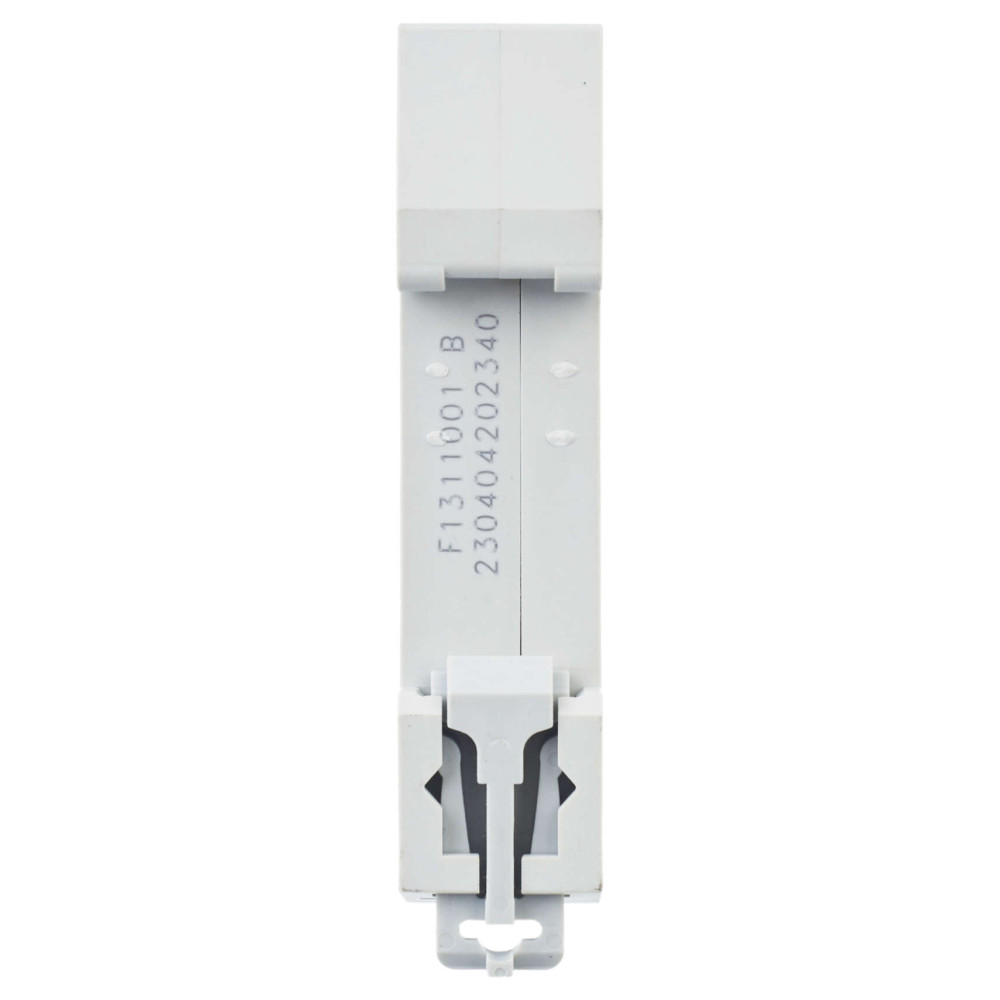

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Наличие индикатора положения контактов.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой и металлической антипрогарных пластин.

Защита механизма теплового расцепителя плексигласовой вставкой от изменения заводских настроек.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
VA47-29_passp_ru_eng_7.pdf

Схемы подключения

Схема подключения

Информационные материалы

Дополнительные изображения

Модели для проектировщиков

Отзывы по поставкам продукции от наших партнеров

Класс: Модульный автоматический выключатель (ID: EC000042)

ID	Описание	Значение	Ед. изм.
EF000227	Номинальный ток	40.0	А
EF000228	Номинальное рабочее напряжение	230	В
EF000889	Характеристика срабатывания - кривая тока	B
EF006064	Отключающая способность	4,5	кА
EF001391	Количество полюсов	1
EF000187	Тип напряжения	Перемен./постоян. (AC/DC)
IEK_F000006	Сфера применения	Промышленное и бытовое
EF000003	Тип монтажа	на DIN-рейку
IEK_F000023	Наличие дифференциального расцепителя	Нет
EF000034	Частота	50	Гц
IEK_F000012	Время срабатывания расцепителя в зоне КЗ tm	0,1	с
EF005826	Подходит для защитного выкл двигателя	Нет
EF008799	Номин напряжение постоян тока - DC	≤ 48	В
EF002568	Класс токоограничения	3
EF003961	Тип подключения	Винтовое соединение
EF005387	Потери энергии	7.5	Вт
EF000267	Макс сечение входящего кабеля	25	мм²
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF008148	Возможна дополнит комплектация	Да
EF000416	Частота	50	Гц
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF008618	Общ количество полюсов	1
EF002578	Номин импульсное выдерживаемое напряжение	4	кВ
EF005474	Степень защиты - IP	IP20
IEK_F000022	Наличие электронного расцепителя	Нет
IEK_F000020	Наличие теплового расцепителя	Да
EF009556	Номин отключающая способность при коротком замыкании EN 60898 при 230 В	4.5	кА
EF009555	Номин отключающая способность при коротком замыкании EN 60898 при 400 В	4.5	кА
IEK_F000004	Климатическое исполнение	УХЛ4
IEK_F000005	Количество силовых полюсов	1
EF005548	Количество защищенных полюсов	1
EF000218	Монтажная глубина - ниши	73,6	мм
IEK_F000016	Тип монтажной рейки	35x7.5
EF002950	Ширина по количеству модульных расстояний	1
IEK_F000015	Наличие взрывозащиты	Без взрывозащиты

Характеристики

class Модульный автоматический выключатель
Возможна дополнит комплектация Да
Время срабатывания расцепителя в зоне КЗ tm 0,1
Гарантийный срок, Лет 10
Класс токоограничения 3
Климатическое исполнение УХЛ4
Количество защищенных полюсов 1
Количество полюсов 1
Количество силовых полюсов 1
Макс сечение входящего кабеля 25
Монтажная глубина - ниши 73,6
Наличие взрывозащиты Без взрывозащиты
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 4
Номин напряжение постоян тока - DC ≤ 48
Номин отключающая способность при коротком замыкании EN 60898 пр 4.5
Номин отключающая способность при коротком замыкании EN 60898 пр 4.5
Номинальное рабочее напряжение 230
Номинальный ток 40.0
Общ количество полюсов 1
Отключающая способность 4,5
Подходит для защитного выкл двигателя Нет
Потери энергии 7.5
Степень защиты - IP IP20
Сфера применения Промышленное и бытовое
Тип монтажа на DIN-рейку
Тип монтажной рейки 35x7.5
Тип напряжения Перемен./постоян. (AC/DC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Характеристика срабатывания - кривая тока B
Частота 50,50
Ширина по количеству модульных расстояний 1
