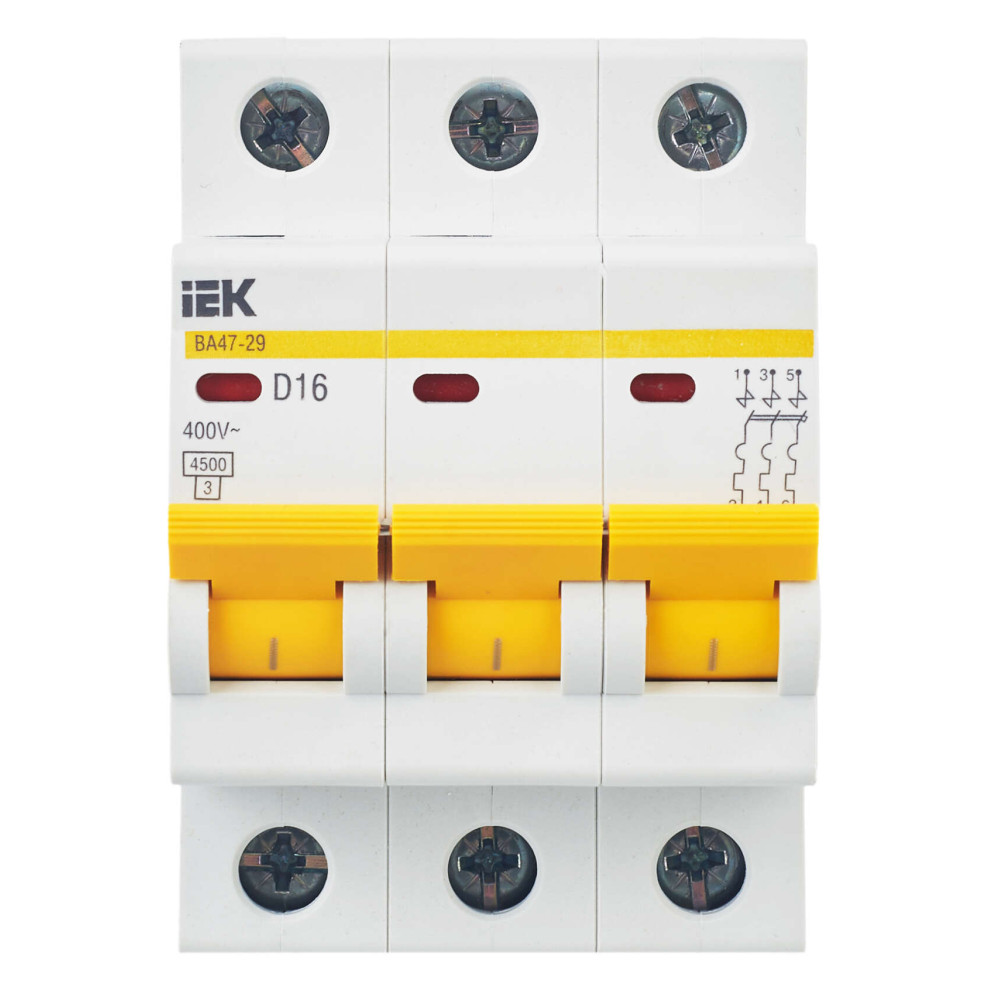

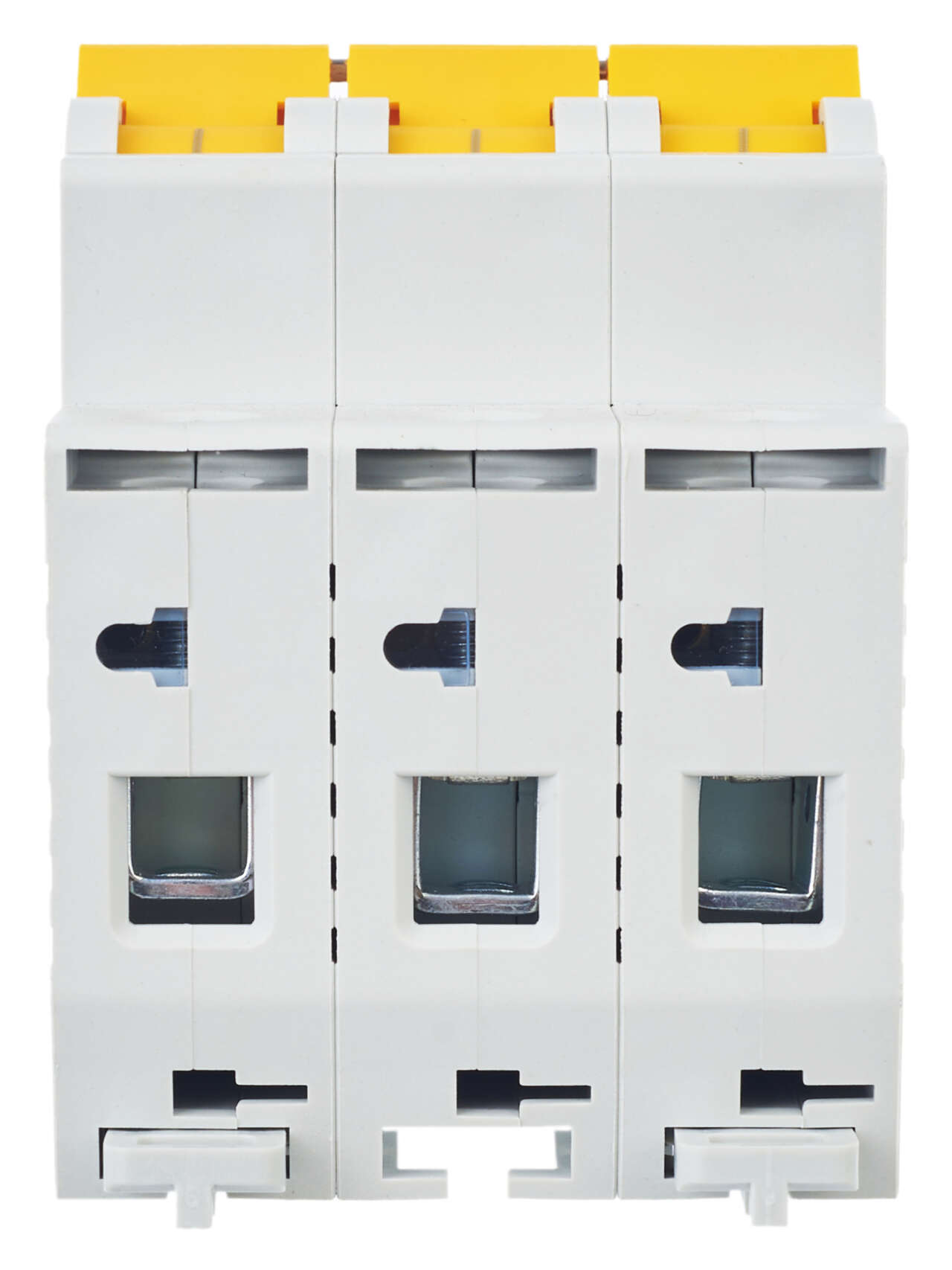

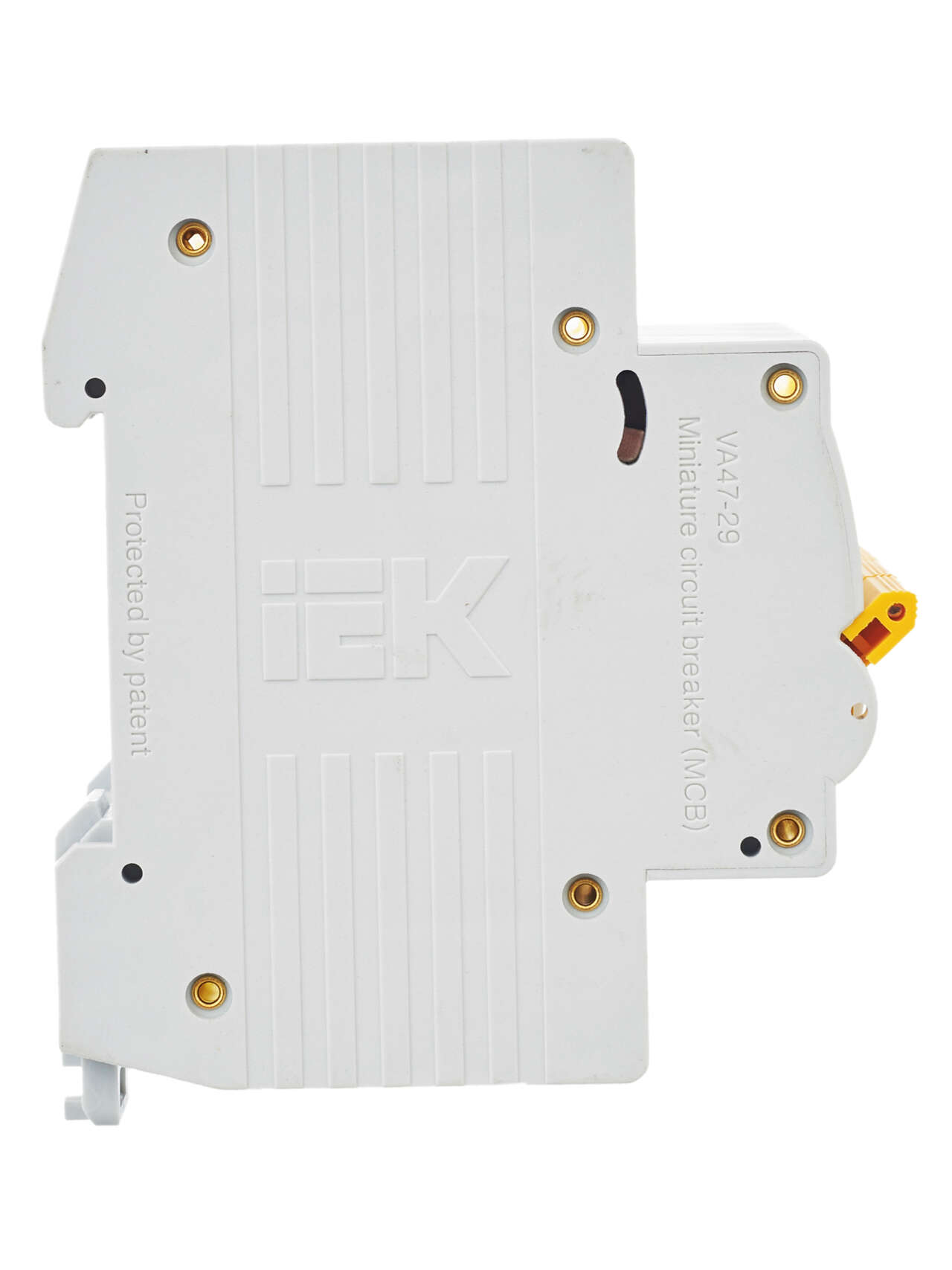

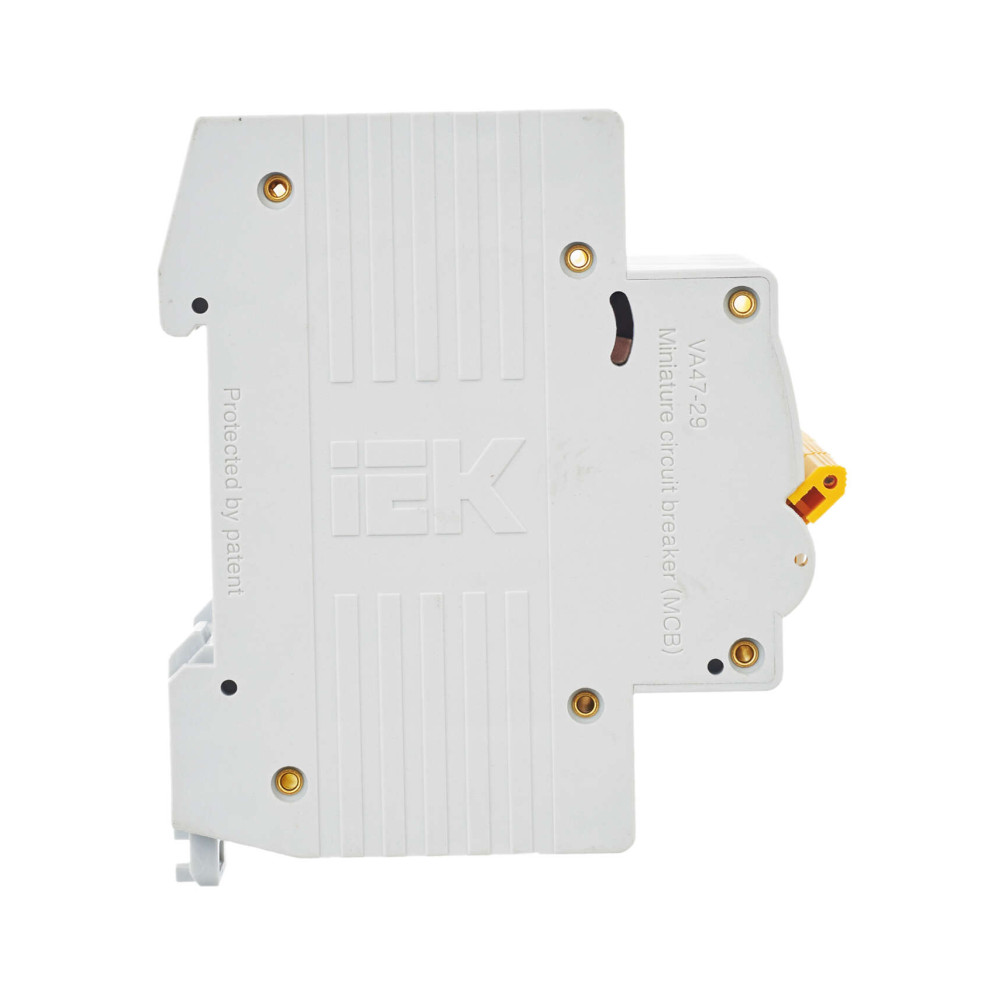

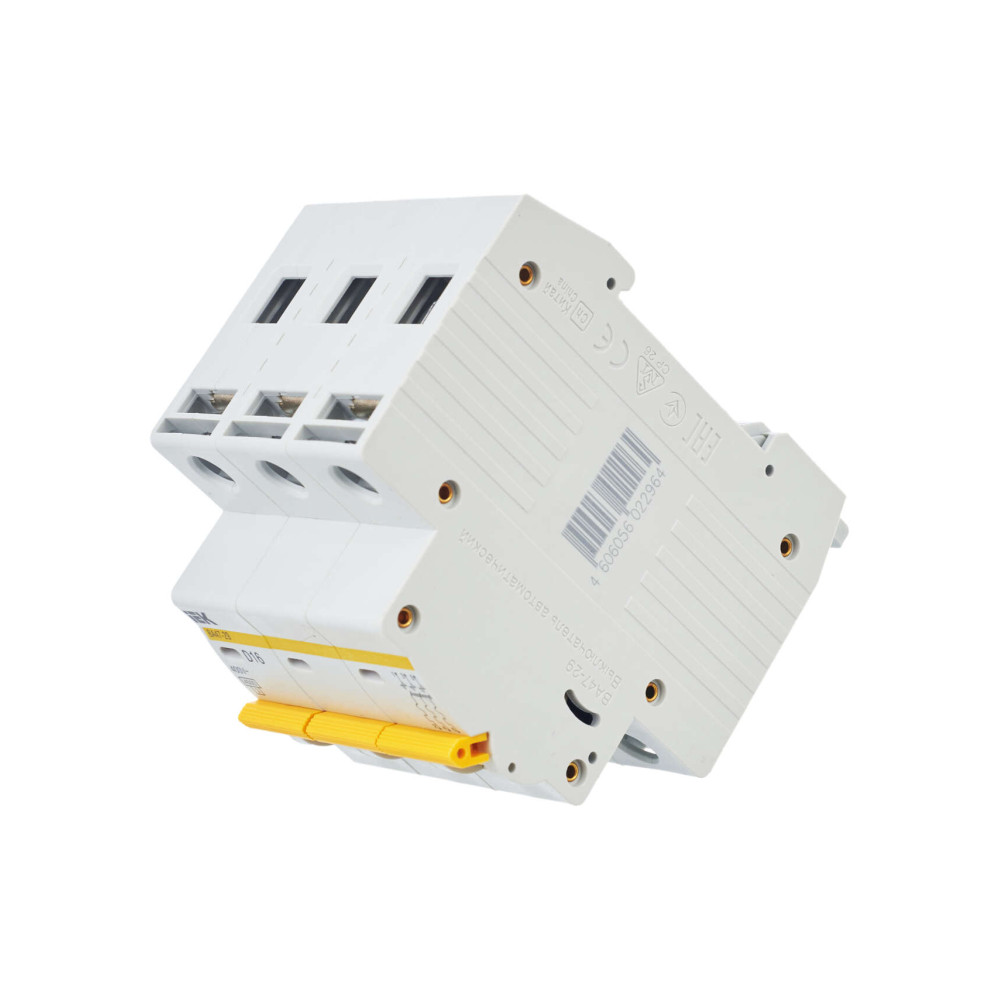

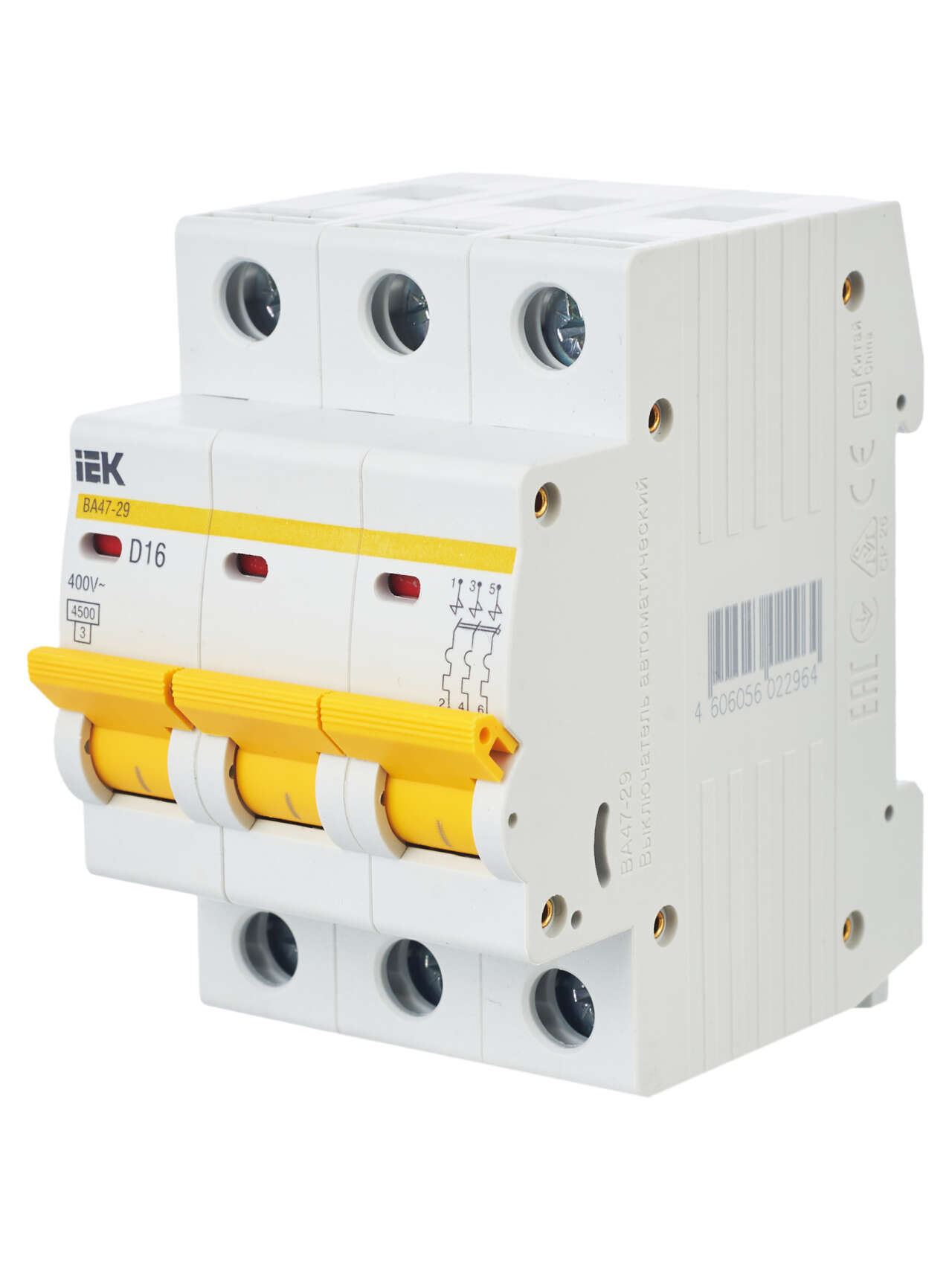

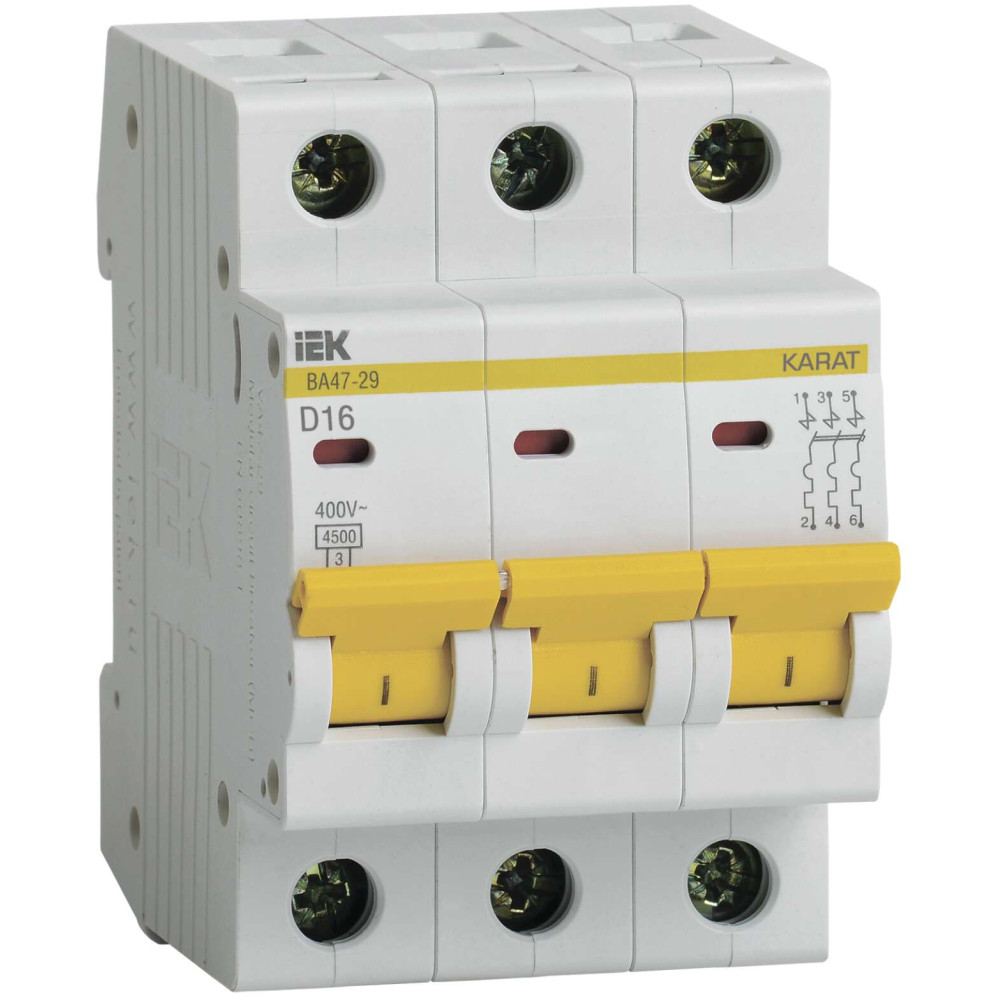

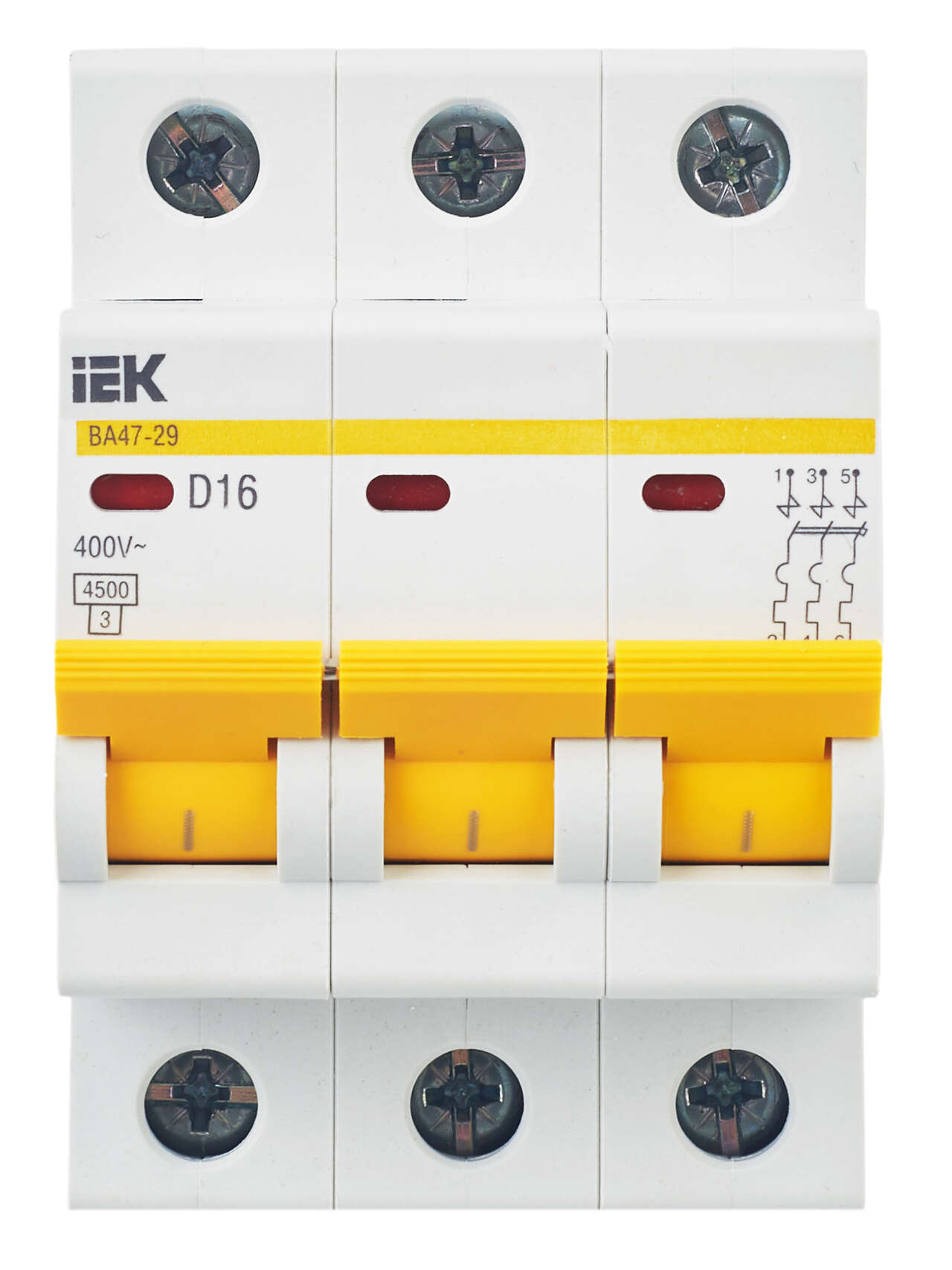

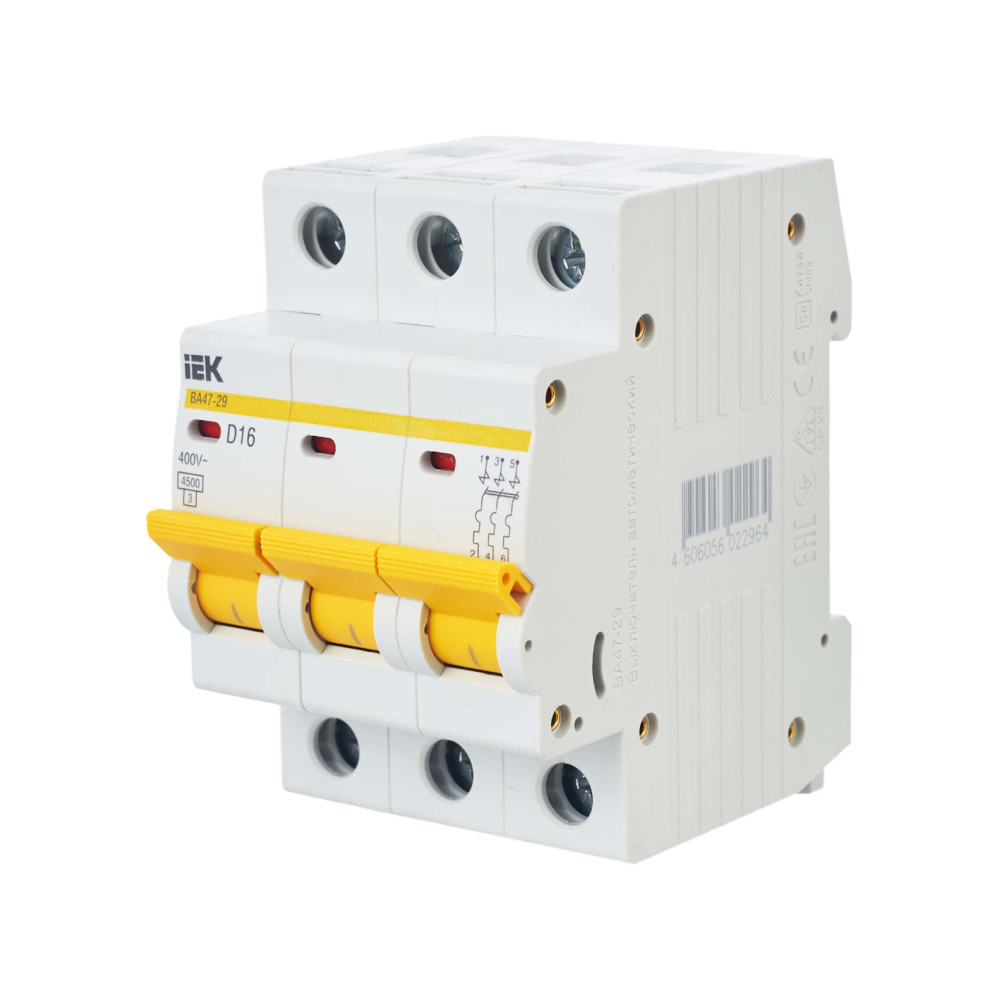

ОформитьKARAT Автоматический выключатель ВА47-29 3P D 16А 4,5кА IEK
MVA20-3-016-D
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
- Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
- Наличие индикатора положения контактов.
- Широкий диапазон рабочих температур от -40 до +50 °С.
- Новый эргономичный дизайн рукоятки включения/выключения.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Особенности конструкции

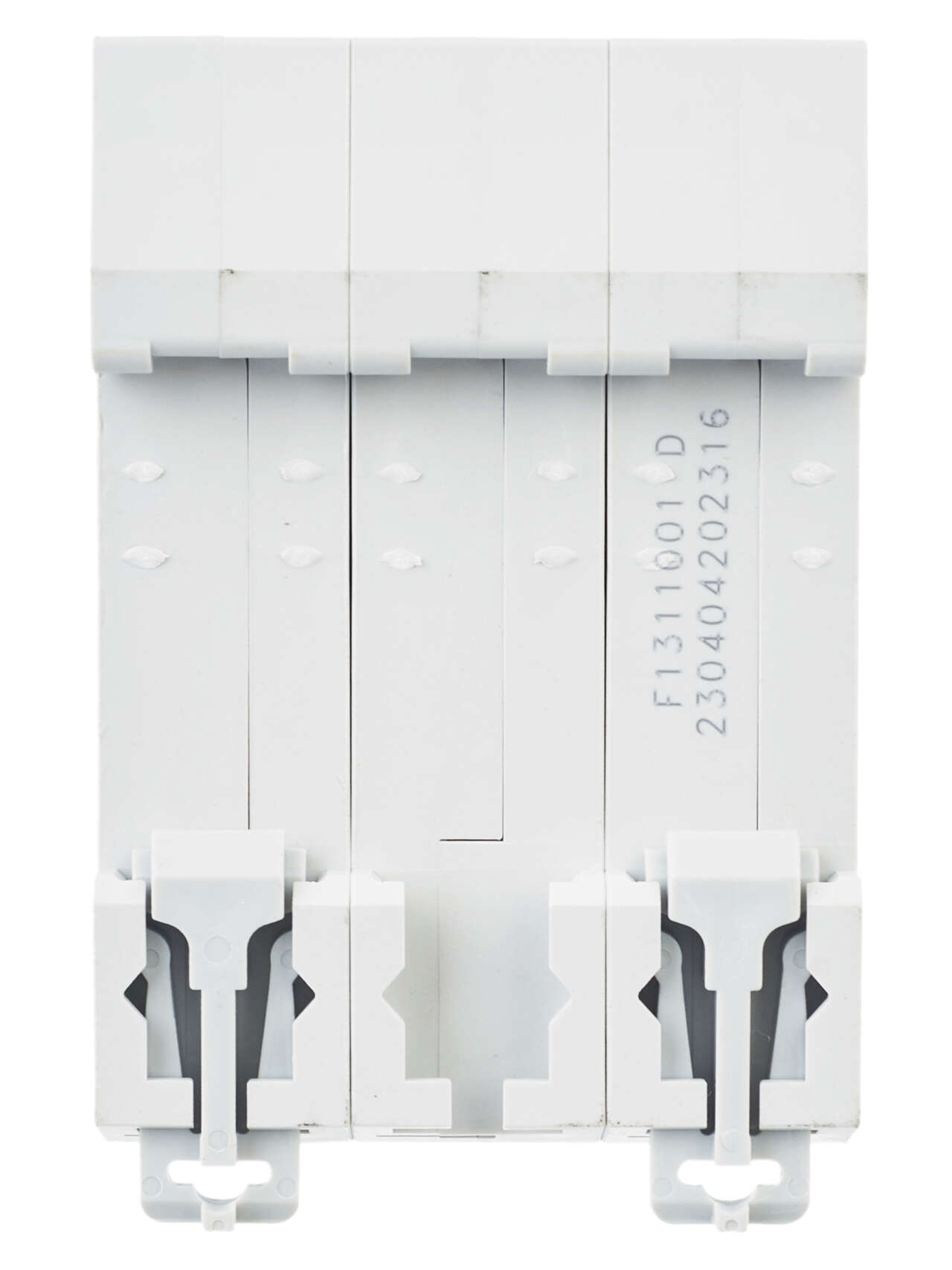

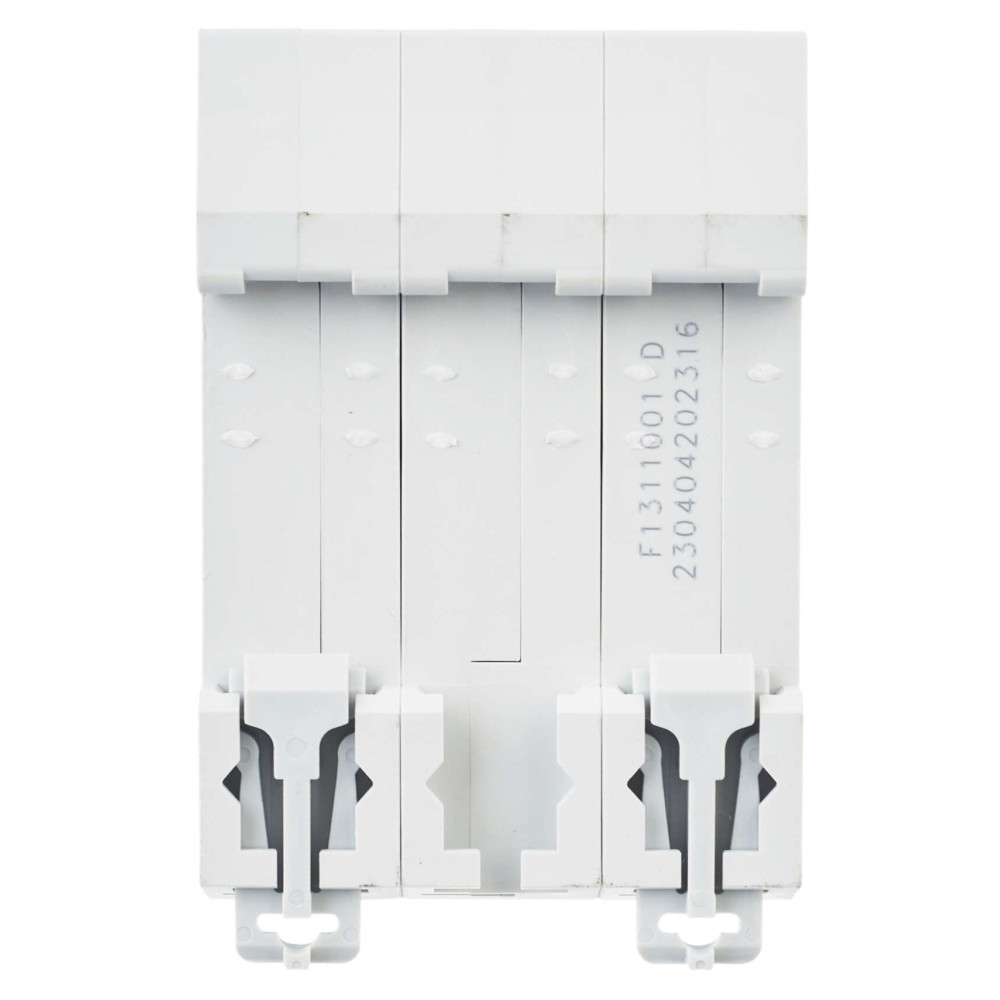

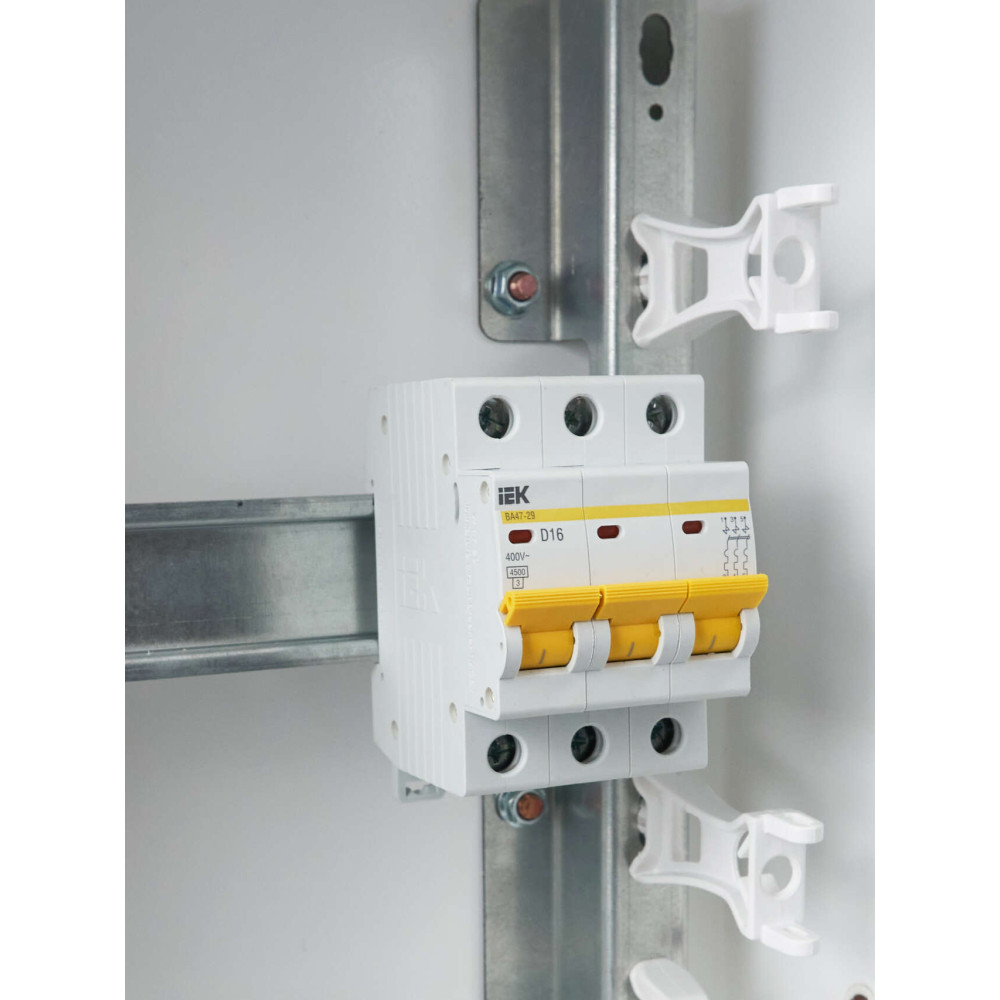

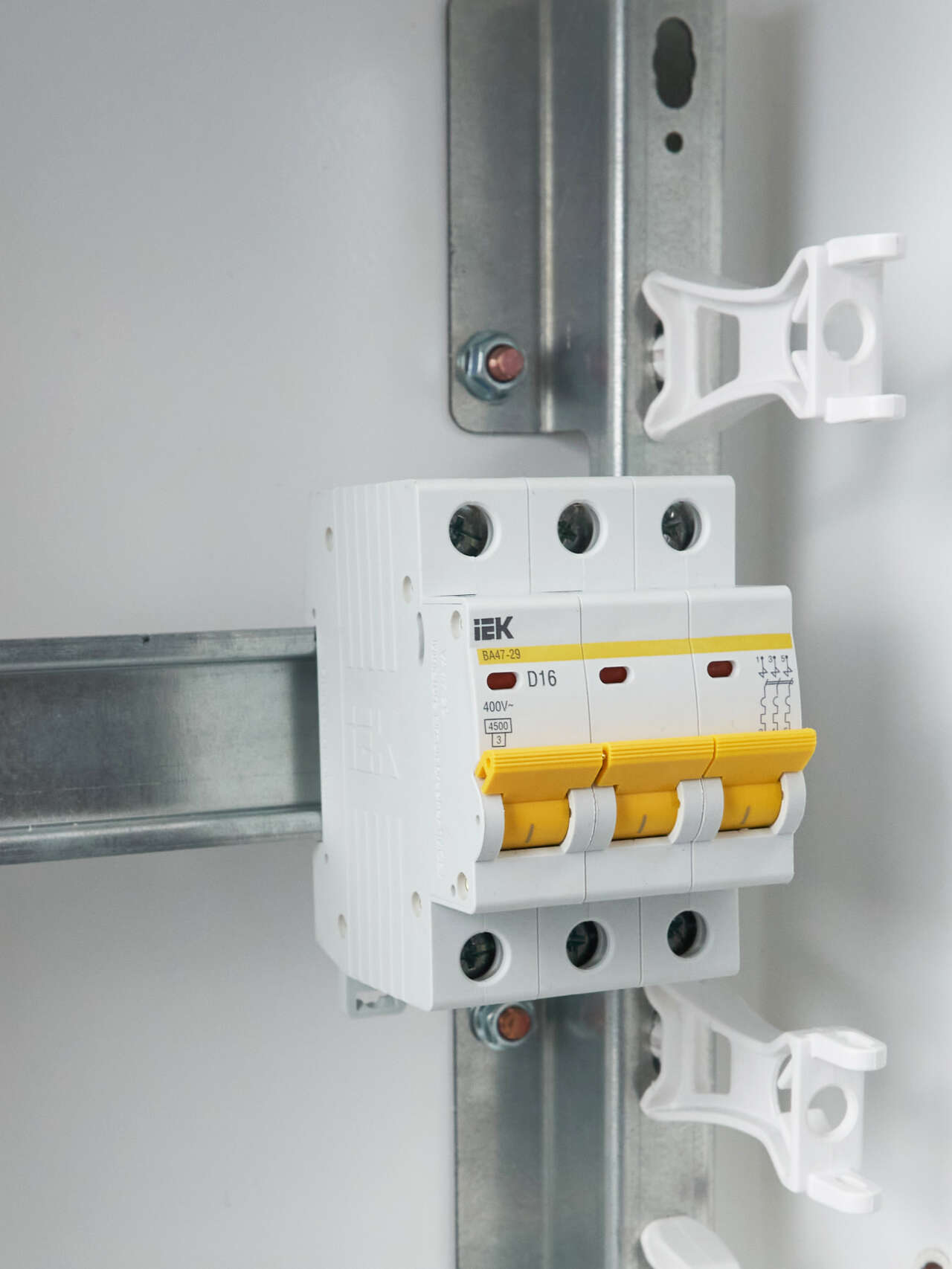

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
Наличие индикатора положения контактов.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Защита механизма теплового расцепителя плексигласовой вставкой от изменения заводских настроек.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания: патент № RU 139886.
Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой и металлической антипрогарных пластин.
Документация
Сертификаты
- Отказное письмо 123-ФЗ
275эп-14-2-7.pdf - Отказное письмо 043
304эп-14-2-7 от 29.12.2025.pdf - Сертификат 004
ЕАЭС RU С-CN.АЯ46.В.40228_25.PDF - Отказное письмо ФЗ-123
303эп-14-2-7.pdf - Отказное письмо 123-ФЗ
303эп-14-2-7 от 29.12.2025.pdf - Отказное письмо 043
274эп-14-2-7.pdf - Декларация 037
ЕАЭС N RU Д-CN.РА10.В.42105_25.pdf - Сертификат 004
ЕАЭС RU С-CN.АЯ46.В.45237_25.pdf
Схемы подключения
Информационные материалы
Дополнительные изображения
- Изображение
MVA20-3-016-D_DOP_8.jpg - Изображение
MVA20-3-016-D_DOP_4.jpg - Таблицы селективности 02 с 01
Tablica_selektivnosti_02_s_01.xlsx - Изображение
MVA20-3-016-D_DOP_9.jpg - Изображение
MVA20-3-016-D_DOP_7.jpg - Инструкция по использованию таблиц селективности
Instrukciya_po_ispolzovaniyu_tablic_selektivnosti.pdf - Изображение
MVA20-3-016-D_DOP_2.jpg - Изображение
VA47-29_passp_ru_eng_6_G.jpg - Изображение
MVA20-3-016-D_DOP_6.jpg - Изображение
MVA20-3-016-D_DOP_10.jpg - Изображение
VA47-29_passp_ru_eng_6_S.jpg - Изображение
MVA20-3-016-D_DOP_3.jpg - Изображение
MVA20-3-016-D_DOP_5.jpg - Таблицы селективности 01
Tablica_selektivnosti_01.xlsx - Изображение
ВА47-29_паспорт_112015-1 - ГЧ.jpg
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Класс: Модульный автоматический выключатель (ID: EC000042)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF000227 | Номинальный ток | 16.0 | А |
| EF000228 | Номинальное рабочее напряжение | 400 | В |
| EF000889 | Характеристика срабатывания - кривая тока | D | |
| EF006064 | Отключающая способность | 4,5 | кА |
| EF001391 | Количество полюсов | 3 | |
| EF000187 | Тип напряжения | Перемен./постоян. (AC/DC) | |
| IEK_F000006 | Сфера применения | Промышленное и бытовое | |
| EF009555 | Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 4.5 | кА |
| EF008799 | Номин напряжение постоян тока - DC | ≤ 48 | В |
| IEK_F000015 | Наличие взрывозащиты | Без взрывозащиты | |
| EF000218 | Монтажная глубина - ниши | 73,6 | мм |
| IEK_F000016 | Тип монтажной рейки | 35x7.5 | |
| IEK_F000020 | Наличие теплового расцепителя | Да | |
| EF002578 | Номин импульсное выдерживаемое напряжение | 4 | кВ |
| EF002950 | Ширина по количеству модульных расстояний | 3 | |
| EF005387 | Потери энергии | 10.5 | Вт |
| EF002568 | Класс токоограничения | 3 | |
| EF009556 | Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 4.5 | кА |
| IEK_F000005 | Количество силовых полюсов | 3 | |
| EF005548 | Количество защищенных полюсов | 3 | |
| IEK_F000021 | Наличие электромагнитного расцепителя | Да | |
| IEK_F000012 | Время срабатывания расцепителя в зоне КЗ tm | 0,1 | с |
| EF005826 | Подходит для защитного выкл двигателя | Да | |
| EF008618 | Общ количество полюсов | 3 | |
| EF000267 | Макс сечение входящего кабеля | 25 | мм² |
| EF003961 | Тип подключения | Винтовое соединение | |
| EF007007 | Тип расцепителя | Тепловой, электромагнитный | |
| EF000416 | Частота | 50 | Гц |
| EF008148 | Возможна дополнит комплектация | Да | |
| IEK_F000023 | Наличие дифференциального расцепителя | Нет | |
| IEK_F000022 | Наличие электронного расцепителя | Нет | |
| EF000003 | Тип монтажа | на DIN-рейку | |
| IEK_F000004 | Климатическое исполнение | УХЛ4 | |
| EF005474 | Степень защиты - IP | IP20 |
Характеристики
- class Модульный автоматический выключатель
- Возможна дополнит комплектация Да
- Время срабатывания расцепителя в зоне КЗ tm 0,1
- Гарантийный срок, Лет 10
- Класс токоограничения 3
- Климатическое исполнение УХЛ4
- Количество защищенных полюсов 3
- Количество полюсов 3
- Количество силовых полюсов 3
- Макс сечение входящего кабеля 25
- Монтажная глубина - ниши 73,6
- Наличие взрывозащиты Без взрывозащиты
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 4
- Номин напряжение постоян тока - DC ≤ 48
- Номин отключающая способность при коротком замыкании EN 60898 пр 4.5
- Номин отключающая способность при коротком замыкании EN 60898 пр 4.5
- Номинальное рабочее напряжение 400
- Номинальный ток 16.0
- Общ количество полюсов 3
- Отключающая способность 4,5
- Подходит для защитного выкл двигателя Да
- Потери энергии 10.5
- Степень защиты - IP IP20
- Сфера применения Промышленное и бытовое
- Тип монтажа на DIN-рейку
- Тип монтажной рейки 35x7.5
- Тип напряжения Перемен./постоян. (AC/DC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока D
- Частота 50,50
- Ширина по количеству модульных расстояний 3
В наличии на складе: 2694 шт.
970р.
- На складе: 2694
- Код товара: MVA20-3-016-D
- Артикул: MVA20-3-016-D
