Автоматический выключатель ВА47-60 2Р 10А 6кА С IEK

MVA41-2-010-C

Описание
Характеристики

Автоматические выключатели ВА47-60 предназначены для автоматического отключения источника питания при появлении сверхтоков. Рекомендуются к применению в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.

Аналоги: MVA31-2-010-C

Преимущества

Два типа защиты от сверхтоков – тепловая и электромагнитная.
Независимый индикатор положения контактов.
Защелка на DIN-рейку с двойным фиксированным положением.
Широкий диапазон рабочих температур от -40°С до +50°С.
Широкая рукоятка для удобства включения/выключения автоматического выключателя.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.

Особенности конструкции

Напайка на контактной группе выполнена из серебросодержащего композита.

Двойная искрогасящая решетка на выходе дугогасительной камеры, повышает пожаробезопасность аппарата препятствуя выбрасыванию продуктов горения наружу.

Конструкция предусматривает два типа защиты от сверхтоков, что существенно повышает защищенность распределительных и групповых цепей.

Внедрена новая конструкция механизма свободного расцепления (значительно уменьшено время разрыва контактов).

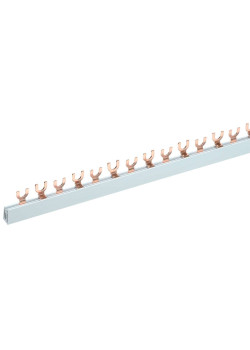

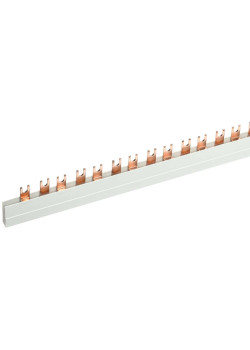

Возможность использования шин (PIN, FORK).

Увеличенный размер головки винта с универсальным шлицом (+, -) облегчает монтаж и предотвращает выпадение винтов при установке.

Увеличенная дугогасительная камера позволяет разбить электрическую дугу на большое количество маленьких дуг, тем самым быстрее её погасить.

Токоведущие части изготовлены из высококачественной электротехнической меди.

Документация

Паспорта и РЭ

Руководство По Эксплуатации
ВA47-60_РЭ_сайт_изд.2.pdf

Информационные материалы

Презентация
Prezent_Modulnoe_oborudovanie_2017.pdf

Дополнительные изображения

Модели для проектировщиков

Отзывы по поставкам продукции от наших партнеров

Класс: Модульный автоматический выключатель (ID: EC000042)

ID	Описание	Значение	Ед. изм.
EF000227	Номинальный ток	10.0	А
EF000228	Номинальное рабочее напряжение	400	В
EF000034	Частота	50	Гц
EF006064	Отключающая способность	6	кА
EF001391	Количество полюсов	2
EF000003	Тип монтажа	на DIN-рейку
EF000889	Характеристика срабатывания - кривая тока	C
EF009555	Номин отключающая способность при коротком замыкании EN 60898 при 400 В	6.0	кА
EF002568	Класс токоограничения	3
IEK_F000012	Время срабатывания расцепителя в зоне КЗ tm	0,1	с
EF003961	Тип подключения	Винтовое соединение
IEK_F000022	Наличие электронного расцепителя	Нет
IEK_F000005	Количество силовых полюсов	2
EF005474	Степень защиты - IP	IP20
EF000416	Частота	50	Гц
EF000218	Монтажная глубина - ниши	71	мм
EF008148	Возможна дополнит комплектация	Да
IEK_F000023	Наличие дифференциального расцепителя	Нет
IEK_F000015	Наличие взрывозащиты	Без взрывозащиты
EF002950	Ширина по количеству модульных расстояний	2
IEK_F000004	Климатическое исполнение	УХЛ4
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF009556	Номин отключающая способность при коротком замыкании EN 60898 при 230 В	6.0	кА
IEK_F000016	Тип монтажной рейки	35x7.5
EF000267	Макс сечение входящего кабеля	25	мм²
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF000187	Тип напряжения	Переменный (AC)
IEK_F000006	Сфера применения	Промышленное и бытовое
EF005548	Количество защищенных полюсов	2
EF005387	Потери энергии	6.0	Вт
EF008618	Общ количество полюсов	2
IEK_F000020	Наличие теплового расцепителя	Да

Характеристики

class Модульный автоматический выключатель
Возможна дополнит комплектация Да
Время срабатывания расцепителя в зоне КЗ tm 0,1
Гарантийный срок, Лет 5
Класс токоограничения 3
Климатическое исполнение УХЛ4
Количество защищенных полюсов 2
Количество полюсов 2
Количество силовых полюсов 2
Макс сечение входящего кабеля 25
Монтажная глубина - ниши 71
Наличие взрывозащиты Без взрывозащиты
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
Номинальное рабочее напряжение 400
Номинальный ток 10.0
Общ количество полюсов 2
Отключающая способность 6
Потери энергии 6.0
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Сфера применения Промышленное и бытовое
Тип монтажа на DIN-рейку
Тип монтажной рейки 35x7.5
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Характеристика срабатывания - кривая тока C
Частота 50,50
Ширина по количеству модульных расстояний 2
