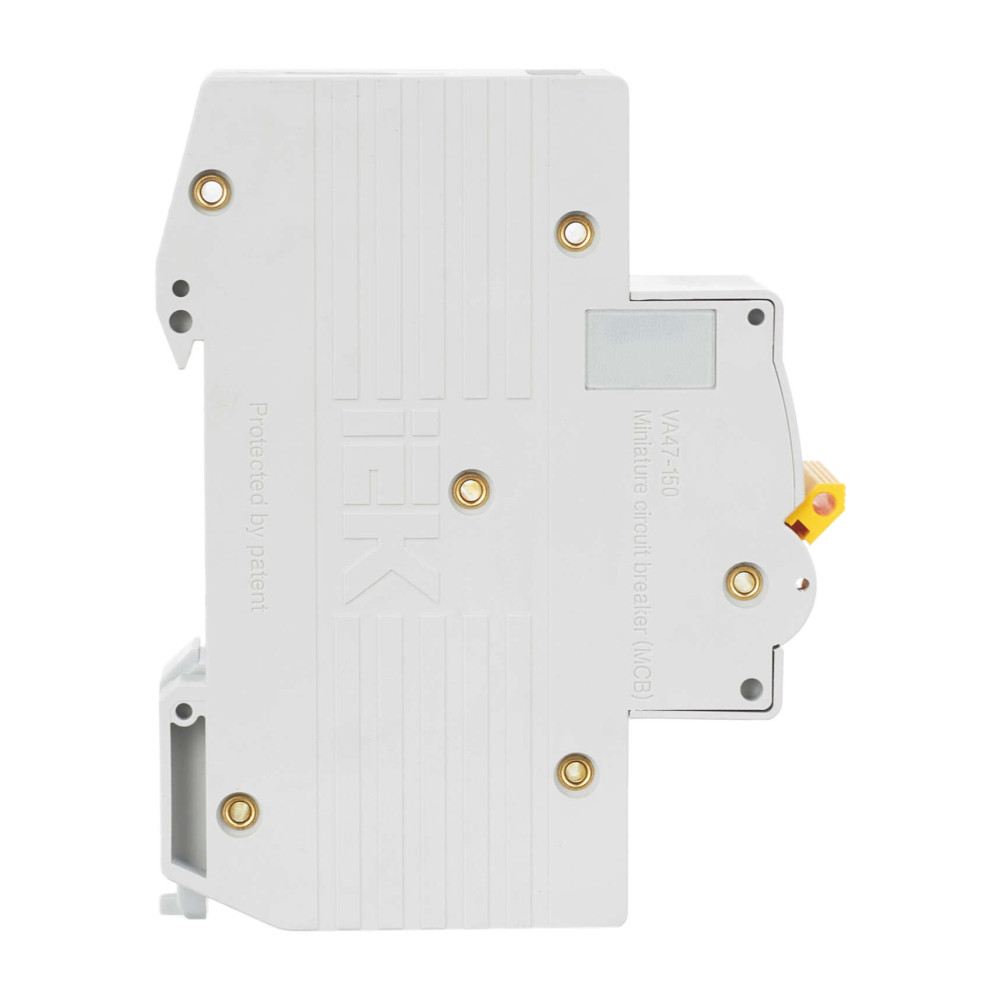

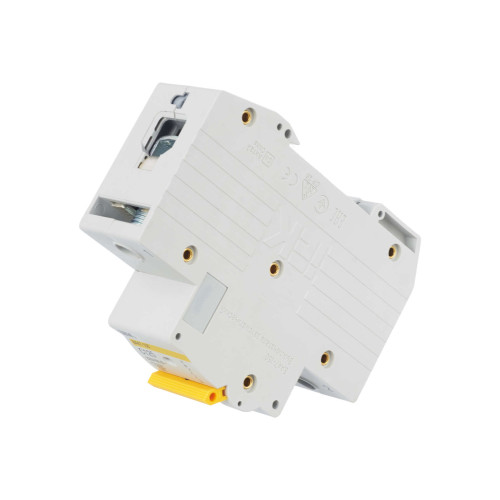

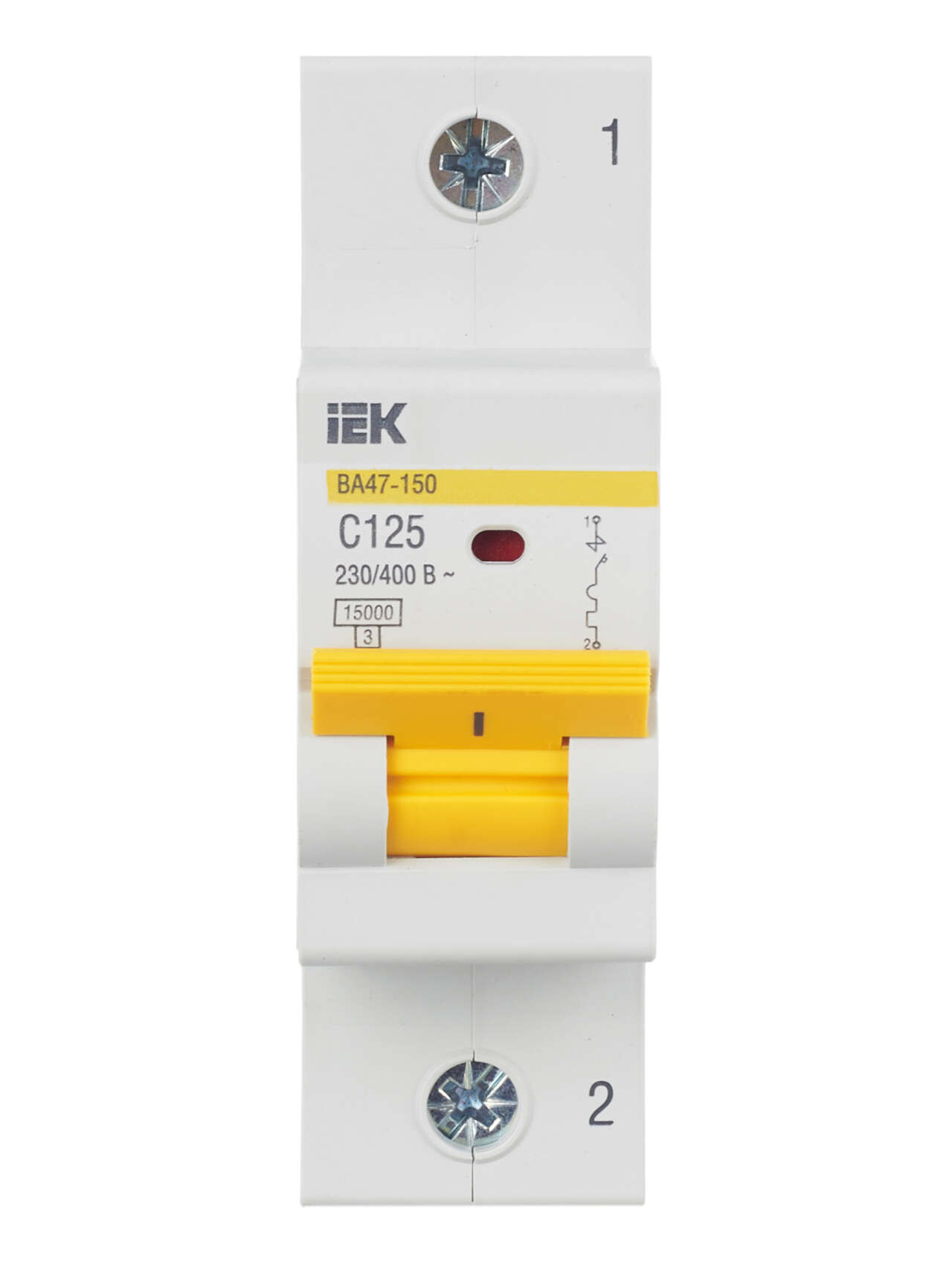

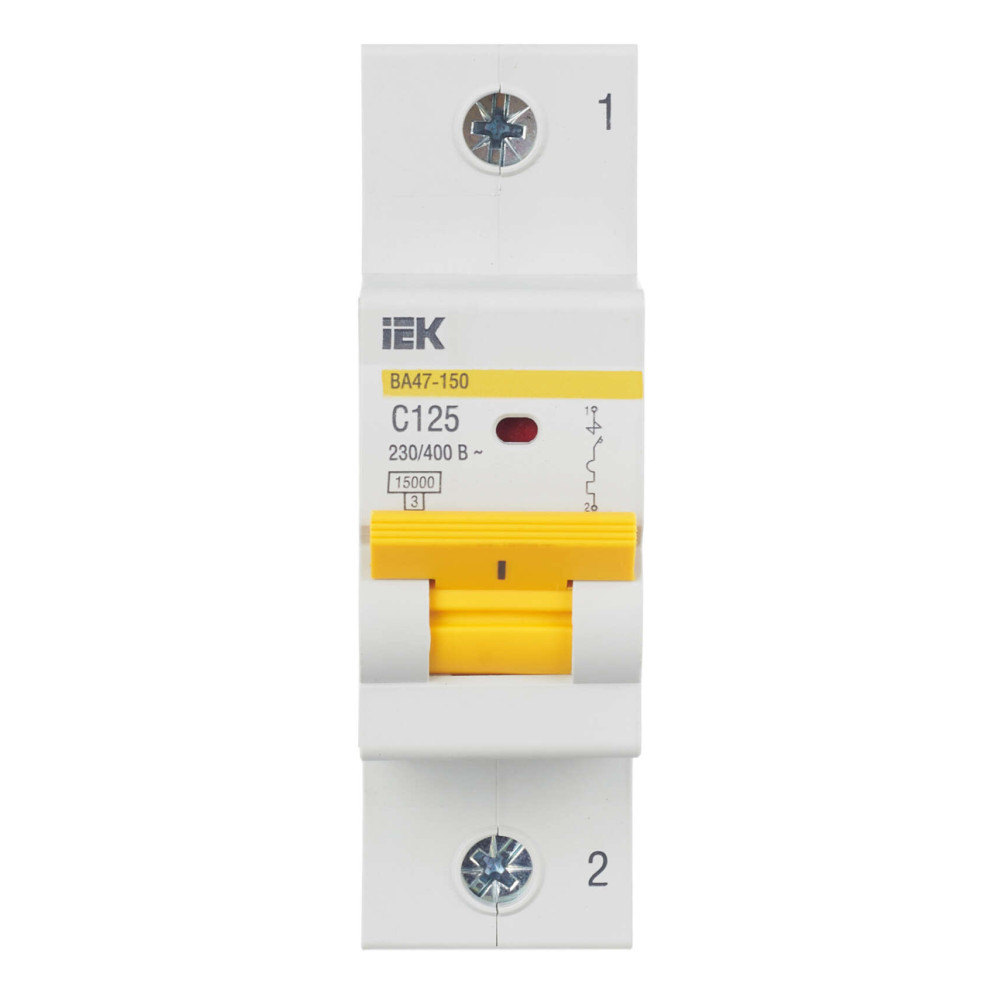

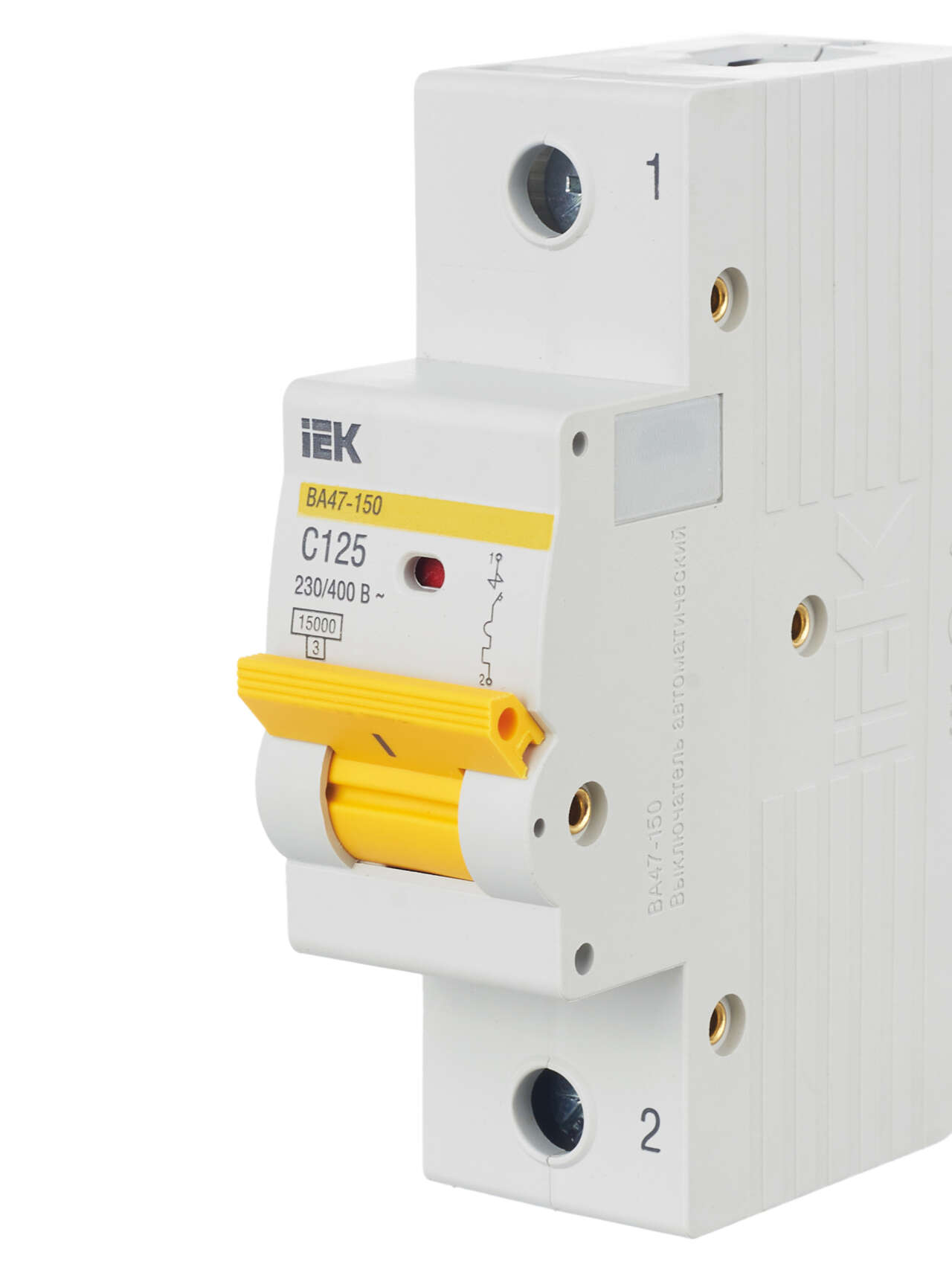

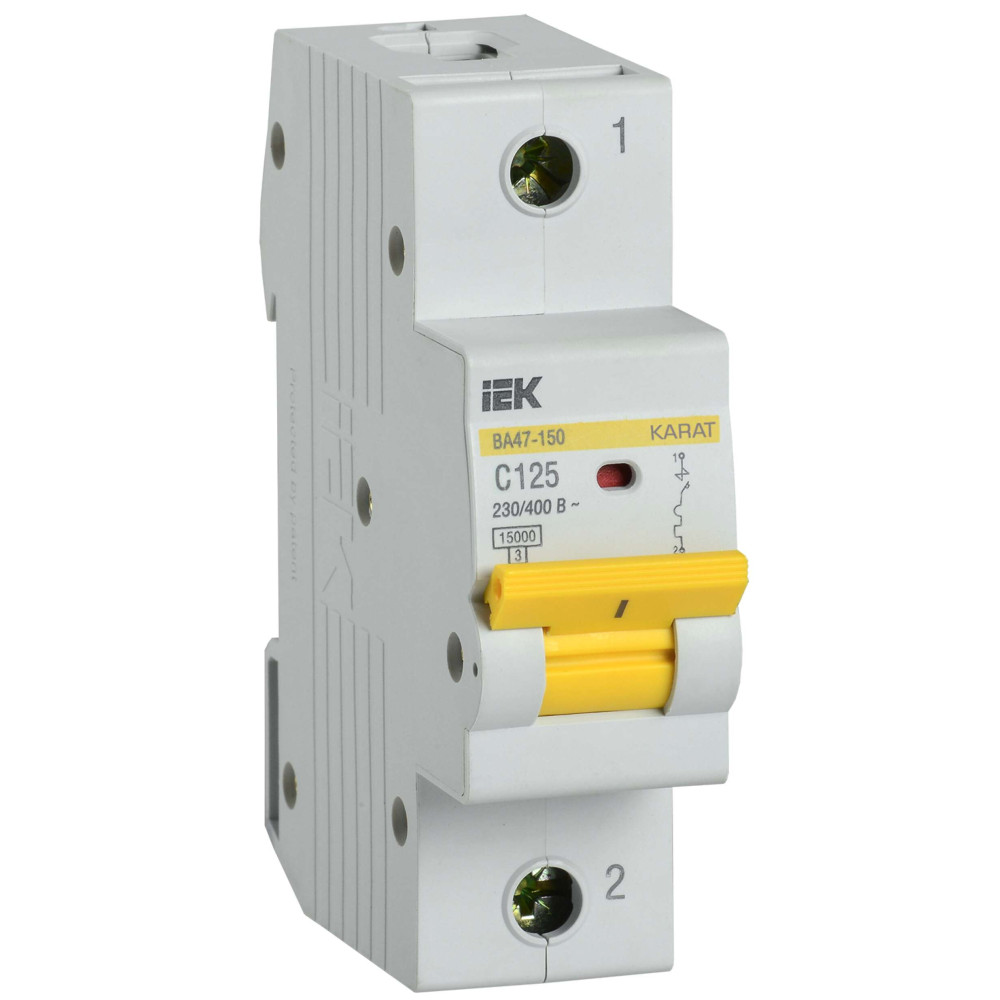

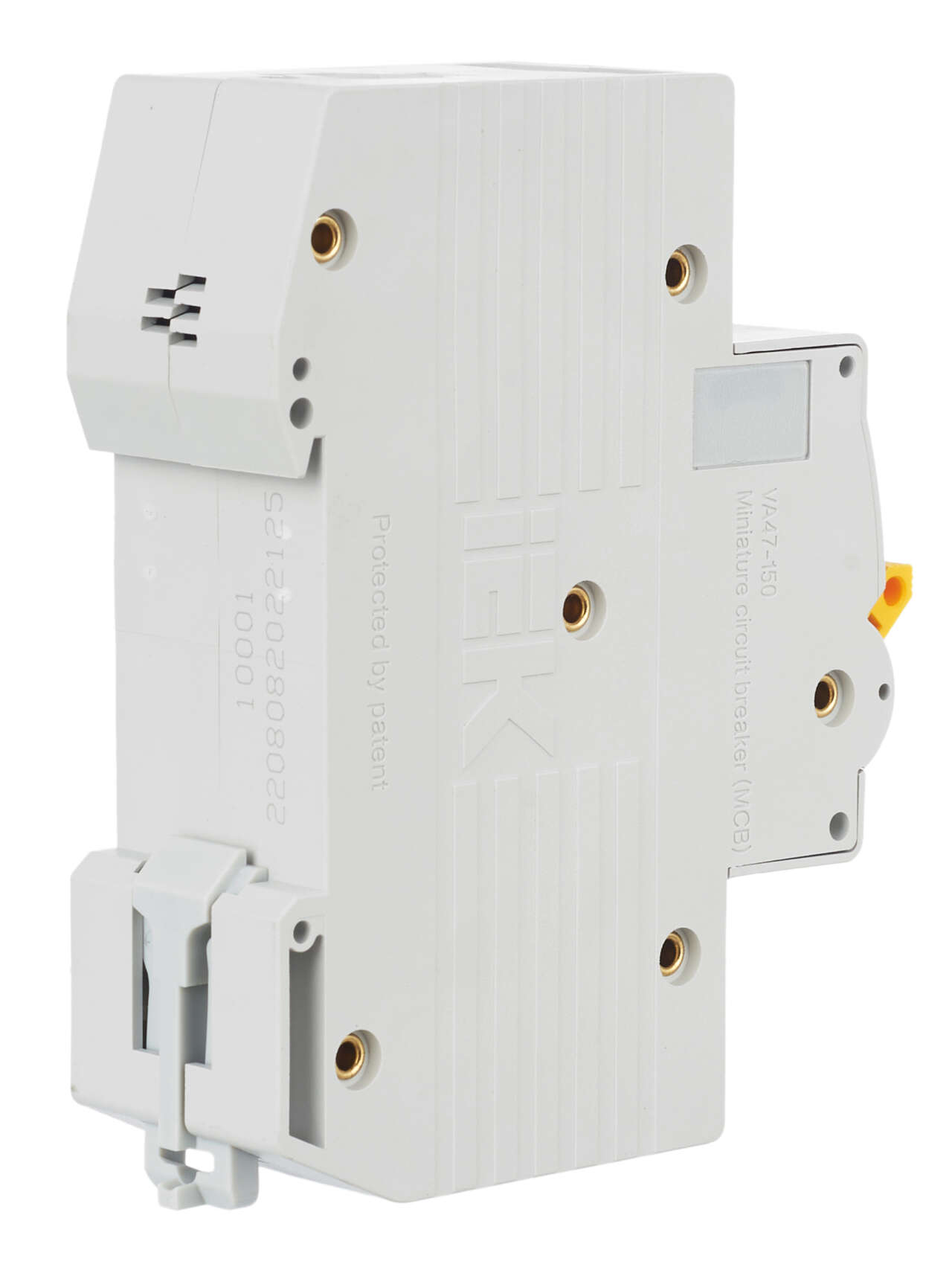

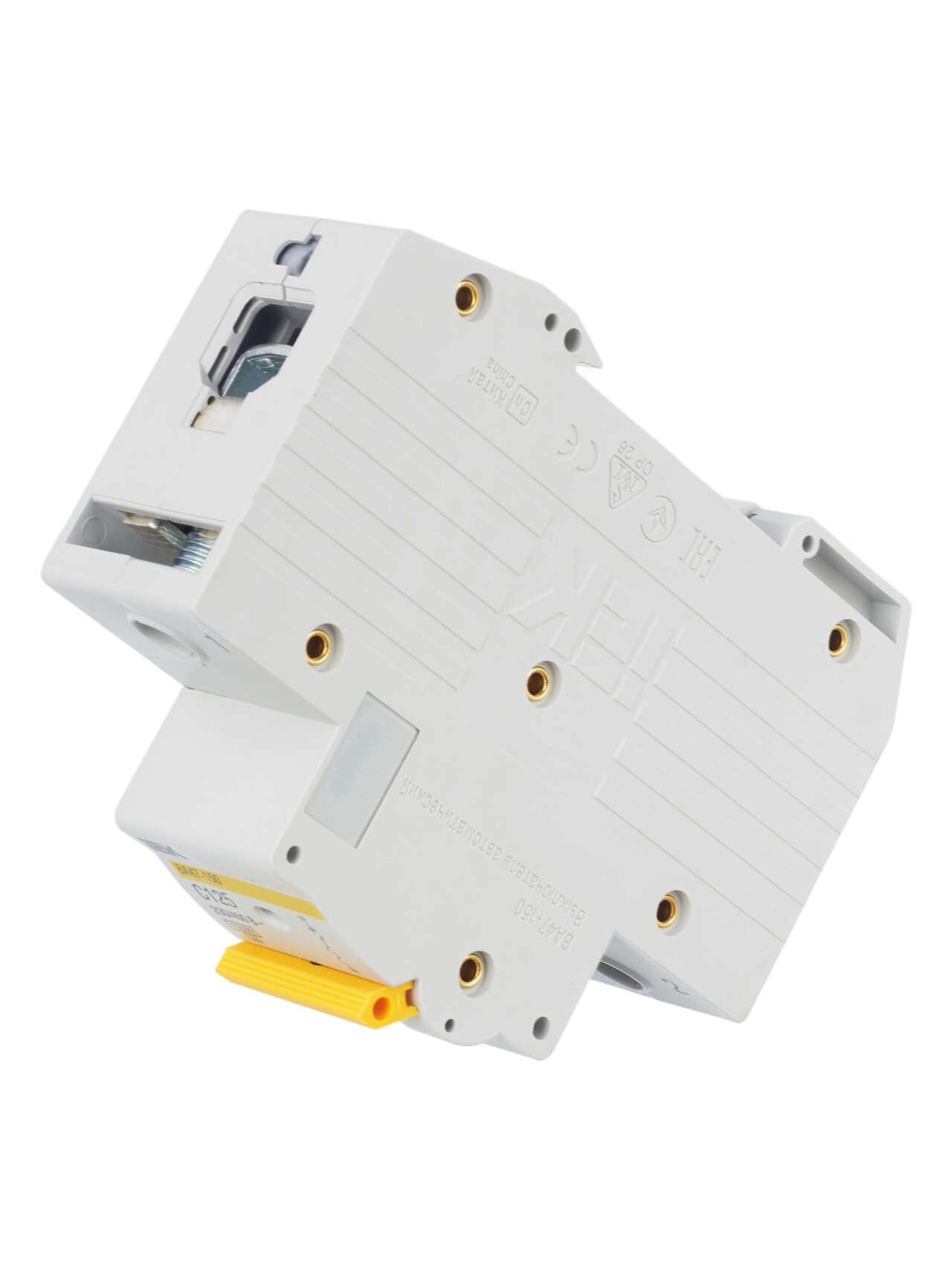

KARAT Автоматический выключатель ВА47-150 1P C 125А 15кА IEK
Преимущества
- Защита от сверхтоков в каждом полюсе.
- Быстрый монтаж и дополнительная надежность крепления.
- Эргономичный дизайн рукоятки.
- Гравировка логотипа на боковой стороне.
- Насечки на контактных зажимах увеличивают механическую устойчивость соединения.
- Индикатор состояния главной цепи.
Особенности конструкции
Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.

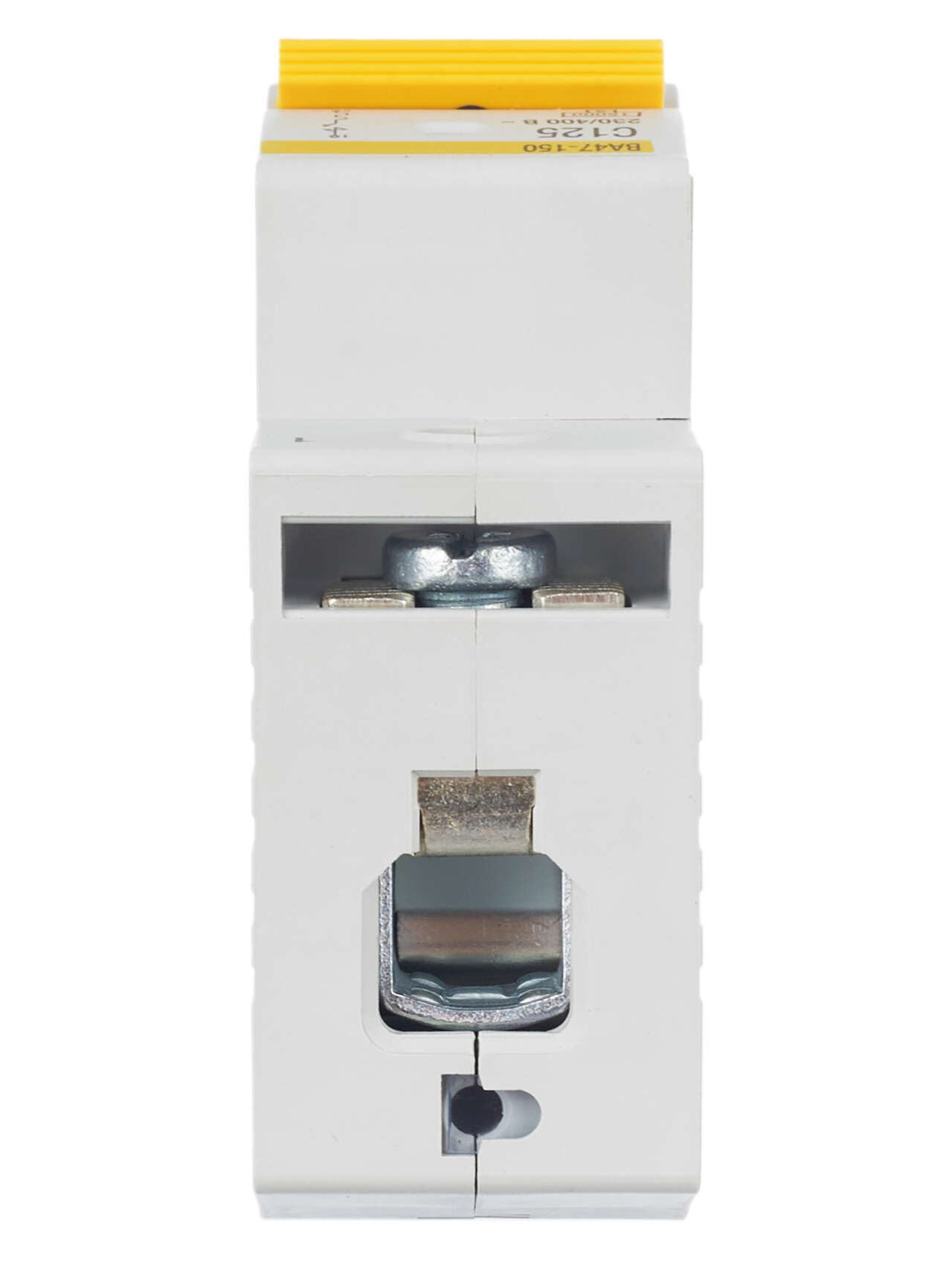

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.
Конструкция ВА 47-150 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

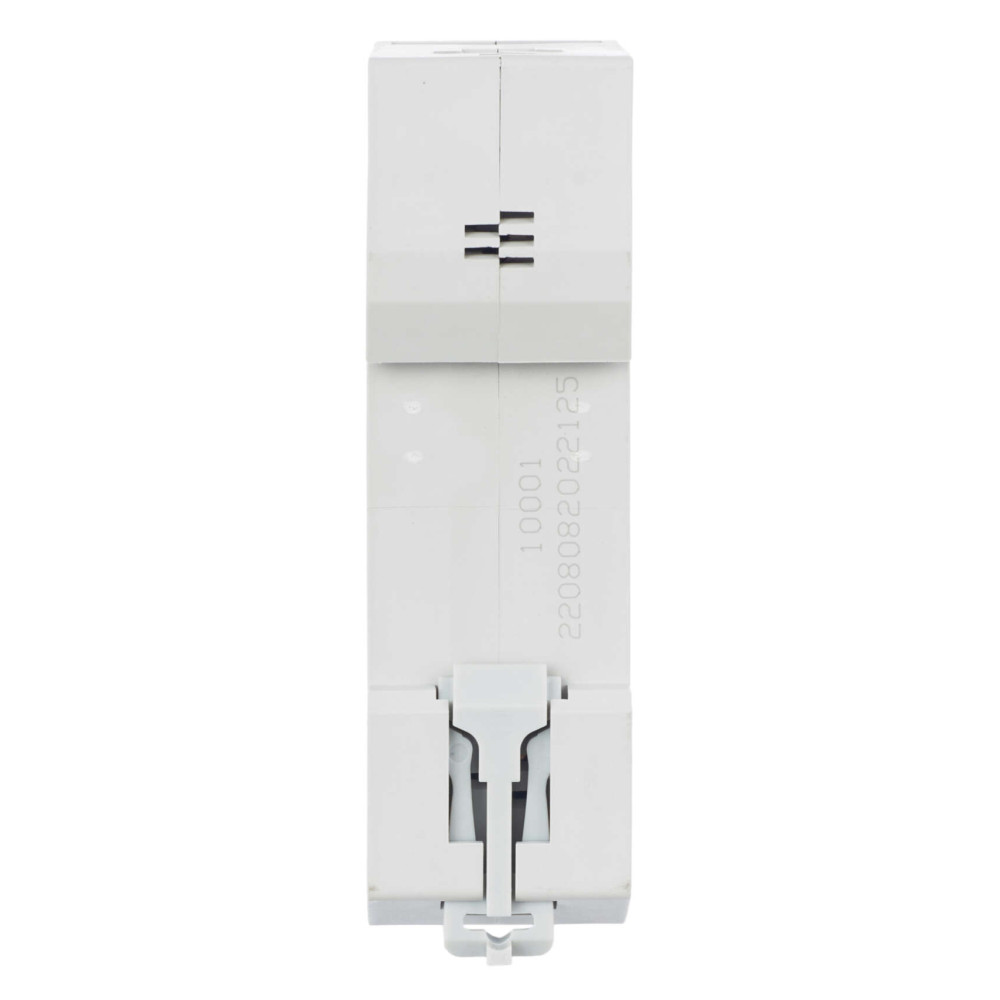

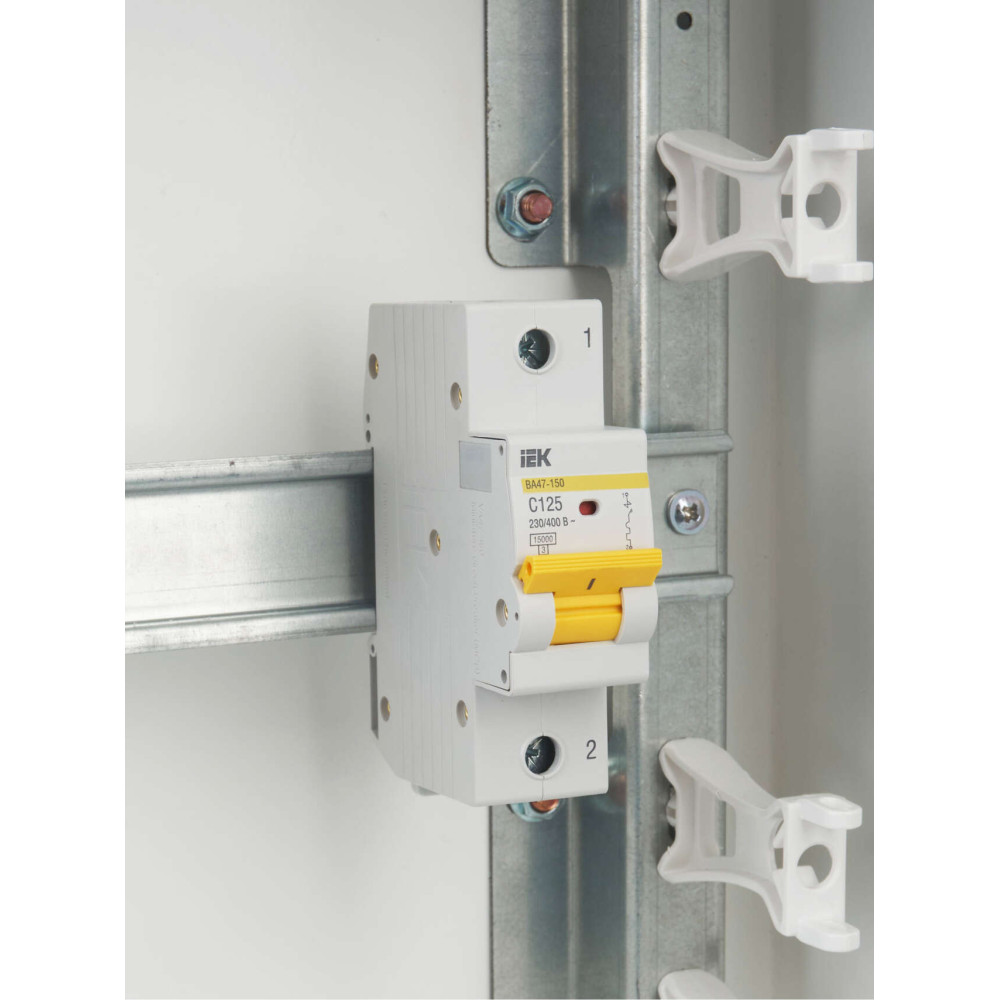

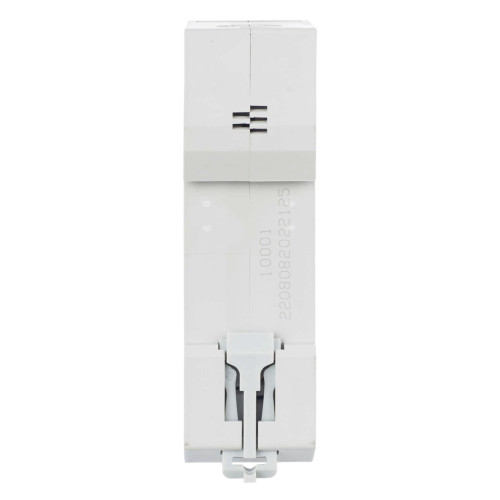

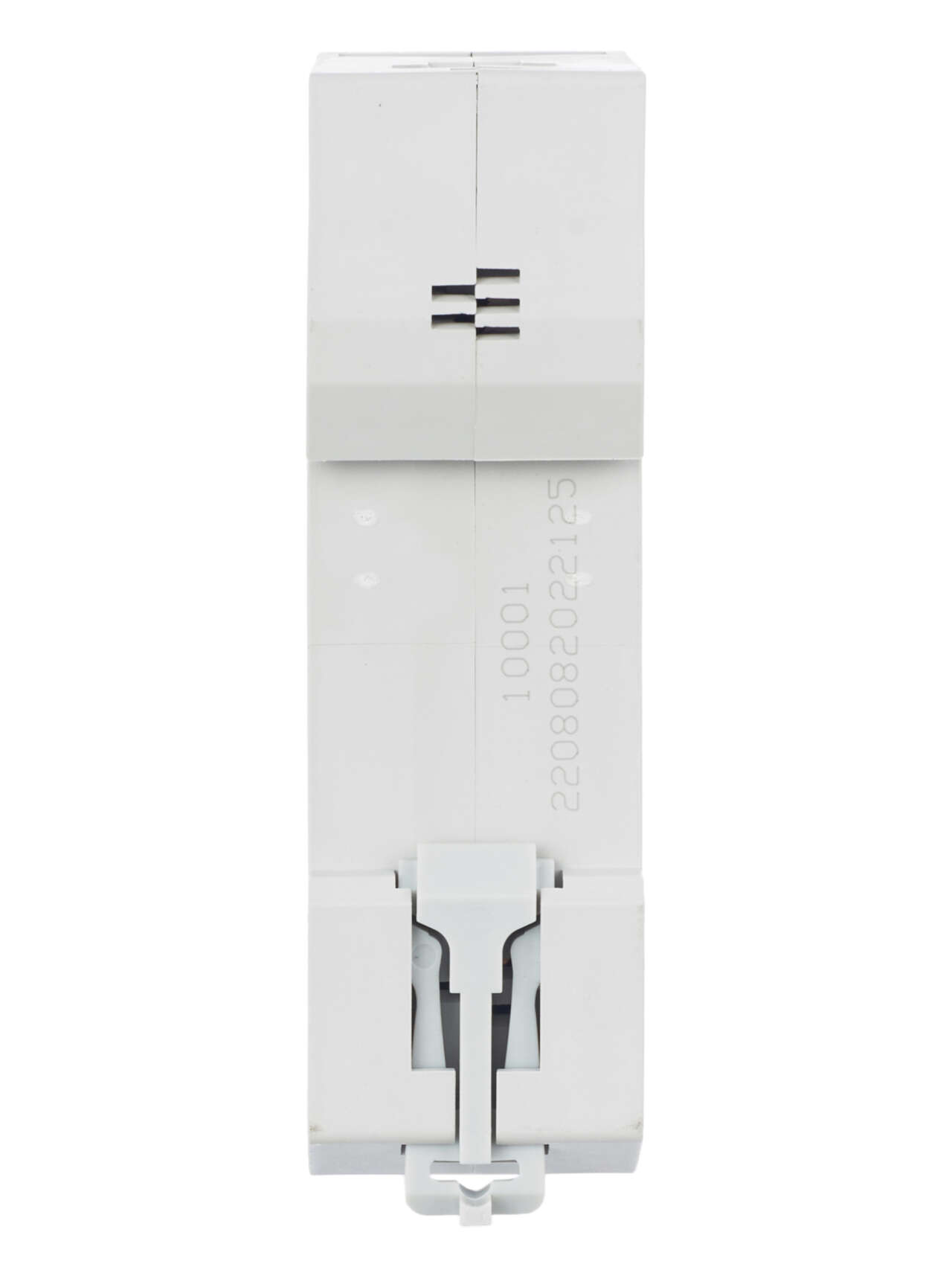

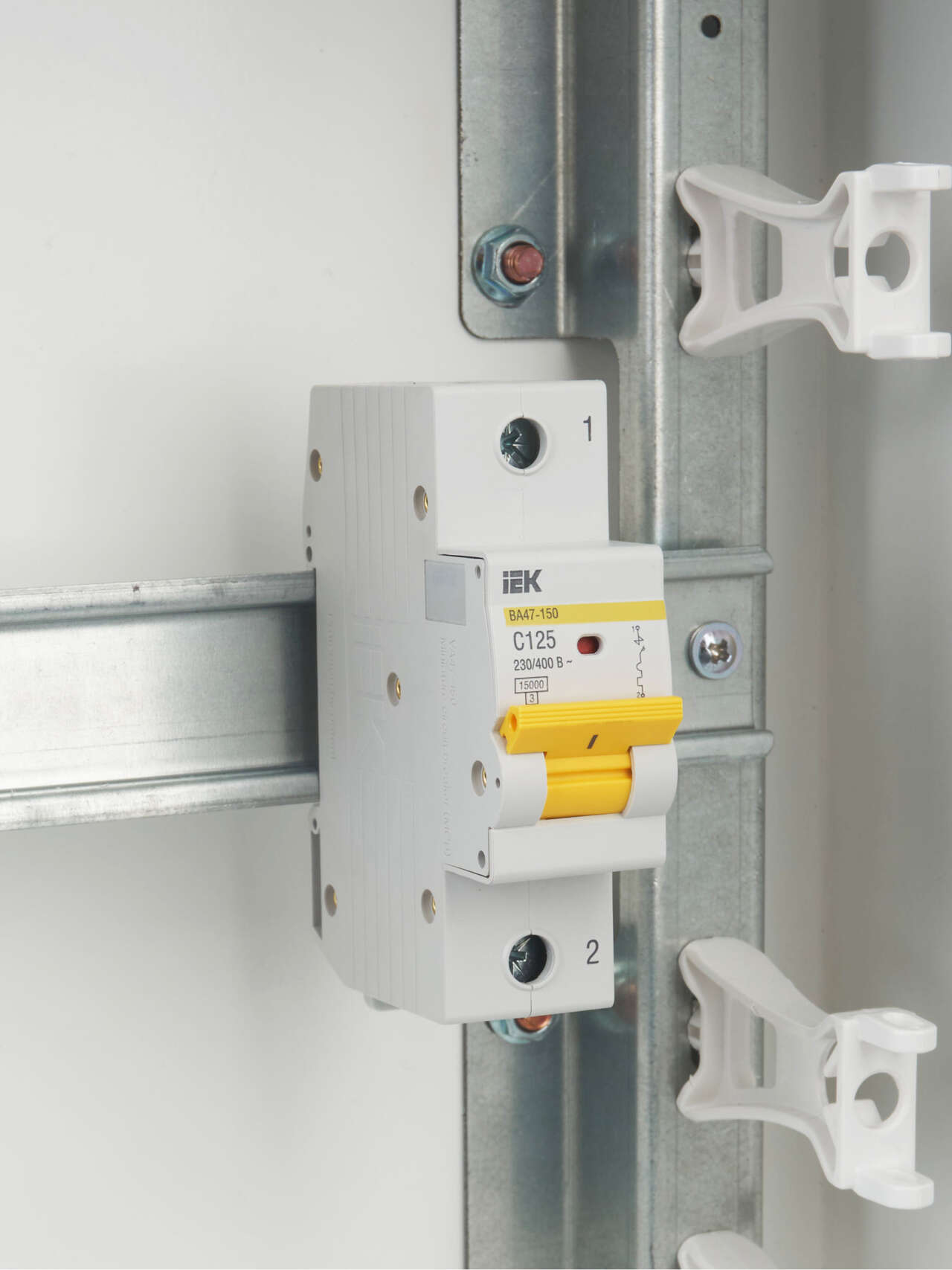

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
- Таблицы селективности 01
Tablica_selektivnosti_01.xlsx - Изображение
MVA50-1-125-C_DOP_4.jpg - Изображение
MVA50-1-125-C_DOP_3.jpg - Изображение
MVA50-1-125-C_DOP_6.jpg - Изображение
VA47-150_passport_S.jpg - Изображение
MVA50-1-125-C_DOP_5.jpg - Изображение
VA47-150_passport_G.jpg - Изображение
MVA50-1-125-C_DOP_2.jpg - Инструкция по использованию таблиц селективности
Instrukciya_po_ispolzovaniyu_tablic_selektivnosti.pdf - Изображение
MVA50-1-125-C_DOP_11.jpg - Изображение
MVA50-1-125-C_DOP_9.jpg - Изображение
MVA50-1-125-C_DOP_10.jpg - Изображение
MVA50-1-125-C_DOP_7.jpg - Изображение
MVA50-1-125-C_DOP_8.jpg - Изображение
VA47-150_KARAT_passp_ru-eng_6_S.jpg - Изображение
listovka_VA47-150.pdf - Изображение
VA47-150_KARAT_passp_ru-eng_6_G.jpg - Таблицы селективности 02 с 01
Tablica_selektivnosti_02_s_01.xlsx
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Модульный автоматический выключатель
- Вес одного полюса 0,194
- Возможна дополнит комплектация Да
- Возможность присоединения шин PIN (штырь), FORK (вилка)
- Гарантийный срок, Лет 10
- Климатическое исполнение УХЛ4
- Количество защищенных полюсов 1
- Количество полюсов 1
- Макс сечение входящего кабеля 50
- Мех износостойкость ≥ 6000
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 6
- Номин отключающая способность при коротком замыкании EN 60898 пр 15.0
- Номин отключающая способность при коротком замыкании EN 60898 пр 15.0
- Номин раб напряжение 400
- Общ количество полюсов 1
- Отключающая способность по EN 60898 15
- Потери энергии 20.0
- Режим работы Продолжительный-S1
- Ремонтопригодность Нет
- Степень защиты - IP IP40
- Сфера применения Промышленное и бытовое
- Тип монтажа на DIN-рейку
- Тип монтажной рейки ТН-35
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока C
- Частота 50,50
- Ширина по количеству модульных расстояний 1,5
- Электр износостойкость ≥ 4000
- На складе
- Код товара: MVA50-1-125-C
- Артикул: 1454-MVA50-1-125-C
