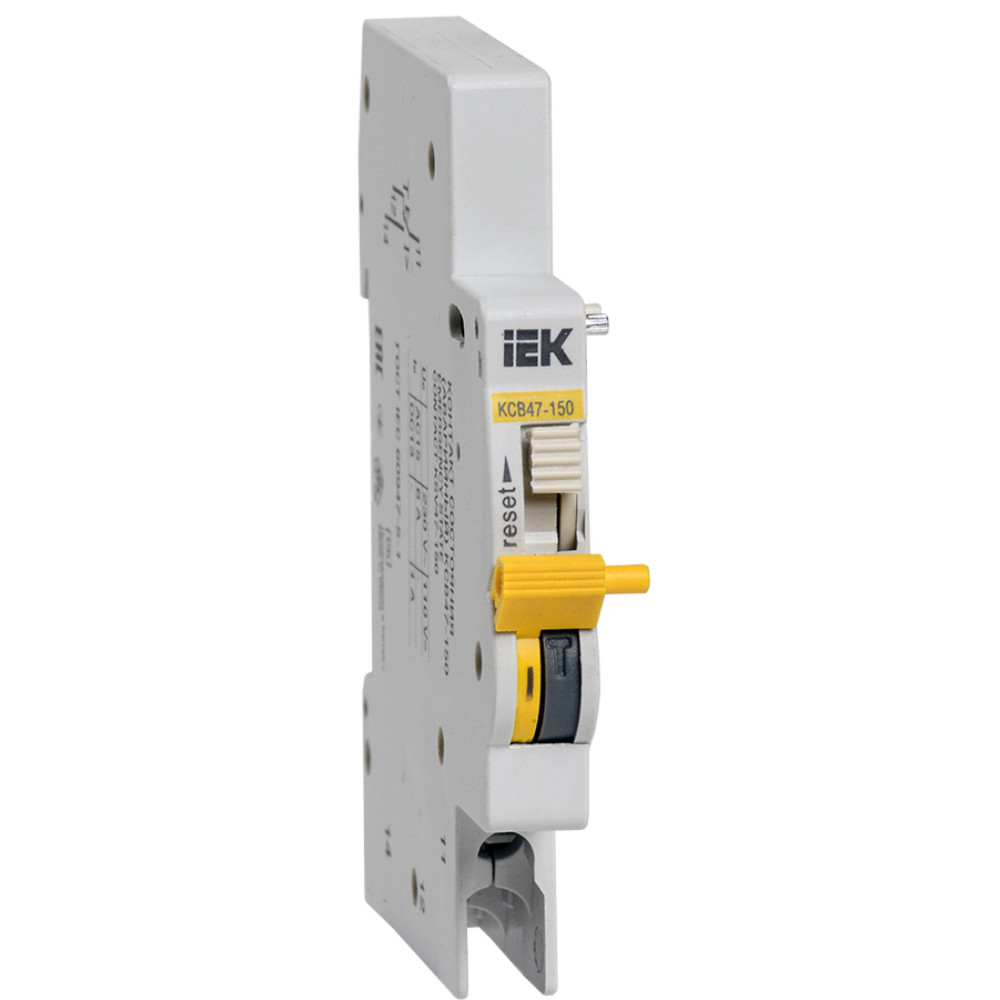

Контакт состояния КСВ47-150 на DIN-рейку для ВА47-150 IEK

MVA50D-AK-1

Описание
Характеристики

Контакт состояния (аварийный) КСВ47-150 служит для получения информации о состоянии автоматических выключателей ВА47-150 в системах автоматизации технологических процессов или защиты конкретных объектов. КСВ47-150 выполняет функцию сигнализации положения механизма взвода ВА47-150. После установки модуля в зацепление с механизмом ВА47-150 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания).

Преимущества

Безвинтовое присоединение к автоматическим выключателям ВА47-150.
Дополнительная индикация состояния.
Кнопка "ТЕСТ".

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
KS47_KSV47_passport_rus-eng_4.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Отзывы по поставкам продукции от наших партнеров

Класс: Индикатор срабатывания (ID: EC001025)

ID	Описание	Значение	Ед. изм.
EF000030	Функционал назначение или применение	Контакт состояния
EF008256	Кол-во норм разомкнутых - НО контактов	1
EF008255	Кол-во нормально замкнутых - НЗ контактов	1
EF008257	Количество переключающих контактов	1
IEK_F000709	Сторона присоединения к авт выкл	Левая
EF003961	Тип подключения	Винтовое соединение
EF008181	Индикация срабатывания	Да
EF008799	Номин напряжение постоян тока - DC	110	В
EF000003	Тип монтажа	На DIN-рейку (DRA)
EF002950	Ширина по количеству модульных расстояний	0,5
EF000267	Макс сечение входящего кабеля	2,5	мм²
EF006078	Номинальное напряжение в сети перемен тока 50 Гц	230	В
EF005474	Степень защиты - IP	IP20

Характеристики

class Индикатор срабатывания
Гарантийный срок, Лет 7
Индикация срабатывания Да
Кол-во норм разомкнутых - НО контактов 1
Кол-во нормально замкнутых - НЗ контактов 1
Количество переключающих контактов 1
Макс сечение входящего кабеля 2,5
Номин напряжение постоян тока - DC 110
Номинальное напряжение в сети перемен тока 50 Гц 230
Степень защиты - IP IP20
Сторона присоединения к авт выкл Левая
Тип монтажа На DIN-рейку (DRA)
Тип подключения Винтовое соединение
Функционал назначение или применение Контакт состояния
Ширина по количеству модульных расстояний 0,5

В наличии на складе: 208 шт.

861р.

На складе: 208
Код товара: MVA50D-AK-1
Артикул: MVA50D-AK-1
