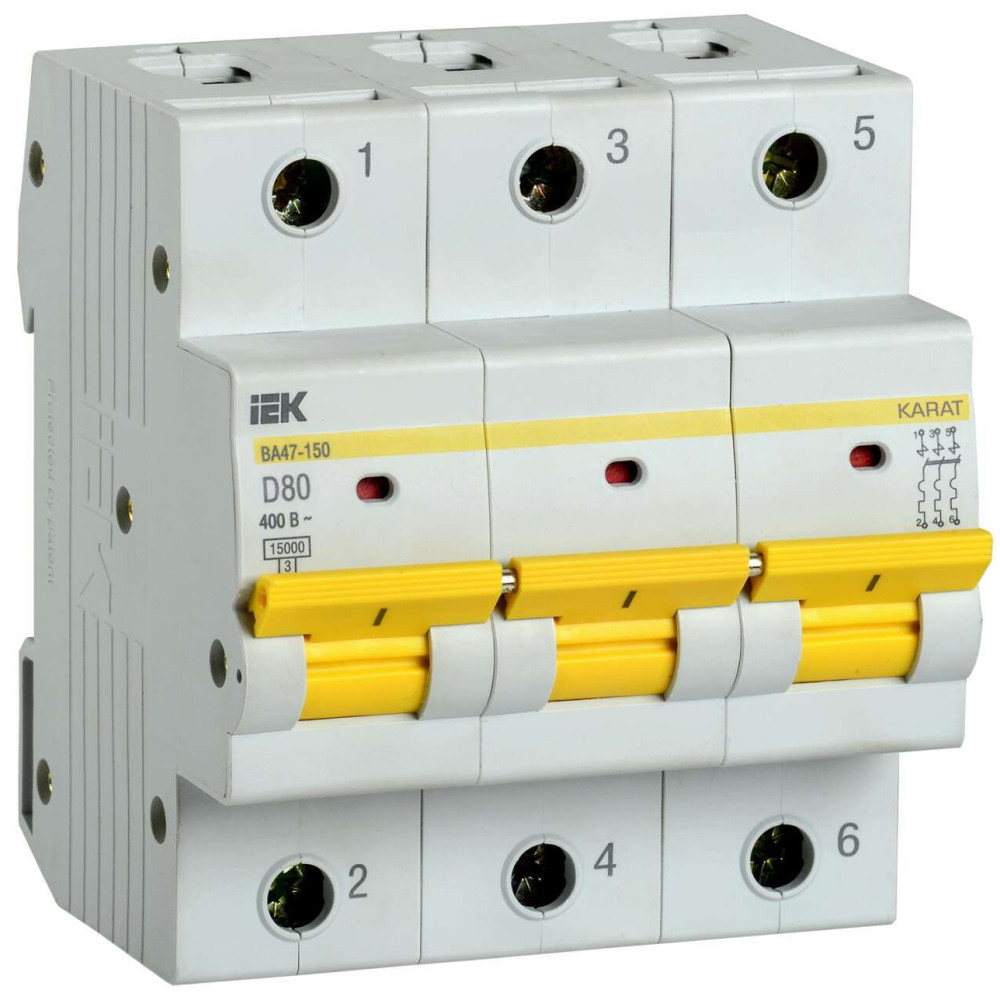

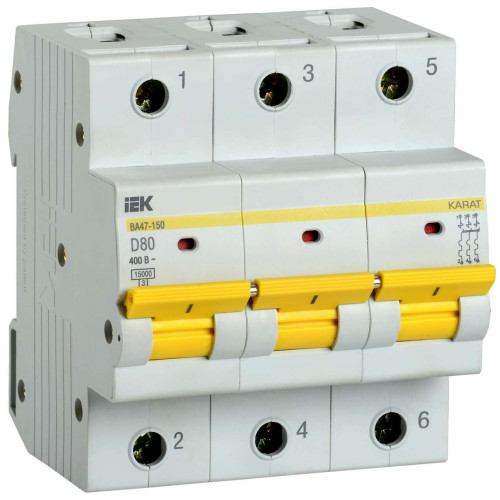

KARAT Автоматический выключатель ВА47-150 3P D 80А 15кА IEK

Name: KARAT Автоматический выключатель ВА47-150 3P D 80А 15кА IEK
Brand: KARAT
SKU: MVA50-3-080-D
Price: 6316.00 RUB
Availability: InStock

MVA50-3-080-D

Описание
Характеристики

Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок. Предельная отключающая способность 15000 А. 32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.

Преимущества

Защита от сверхтоков в каждом полюсе.
Быстрый монтаж и дополнительная надежность крепления.
Эргономичный дизайн рукоятки.
Гравировка логотипа на боковой стороне.
Насечки на контактных зажимах увеличивают механическую устойчивость соединения.
Индикатор состояния главной цепи.

Особенности конструкции

Конструкция ВА 47-150 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
VA47-150_KARAT_passp_ru-eng_6.pdf

Схемы подключения

Дополнительные изображения

Информационные материалы

Отзывы по поставкам продукции от наших партнеров

Класс: Модульный автоматический выключатель (ID: EC000042)

ID	Описание	Значение	Ед. изм.
EF000227	Номинальный ток	80.0	А
EF000228	Номинальное рабочее напряжение	400	В
EF000889	Характеристика срабатывания - кривая тока	D
EF006064	Отключающая способность	15	кА
EF001391	Количество полюсов	3
EF000187	Тип напряжения	Переменный (AC)
IEK_F000006	Сфера применения	Промышленное и бытовое
EF005387	Потери энергии	45.0	Вт
EF008148	Возможна дополнит комплектация	Да
IEK_F000022	Наличие электронного расцепителя	Нет
EF005474	Степень защиты - IP	IP40
IEK_F000016	Тип монтажной рейки	ТН-35
IEK_F000023	Наличие дифференциального расцепителя	Нет
IEK_F000544	Ремонтопригодность	Нет
EF008618	Общ количество полюсов	3
IEK_F000695	Вес одного полюса	0,194	кг
EF000267	Макс сечение входящего кабеля	50	мм²
IEK_F000201	Электр износостойкость	≥ 4000	циклов
EF000034	Частота	50	Гц
IEK_F000004	Климатическое исполнение	УХЛ4
IEK_F000223	Мех износостойкость	≥ 6000	циклов
EF005548	Количество защищенных полюсов	3
EF003961	Тип подключения	Винтовое соединение
IEK_F000020	Наличие теплового расцепителя	Да
EF000003	Тип монтажа	на DIN-рейку
EF000416	Частота	50	Гц
EF000453	Режим работы	Продолжительный-S1
IEK_F000946	Возможность присоединения шин	PIN (штырь), FORK (вилка)
EF009555	Номин отключающая способность при коротком замыкании EN 60898 при 400 В	15.0	кА
EF009556	Номин отключающая способность при коротком замыкании EN 60898 при 230 В	15.0	кА
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF002950	Ширина по количеству модульных расстояний	4,5
IEK_F000021	Наличие электромагнитного расцепителя	Да

Характеристики

class Модульный автоматический выключатель
Вес одного полюса 0,194
Возможна дополнит комплектация Да
Возможность присоединения шин PIN (штырь), FORK (вилка)
Гарантийный срок, Лет 10
Климатическое исполнение УХЛ4
Количество защищенных полюсов 3
Количество полюсов 3
Макс сечение входящего кабеля 50
Мех износостойкость ≥ 6000
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 6
Номин отключающая способность при коротком замыкании EN 60898 пр 15.0
Номин отключающая способность при коротком замыкании EN 60898 пр 15.0
Номинальное рабочее напряжение 400
Номинальный ток 80.0
Общ количество полюсов 3
Отключающая способность 15
Потери энергии 45.0
Режим работы Продолжительный-S1
Ремонтопригодность Нет
Степень защиты - IP IP40
Сфера применения Промышленное и бытовое
Тип монтажа на DIN-рейку
Тип монтажной рейки ТН-35
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Характеристика срабатывания - кривая тока D
Частота 50,50
Ширина по количеству модульных расстояний 4,5
Электр износостойкость ≥ 4000
