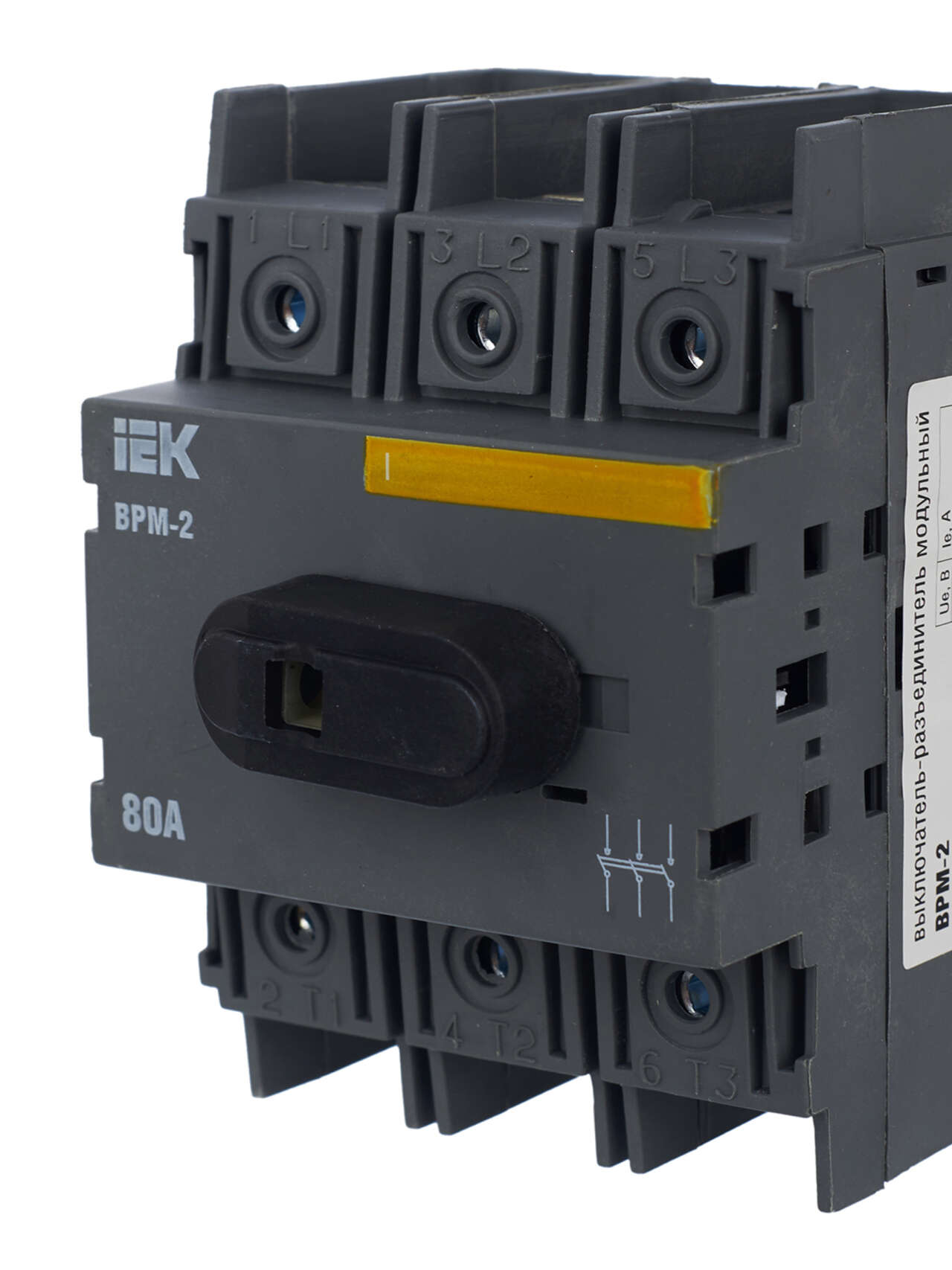

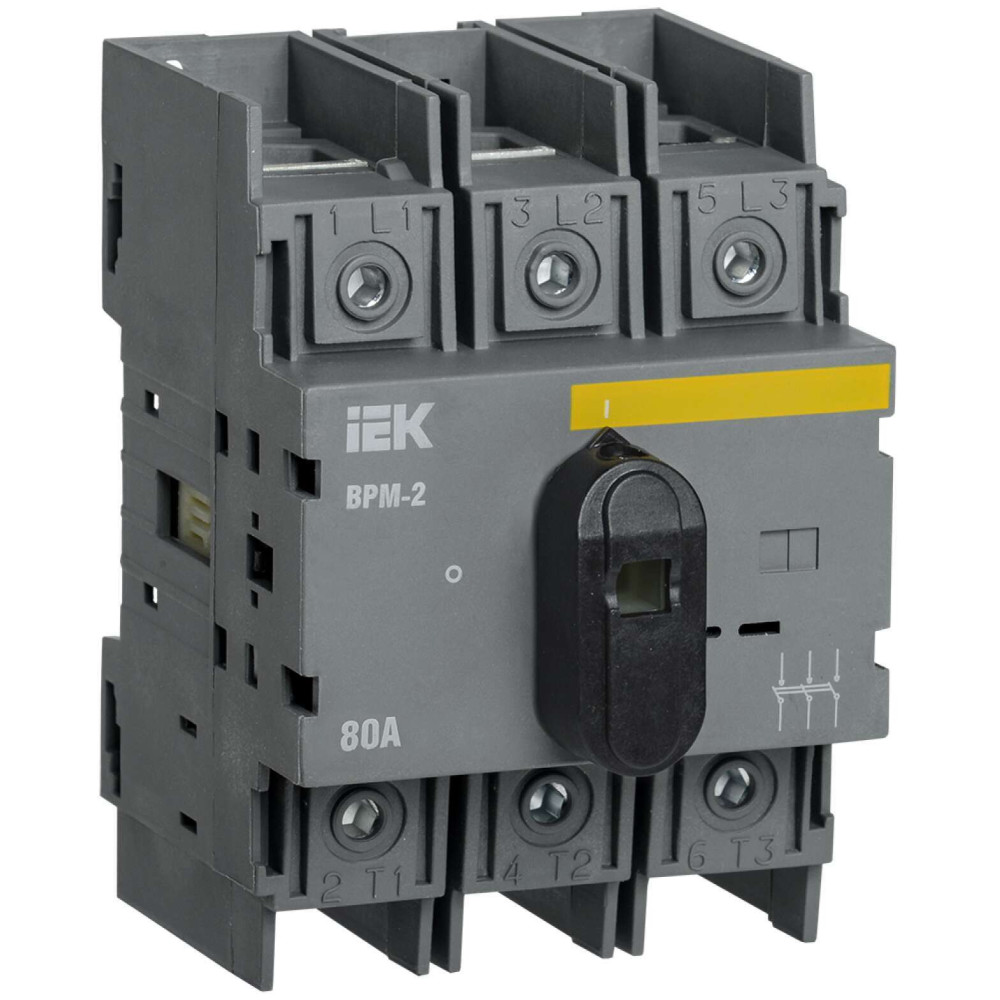

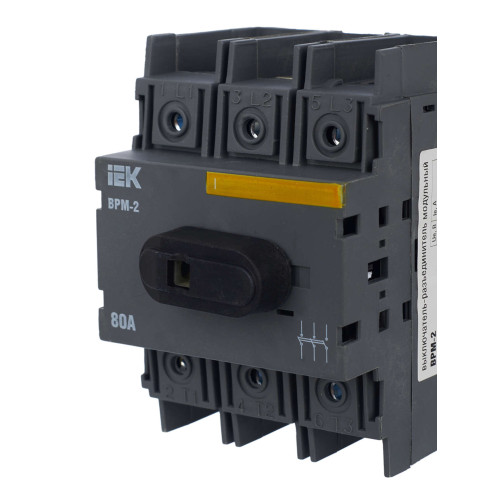

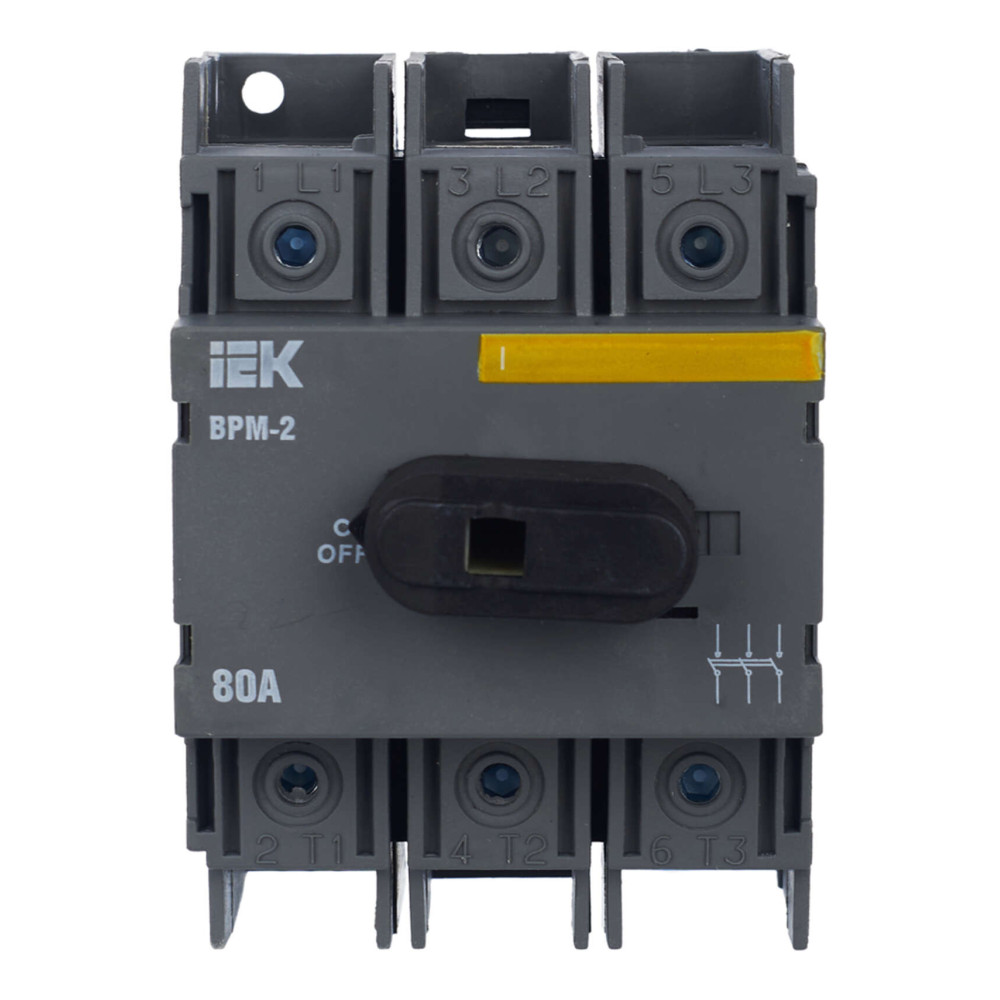

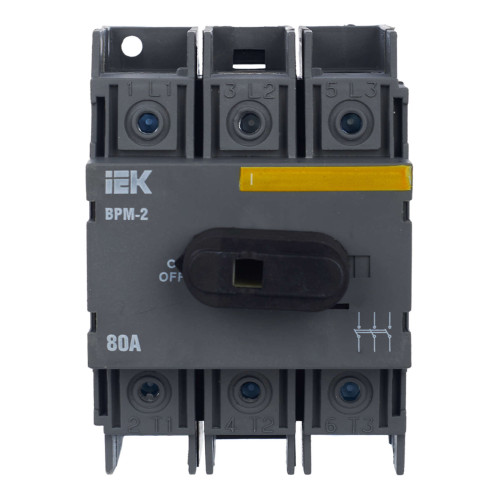

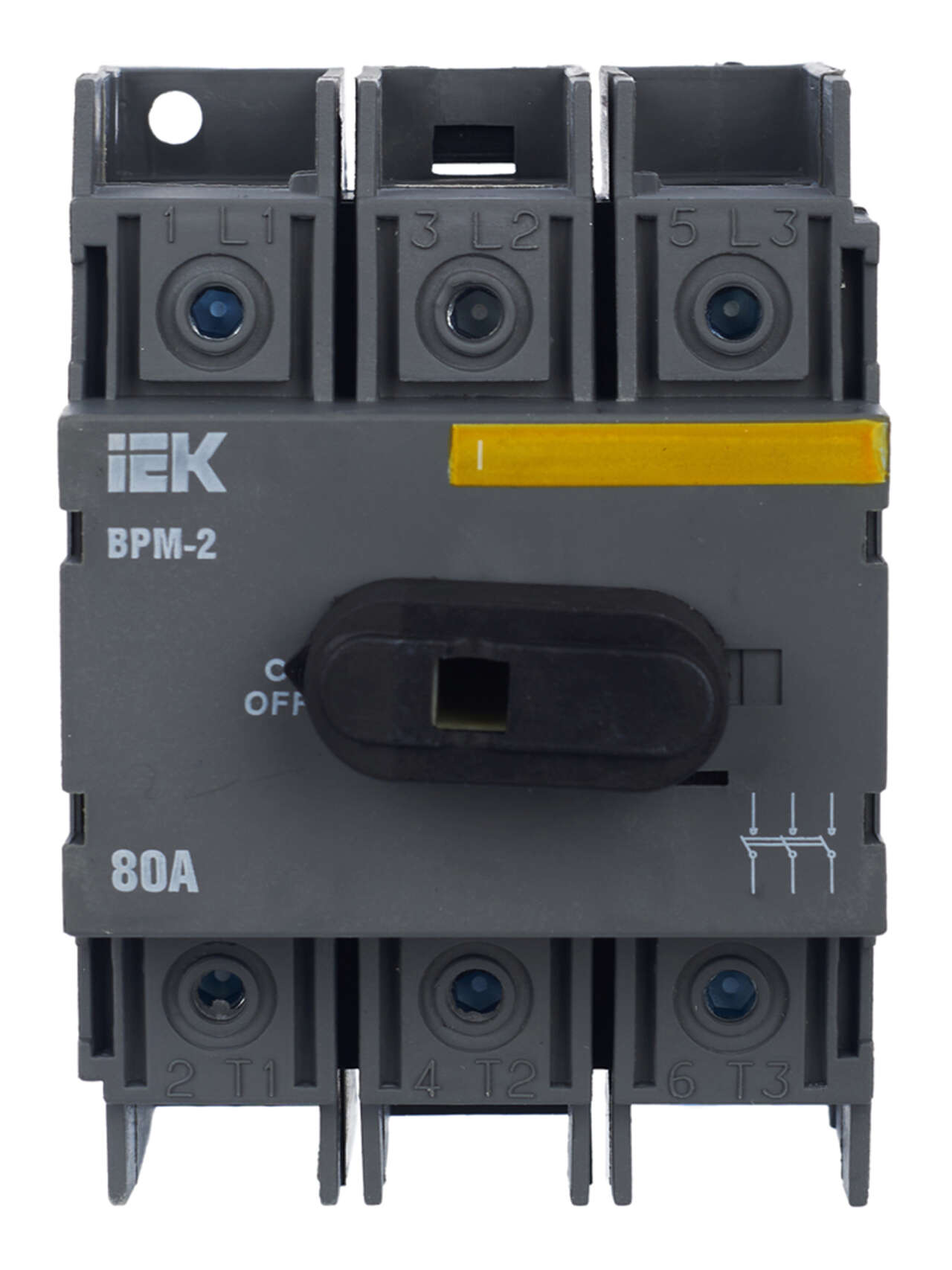

Выключатель-разъединитель модульный ВРМ-2 3P 80А IEK

MVR20-3-080

Описание
Характеристики

Выключатели-разъединители модульные ВРМ IEK предназначены для коммутации смешанных и индуктивных нагрузок в цепях переменного тока, а также для переключения на резервное питание электрических цепей переменного тока.

Преимущества

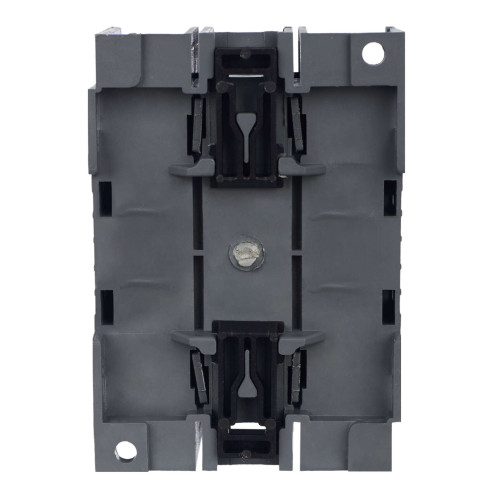

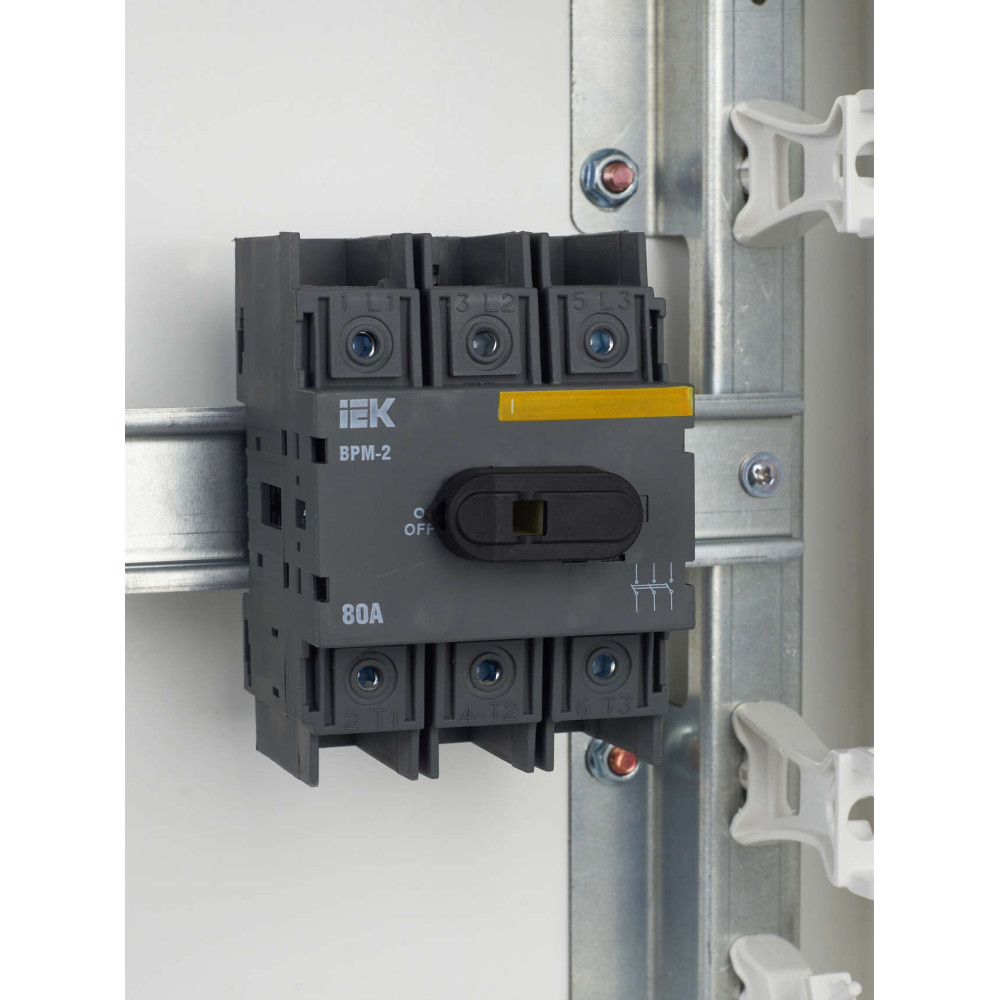

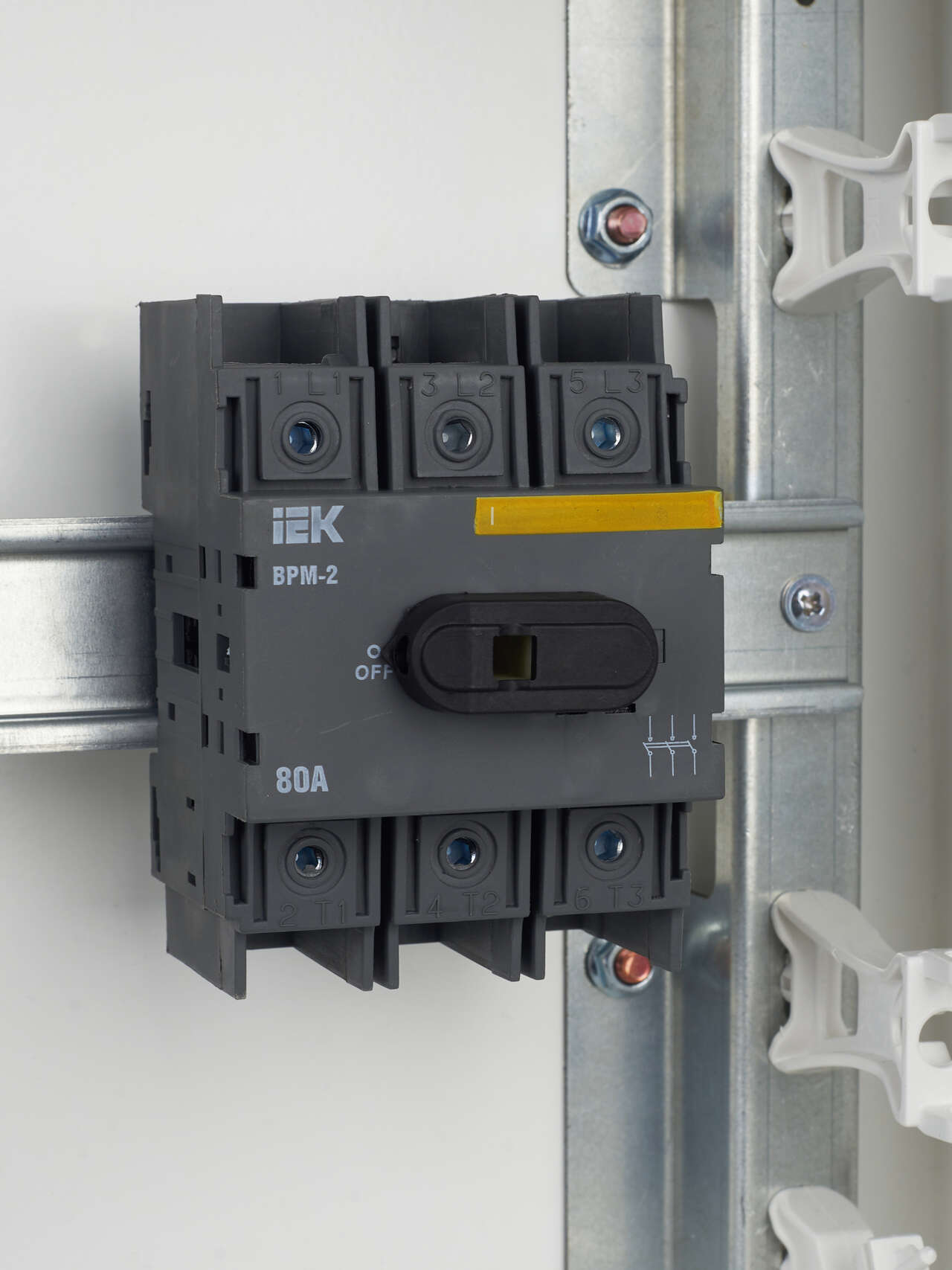

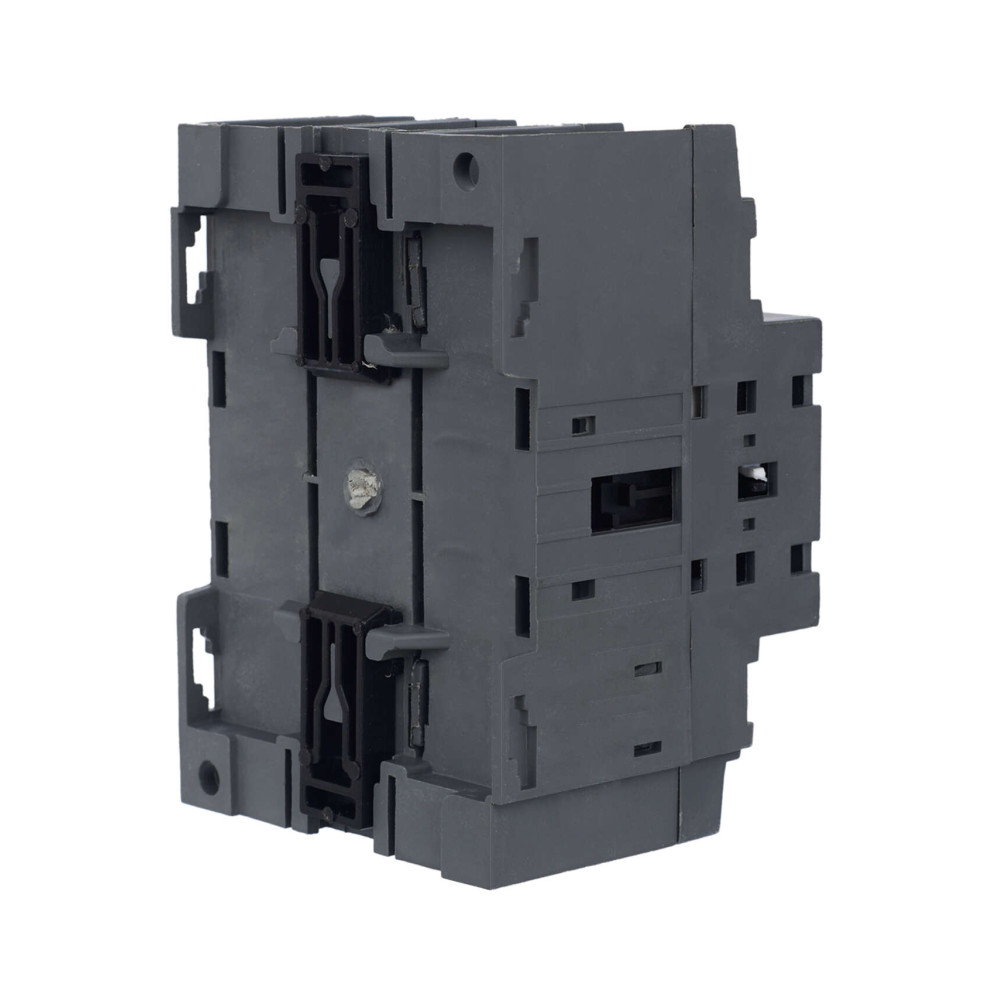

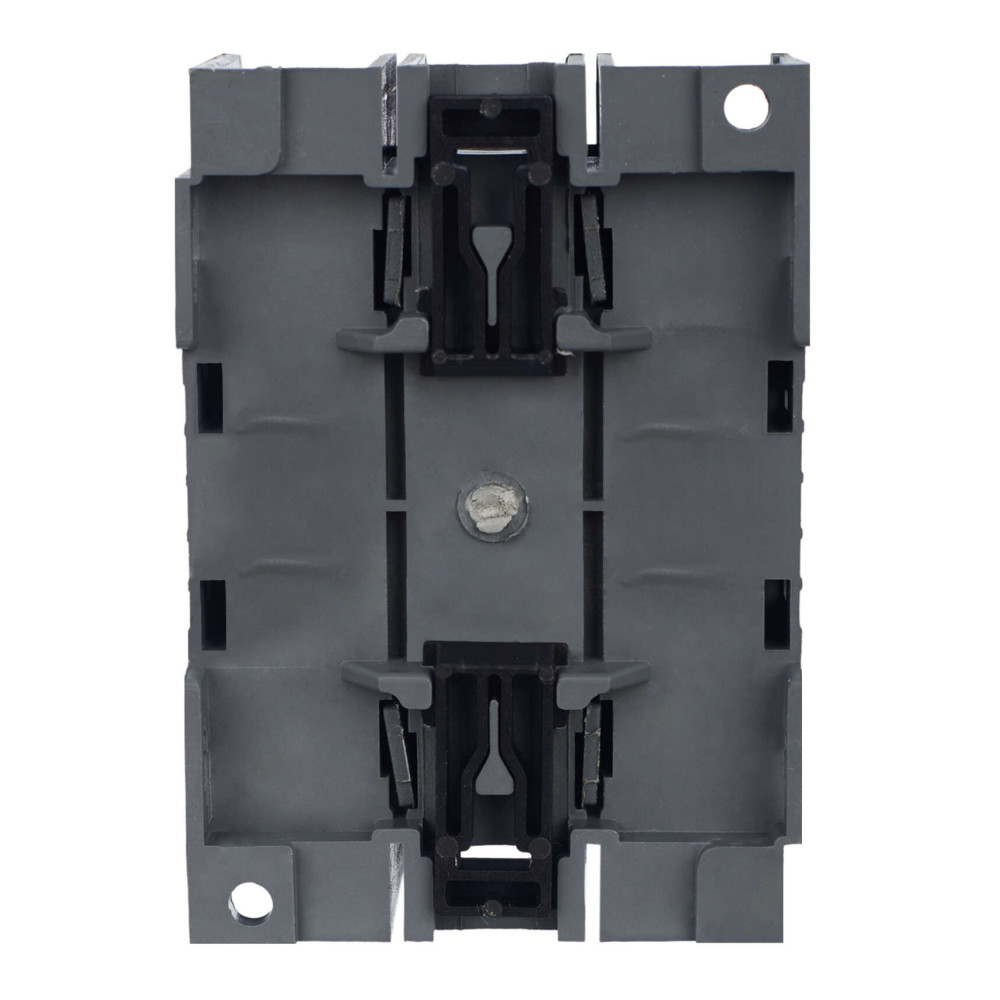

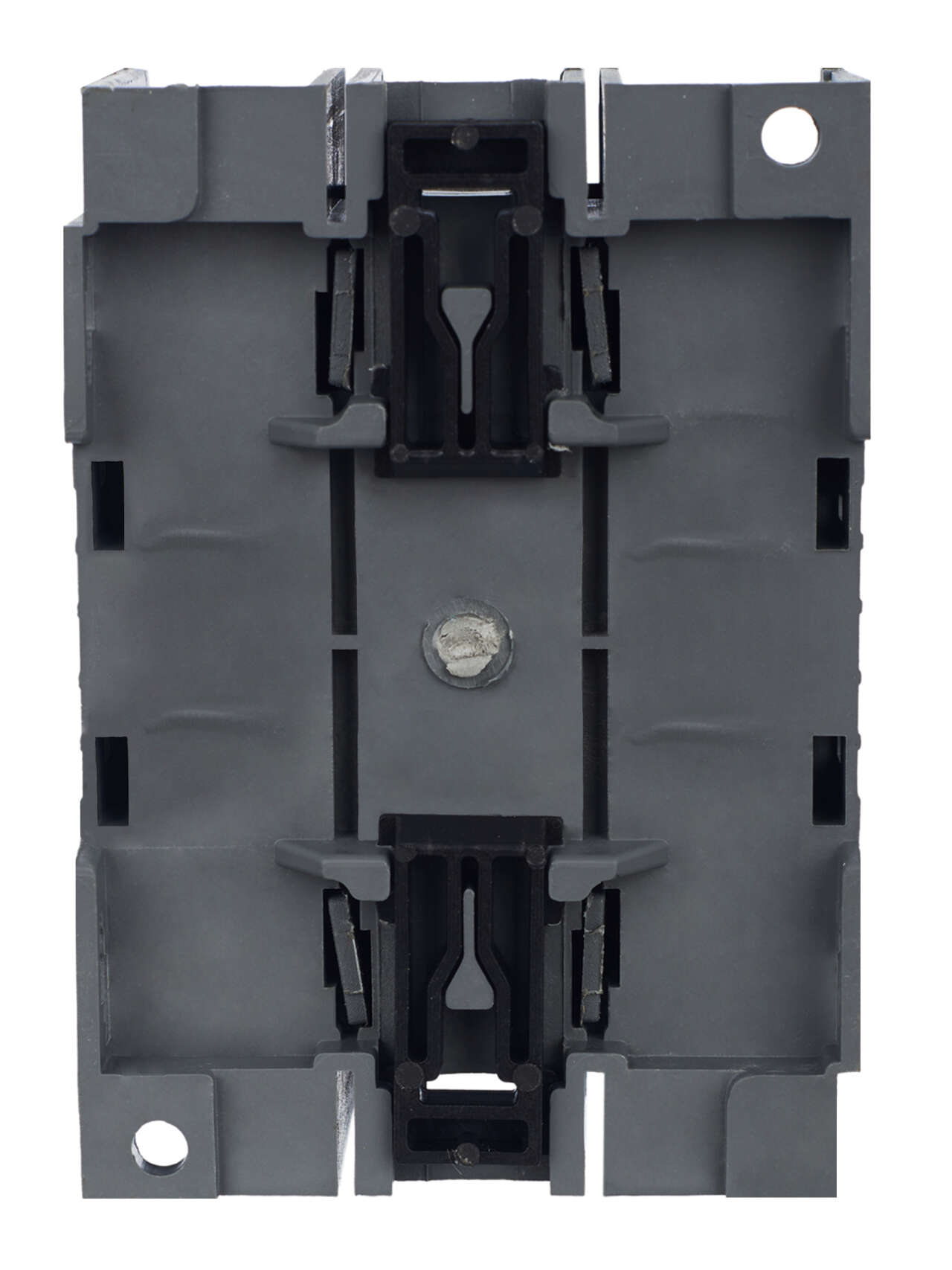

Удобный монтаж/демонтаж на DIN-рейку.
Два фиксированных положения рукоятки.
Высокие номинальные токи: до 125А.
Возможность использования совместно с переходником и выносной рукояткой для управления через дверь.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
BPM_KARAT_passp_ru_eng_4.pdf

Схемы подключения

Схема подключения

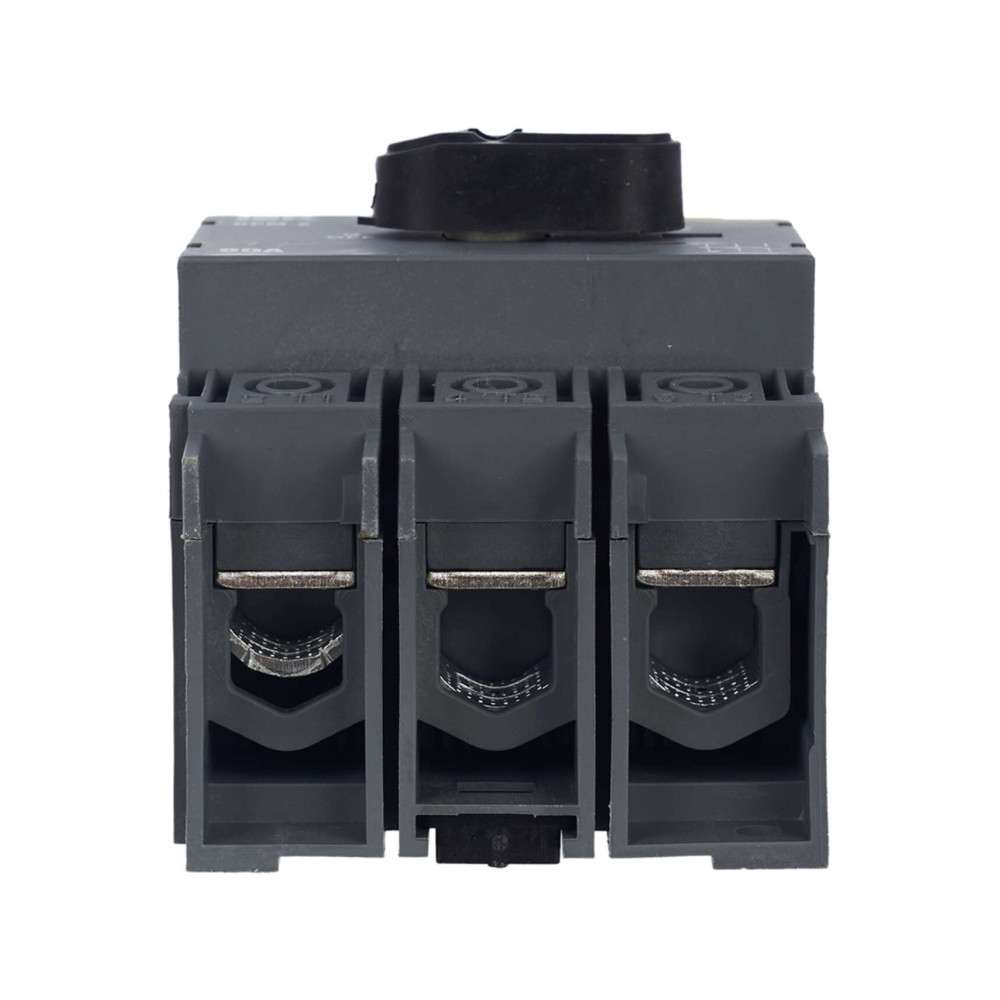

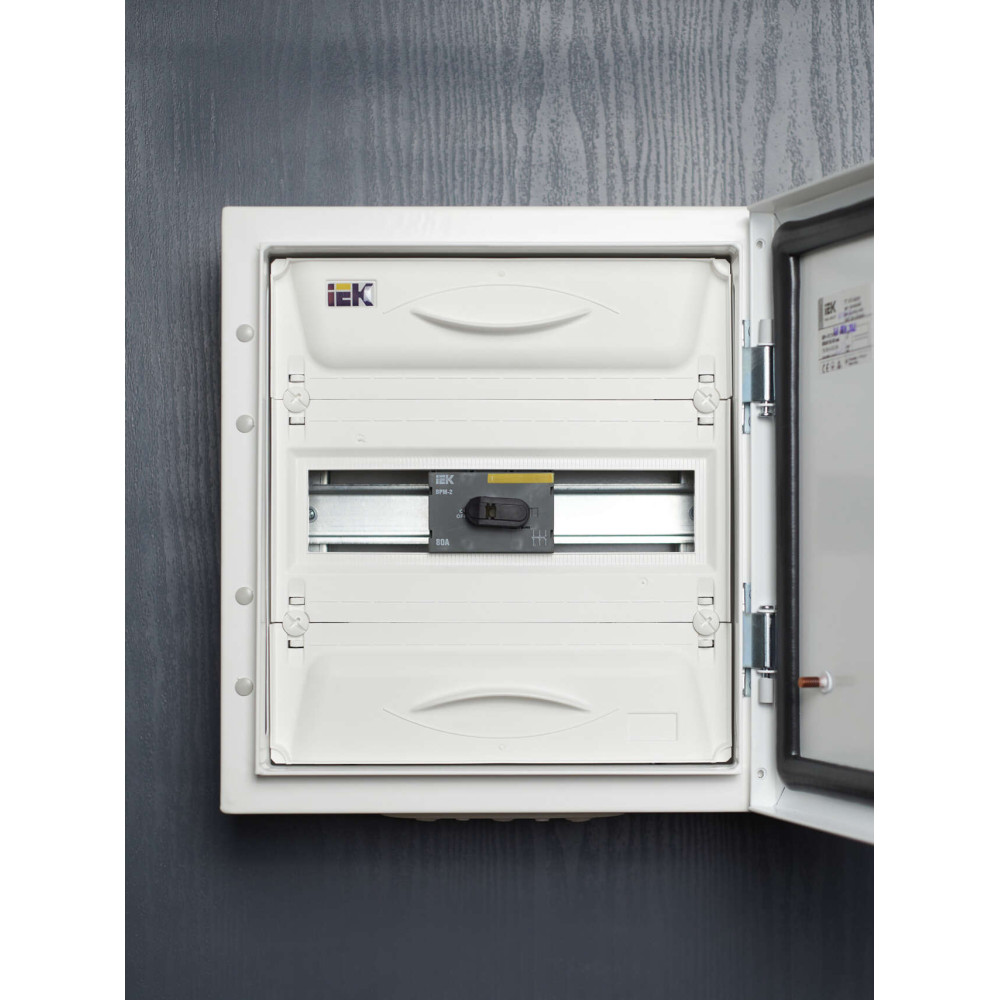

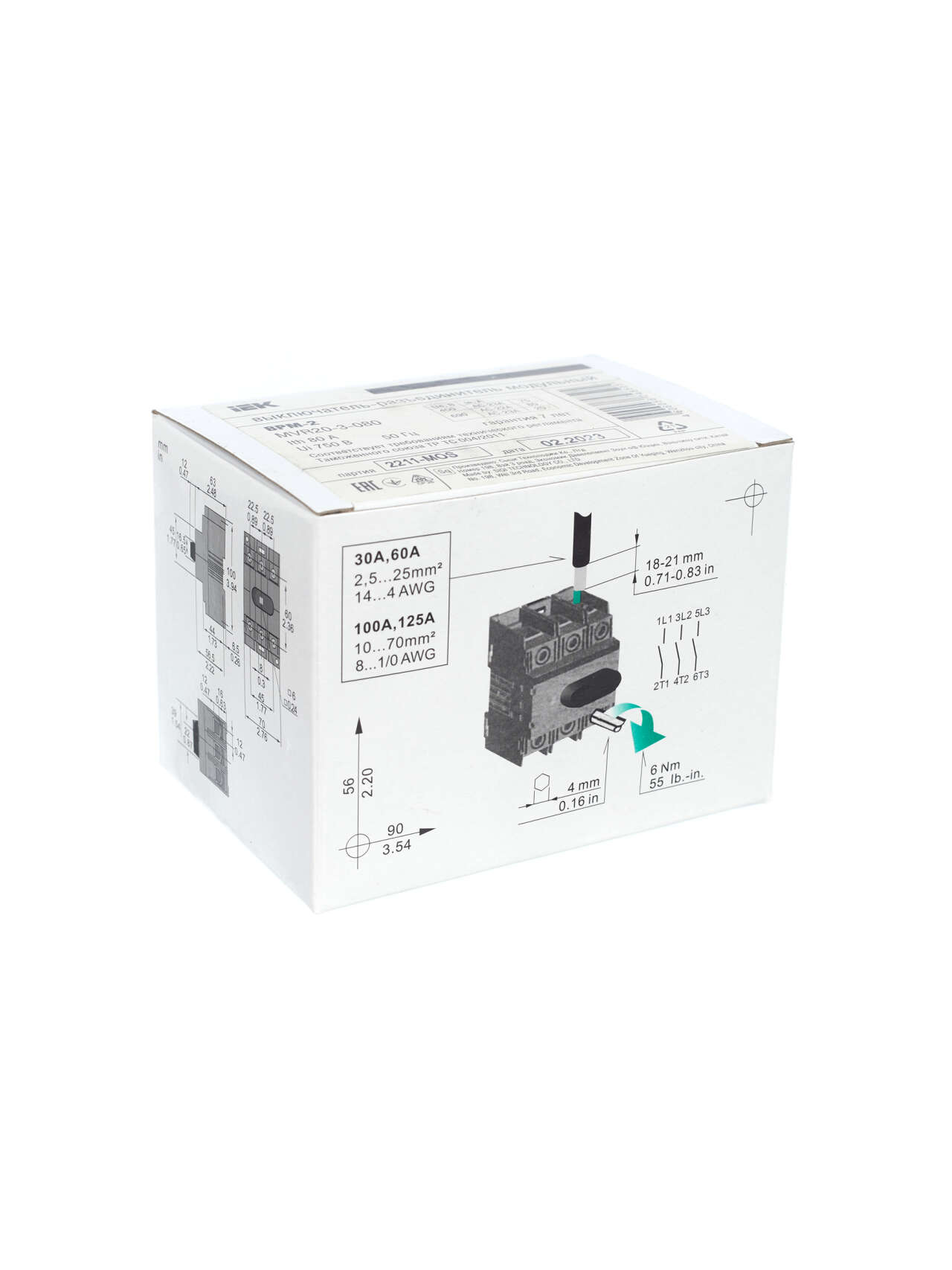

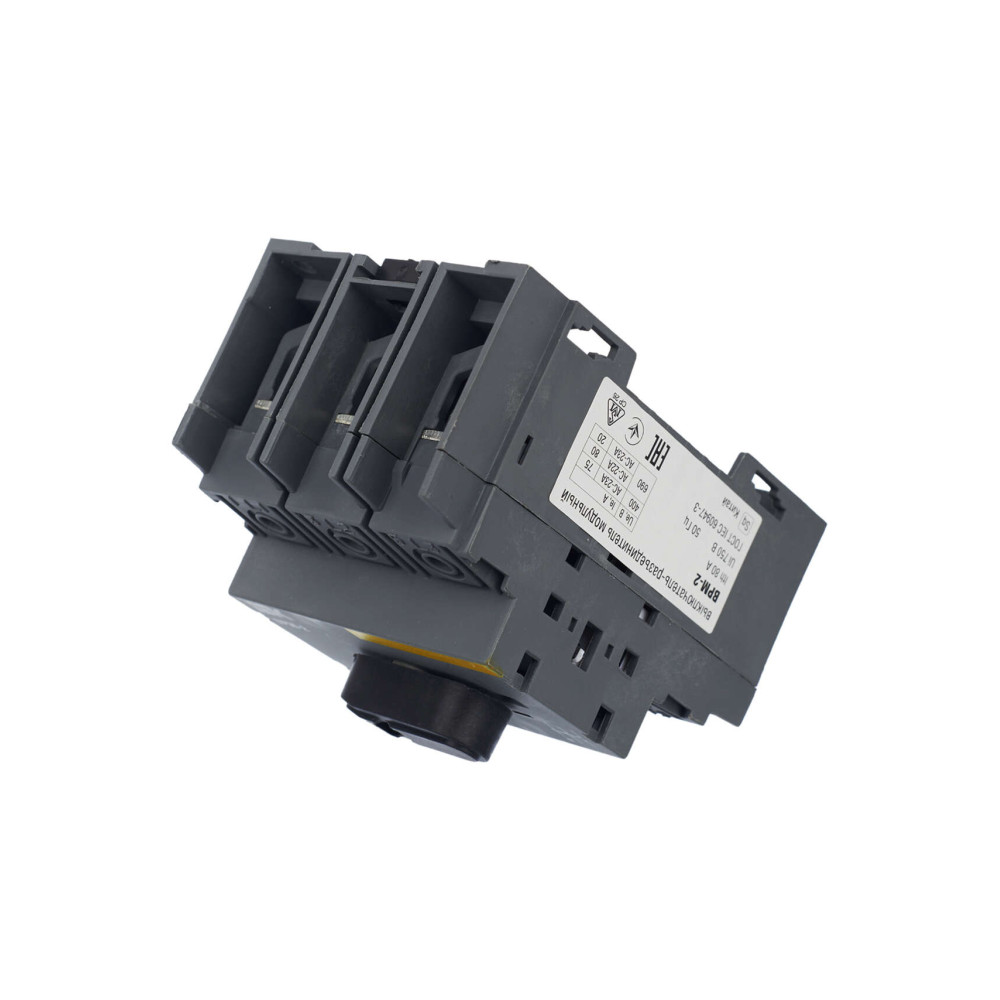

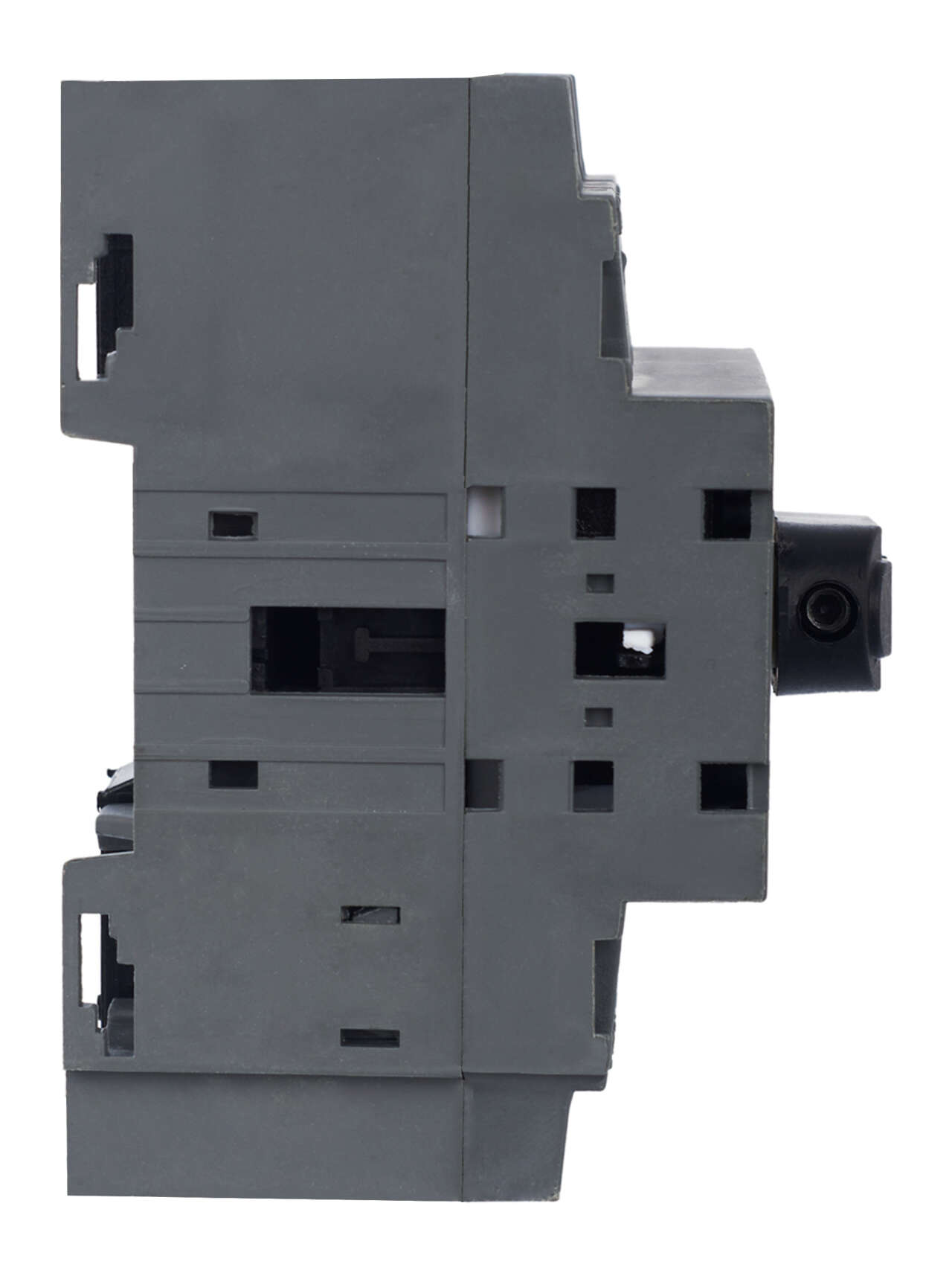

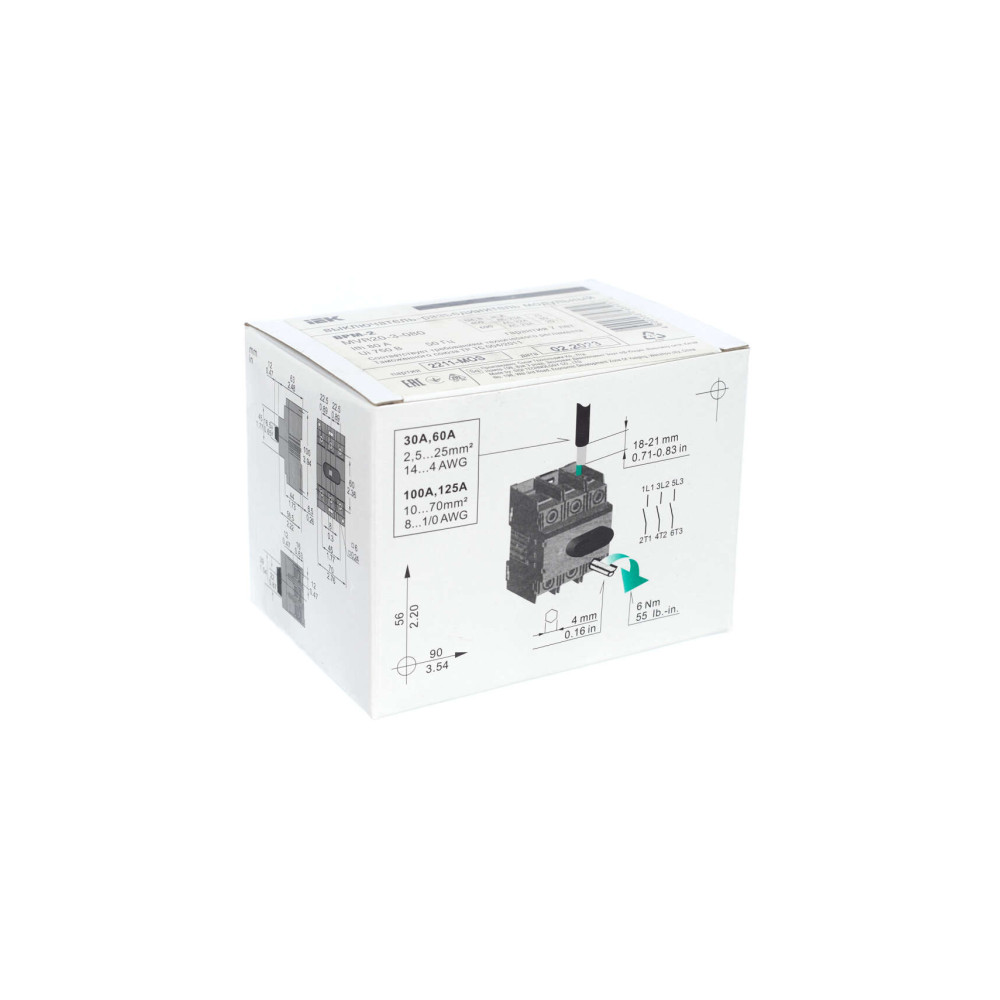

Дополнительные изображения

Отзывы по поставкам продукции от наших партнеров

Класс: Главный выключатель для распред щита (ID: EC001545)

ID	Описание	Значение	Ед. изм.
EF000189	Тип включения или отключения	Выключатель-разъединитель нагрузки
EF000227	Номин ток	80	А
EF001391	Количество полюсов	3
EF000228	Номин раб напряжение	690...400	В
EF000187	Тип напряжения	Перемен./постоян. (AC/DC)
IEK_F001226	Номин раб напряжение DC	440/230	В
IEK_F000201	Электр износостойкость	7500	циклов
IEK_F000223	Мех износостойкость	10000	циклов

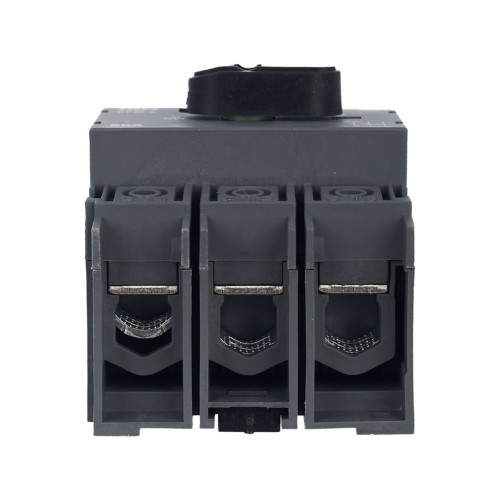

IEK_F001227	Присоединительная способность контактных зажимов	1,5...35	мм²
EF000008	Ширина	69	мм
EF004668	Цвет	Черный
EF005474	Степень защиты - IP	IP20
EF002563	Номин отключающая способность	-	кА
EF004969	Макс поперечное сечение проводника	35	мм²
EF001639	Частота сети	50	Гц
EF000198	С сигнальной лампой - индикатором	Нет
IEK_F000572	Номин кратковрем выдерж в течении 1 с ток Icw	1500	А
EF002578	Номин импульсное выдерживаемое напряжение	8	кВ
EF002950	Ширина по количеству модульных расстояний	3,8
EF002423	Тип лампы	Не применимо
EF000040	Высота	100	мм
IEK_F000410	Диапазон рабочих температур	-25...40	°C
EF005450	Силовое разъединение - согл DIN VDE 0113	Нет
EF004723	Категория применения	АС-22
EF000049	Глубина	87	мм

Характеристики

class Главный выключатель для распред щита
Высота 100
Гарантийный срок, Лет 7
Глубина 87
Диапазон рабочих температур -25...40
Категория применения АС-22
Количество полюсов 3
Макс поперечное сечение проводника 35
Мех износостойкость 10000
Номин импульсное выдерживаемое напряжение 8
Номин кратковрем выдерж в течении 1 с ток Icw 1500
Номин отключающая способность -
Номин раб напряжение 690...400
Номин раб напряжение DC 440/230
Номин ток 80
Присоединительная способность контактных зажимов 1,5...35
С сигнальной лампой - индикатором Нет
Силовое разъединение - согл DIN VDE 0113 Нет
Степень защиты - IP IP20
Тип включения или отключения Выключатель-разъединитель нагрузки
Тип лампы Не применимо
Тип напряжения Перемен./постоян. (AC/DC)
Цвет Черный
Частота сети 50
Ширина 69
Ширина по количеству модульных расстояний 3,8
Электр износостойкость 7500

В наличии на складе: 3 шт.

4500р.

На складе: 3
Код товара: MVR20-3-080
Артикул: MVR20-3-080
