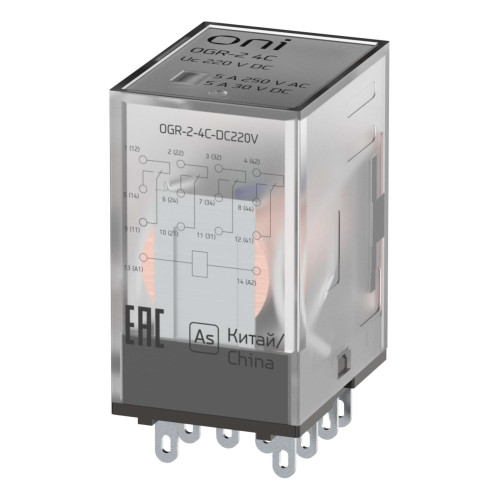

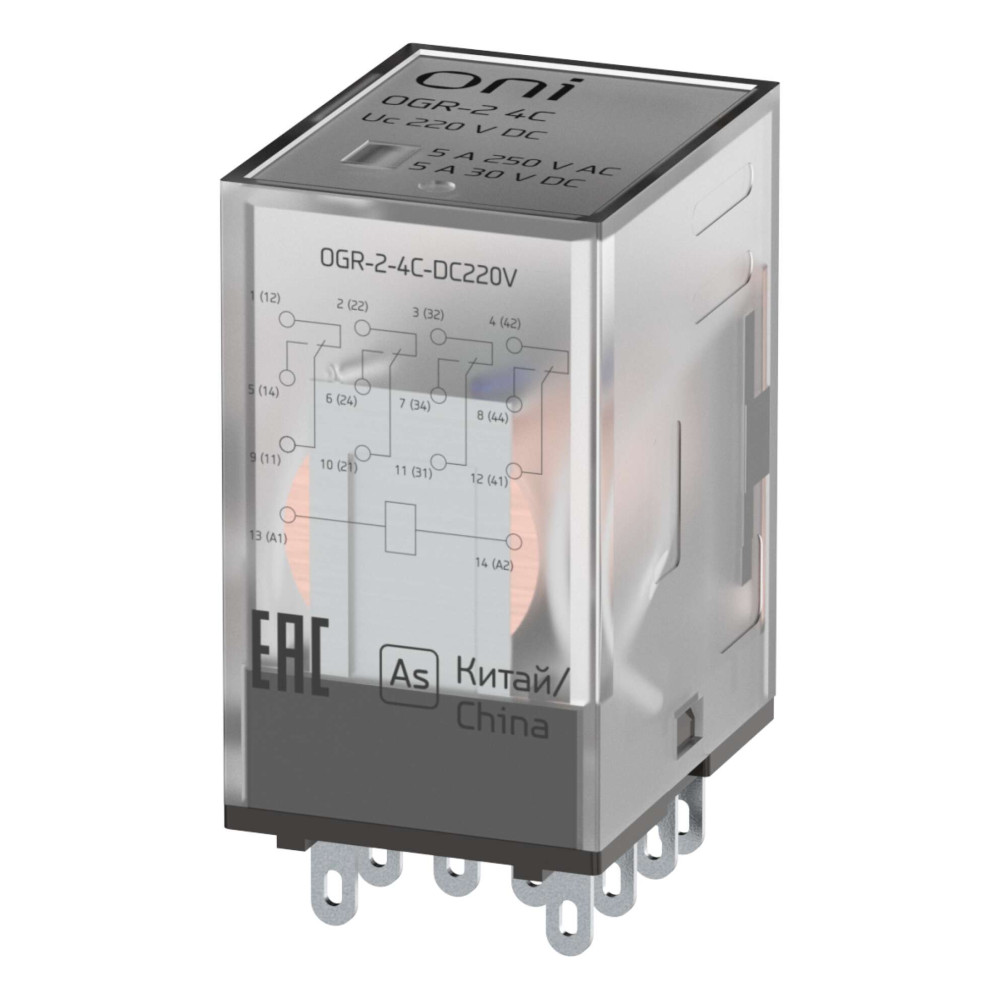

Реле общего назначения OGR-2 4C 220В DC ONI

OGR-2-4C-DC220V

Описание
Характеристики

Реле общего назначения типа OGR и предназначены для гальванической развязки и согласование уровней сигналов.

Аналоги: ORK-1-1C-ACDC230V

Преимущества

Корпус из не поддерживающих горение материалов.
Крепление на DIN-рейку с помощью розетки.
Любое рабочее положение в пространстве.
Коммутация токов до 5А.
Широкий диапазон рабочих температур от минус 40°С до плюс 70°С.
Высококачественные материалы корпуса и контактов.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
ONI_Rele_OGR_passp_3_mult.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

Класс: Промежуточное реле (ID: EC001437)

ID	Описание	Значение	Ед. изм.
EF008242	Тип напряжения управления	Постоянный (DC)
EF003980	Номин напряж питания цепи управ Us пост тока DC	220	В
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	-	В
EF008257	Количество переключающих контактов	4
EF000001	Номин ток	5	А
EF003358	Тип переключающих контактов	Двойной контакт
EF000198	С сигнальной лампой - индикатором	Нет
IEK_F000384	Тип присоед разъема	ORS-G
EF003961	Тип подключения	Разъемное (штекерное) соединение
EF003359	В комплекте с розеткой	Нет
EF005474	Степень защиты - IP	IP20
IEK_F000223	Мех износостойкость	10000000	циклов
EF003355	Полюсность	Свободная полюсность
EF003357	С перекидными контактами	Да
IEK_F000347	Номин раб напряжение DC контактов	30	В
EF002386	Температура эксплуатации	-40...70	°C
EF000008	Ширина	21.0	мм
EF008256	Кол-во норм разомкнутых - НО контактов	4
EF008255	Кол-во нормально замкнутых - НЗ контактов	4
IEK_F000346	Номин раб напряжение AC контактов	250	В
IEK_F000201	Электр износостойкость	100000	циклов
EF000049	Глубина	36	мм
EF003356	Тип управления или переключения	Моностабильное
EF000040	Высота	28	мм

Характеристики

class Промежуточное реле
В комплекте с розеткой Нет
Высота 28
Гарантийный срок, Лет 1
Глубина 36
Кол-во норм разомкнутых - НО контактов 4
Кол-во нормально замкнутых - НЗ контактов 4
Количество переключающих контактов 4
Мех износостойкость 10000000
Номин напряж питания цепи управ Us пост тока DC 220
Номин напряжение питания цепи управ Us AC 50 Гц -
Номин раб напряжение AC контактов 250
Номин раб напряжение DC контактов 30
Номин ток 5
Полюсность Свободная полюсность
С перекидными контактами Да
С сигнальной лампой - индикатором Нет
Степень защиты - IP IP20
Температура эксплуатации -40...70
Тип напряжения управления Постоянный (DC)
Тип переключающих контактов Двойной контакт
Тип подключения Разъемное (штекерное) соединение
Тип присоед разъема ORS-G
Тип управления или переключения Моностабильное
Ширина 21.0
Электр износостойкость 100000

В наличии на складе: 931 шт.

640р.

На складе: 931
Код товара: OGR-2-4C-DC220V
Артикул: OGR-2-4C-DC220V
