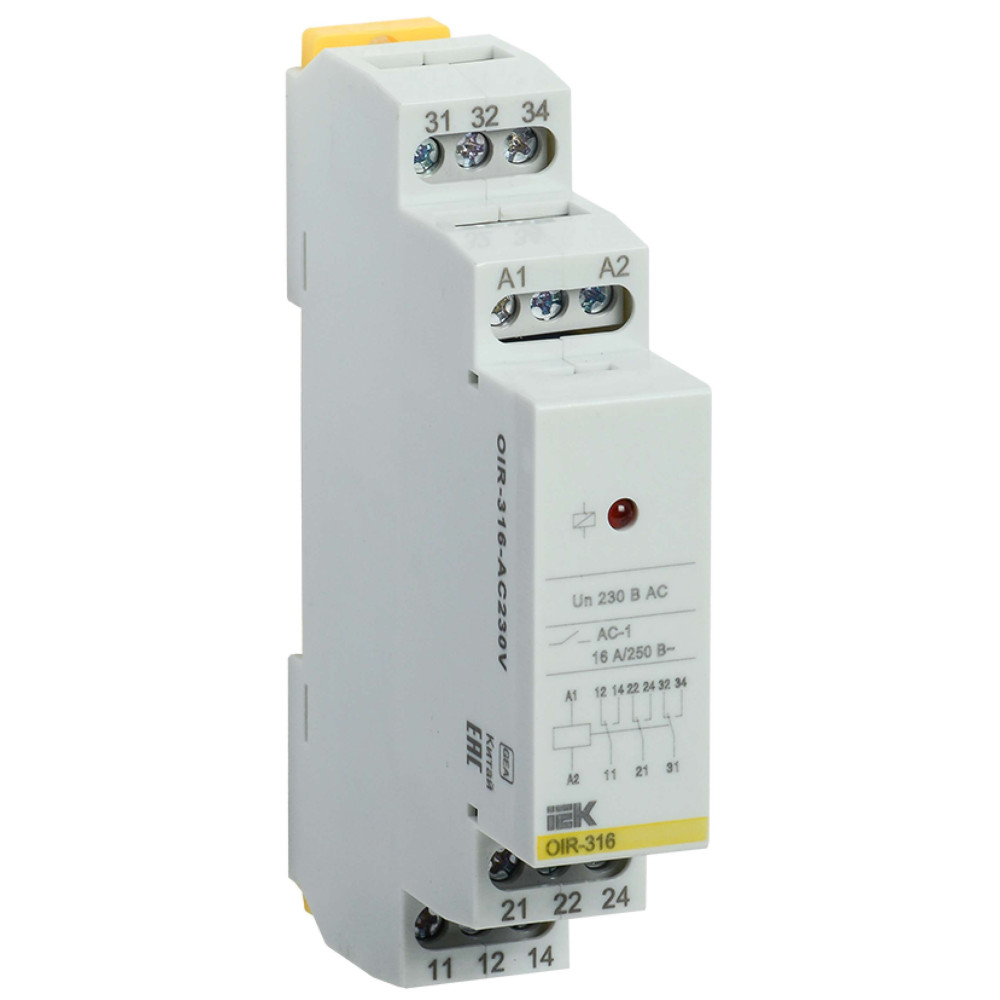

Реле промежуточное модульное OIR 3 контакта 16А 230В AC IEK

OIR-316-AC230V

Описание
Характеристики

Предназначено для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления. Три контактных группы, с коммутационной возможностью до 16А каждая. Номинальное напряжение катушки реле 230В AC.

Аналоги: OIR-116-AC230V

Преимущества

Обеспечение гальванической развязки и коммутации силовых и сигнальных цепей.
Управление тремя силовыми и сигнальными цепями по одной команде.
Простая удобная индикация работы.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35мм DIN-рейку.
Корпус из не поддерживающих горение материалов.

Документация

Сертификаты

Дополнительные изображения

Модели для проектировщиков

Класс: Промежуточное реле (ID: EC001437)

ID	Описание	Значение	Ед. изм.
EF008242	Тип напряжения управления	Переменный (AC)
EF003980	Номин напряж питания цепи управ Us пост тока DC	-	В
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	230	В
EF008257	Количество переключающих контактов	3
EF000001	Номин ток	16	А
EF003358	Тип переключающих контактов	Одинарный контакт
IEK_F000383	Кол-во групп переключающих контактов	3
EF000198	С сигнальной лампой - индикатором	Да
EF003961	Тип подключения	Винтовое соединение
IEK_F000376	Мощность катушки управления при AC 230 В	3.0	ВА
EF003359	В комплекте с розеткой	Нет
EF000008	Ширина	18.0	мм
EF003357	С перекидными контактами	Да
EF003340	Со съемными зажимами	Нет
IEK_F000347	Номин раб напряжение DC контактов	24	В
EF000049	Глубина	64	мм
IEK_F000201	Электр износостойкость	≥ 10^6	циклов
EF000040	Высота	90	мм
EF002386	Температура эксплуатации	-20...55	°C
EF008255	Кол-во нормально замкнутых - НЗ контактов	3
IEK_F000346	Номин раб напряжение AC контактов	250	В
EF008256	Кол-во норм разомкнутых - НО контактов	3
EF003356	Тип управления или переключения	Моностабильное
IEK_F000223	Мех износостойкость	≥ 10^7	циклов
EF003355	Полюсность	Определенная полюсность
EF005474	Степень защиты - IP	IP20

Характеристики

class Промежуточное реле
В комплекте с розеткой Нет
Высота 90
Гарантийный срок, Лет 1
Глубина 64
Кол-во групп переключающих контактов 3
Кол-во норм разомкнутых - НО контактов 3
Кол-во нормально замкнутых - НЗ контактов 3
Количество переключающих контактов 3
Мех износостойкость ≥ 10^7
Мощность катушки управления при AC 230 В 3.0
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение питания цепи управ Us AC 50 Гц 230
Номин раб напряжение AC контактов 250
Номин раб напряжение DC контактов 24
Номин ток 16
Полюсность Определенная полюсность
С перекидными контактами Да
С сигнальной лампой - индикатором Да
Со съемными зажимами Нет
Степень защиты - IP IP20
Температура эксплуатации -20...55
Тип напряжения управления Переменный (AC)
Тип переключающих контактов Одинарный контакт
Тип подключения Винтовое соединение
Тип управления или переключения Моностабильное
Ширина 18.0
Электр износостойкость ≥ 10^6

В наличии на складе: 1222 шт.

2110р.

На складе: 1222
Код товара: OIR-316-AC230V
Артикул: OIR-316-AC230V
