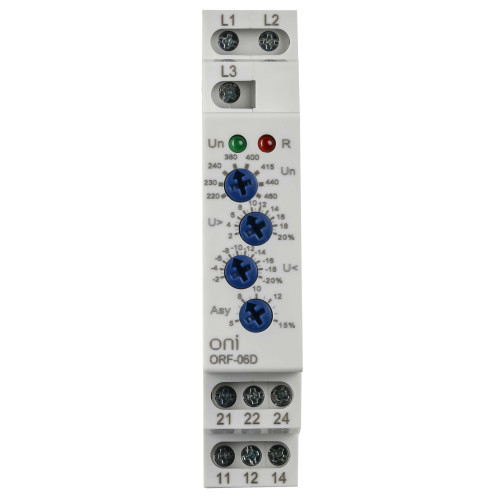

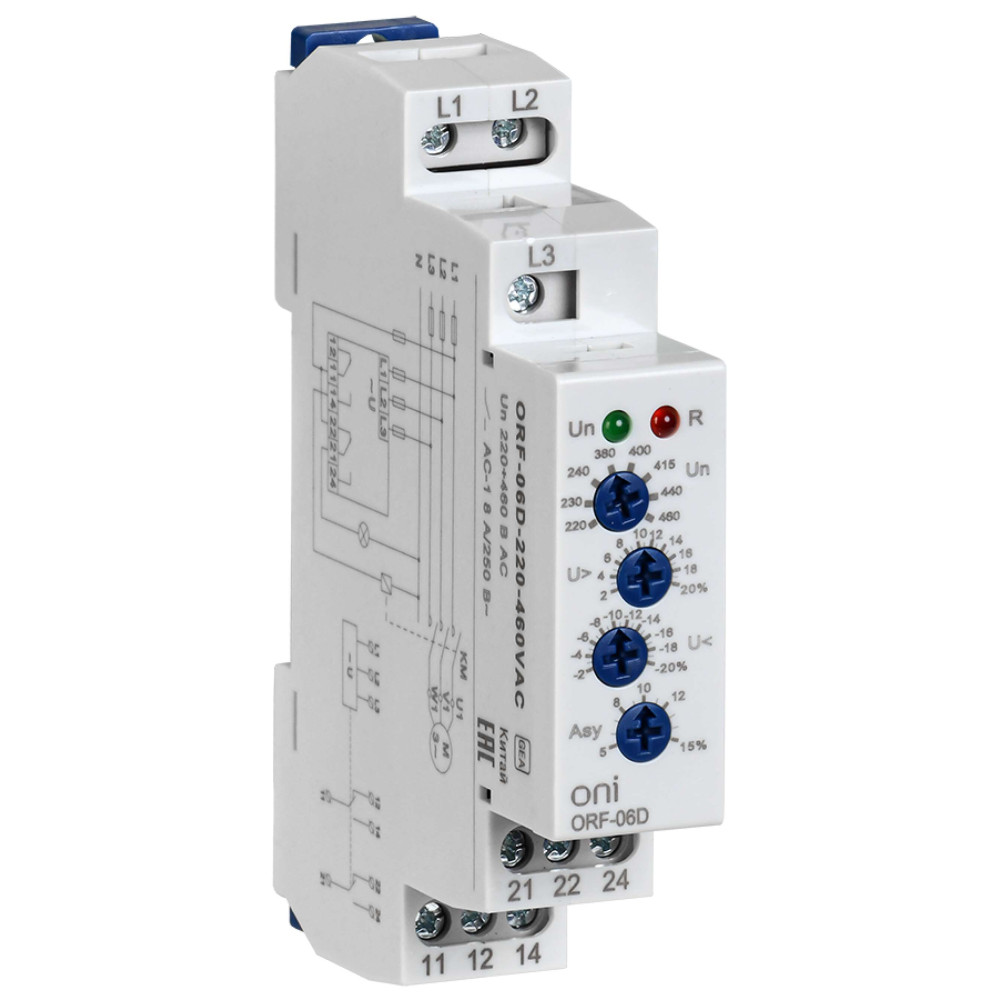

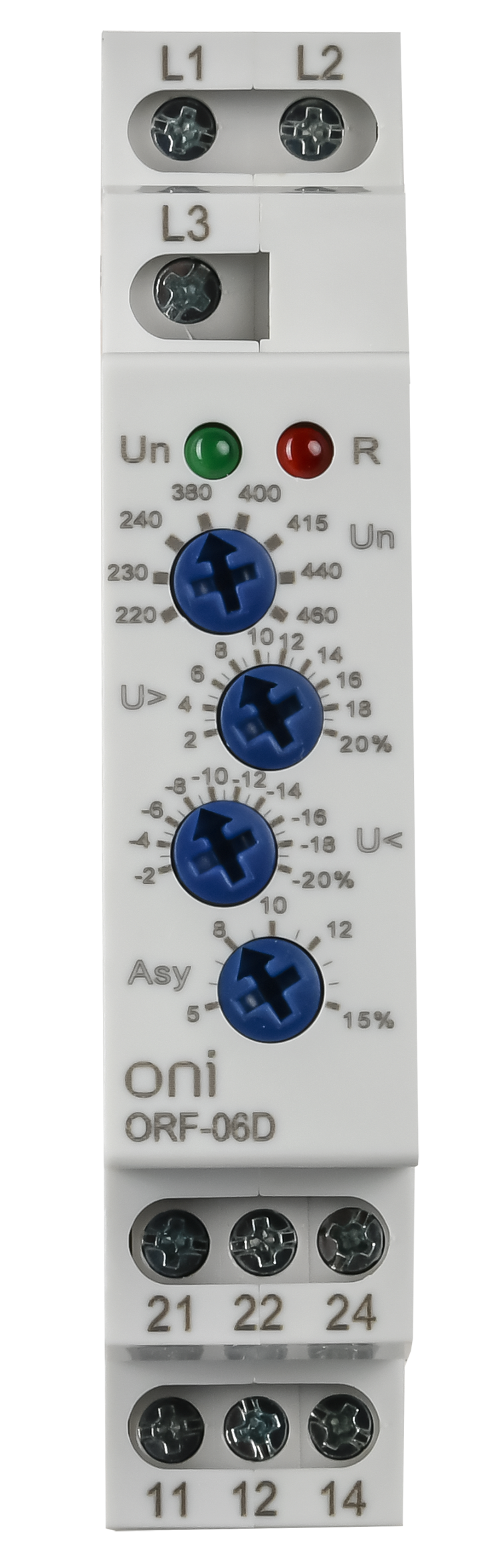

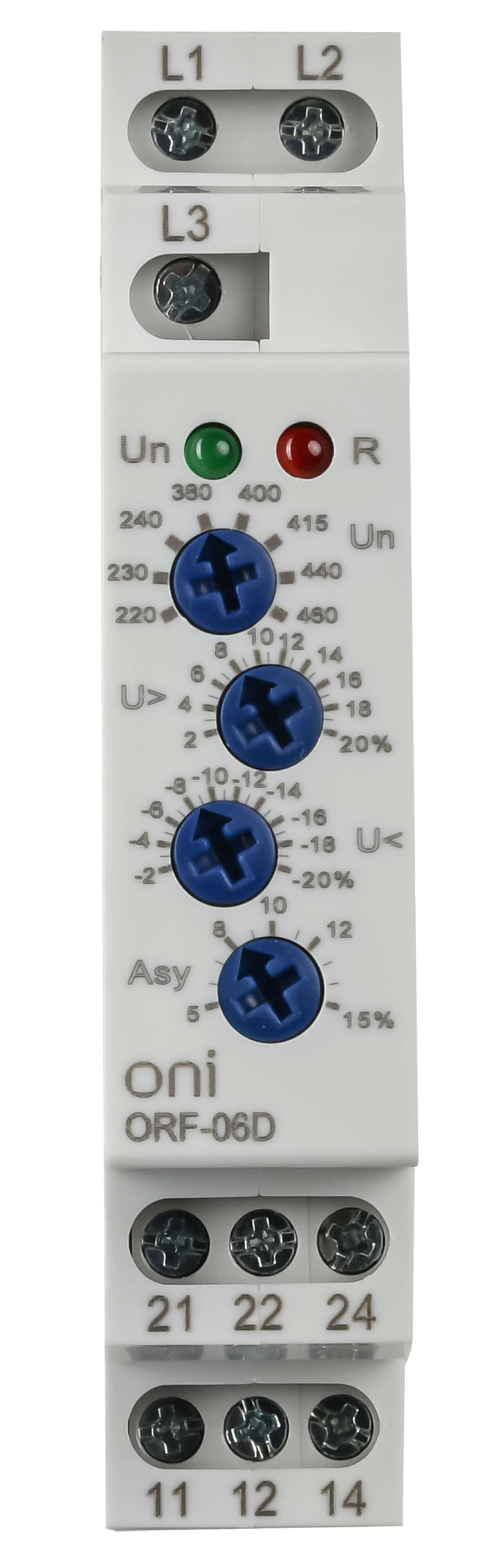

Реле контроля фаз ORF-06D 3 фазы 2 контакта 220-460В AC ONI
133480-ORF-06D-220-460VAC
Реле контроля фаз ORF предназначены, в зависимости от модели, для контроля параметров электрической сети (чередование фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение) и защиты чувствительных к этим параметрам потребителей посредством передачи с необходимой задержкой по времени команды исполнительным устройствам, для включения/отключения исполнительных механизмов.
Преимущества
- Широкий набор функций (контроль чередования фаз, обрыв фаз, асимметрия, повышенное и пониженное напряжение).
- Для настройки требуется только отвертка.
- Фиксированные уставки - оборудование типа "поставил и забыл".
- Широкий диапазон измеряемого (линейного) напряжения от 176 В до 552 В.
- Широкий диапазон рабочих температур от минус 20°С до плюс 55°С.
- Информативная светодиодная индикация состояния реле.
- Элементная база от ведущих мировых производителей.
- Крепление на стандартную 35 мм DIN-рейку.
- Корпус из не поддерживающих горение материалов.
Документация
Сертификаты
Паспорта и РЭ

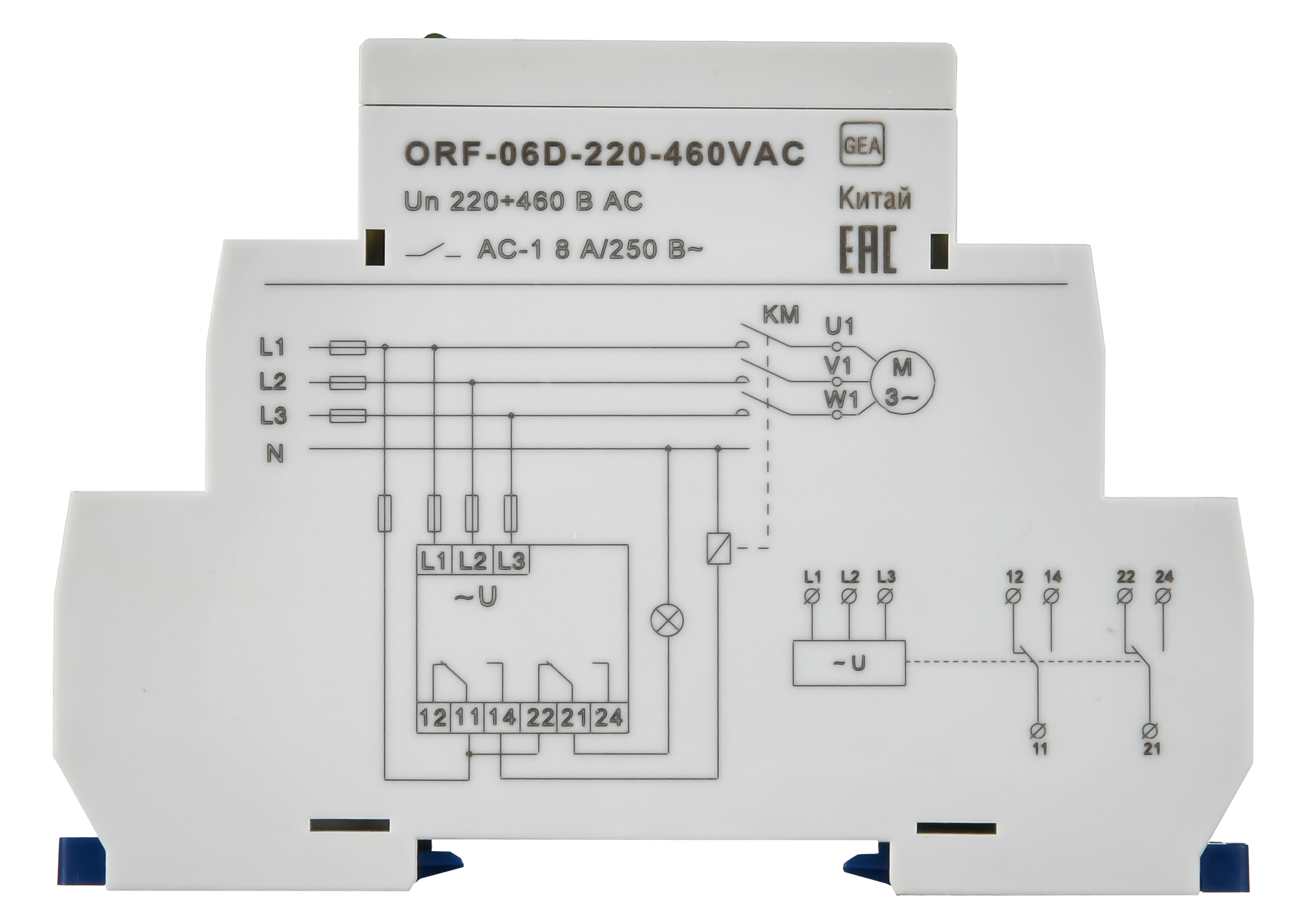

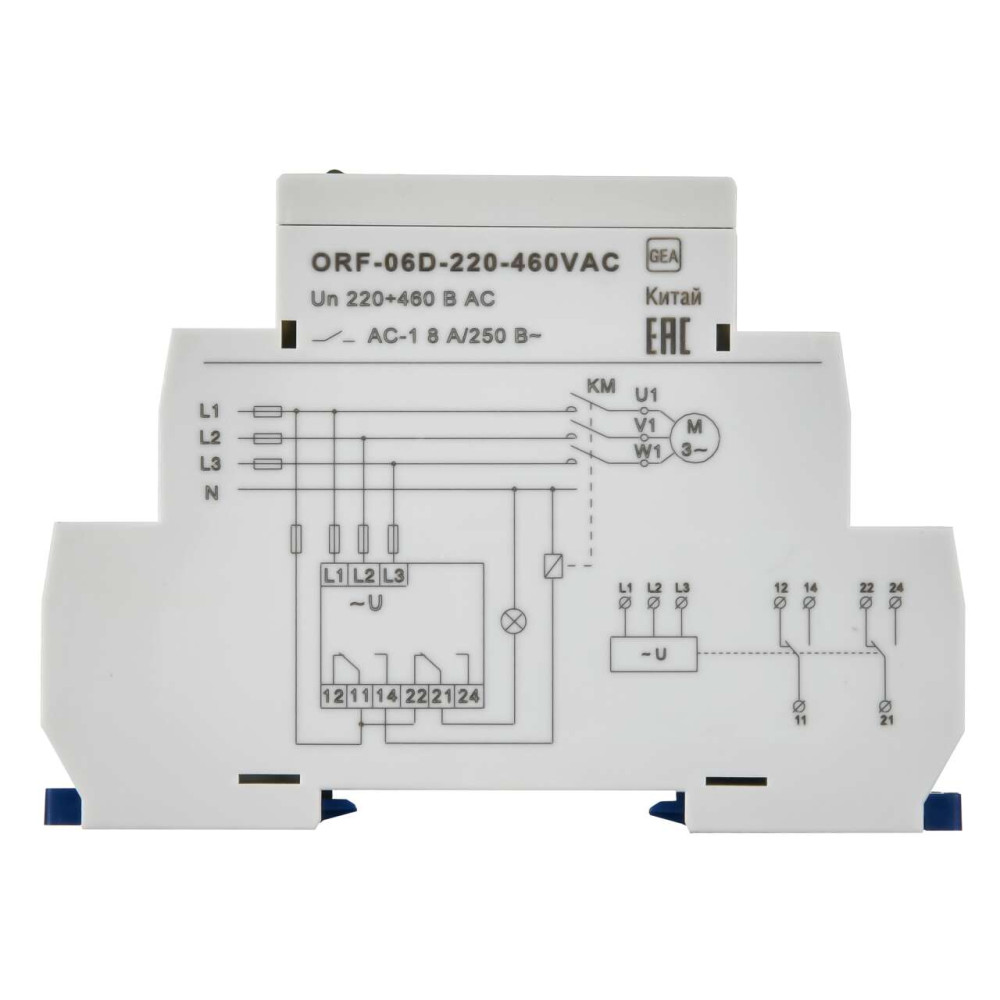

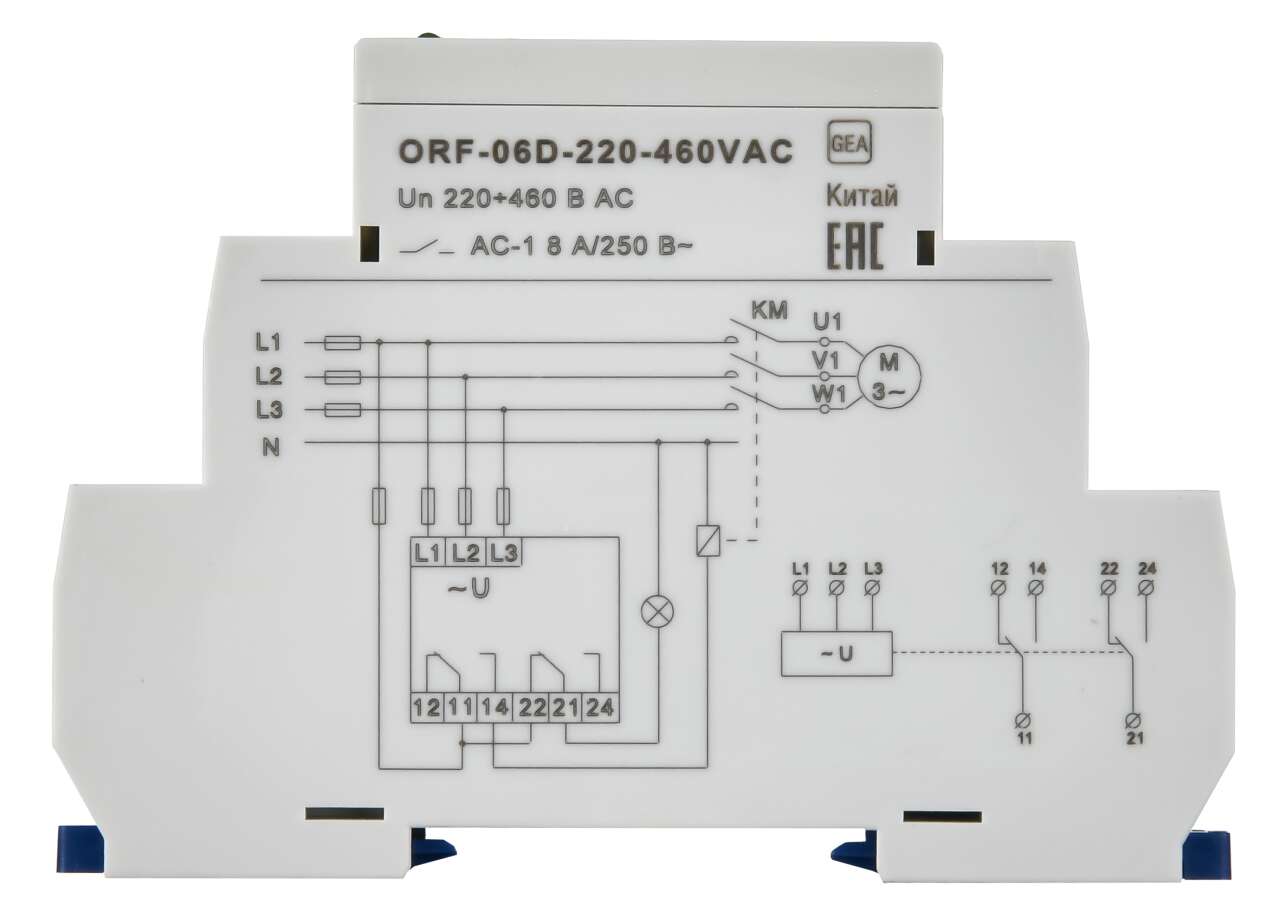

Схемы подключения

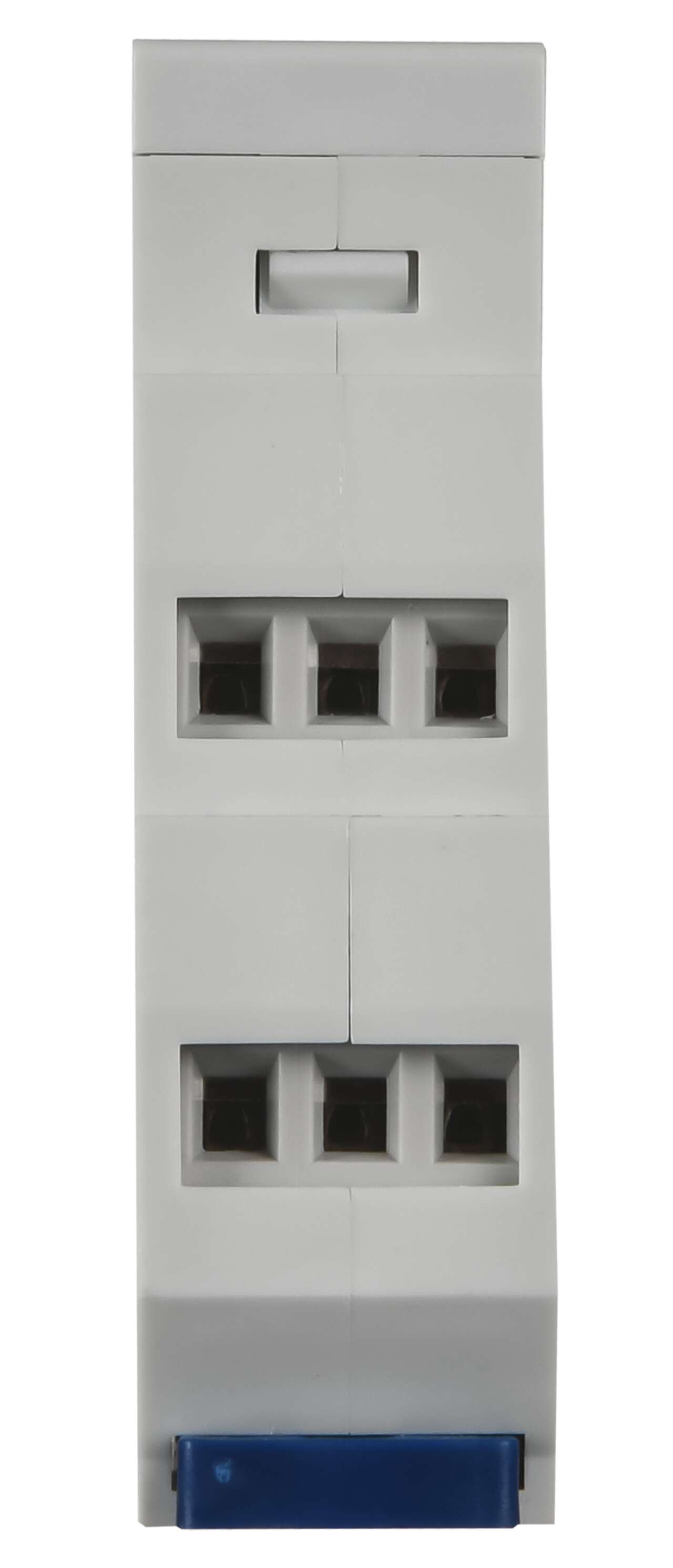

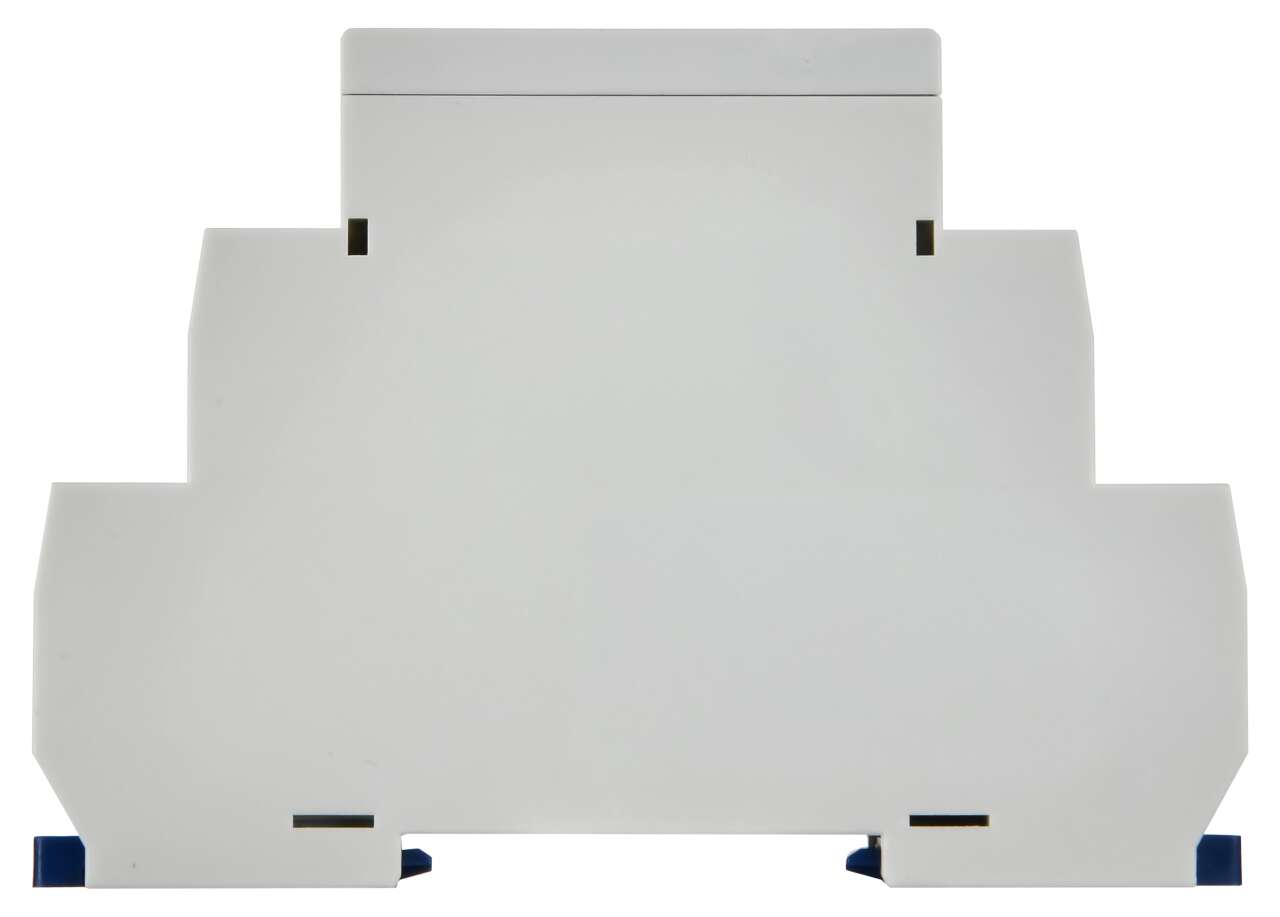

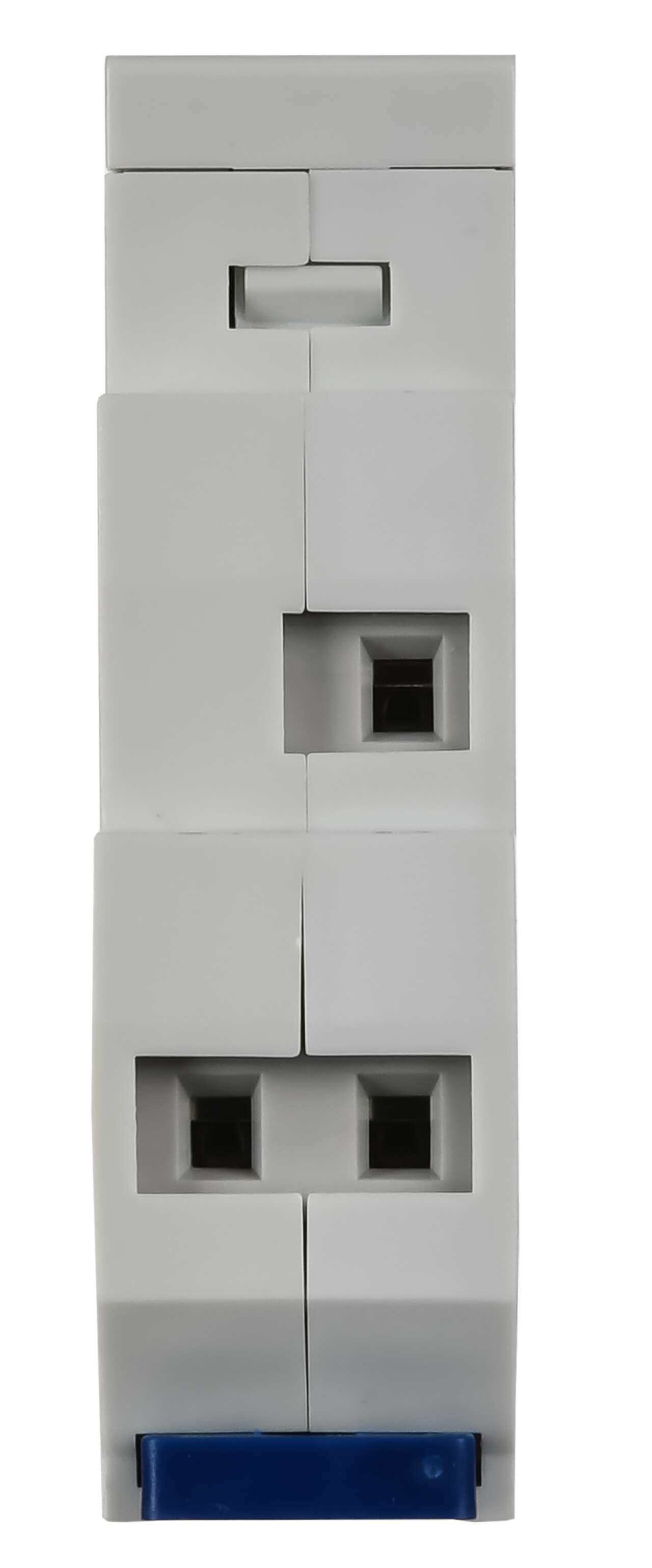

Дополнительные изображения
- Изображение
Relay_control_phase_ORF_passport_3_G.jpg - Изображение
ORF-06D-220-460VAC_DOP_3.png - Изображение
ONI_Rele_kontr_faz_passp_mult_7_S.jpg - Изображение
listovka_ONI_Rele_kontrolya_faz.pdf - Изображение
ORF-06D-220-460VAC_DOP_2.png - Изображение
ORF-06D-220-460VAC_DOP_6.png - Изображение
ORF-06D-220-460VAC_DOP_1.png - Изображение
ORF-06D-220-460VAC_DOP_4.png - Изображение
Модели для проектировщиков
Характеристики
- class Реле контроля фаз
- Время срабатывания 2
- Высота 90
- Гарантийный срок, Лет 1
- Гистерезис 2
- Глубина 64
- Диапазон напряжения 176...552
- Диапазон уставок по напряжению 2...20
- Диапазон частоты питающего напряжения 45...65
- Индикатор наличия напряжения Зелёный светодиод (Un)
- Индикатор срабатывания реле Красный светодиод (R)
- Категория перенапряжения 3
- Количество переключающих контактов 2
- Контроль макс напряжения Да
- Контроль минимального напряжения Да
- Контроль обрыва фаз Да
- Контроль перекоса фаз Да
- Контроль чередования фаз Да
- Макс задержка на включение -
- Макс задержка на отключение 2
- Макс сечение кабеля 6
- Мех износостойкость 10^7
- Мин задержка на включение 0.5
- Мин задержка на отключение 2
- Напряжение питания 220...460
- Номин напряж питания цепи управ Us пост тока DC -
- Номин напряжение контактной группы 250 АС / 24 DC
- Номин напряжение питания цепи управ Us AC 50 Гц 220...460
- Номин ток контактных групп при АС-1 8
- Погрешность измерений 1
- Рабочее положение Любое
- Ремонтопригодность Нет
- Степень загрязнения 2
- Степень защиты IP клеммы IP20
- Степень защиты IP лицевая панель IP40
- Температура эксплуатации -20...55
- Тип измеряемого напряжения Переменный (AC)
- Тип монтажа DIN-рейка (стандарт) 35 мм
- Тип напряжения управления Переменный (AC)
- Ширина 18
- Электр износостойкость 10^5
В наличии на складе: 234 шт.
4880.00р.
- На складе
- Код товара: ORF-06D-220-460VAC
- Артикул: 133480-ORF-06D-220-460VAC
