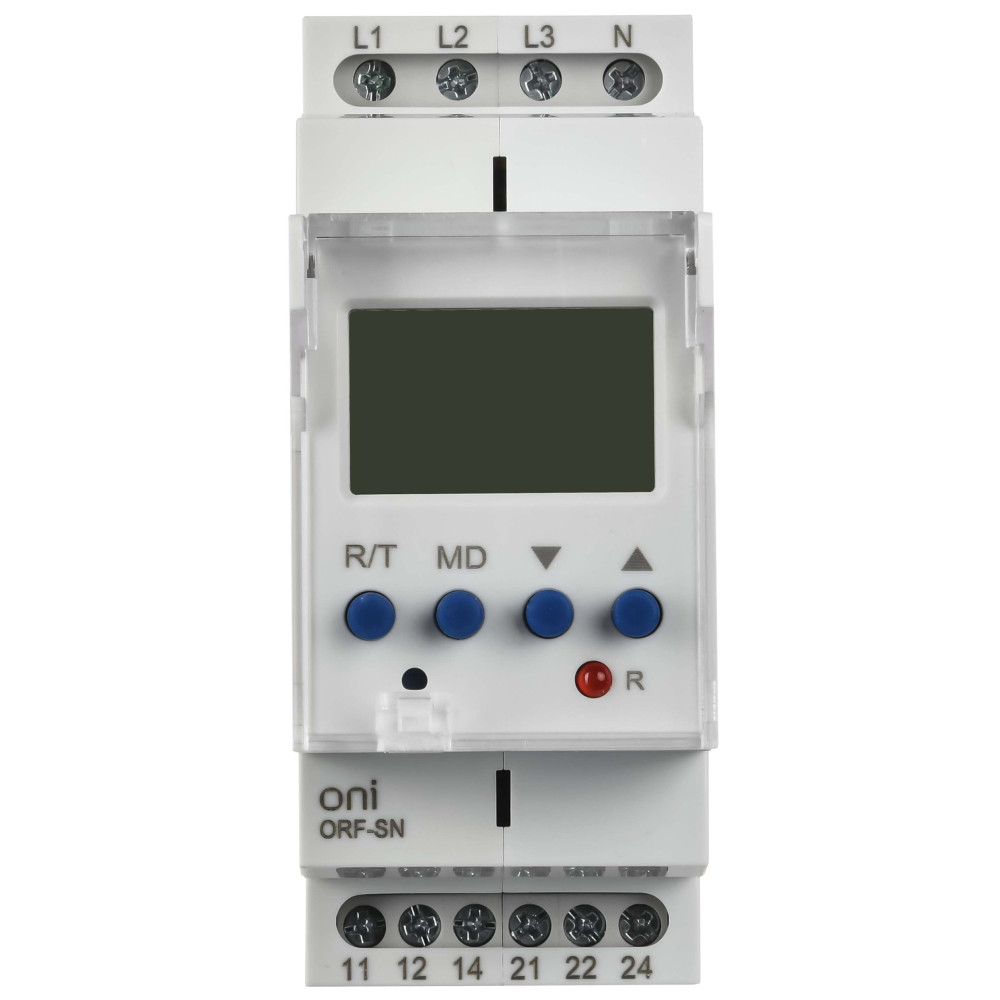

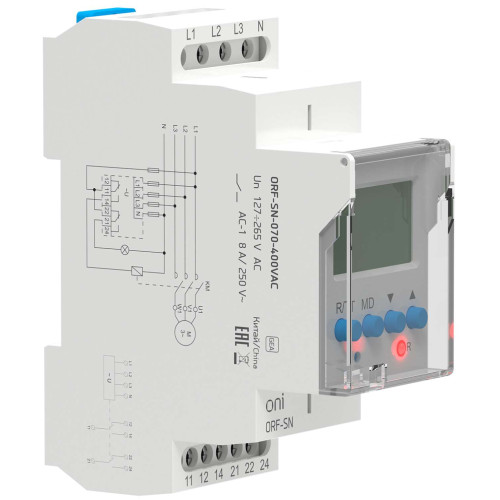

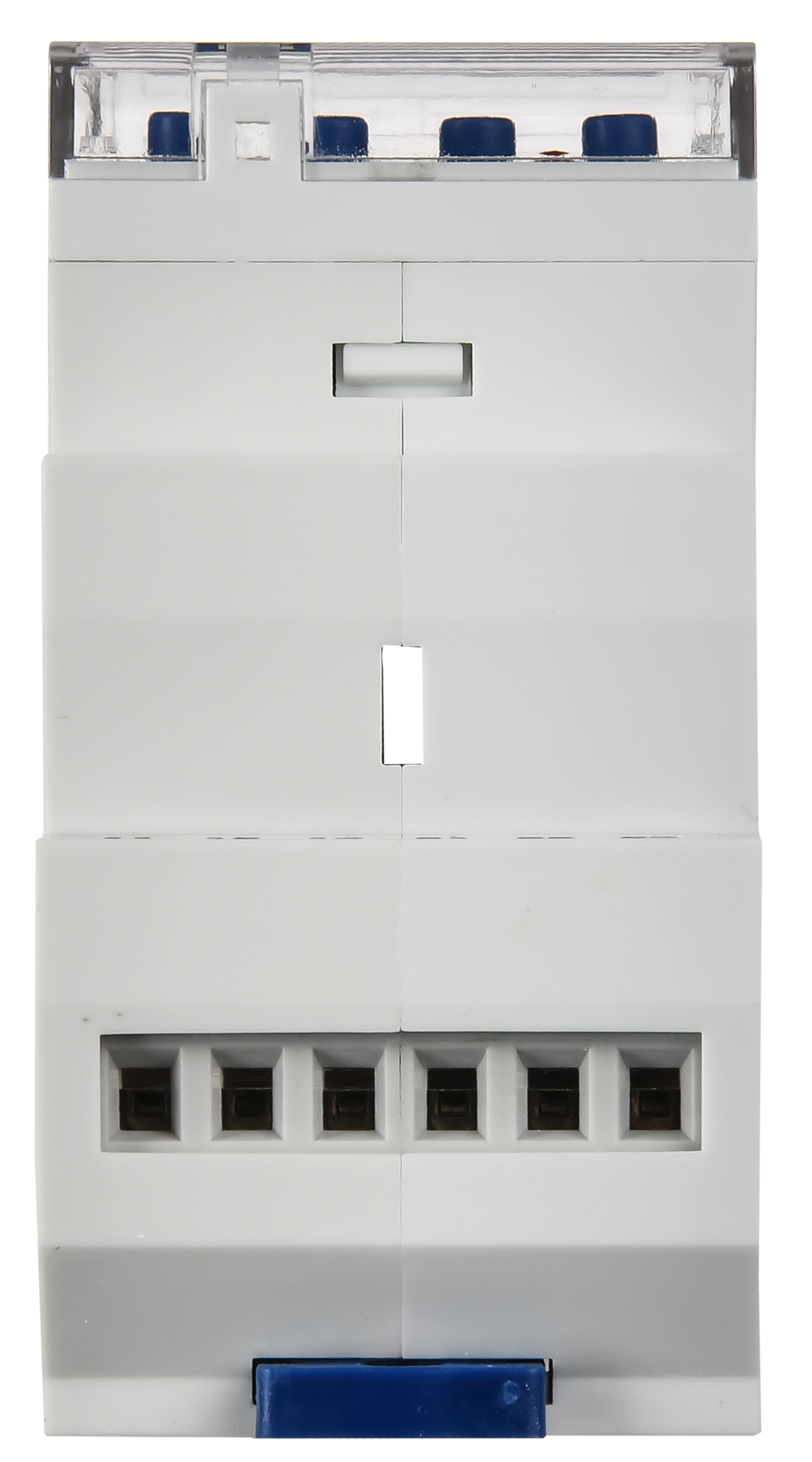

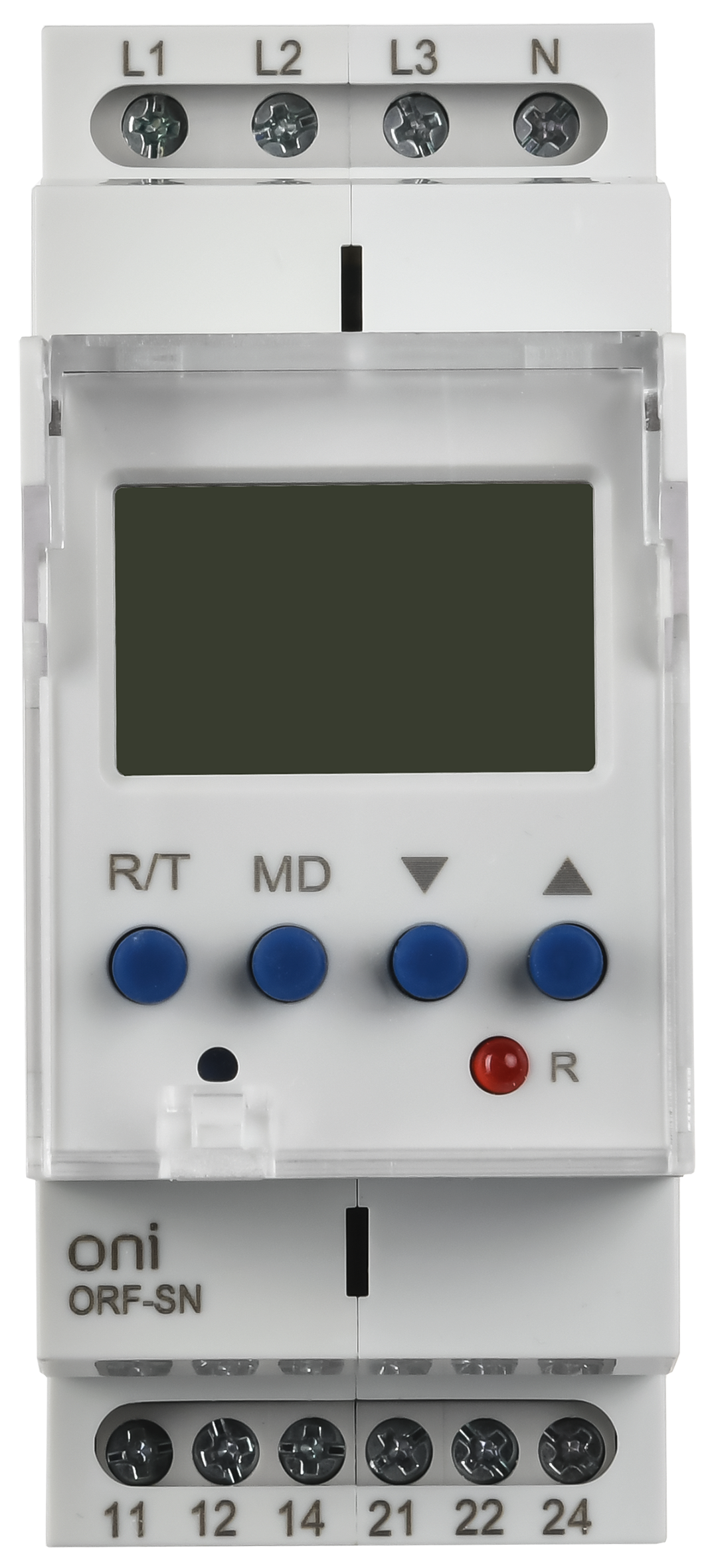

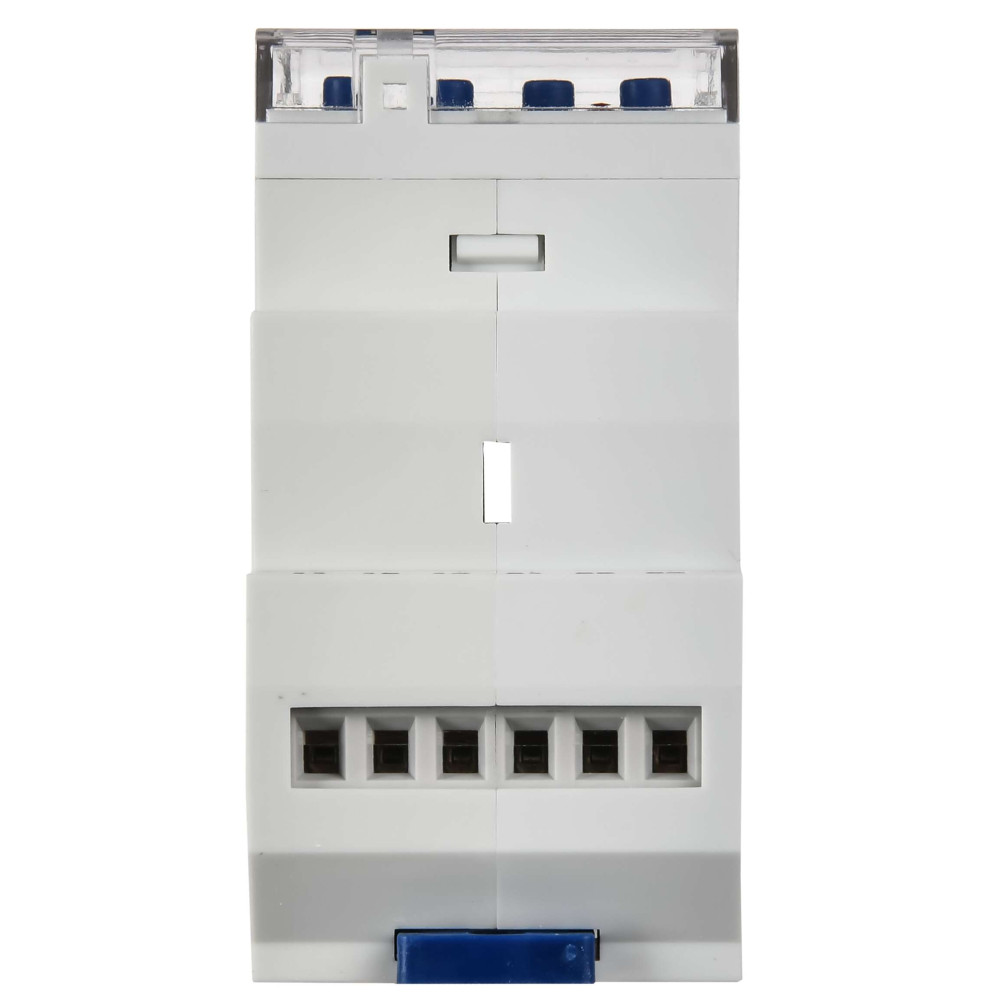

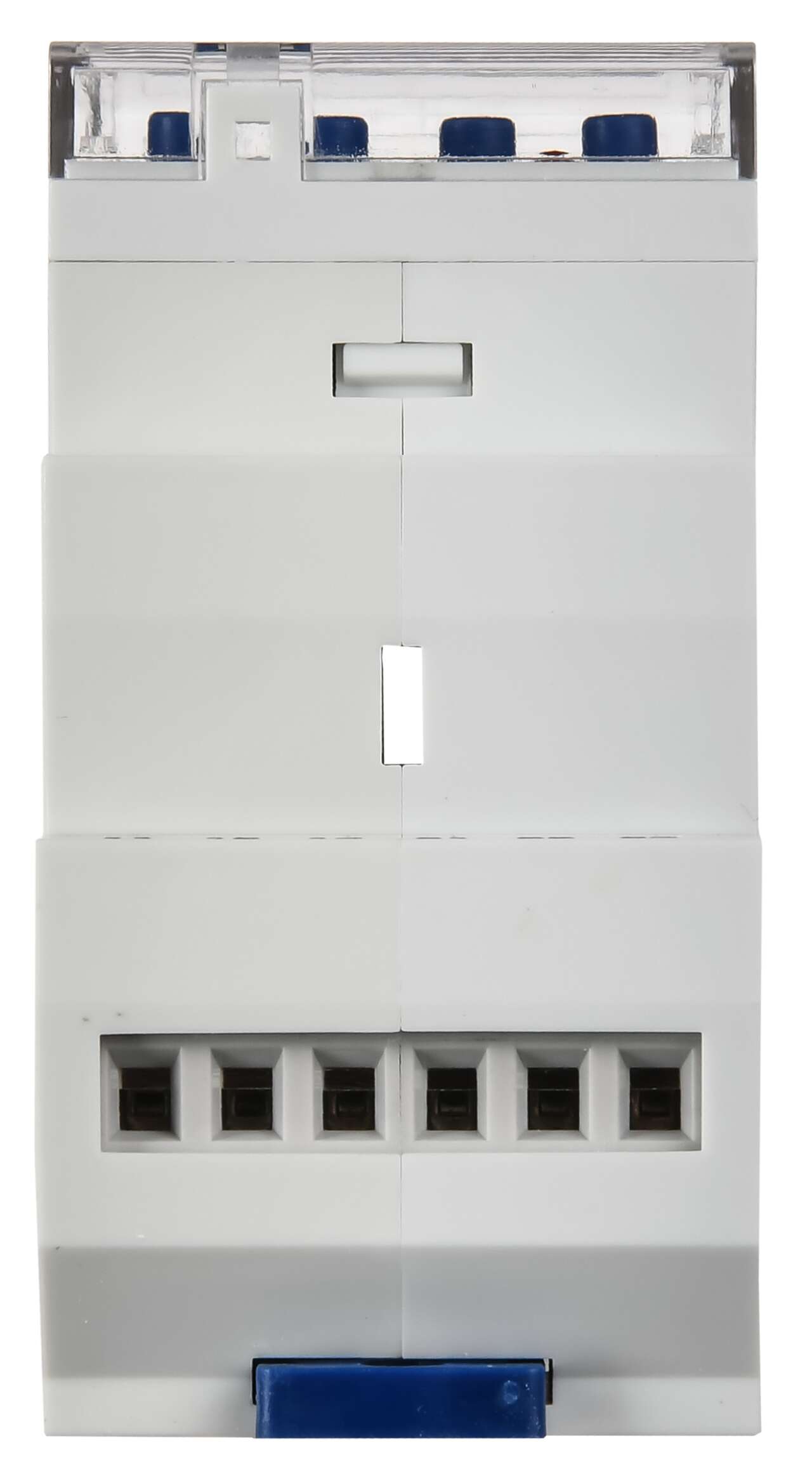

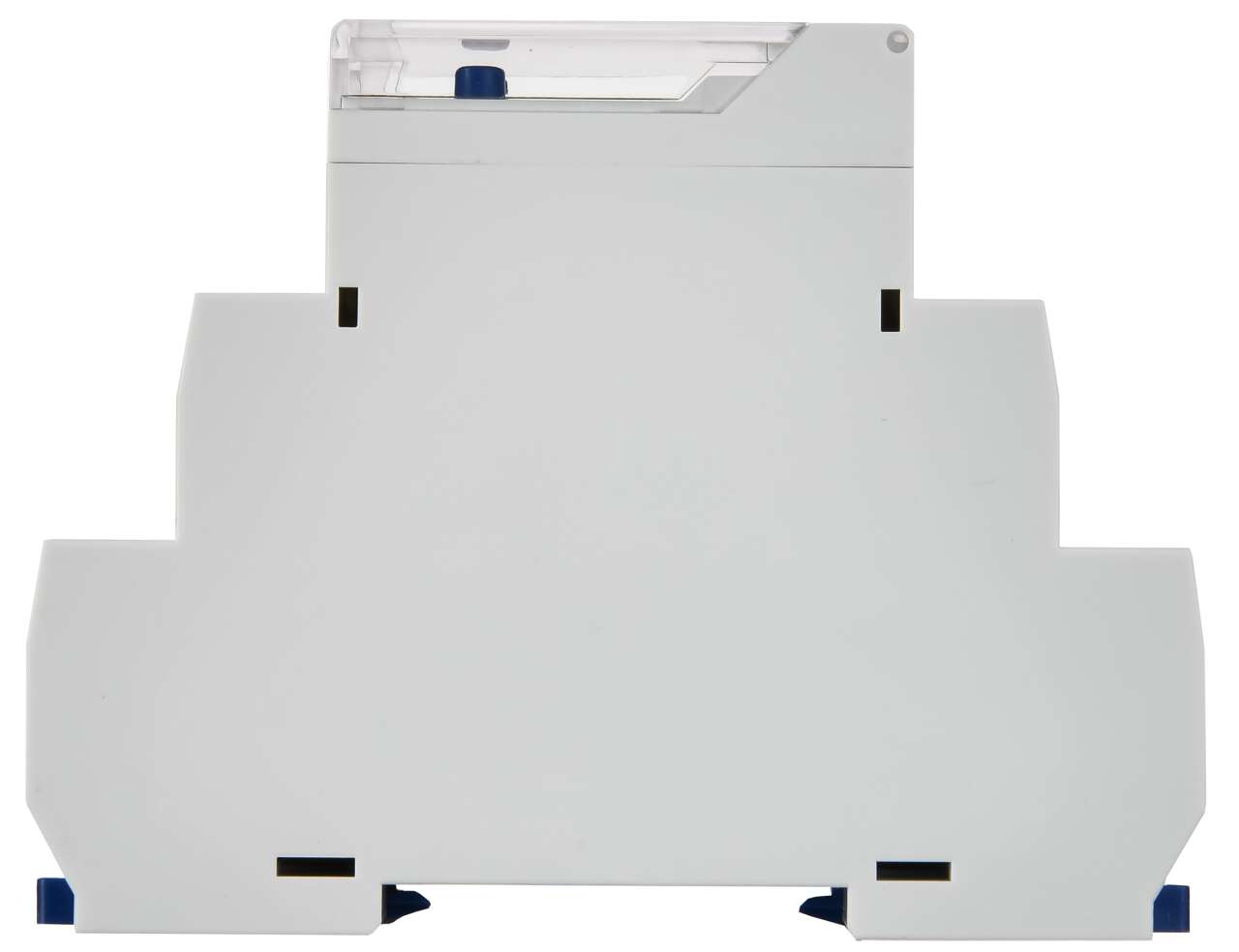

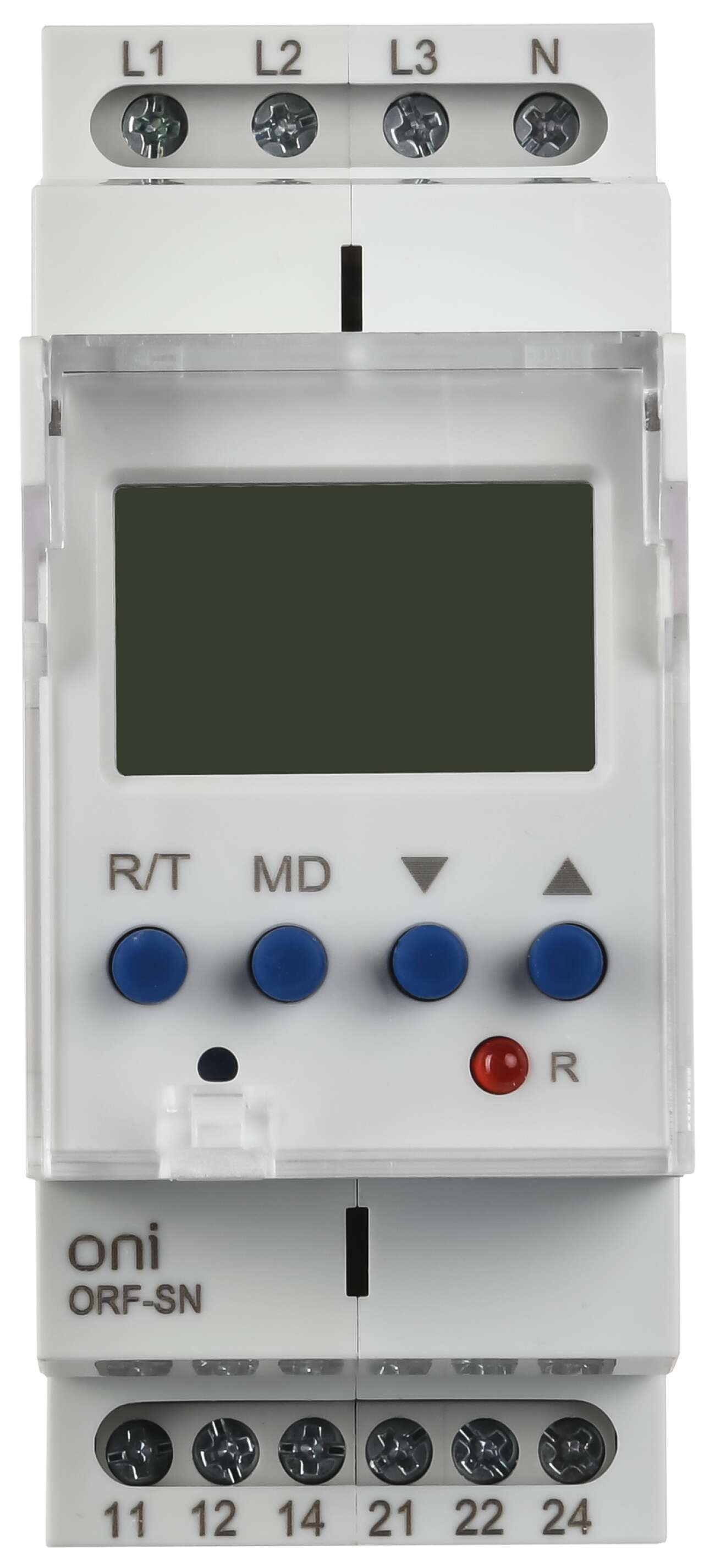

Реле контроля фаз ORF-SN 3 фазы 2 контакта 70-400В AC с контролем нейтрали ONI
133486-ORF-SN-070-400VAC
Реле контроля фаз ORF предназначены для контроля параметров трехфазной электрической сети (чередование фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение) и защиты чувствительных к этим параметрам потребителей. Реле осуществляет измерение напряжения на каждой фазе относительно нейтрали (L-N).
Преимущества
- Широкий набор функций (контроль чередования фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение) с возможностью их отключать.
- Для настройки не требуется никакого инструмента.
- Фиксированные уставки - оборудование типа "поставил и забыл".
- Широкий диапазон измеряемого (линейного) напряжения от 70 В до 400 В.
- Широкий диапазон рабочих температур от минус 20°С до плюс 55°С.
- Информативный ЖК-экран.
- Элементная база от ведущих мировых производителей.

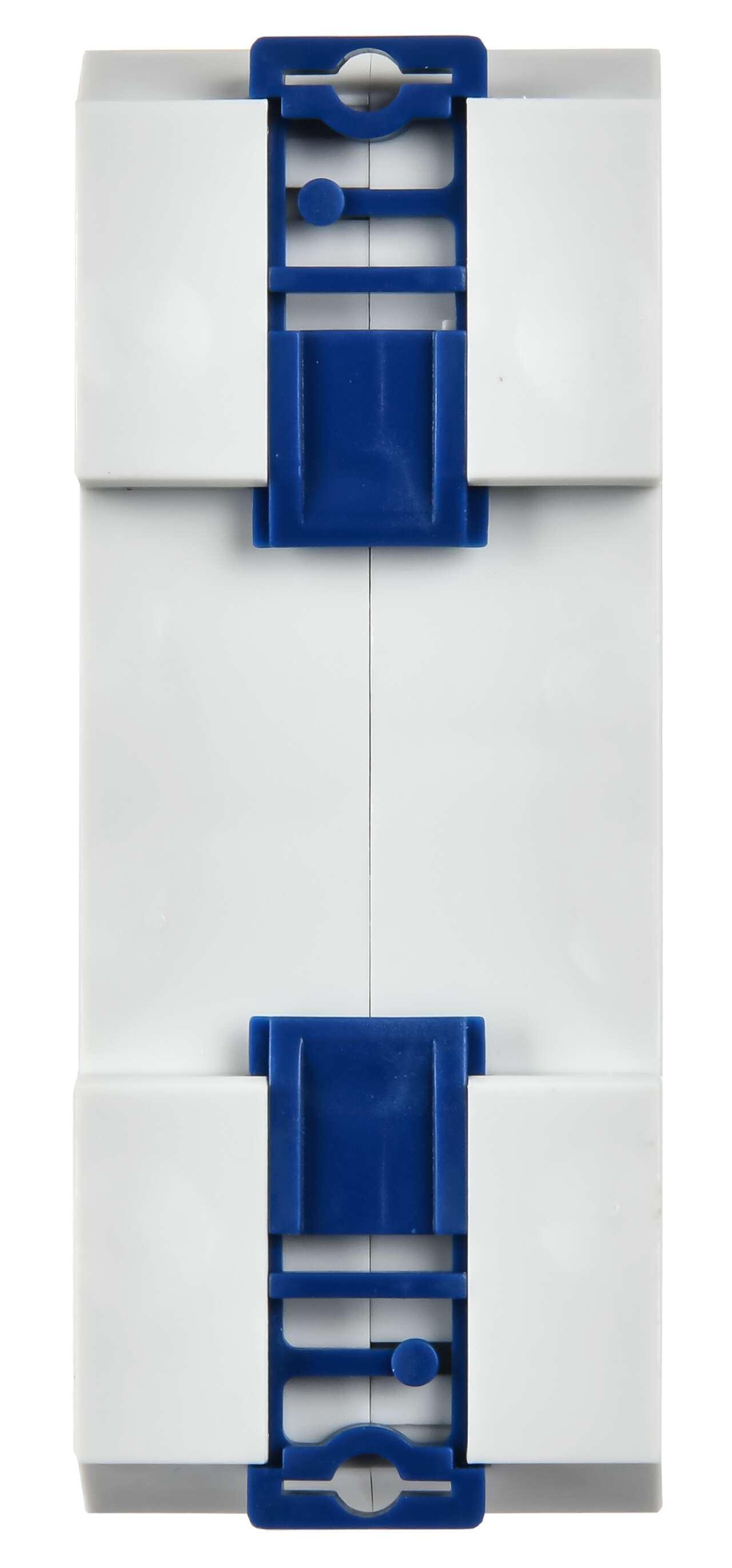

- Крепление на стандартную 35 мм DIN-рейку.
- Корпус из не поддерживающих горение материалов.
Документация
Сертификаты

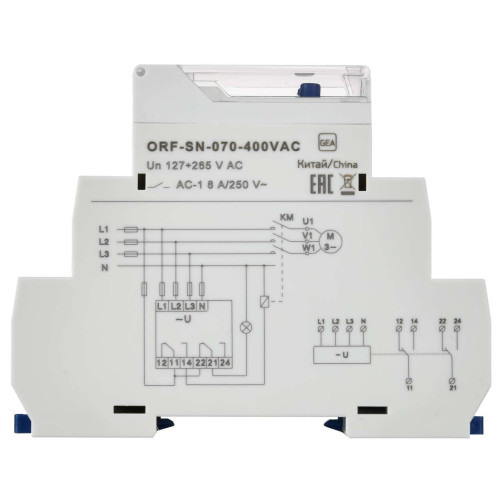

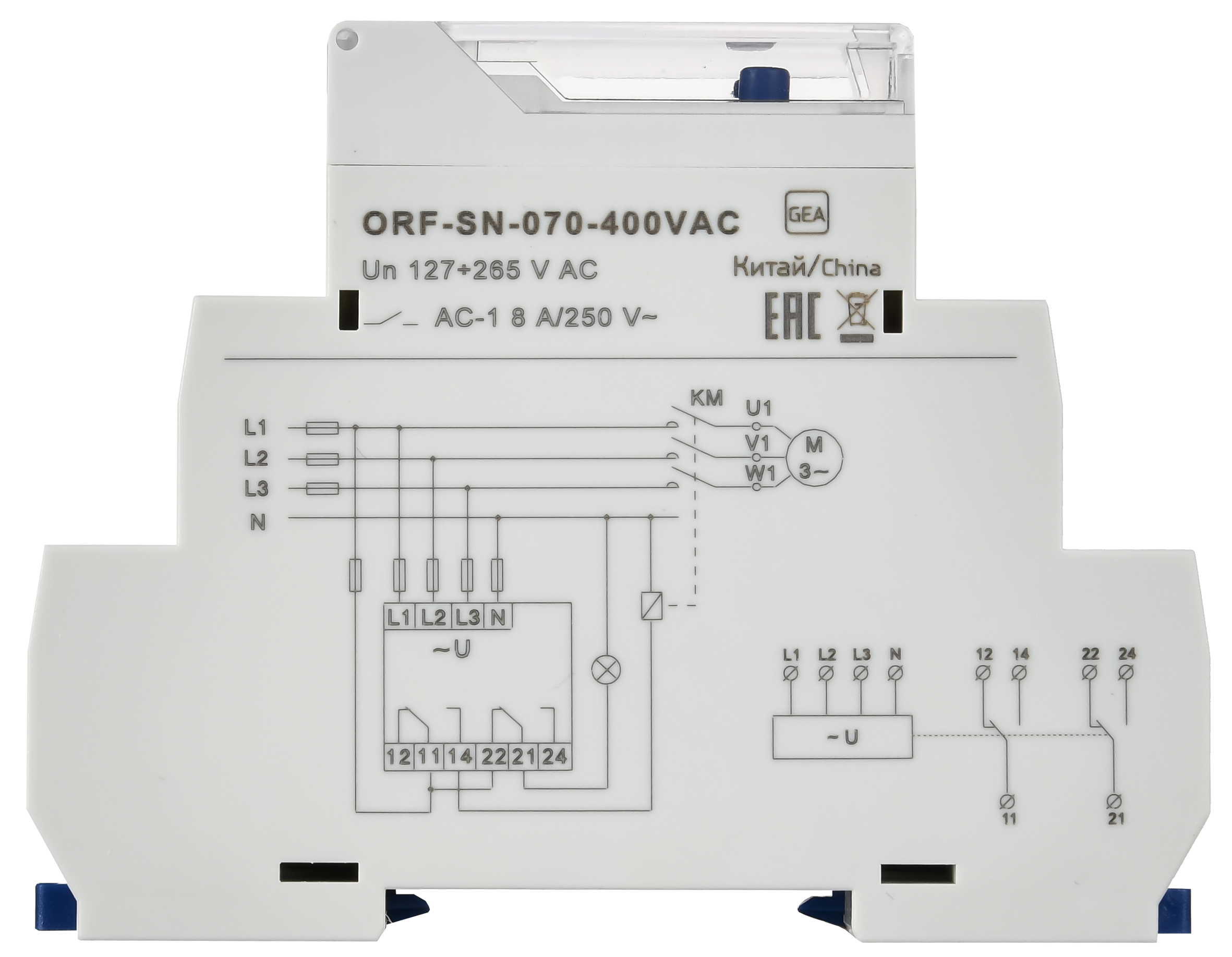

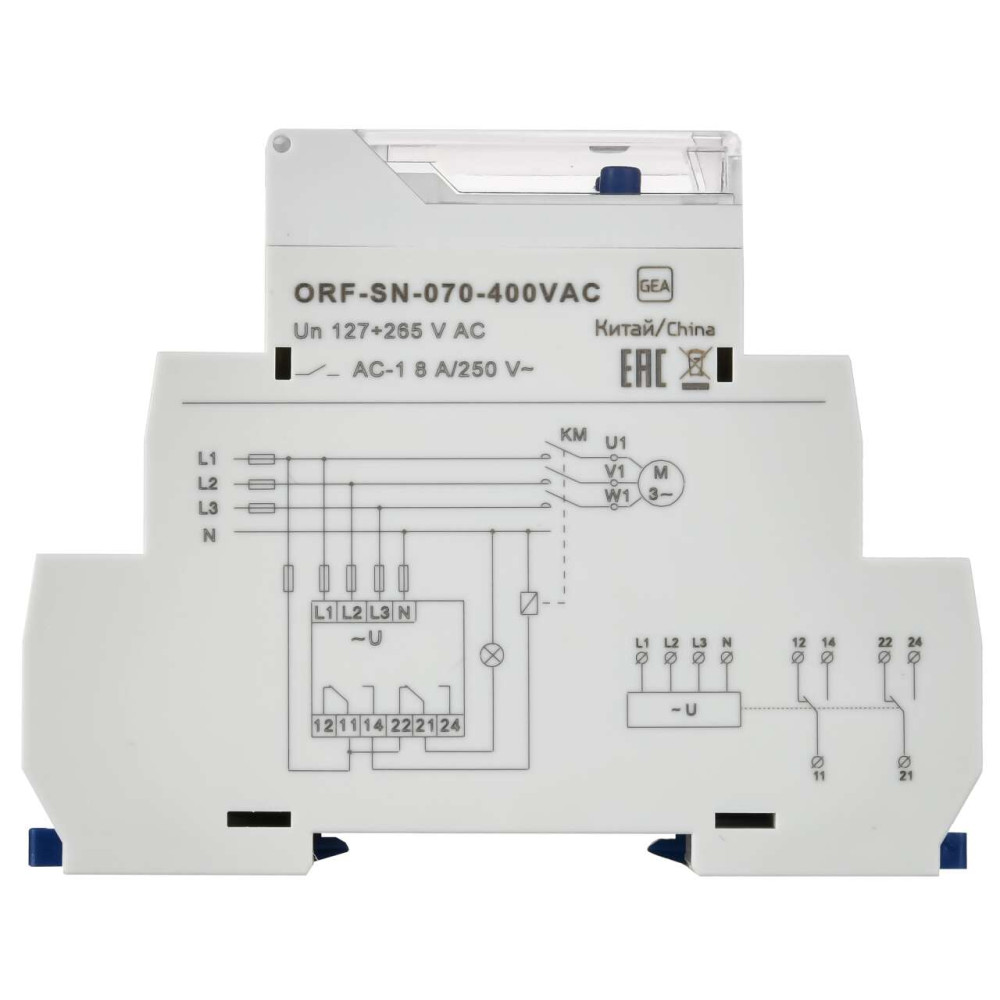

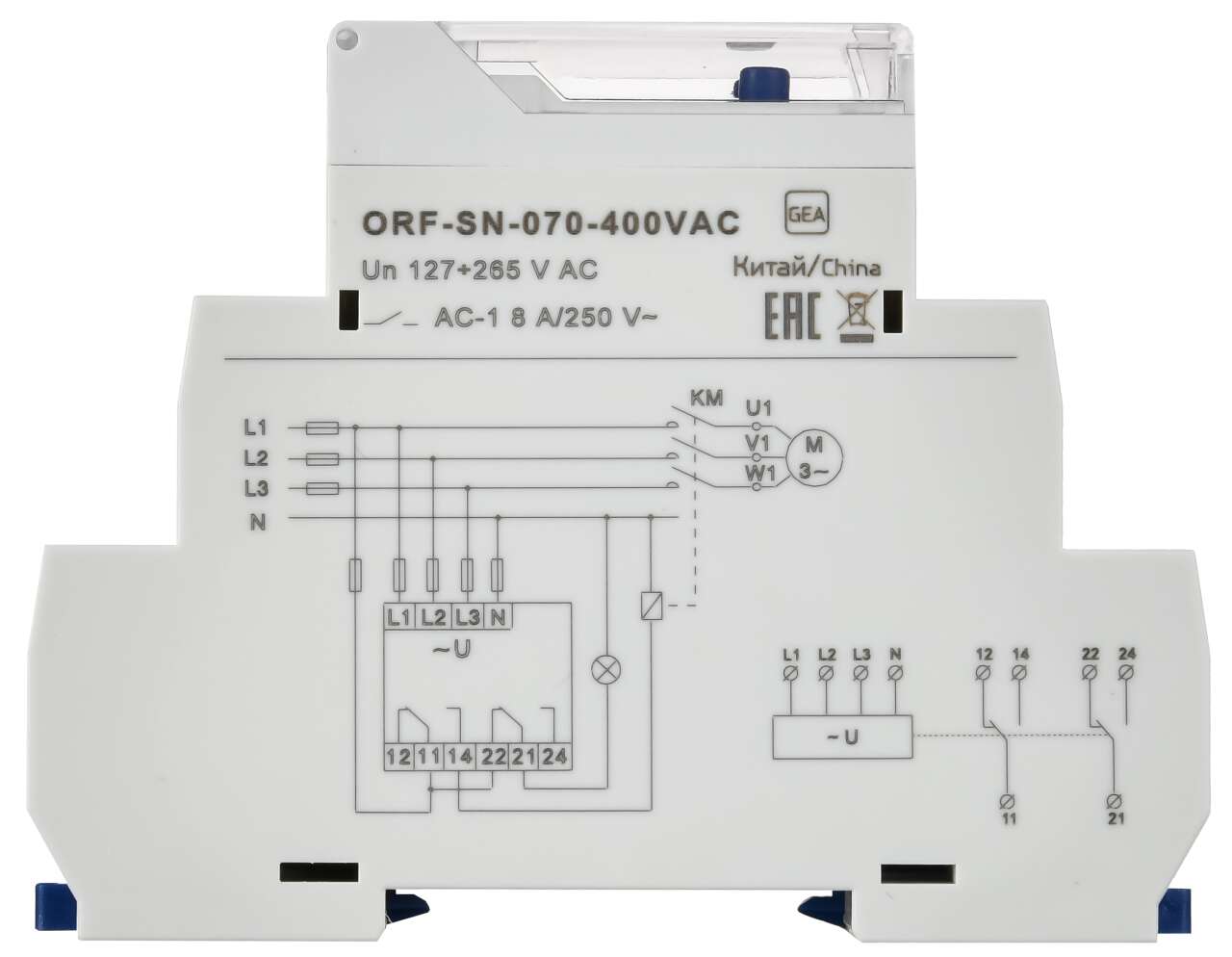

Схемы подключения
Дополнительные изображения
- Изображение
ONI_Rele_kontr_faz_passp_mult_7_S.jpg - Изображение
listovka_ONI_Rele_kontrolya_faz.pdf - Изображение
ORF-SN-070-400VAC_DOP_3.png - Изображение
ORF-SN-070-400VAC_DOP_2.png - Изображение
ORF-SN-070-400VAC_DOP_5.png - Изображение
ORF-SN-070-400VAC_DOP_4.png - Изображение
ORF-SN-070-400VAC_DOP_6.png - Изображение
Модели для проектировщиков
Характеристики
- class Реле контроля фаз
- Вес 0,1
- Время срабатывания 0,1...20
- Высота 90
- Гарантийный срок, Лет 1
- Глубина 64
- Диапазон напряжения 70...400
- Индикатор срабатывания реле Красный светодиод (R)
- Категория перенапряжения 3
- Кол-во норм разомкнутых - НО контактов 2
- Кол-во нормально замкнутых - НЗ контактов 2
- Количество переключающих контактов 2
- Контроль макс напряжения Да
- Контроль минимального напряжения Да
- Контроль обрыва фаз Да
- Контроль перекоса фаз Да
- Контроль чередования фаз Да
- Макс задержка на включение 30
- Макс задержка на отключение 20
- Мех износостойкость 10^7
- Мин задержка на включение 0.3
- Мин задержка на отключение 0,1
- Номин напряж питания цепи управ Us пост тока DC -
- Номин напряжение контактной группы 250 АС / 24 DC
- Номин напряжение питания цепи управ Us AC 50 Гц 127...265
- Номин ток контактных групп при АС-1 8
- Рабочее положение Любое
- Ремонтопригодность Нет
- Степень загрязнения 2
- Степень защиты IP клеммы IP20
- Степень защиты IP лицевая панель IP40
- Температура эксплуатации -20...55
- Тип измеряемого напряжения Переменный (AC)
- Тип монтажа DIN-рейка (стандарт) 35 мм
- Тип напряжения управления Постоянный (DC)
- Ширина 36
- Электр износостойкость 10^6
В наличии на складе: 937 шт.
5850.00р.
- На складе
- Код товара: ORF-SN-070-400VAC
- Артикул: 133486-ORF-SN-070-400VAC
