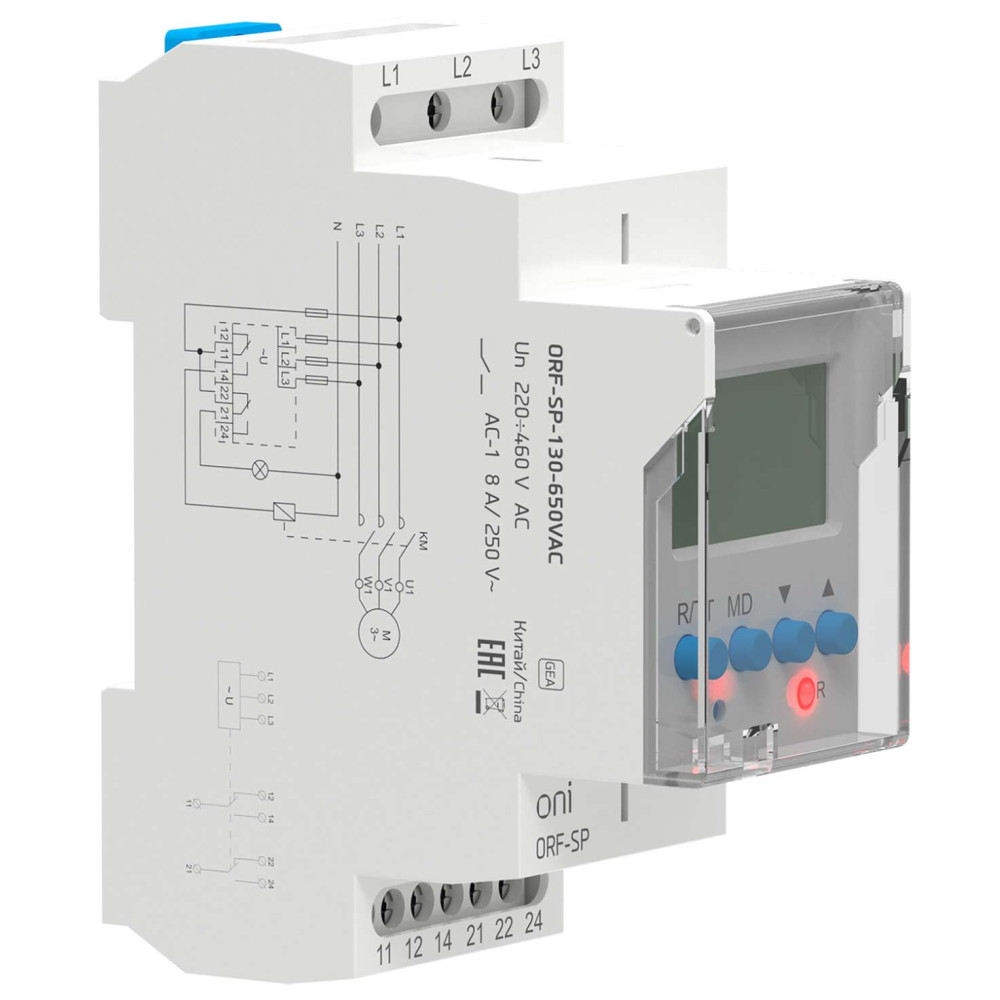

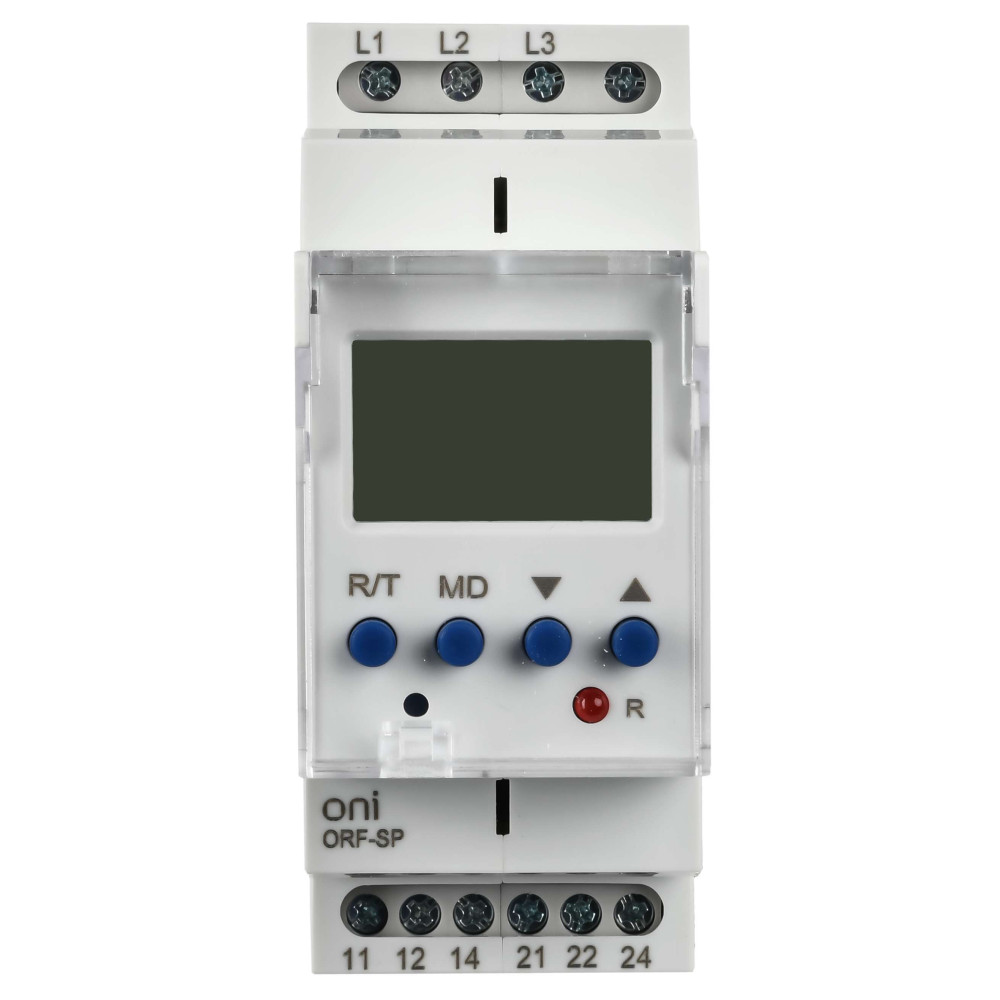

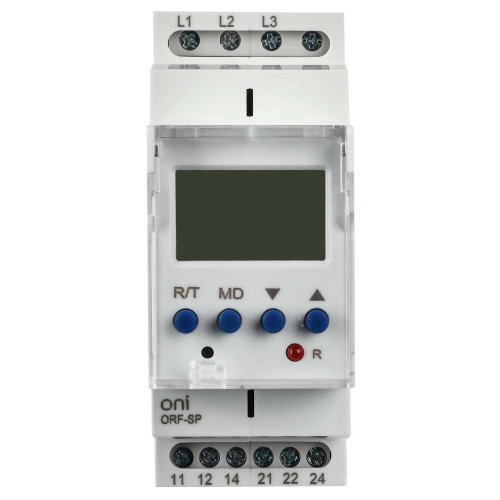

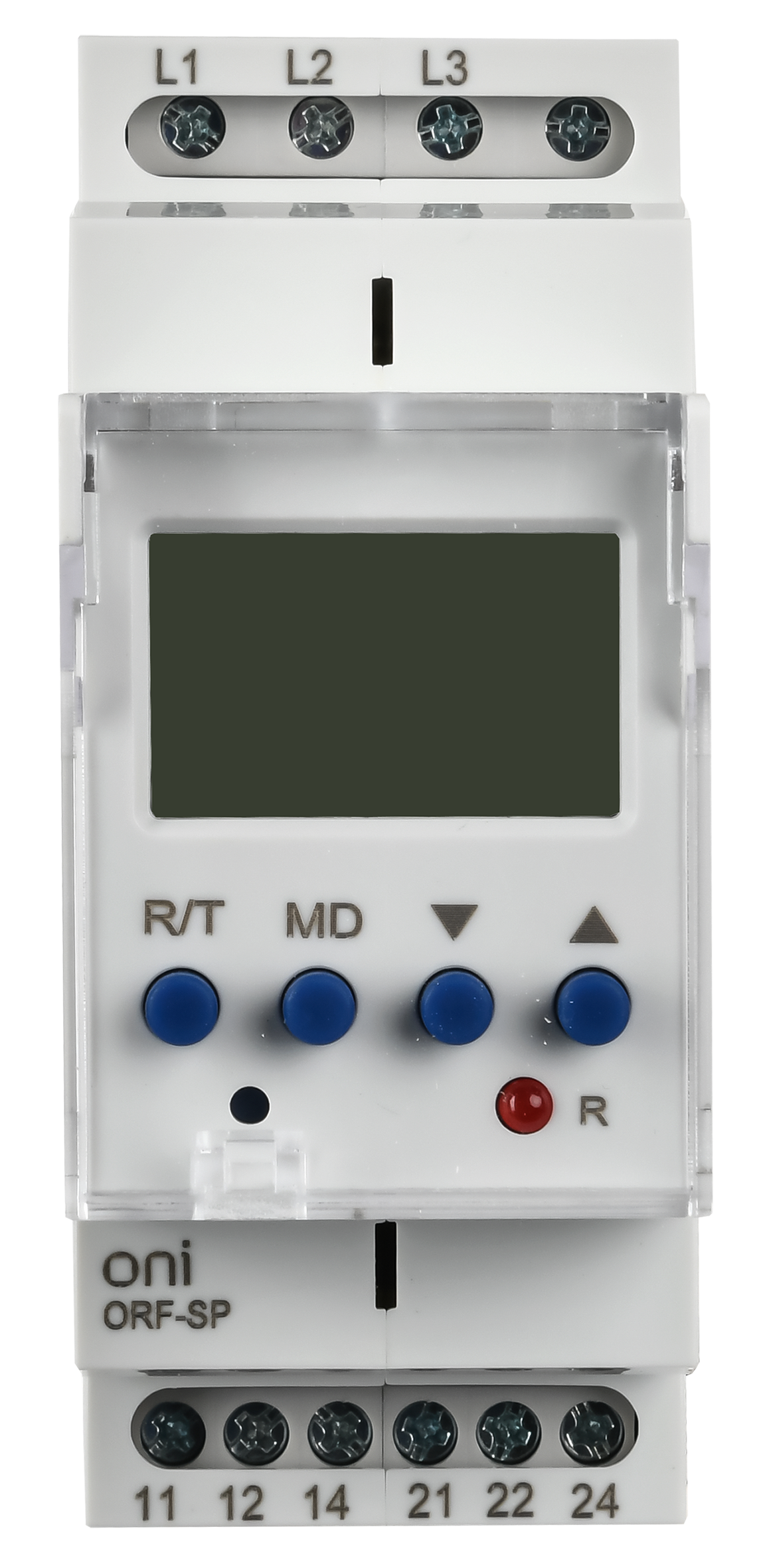

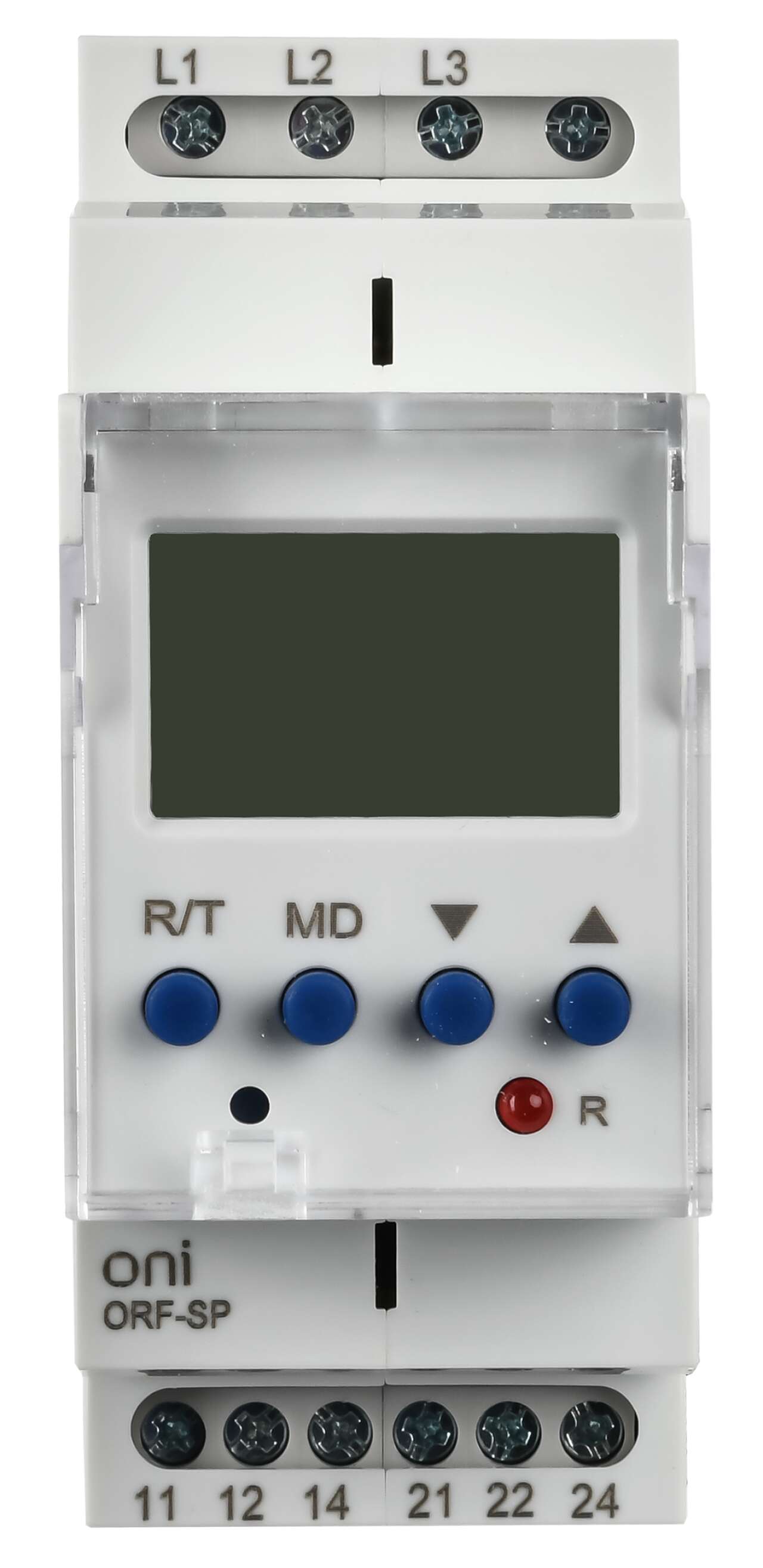

Реле контроля фаз ORF-SP 3 фазы 2 контакта 130-650В AC ONI

Name: Реле контроля фаз ORF-SP 3 фазы 2 контакта 130-650В AC ONI
Brand: Powerom
SKU: ORF-SP-130-650VAC
Price: 4450.00 RUB
Availability: InStock

ORF-SP-130-650VAC

Описание
Характеристики

Реле контроля фаз ORF предназначены для контроля параметров электрической сети (чередование фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение) и и защиты чувствительных к этим параметрам потребителей.

Аналоги: ORF-10-220-460VAC

Преимущества

Широкий набор функций (контроль чередования фаз, обрыв фаз, асимметрия, повышенное и пониженное напряжение) с возможностью их отключать.
Для настройки не требуется никакого инструмента.
Фиксированные уставки - оборудование типа "поставил и забыл".
Широкий диапазон измеряемого (линейного) напряжения от 130 В до 650 В.
Широкий диапазон рабочих температур от минус 20°С до плюс 55°С.
Информативный ЖК-экран.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35 мм DIN-рейку.
Корпус из не поддерживающих горение материалов.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
ONI_Rele_kontr_faz_passp_mult_8.pdf

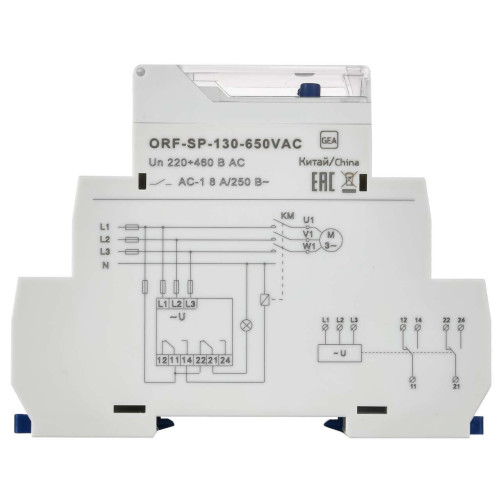

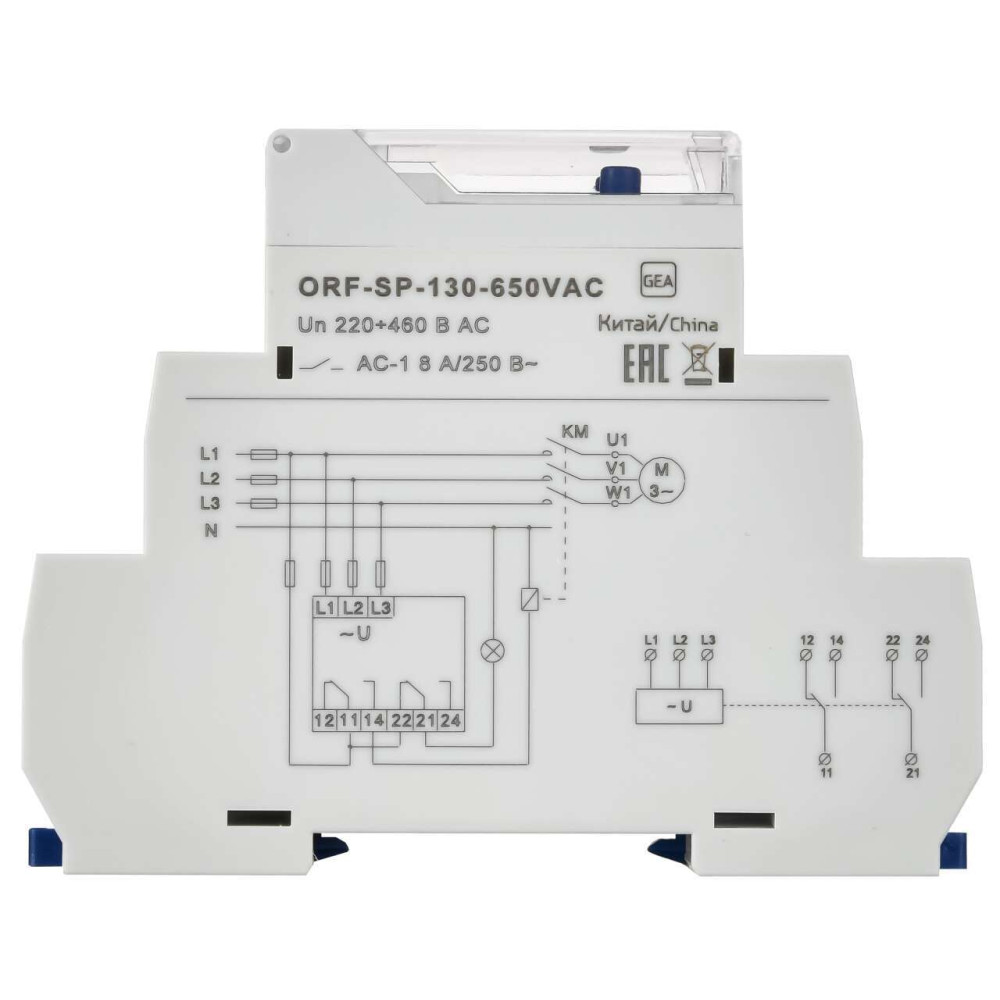

Схемы подключения

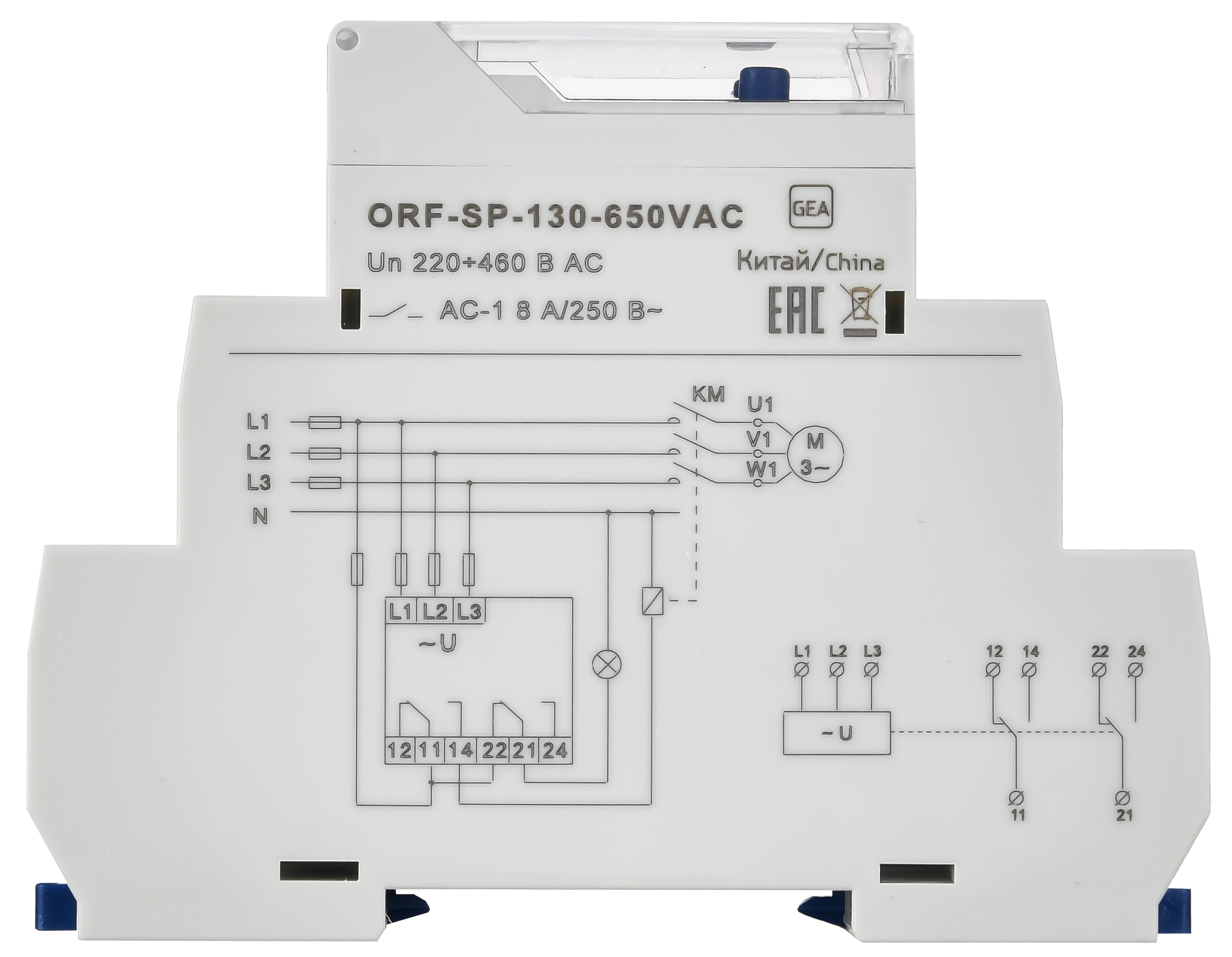

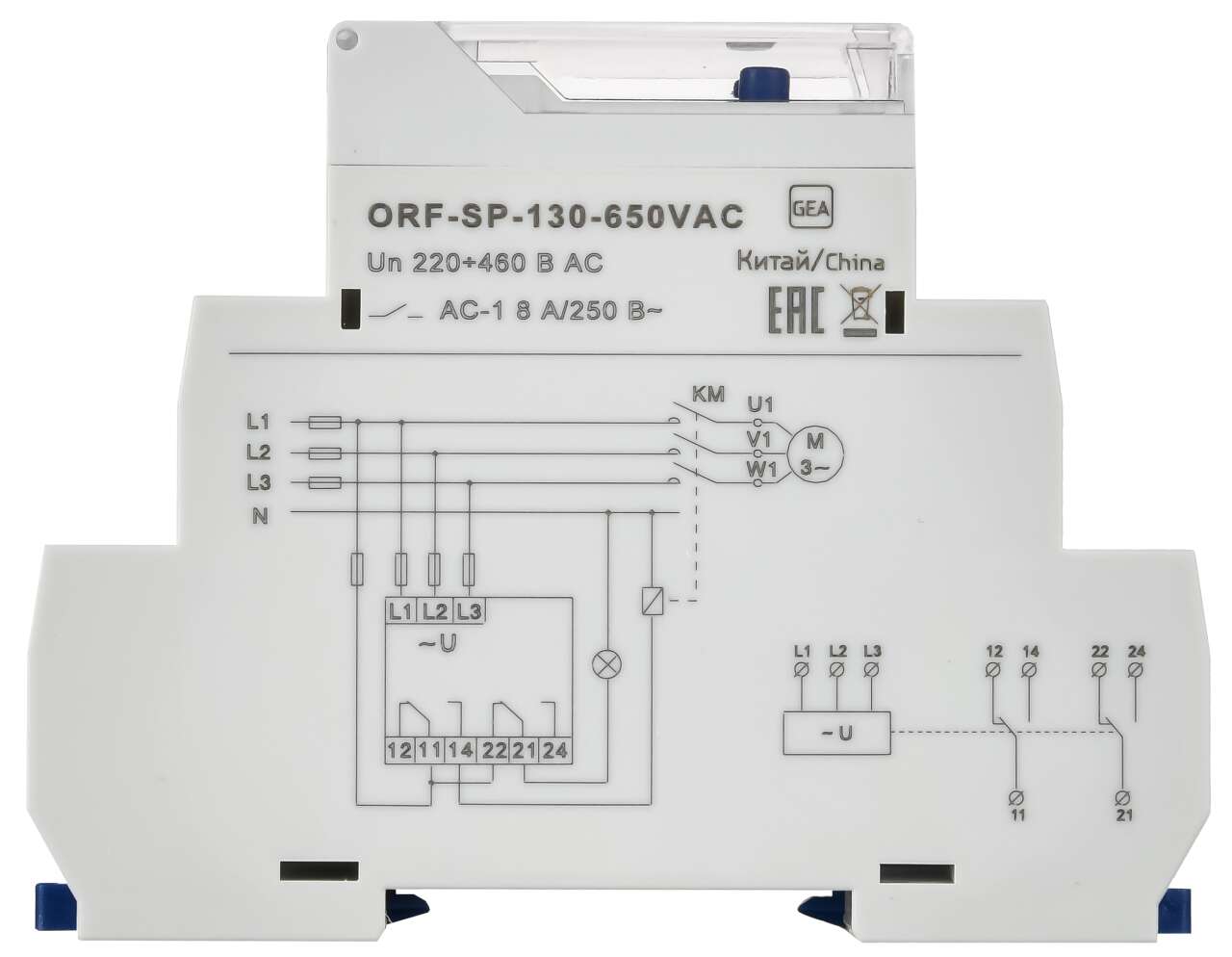

Схема подключения

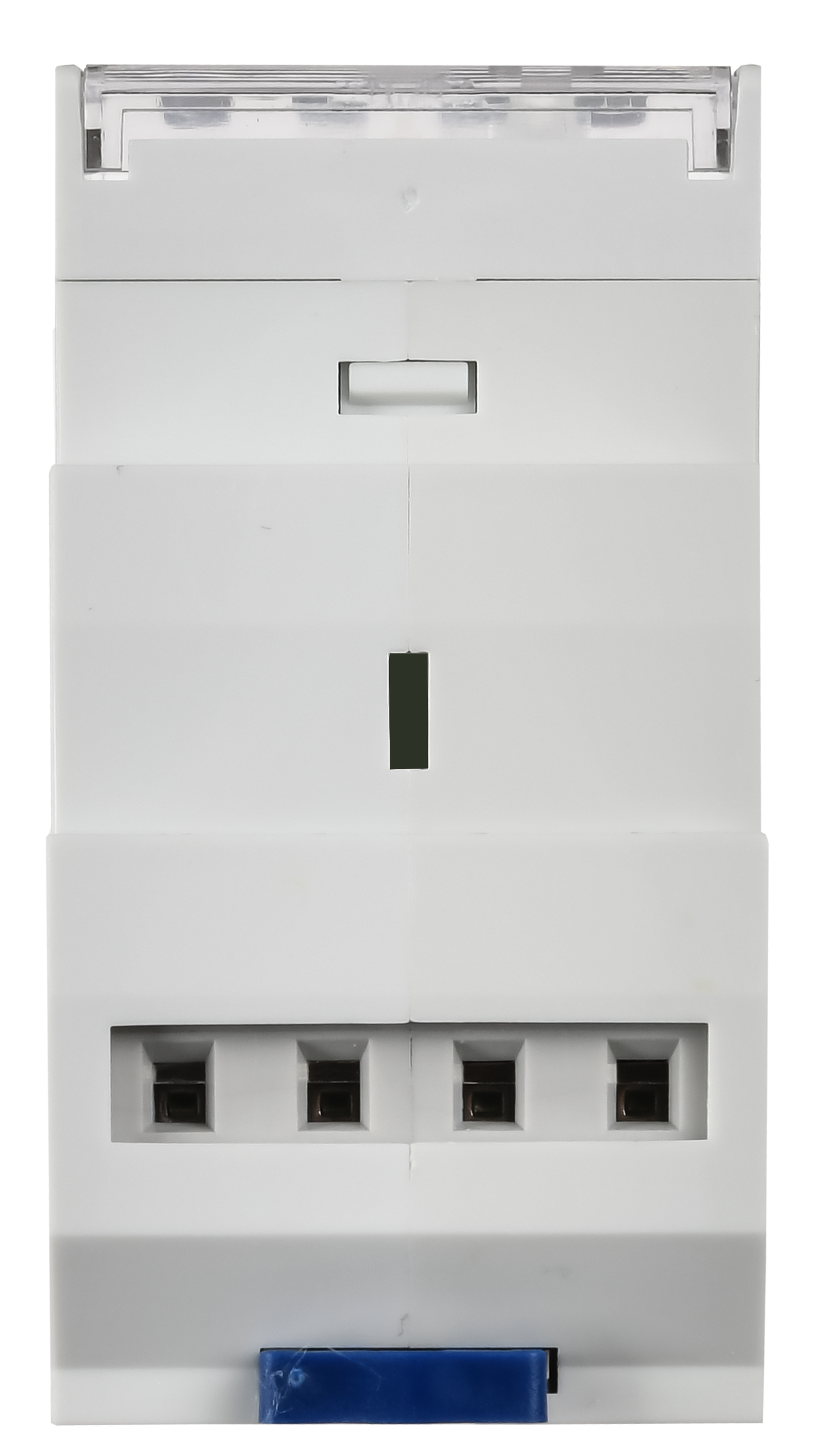

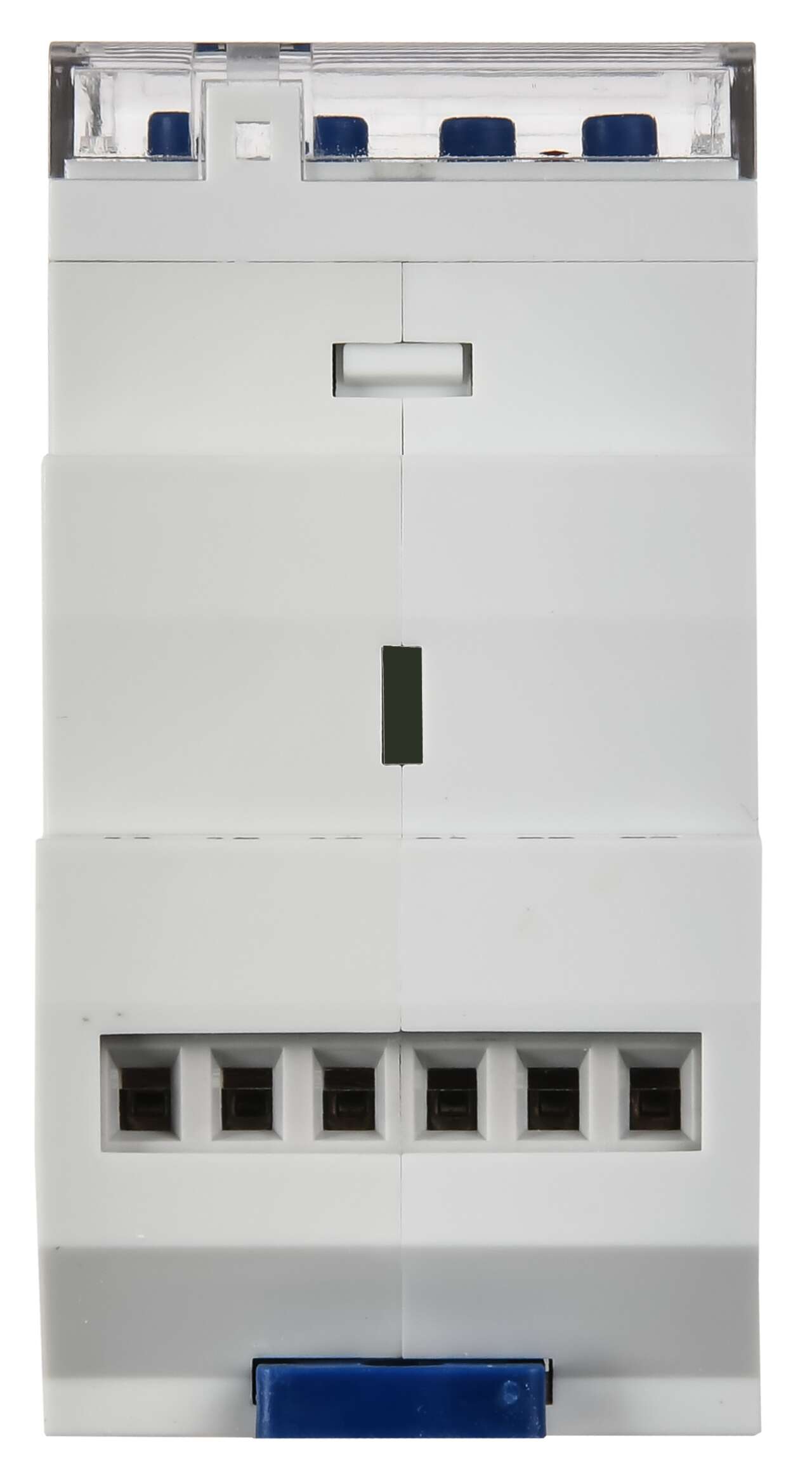

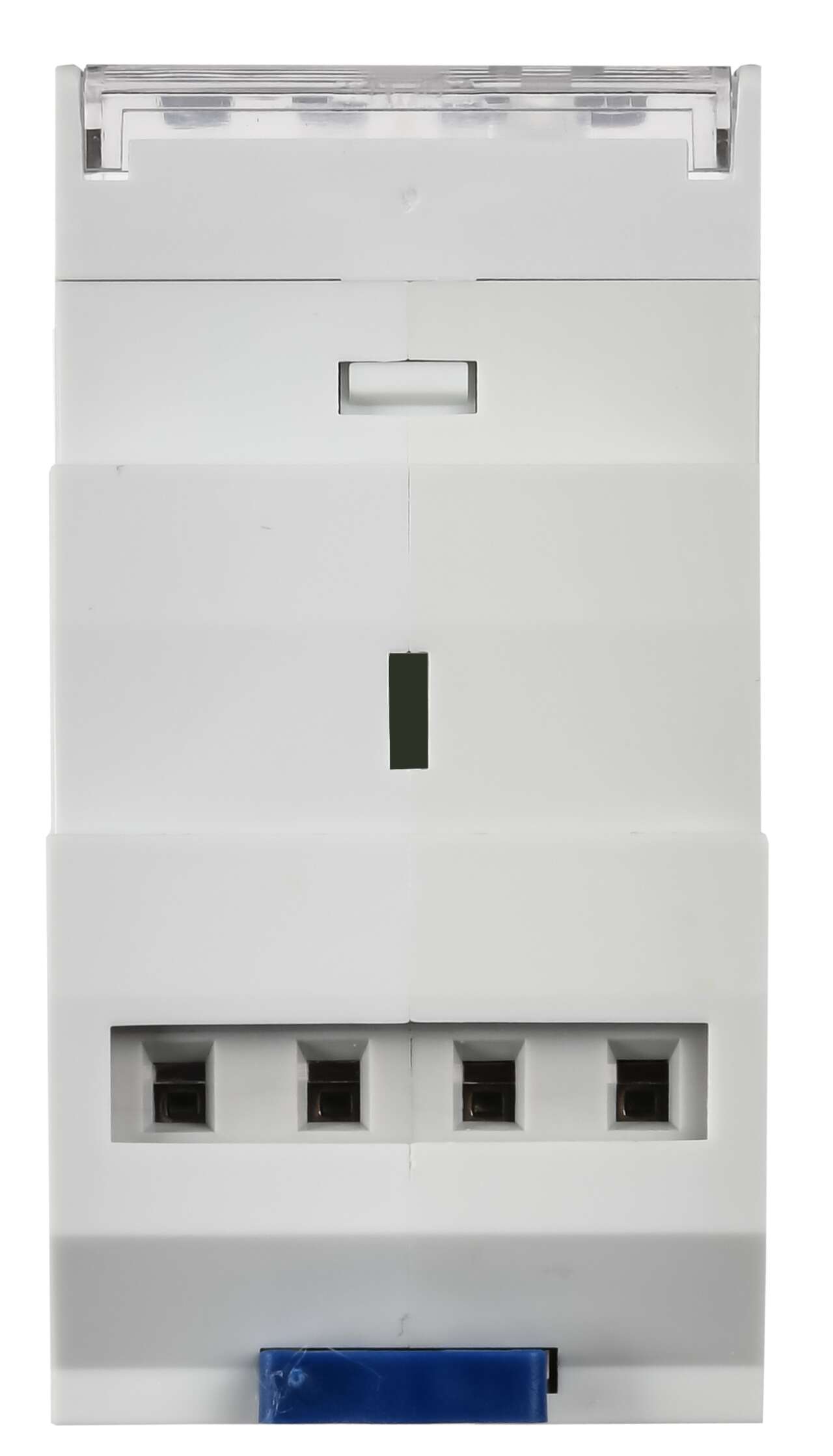

Дополнительные изображения

Модели для проектировщиков

STEP-формат
ORF-SP-130-650VAC.STEP

Класс: Реле контроля фаз (ID: EC001441)

ID	Описание	Значение	Ед. изм.
EF003415	Контроль макс напряжения	Да
EF003414	Контроль минимального напряжения	Да
EF003413	Контроль обрыва фаз	Да
EF003416	Контроль перекоса фаз	Да
EF003412	Контроль чередования фаз	Да
EF008242	Тип напряжения управления	Переменный (AC)
EF008257	Количество переключающих контактов	2
IEK_F000666	Номин ток контактных групп при АС-1	8	А
EF008189	Макс задержка на включение	30	с
IEK_F000667	Номин напряжение контактной группы	250 АС / 24 DC	В
IEK_F000672	Индикатор срабатывания реле	Красный светодиод (R)
EF006786	Степень загрязнения	2
IEK_F000223	Мех износостойкость	10^7	циклов
EF003980	Номин напряж питания цепи управ Us пост тока DC	-	В
IEK_F000669	Степень защиты IP клеммы	IP20
IEK_F000201	Электр износостойкость	10^6	циклов
EF000008	Ширина	36	мм
EF004094	Время срабатывания	0,1...20	с
IEK_F000544	Ремонтопригодность	Нет
EF003399	Тип измеряемого напряжения	Переменный (AC)
EF008192	Мин задержка на отключение	0,1	с
EF000167	Вес	0,109	кг
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF008256	Кол-во норм разомкнутых - НО контактов	2
EF008255	Кол-во нормально замкнутых - НЗ контактов	2
EF001359	Рабочее положение	Любое
EF006785	Категория перенапряжения	3
EF002486	Диапазон напряжения	130...650	В
IEK_F000668	Степень защиты IP лицевая панель	IP40
EF002386	Температура эксплуатации	-20...55	°C
EF000049	Глубина	64	мм
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	220...460	В
EF008190	Мин задержка на включение	0.3	с
EF000040	Высота	90	мм
EF008191	Макс задержка на отключение	20	с

Характеристики

class Реле контроля фаз
Вес 0,109
Время срабатывания 0,1...20
Высота 90
Гарантийный срок, Лет 1
Глубина 64
Диапазон напряжения 130...650
Индикатор срабатывания реле Красный светодиод (R)
Категория перенапряжения 3
Кол-во норм разомкнутых - НО контактов 2
Кол-во нормально замкнутых - НЗ контактов 2
Количество переключающих контактов 2
Контроль макс напряжения Да
Контроль минимального напряжения Да
Контроль обрыва фаз Да
Контроль перекоса фаз Да
Контроль чередования фаз Да
Макс задержка на включение 30
Макс задержка на отключение 20
Мех износостойкость 10^7
Мин задержка на включение 0.3
Мин задержка на отключение 0,1
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение контактной группы 250 АС / 24 DC
Номин напряжение питания цепи управ Us AC 50 Гц 220...460
Номин ток контактных групп при АС-1 8
Рабочее положение Любое
Ремонтопригодность Нет
Степень загрязнения 2
Степень защиты IP клеммы IP20
Степень защиты IP лицевая панель IP40
Температура эксплуатации -20...55
Тип измеряемого напряжения Переменный (AC)
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип напряжения управления Переменный (AC)
Ширина 36
Электр износостойкость 10^6
