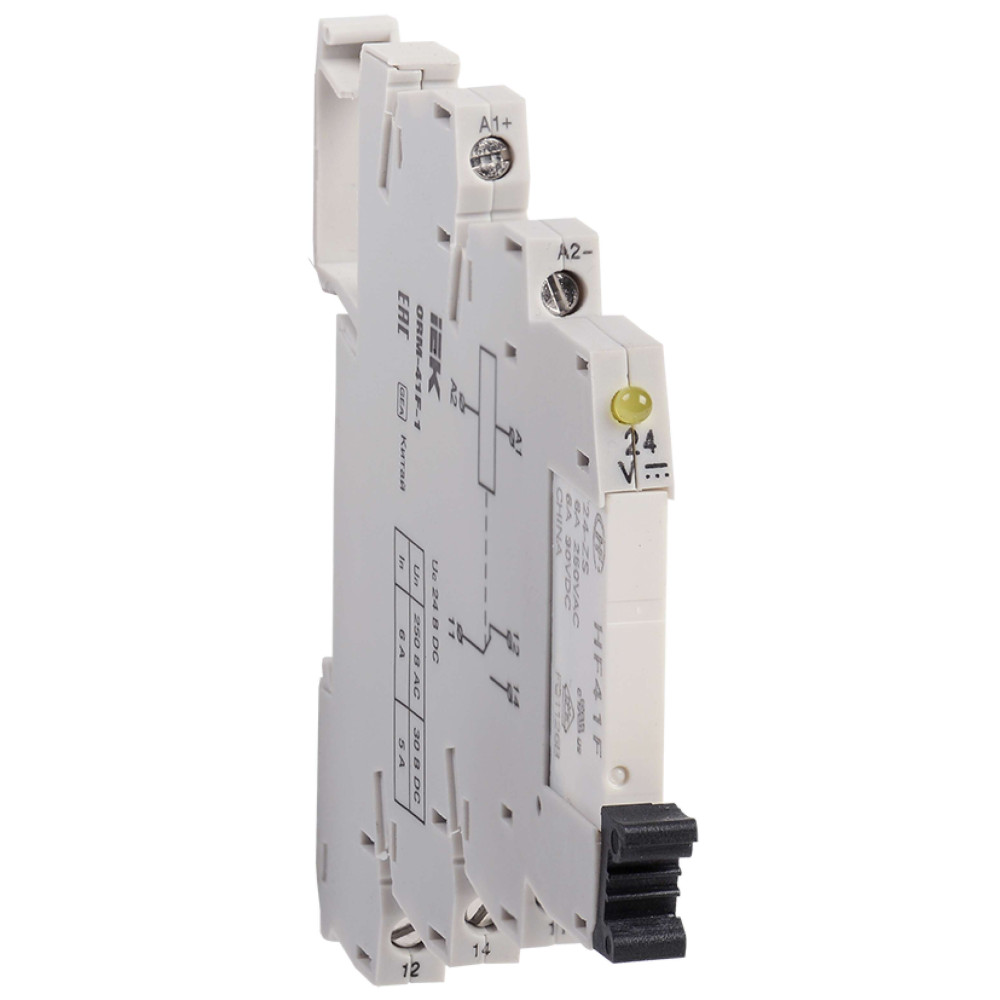

Реле интерфейсное ORM 1 1NO+1NC 24В DC IEK

ORM-41F-1

Описание
Характеристики

Предназначено для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления. Ширина 6,2мм. Возможность подключения смежного оборудования для управления реле через интерфейсные разъемы. Две контактных группы с коммутационной возможностью до 5А. Номинальное напряжение питания катушки 24В DC. Винтовые клеммы. Сменные релейные элементы.

Аналоги: ORM-41F-2

Преимущества

Обеспечение гальванической развязки и коммутации силовых и сигнальных цепей.
Перекидной контакт (NO-NC).
Простая удобная индикация работы.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35мм DIN-рейку.
Корпус из не поддерживающих горение материалов.
Ширина 6,2мм.
Возможность прямого подключения управляющего оборудования.
Смена релейного элемента без демонтажа всего реле.

Документация

Модели для проектировщиков

Класс: Промежуточное реле (ID: EC001437)

ID	Описание	Значение	Ед. изм.
EF008242	Тип напряжения управления	Постоянный (DC)
EF003980	Номин напряж питания цепи управ Us пост тока DC	24	В
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	-	В
EF008257	Количество переключающих контактов	1
EF000001	Номин ток	6	А
EF003358	Тип переключающих контактов	Одинарный контакт
IEK_F000383	Кол-во групп переключающих контактов	1
EF000198	С сигнальной лампой - индикатором	Да
EF003961	Тип подключения	Винтовое соединение
EF008256	Кол-во норм разомкнутых - НО контактов	1
EF003359	В комплекте с розеткой	Нет
IEK_F000346	Номин раб напряжение AC контактов	250	В
EF000008	Ширина	6.2	мм
IEK_F000201	Электр износостойкость	≥ 10^6	циклов
EF000049	Глубина	76	мм
EF003355	Полюсность	Определенная полюсность
IEK_F000223	Мех износостойкость	≥ 0,5х10^7	циклов
EF000040	Высота	87	мм
EF002386	Температура эксплуатации	-20...55	°C
EF003340	Со съемными зажимами	Нет
EF008255	Кол-во нормально замкнутых - НЗ контактов	1
IEK_F000379	Мощность катушки управления при DC 24 В	0.1	Вт
EF003356	Тип управления или переключения	Моностабильное
IEK_F000347	Номин раб напряжение DC контактов	30	В
EF005474	Степень защиты - IP	IP20
EF003357	С перекидными контактами	Да

Характеристики

class Промежуточное реле
В комплекте с розеткой Нет
Высота 87
Гарантийный срок, Лет 1
Глубина 76
Кол-во групп переключающих контактов 1
Кол-во норм разомкнутых - НО контактов 1
Кол-во нормально замкнутых - НЗ контактов 1
Количество переключающих контактов 1
Мех износостойкость ≥ 0,5х10^7
Мощность катушки управления при DC 24 В 0.1
Номин напряж питания цепи управ Us пост тока DC 24
Номин напряжение питания цепи управ Us AC 50 Гц -
Номин раб напряжение AC контактов 250
Номин раб напряжение DC контактов 30
Номин ток 6
Полюсность Определенная полюсность
С перекидными контактами Да
С сигнальной лампой - индикатором Да
Со съемными зажимами Нет
Степень защиты - IP IP20
Температура эксплуатации -20...55
Тип напряжения управления Постоянный (DC)
Тип переключающих контактов Одинарный контакт
Тип подключения Винтовое соединение
Тип управления или переключения Моностабильное
Ширина 6.2
Электр износостойкость ≥ 10^6

В наличии на складе: Ожидается поступление

753р.

Ожидается поступление
Код товара: ORM-41F-1
Артикул: ORM-41F-1
