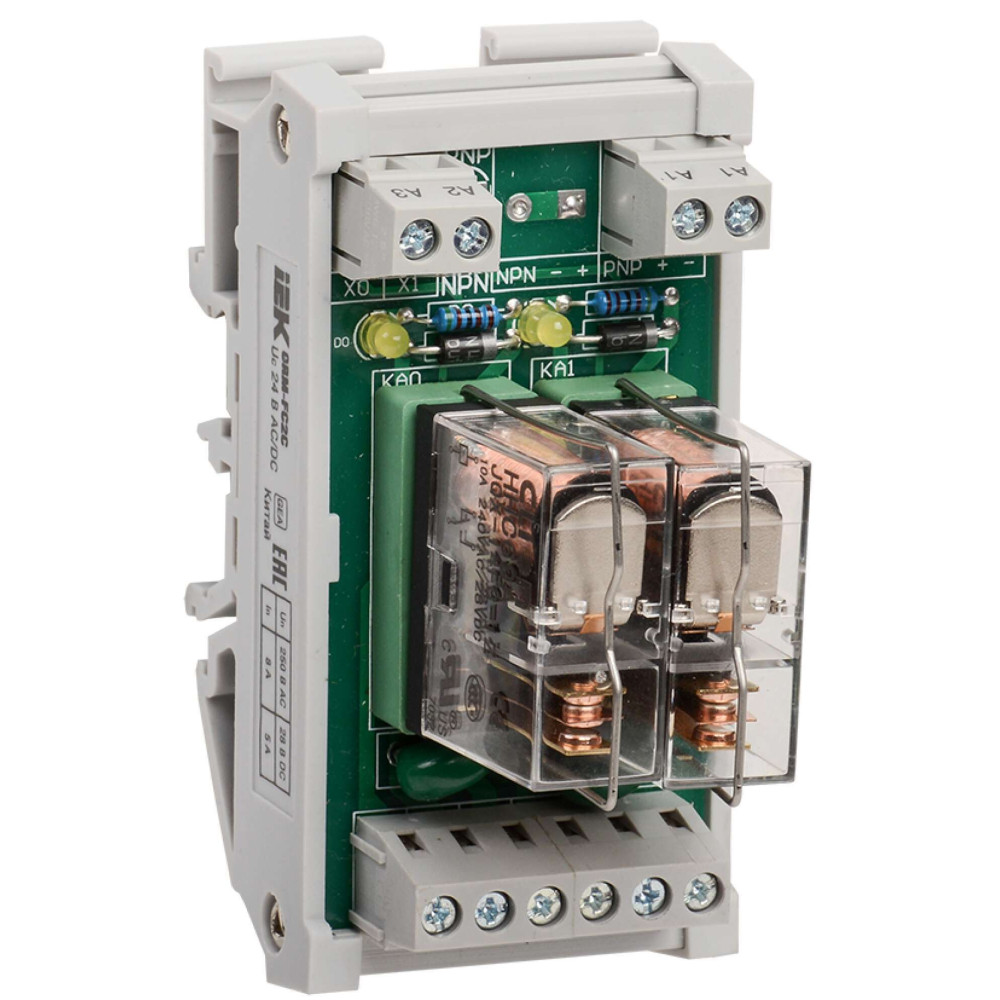

Реле интерфейсное ORM 5 2 контактные группы 24В DC/AC IEK

ORM-FC2C

Описание
Характеристики

Предназначено для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления. Две контактных группы с коммутационной возможностью до 5А. Номинальное напряжение питания катушки 24В DC/AC. Винтовые клеммы. Сменные релейные элементы.

Аналоги: ORM-FC1C

Преимущества

Обеспечение гальванической развязки и коммутации силовых и сигнальных цепей.
Перекидной контакт (NO-NC).
Простая удобная индикация работы.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35мм DIN-рейку.
Корпус из не поддерживающих горение материалов.
Работа как от постоянного, так и переменного напряжения.
Смена релейного элемента без демонтажа всего реле.

Документация

Сертификаты

Модели для проектировщиков

Класс: Промежуточное реле (ID: EC001437)

ID	Описание	Значение	Ед. изм.
EF008242	Тип напряжения управления	Перемен./постоян. (AC/DC)
EF003980	Номин напряж питания цепи управ Us пост тока DC	24	В
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	24	В
EF008257	Количество переключающих контактов	2
EF000001	Номин ток	8	А
EF003358	Тип переключающих контактов	Одинарный контакт
IEK_F000383	Кол-во групп переключающих контактов	2
EF000198	С сигнальной лампой - индикатором	Да
EF003961	Тип подключения	Винтовое соединение
EF003340	Со съемными зажимами	Нет
IEK_F000379	Мощность катушки управления при DC 24 В	0.4	Вт
IEK_F000223	Мех износостойкость	≥ 2х10^7	циклов
EF000049	Глубина	63	мм
IEK_F000347	Номин раб напряжение DC контактов	28	В
EF000008	Ширина	41.0	мм
EF003356	Тип управления или переключения	Моностабильное
EF002386	Температура эксплуатации	-20...55	°C
EF003357	С перекидными контактами	Да
IEK_F000201	Электр износостойкость	≥ 10^6	циклов
IEK_F000346	Номин раб напряжение AC контактов	250	В
EF008255	Кол-во нормально замкнутых - НЗ контактов	2
EF000040	Высота	83	мм
EF005474	Степень защиты - IP	IP20
EF003355	Полюсность	Определенная полюсность
EF003359	В комплекте с розеткой	Нет
EF008256	Кол-во норм разомкнутых - НО контактов	2
IEK_F000377	Мощность катушки управления при AC 24 В	0.4	ВА

Характеристики

class Промежуточное реле
В комплекте с розеткой Нет
Высота 83
Гарантийный срок, Лет 1
Глубина 63
Кол-во групп переключающих контактов 2
Кол-во норм разомкнутых - НО контактов 2
Кол-во нормально замкнутых - НЗ контактов 2
Количество переключающих контактов 2
Мех износостойкость ≥ 2х10^7
Мощность катушки управления при AC 24 В 0.4
Мощность катушки управления при DC 24 В 0.4
Номин напряж питания цепи управ Us пост тока DC 24
Номин напряжение питания цепи управ Us AC 50 Гц 24
Номин раб напряжение AC контактов 250
Номин раб напряжение DC контактов 28
Номин ток 8
Полюсность Определенная полюсность
С перекидными контактами Да
С сигнальной лампой - индикатором Да
Со съемными зажимами Нет
Степень защиты - IP IP20
Температура эксплуатации -20...55
Тип напряжения управления Перемен./постоян. (AC/DC)
Тип переключающих контактов Одинарный контакт
Тип подключения Винтовое соединение
Тип управления или переключения Моностабильное
Ширина 41.0
Электр износостойкость ≥ 10^6

В наличии на складе: Ожидается поступление

773р.

Ожидается поступление
Код товара: ORM-FC2C
Артикул: ORM-FC2C
