Реле контроля напряжения ORV однофазное 24-48В AC/DC IEK

Name: Реле контроля напряжения ORV однофазное 24-48В AC/DC IEK
Brand: Powerom
SKU: ORV-02-AD48
Price: 2530.00 RUB
Availability: OutOfStock

ORV-02-AD48

Описание
Характеристики

Предназначено для контроля повышения напряжения сети и выдачи команды исполнительным элементам.

Аналоги: ORV-02-AD110-240, ORV-02-A220, ORV-01-AD48, ORV-02-DC12

Преимущества

Контроль повышения напряжения в электрической сети для предотвращения выхода защищаемого оборудования из строя.
Регулируемые уставки времени срабатывания.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35мм DIN-рейку.
Корпус из не поддерживающих горение материалов.

Документация

Сертификаты

Дополнительные изображения

Модели для проектировщиков

Класс: Реле контроля напряжения (ID: EC001438)

ID	Описание	Значение	Ед. изм.
EF006134	Диапазон измеряемого напряжения №1	20	В
EF006135	Диапазон измеряемого напряжения №2	80	В
EF008242	Тип напряжения управления	Перемен./постоян. (AC/DC)
EF000002	Номин напряжение	24...48 AC/DC	В
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	48	В
IEK_F000666	Номин ток контактных групп при АС-1	10	А

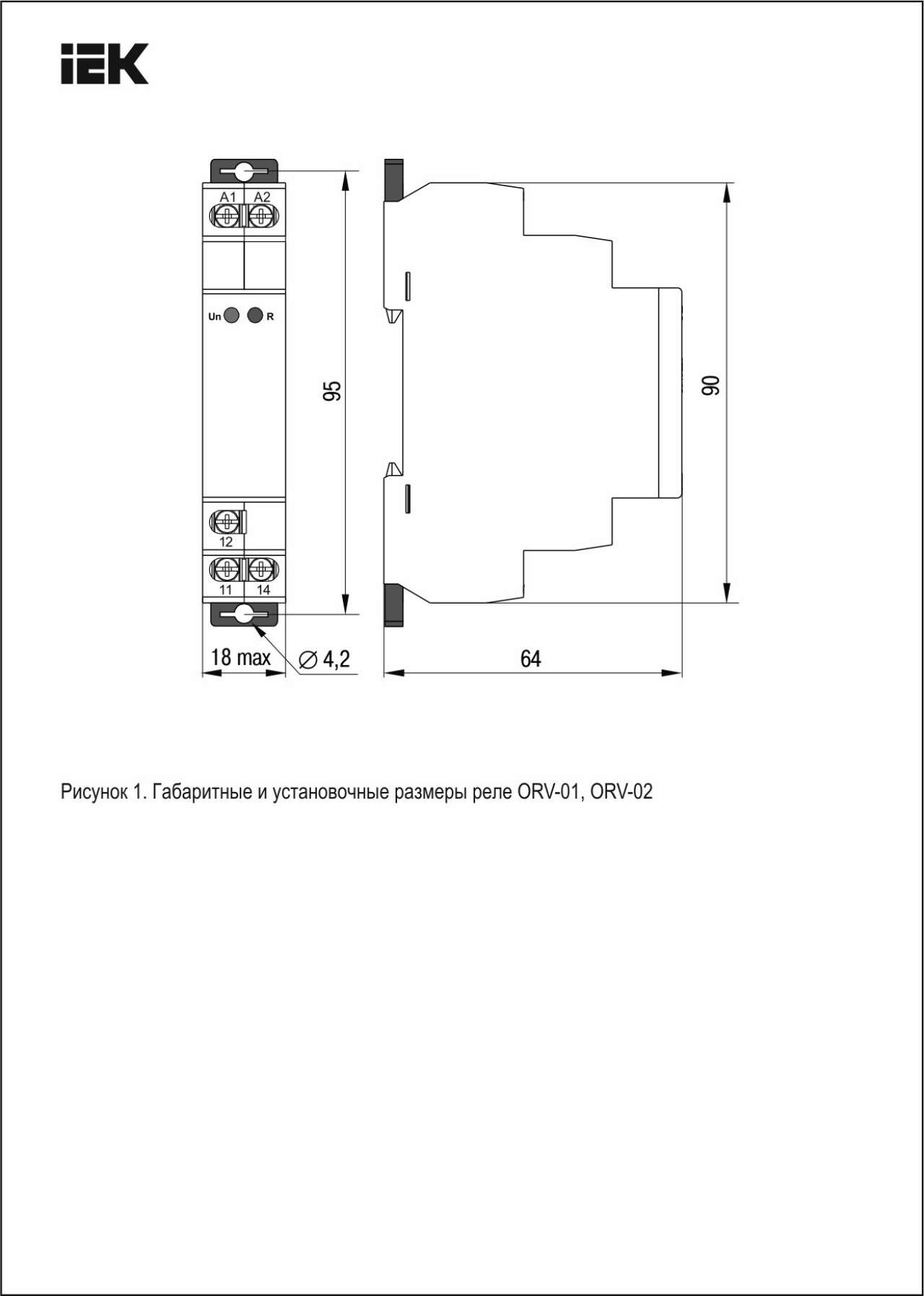

EF000040	Высота	90	мм
EF008190	Мин задержка на включение	0.5	с
IEK_F000223	Мех износостойкость	10^7	циклов
EF003392	Контроль макс однофазного напряжения	Да
EF006785	Категория перенапряжения	3
IEK_F000672	Индикатор срабатывания реле	Красный светодиод (R)
IEK_F000544	Ремонтопригодность	Нет
IEK_F000669	Степень защиты IP клеммы	IP20
EF003396	Контроль мин напряжения при постоян токе	Да
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
IEK_F000668	Степень защиты IP лицевая панель	IP40
EF000049	Глубина	64	мм
IEK_F000665	Погрешность измерений	±1	процентов
EF003398	Функция гистерезиса для напряж при пост токе	Нет
EF002386	Температура эксплуатации	+20...+55	°C
IEK_F000677	Макс сечение одножильного кабеля	1х2,5	мм²
EF001359	Рабочее положение	Любое
IEK_F000679	Выдержка времени	(0,1÷10) ± 10%	с
EF000167	Вес	0,059	кг
EF003391	Контроль мин трехфазного напряжения	Нет
EF003397	Контроль макс напряжения при постоян токе	Да
IEK_F000671	Индикатор наличия напряжения	Зелёный светодиод (Un)
IEK_F000201	Электр износостойкость	10^6	циклов
EF008257	Количество переключающих контактов	1
IEK_F000661	Диапазон частоты питающего напряжения	45...65	Гц
EF003393	Контроль макс трехфазного напряжения	Нет
IEK_F000664	Погрешность настройки	± 5	процентов
EF000008	Ширина	18	мм
EF003390	Контроль мин однофазного напряжения	Да
IEK_F000670	Гистерезис	3	процентов
IEK_F000678	Макс сечение многожил кабеля с наконечниками	1х2,5	мм²
IEK_F000667	Номин напряжение контактной группы	250 АС / 24 DC	В
EF003980	Номин напряж питания цепи управ Us пост тока DC	-	В
EF006786	Степень загрязнения	2

Характеристики

class Реле контроля напряжения
Вес 0,059
Выдержка времени (0,1÷10) ± 10%
Высота 90
Гарантийный срок, Лет 1
Гистерезис 3
Глубина 64
Диапазон измеряемого напряжения №1 20
Диапазон измеряемого напряжения №2 80
Диапазон частоты питающего напряжения 45...65
Индикатор наличия напряжения Зелёный светодиод (Un)
Индикатор срабатывания реле Красный светодиод (R)
Категория перенапряжения 3
Количество переключающих контактов 1
Контроль макс напряжения при постоян токе Да
Контроль макс однофазного напряжения Да
Контроль макс трехфазного напряжения Нет
Контроль мин напряжения при постоян токе Да
Контроль мин однофазного напряжения Да
Контроль мин трехфазного напряжения Нет
Макс сечение многожил кабеля с наконечниками 1х2,5
Макс сечение одножильного кабеля 1х2,5
Мех износостойкость 10^7
Мин задержка на включение 0.5
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение 24...48 AC/DC
Номин напряжение контактной группы 250 АС / 24 DC
Номин напряжение питания цепи управ Us AC 50 Гц 48
Номин ток контактных групп при АС-1 10
Погрешность измерений ±1
Погрешность настройки ± 5
Рабочее положение Любое
Ремонтопригодность Нет
Степень загрязнения 2
Степень защиты IP клеммы IP20
Степень защиты IP лицевая панель IP40
Температура эксплуатации +20...+55
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип напряжения управления Перемен./постоян. (AC/DC)
Функция гистерезиса для напряж при пост токе Нет
Ширина 18
Электр износостойкость 10^6

В наличии на складе: Ожидается поступление

2530р.

Ожидается поступление
Код товара: ORV-02-AD48
Артикул: ORV-02-AD48
