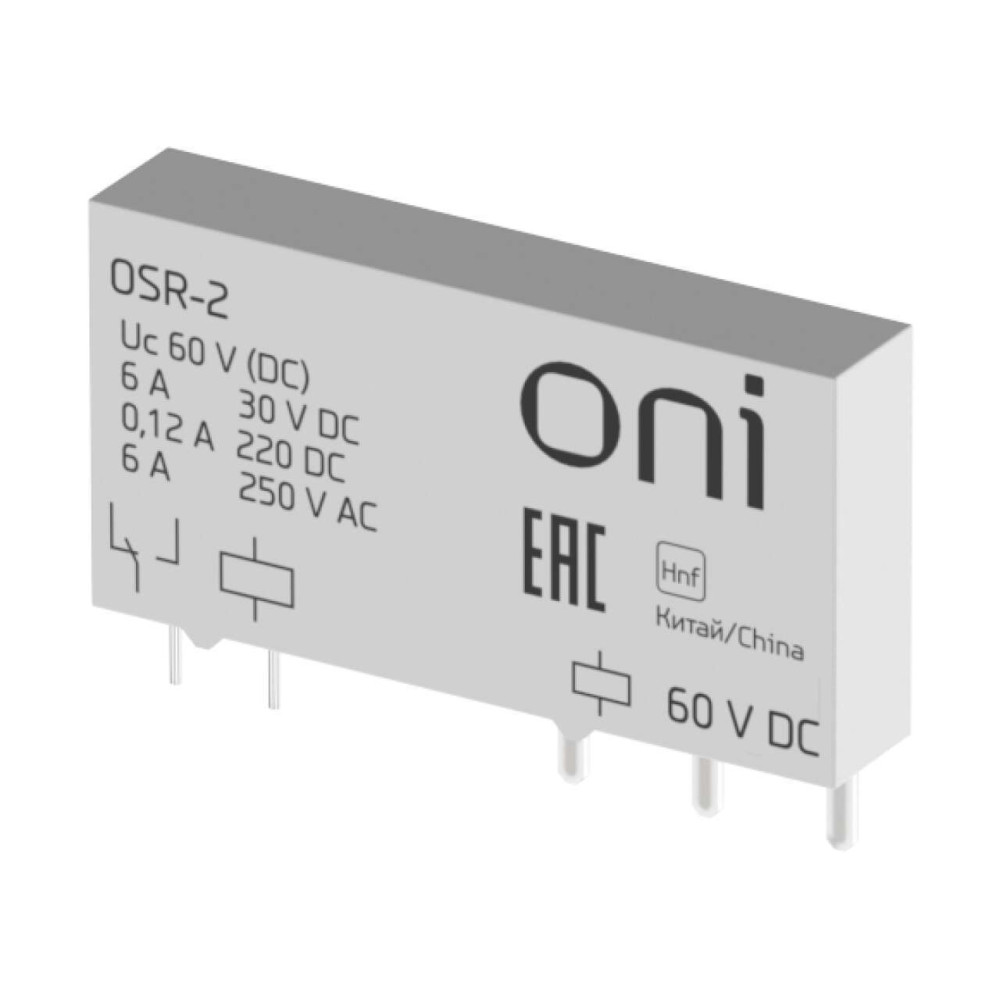

Реле ультратонкое OSR-2 1 перекидной контакт 60В DC ONI

OSR-2

Описание
Характеристики

Реле интерфейсные серии OSR предназначены для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления.

Преимущества

Компактные размеры.
Герметичный корпус.
Низкое энергопотребление.
Высокая скорость срабатывания.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
ONI_Rele_OSR_passp_mult_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

STEP-формат
OSR-2.stp

Класс: Промежуточное реле (ID: EC001437)

ID	Описание	Значение	Ед. изм.
EF008242	Тип напряжения управления	Постоянный (DC)
EF003980	Номин напряж питания цепи управ Us пост тока DC	60	В
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	-	В
EF008257	Количество переключающих контактов	1
EF000001	Номин ток	6	А
EF003358	Тип переключающих контактов	Двойной контакт
EF000198	С сигнальной лампой - индикатором	Нет
EF003961	Тип подключения	Разъемное (штекерное) соединение
EF003357	С перекидными контактами	Да
IEK_F000347	Номин раб напряжение DC контактов	30	В
EF008255	Кол-во нормально замкнутых - НЗ контактов	1
EF003355	Полюсность	Свободная полюсность
EF005474	Степень защиты - IP	IP20
EF003359	В комплекте с розеткой	Нет
EF003356	Тип управления или переключения	Моностабильное
IEK_F000201	Электр износостойкость	60000	циклов
IEK_F000223	Мех износостойкость	10000000	циклов
EF000040	Высота	28	мм
IEK_F000346	Номин раб напряжение AC контактов	250	В
EF002386	Температура эксплуатации	-40...70	°C
EF000049	Глубина	19	мм
EF008256	Кол-во норм разомкнутых - НО контактов	1
EF000008	Ширина	5.0	мм

Характеристики

class Промежуточное реле
В комплекте с розеткой Нет
Высота 28
Гарантийный срок, Лет 1
Глубина 19
Кол-во норм разомкнутых - НО контактов 1
Кол-во нормально замкнутых - НЗ контактов 1
Количество переключающих контактов 1
Мех износостойкость 10000000
Номин напряж питания цепи управ Us пост тока DC 60
Номин напряжение питания цепи управ Us AC 50 Гц -
Номин раб напряжение AC контактов 250
Номин раб напряжение DC контактов 30
Номин ток 6
Полюсность Свободная полюсность
С перекидными контактами Да
С сигнальной лампой - индикатором Нет
Степень защиты - IP IP20
Температура эксплуатации -40...70
Тип напряжения управления Постоянный (DC)
Тип переключающих контактов Двойной контакт
Тип подключения Разъемное (штекерное) соединение
Тип управления или переключения Моностабильное
Ширина 5.0
Электр износостойкость 60000

В наличии на складе: 19540 шт.

560р.

На складе: 19540
Код товара: OSR-2
Артикул: OSR-2
