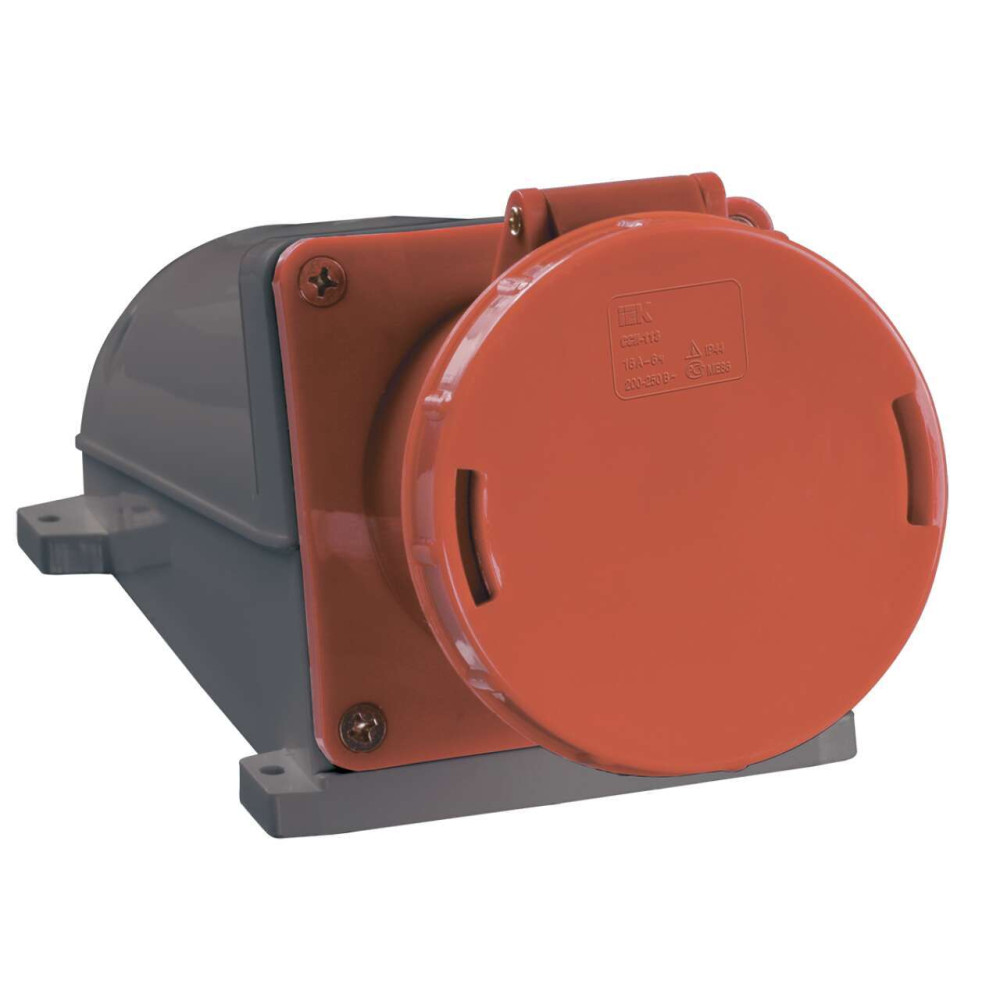

Розетка стационарная ССИ-145 3Р+РЕ+N 125А 380-415В IP54 IEK

PSR12-125-5

Описание
Характеристики

Силовые штепсельные разъемы незаменимы при эксплуатации внутри помещений и на открытом воздухе совместно с мобильным электрооборудованием с кабельной системой питания и стационарным электрооборудованием однофазного и трехфазного исполнения. Подходят для подключения строительного электрооборудования и электроинструмента, станков и другого промышленного оборудования, для электроснабжения бытовок и киосков, для использования в гостиницах, домах отдыха, турбазах и т.д.

Аналоги: PSN12-125-5

Преимущества

Корпуса и изолирующие детали, несущие токоведущие части силовых разъемов выполнены из термостойких и самозатухающих материалов.
Крышки обеспечивают защиту от попадания внутрь разъема пыли, влаги и надежно закреплены.
Пружины защищены от коррозии.
Винты, применяемые для механических и электротехнических соединений, защищены от самоотвинчивания.
Возможность эксплуатировать во влажной среде (IP54).
Наличие специального сальника для кабеля различного сечения.

Особенности конструкции

Кабельный ввод снабжен сальником, исключающим повреждение кабеля. Сальник подходит для кабеля различного диаметра.

Штыревые контакты изготовлены из электротехнической латуни, розеточные узлы - из фосфористой бронзы. Для защиты от коррозии все элементы покрыты никелем.

Давление, оказываемое контактными гнездами на контактные вилки, препятствует легкому вводу и выводу вилки. Вилка не выпадает из штепсельной розетки при нормальной эксплуатации.

Винты, применяемые для механических и электрических соединений, предохранены от самоотвинчивания и от коррозии.

Части из эластомерных материалов: уплотнительные кольца, сальники - стойкие к старению.

Пластмассовый шип на корпусе силового разъема позволяет фиксировать крышку ответной части соединения и предотвратить возможное несанкционированное отключение при механическом воздействии на присоединенный кабель вследствие его натяжения.

Документация

Модели для проектировщиков

Класс: Розетка силовая или CEE (ID: EC001321)

ID	Описание	Значение	Ед. изм.
EF002647	IEC ток	125	А
EF006726	Напряжение согл EN 60309-2	400 В 50-60 ГЦ , красный
EF001391	Количество полюсов	5
EF005474	Степень защиты - IP	IP54
EF002169	Материал	Пластик
EF006050	Исполнение для вооруженных сил	Нет
EF002386	Температура эксплуатации	-25...40	°C
IEK_F000068	Номин электр прочность изоляции	500	В
EF002963	Номин частота	50/60	Гц
IEK_F000079	Число контактов	3P+N+PE (трехфазн. 5-проводников)
IEK_F000048	Диапазон раб напряжений	380...415	В
EF002442	Способ или тип крепления	Наружный монтаж
IEK_F000080	Фиксирующее устройство	Крышка с байонетным кольцом
IEK_F000078	Наличие блокировки	Электрическая блокировка
EF004969	Макс поперечное сечение проводника	50,0	мм²
EF002649	Тип подключения	Клемма винтовая
EF000010	Модель или исполнение	Поверхностн. монтажа (открыт. установка)
EF006584	Ориентация заземл контакта-по циферблату часов	6	ч
EF006725	Цветовая кодировка	Красный

Характеристики

class Розетка силовая или CEE
IEC ток 125
Гарантийный срок, Лет 5
Диапазон раб напряжений 380...415
Исполнение для вооруженных сил Нет
Количество полюсов 5
Макс поперечное сечение проводника 50,0
Материал Пластик
Модель или исполнение Поверхностн. монтажа (открыт. установка)
Наличие блокировки Электрическая блокировка
Напряжение согл EN 60309-2 400 В 50-60 ГЦ , красный
Номин частота 50/60
Номин электр прочность изоляции 500
Ориентация заземл контакта-по циферблату часов 6
Способ или тип крепления Наружный монтаж
Степень защиты - IP IP54
Температура эксплуатации -25...40
Тип подключения Клемма винтовая
Фиксирующее устройство Крышка с байонетным кольцом
Цветовая кодировка Красный
Число контактов 3P+N+PE (трехфазн. 5-проводников)

В наличии на складе: Ожидается поступление

8674р.

Ожидается поступление
Код товара: PSR12-125-5
Артикул: PSR12-125-5
