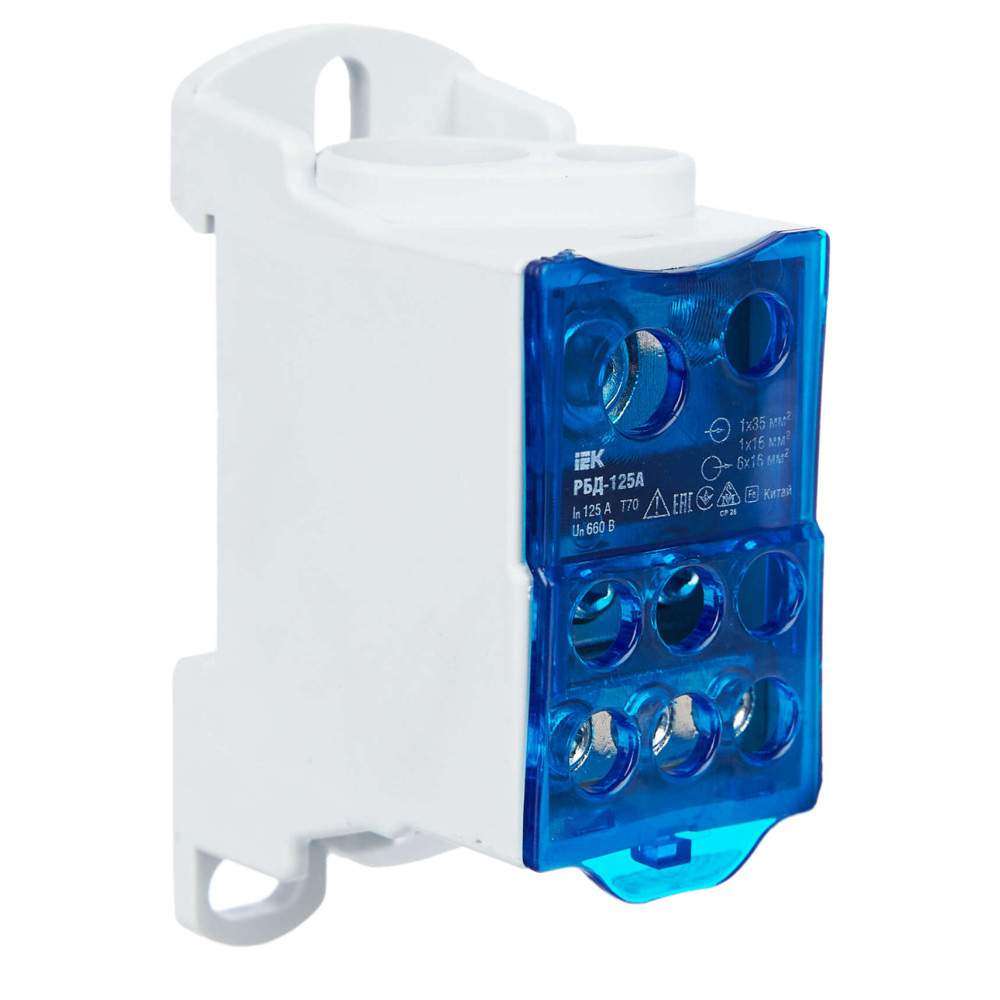

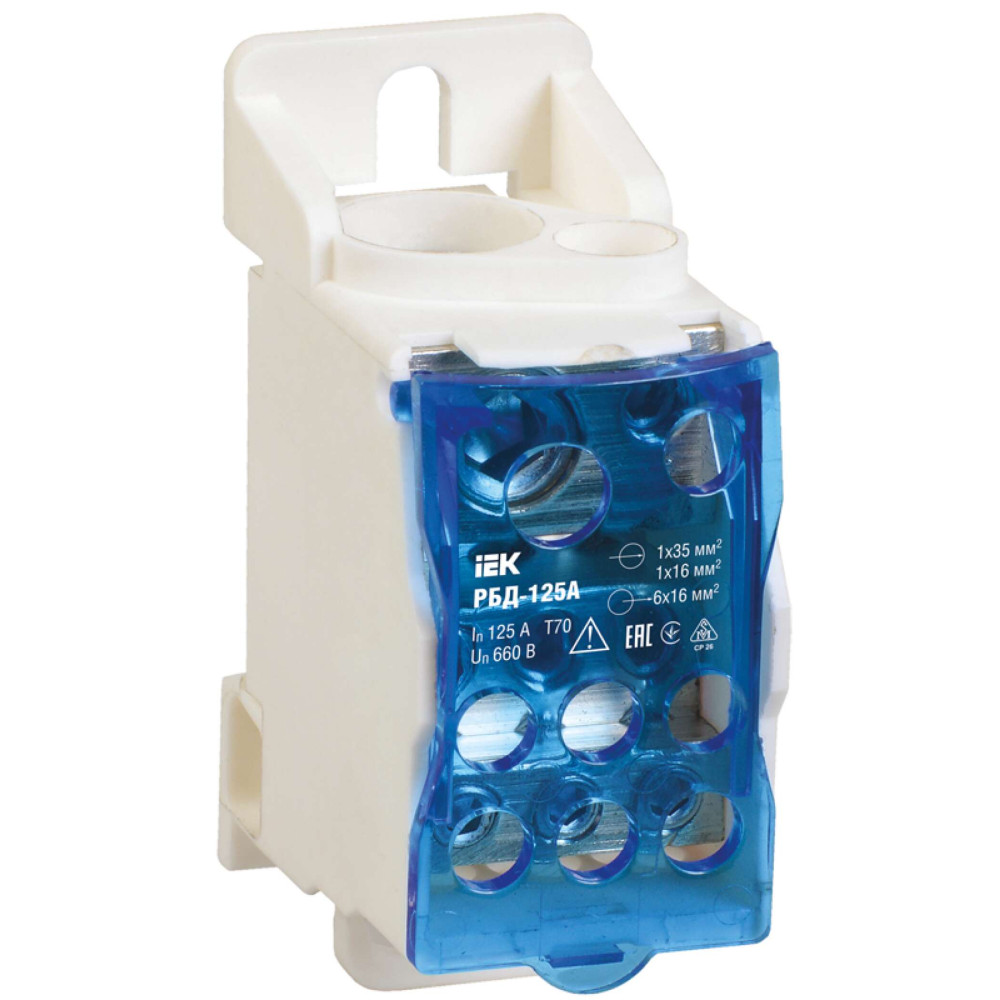

Блок распределительный РБД-125А на DIN-рейку IEK

Name: Блок распределительный РБД-125А на DIN-рейку IEK
Brand: Powerom
SKU: RBD-125
Price: 830.00 RUB
Availability: InStock

RBD-125

Описание
Характеристики

Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины. Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С. Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика. Способы установки: – на монтажную DIN-рейку 35 мм, – на панель щита двумя винтами.

Аналоги: RBD-160

Преимущества

Изготовлены из луженой меди, корпус – из пластика, не поддерживающего горение, обладающими отличными электроизоляционными свойствами.

Особенности конструкции

Удобное крепление на DIN-рейку или на монтажную панель.

Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

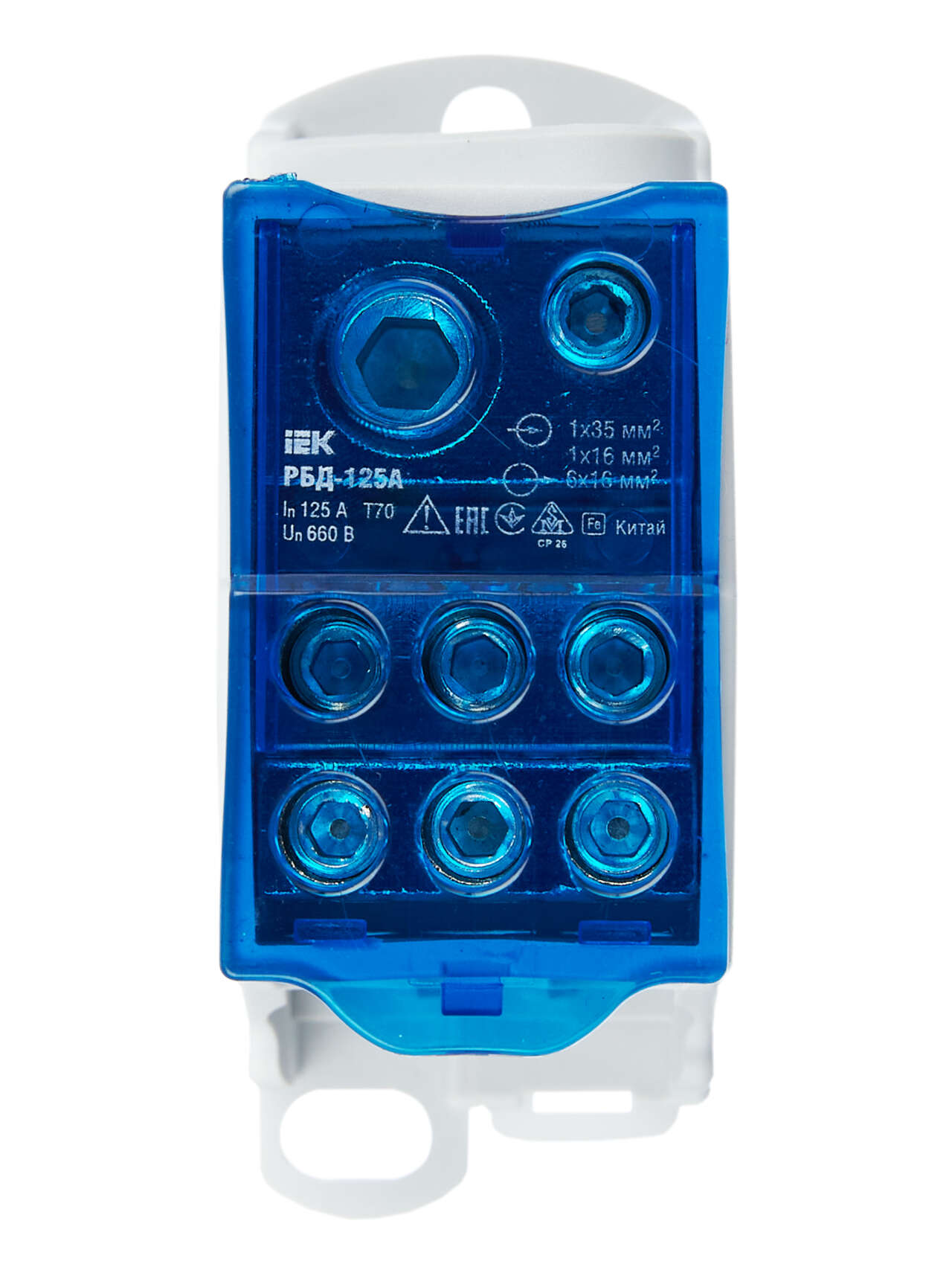

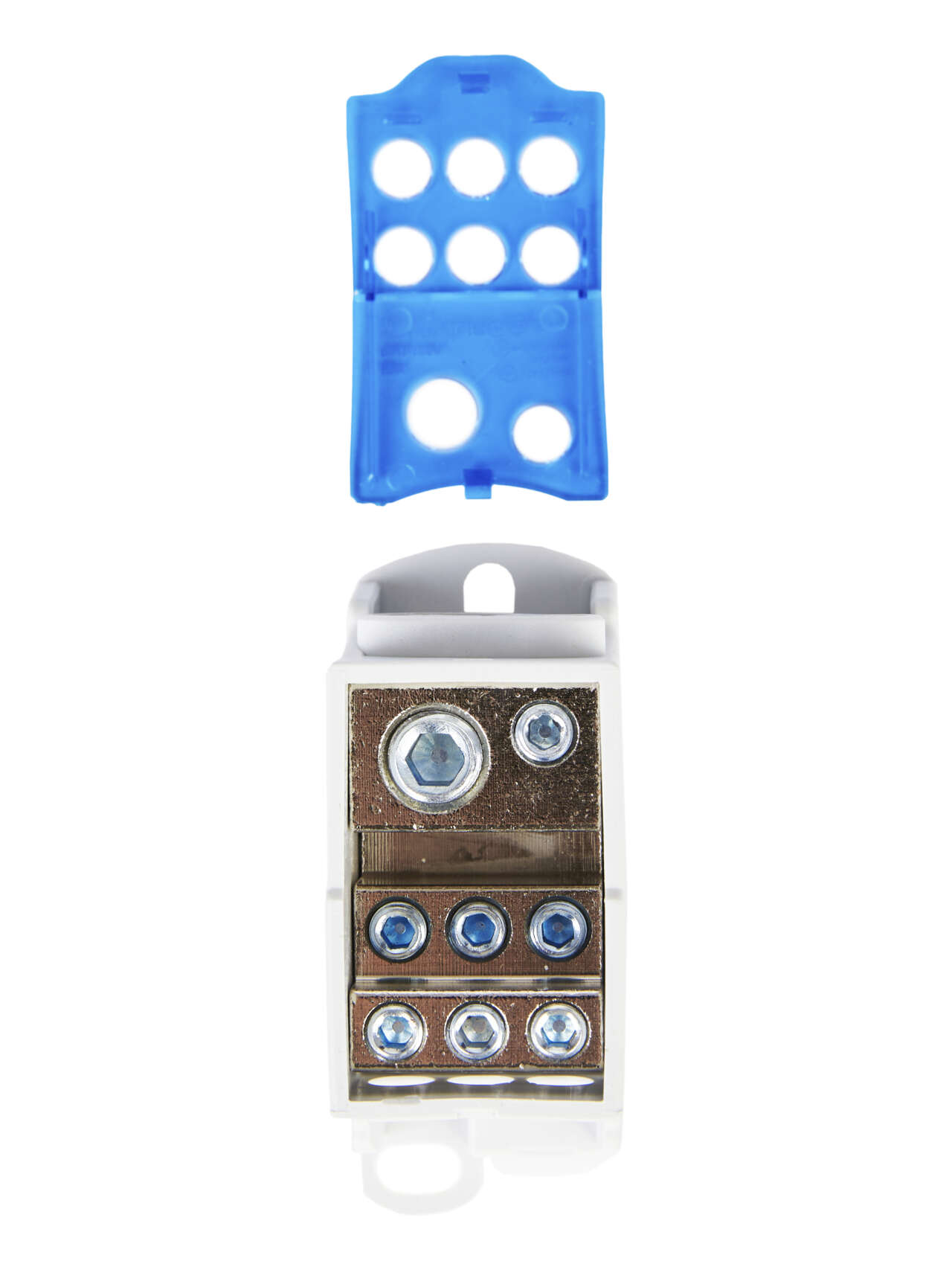

Прозрачная лицевая крышка для визуального контроля и защиты от прикосновения к токоведущим частям дополнительно снабжена выступами для удерживания прижимного винта.

Конструкция представляет собой ступенчатый монолитный блок в изолированном корпусе.

Возможность создавать большое количество точек подключения отводных линий. Также блоки могут соединяться в ряд, повышая жесткость и качество всей сборки.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
RBD_passport_4.pdf

Дополнительные изображения

Модели для проектировщиков

Класс: Клеммник силовой или клеммный блок (ID: EC000275)

ID	Описание	Значение	Ед. изм.
EF001391	Количество полюсов	1
EF000001	Номин ток	125	А
EF008299	Общ количество соединений	8
IEK_F000364	Сечение подкл проводников на входe	1х35; 1х16	мм²
IEK_F000365	Сечение подкл проводников на выходe	6х16	мм²
EF000002	Номин напряжение	660	В
EF000003	Тип монтажа	DIN-рейка / винт
EF000124	Тип или способ подключения	Винт
EF005474	Степень защиты - IP	IP20
EF000040	Высота	70.5	мм
IEK_F000362	Номин выдерживаемый импульсный ток Ipk	30	кА
EF000049	Глубина	47.0	мм
EF004521	Безопасное соединение	Да
EF001159	Количество соединений бол 25 мм²	1
EF001596	Материал корпуса	Пластик
EF005455	Частота	50 Гц
EF002386	Температура эксплуатации	-40...+70	°C
EF001158	Количество соединений 16 мм²	7
IEK_F000363	Макс среднекрадратичный кратковрем ток Icw	4.2	кА
EF007544	Материал контакта	Латунь
EF000008	Ширина	29.0	мм

Характеристики

class Клеммник силовой или клеммный блок
Безопасное соединение Да
Высота 70.5
Гарантийный срок, Лет 3
Глубина 47.0
Количество полюсов 1
Количество соединений 16 мм² 7
Количество соединений бол 25 мм² 1
Макс среднекрадратичный кратковрем ток Icw 4.2
Материал контакта Латунь
Материал корпуса Пластик
Номин выдерживаемый импульсный ток Ipk 30
Номин напряжение 660
Номин ток 125
Общ количество соединений 8
Сечение подкл проводников на входe 1х35; 1х16
Сечение подкл проводников на выходe 6х16
Степень защиты - IP IP20
Температура эксплуатации -40...+70
Тип или способ подключения Винт
Тип монтажа DIN-рейка / винт
Частота 50 Гц
Ширина 29.0

В наличии на складе: 18870 шт.

830р.

На складе: 18870
Код товара: RBD-125
Артикул: RBD-125
