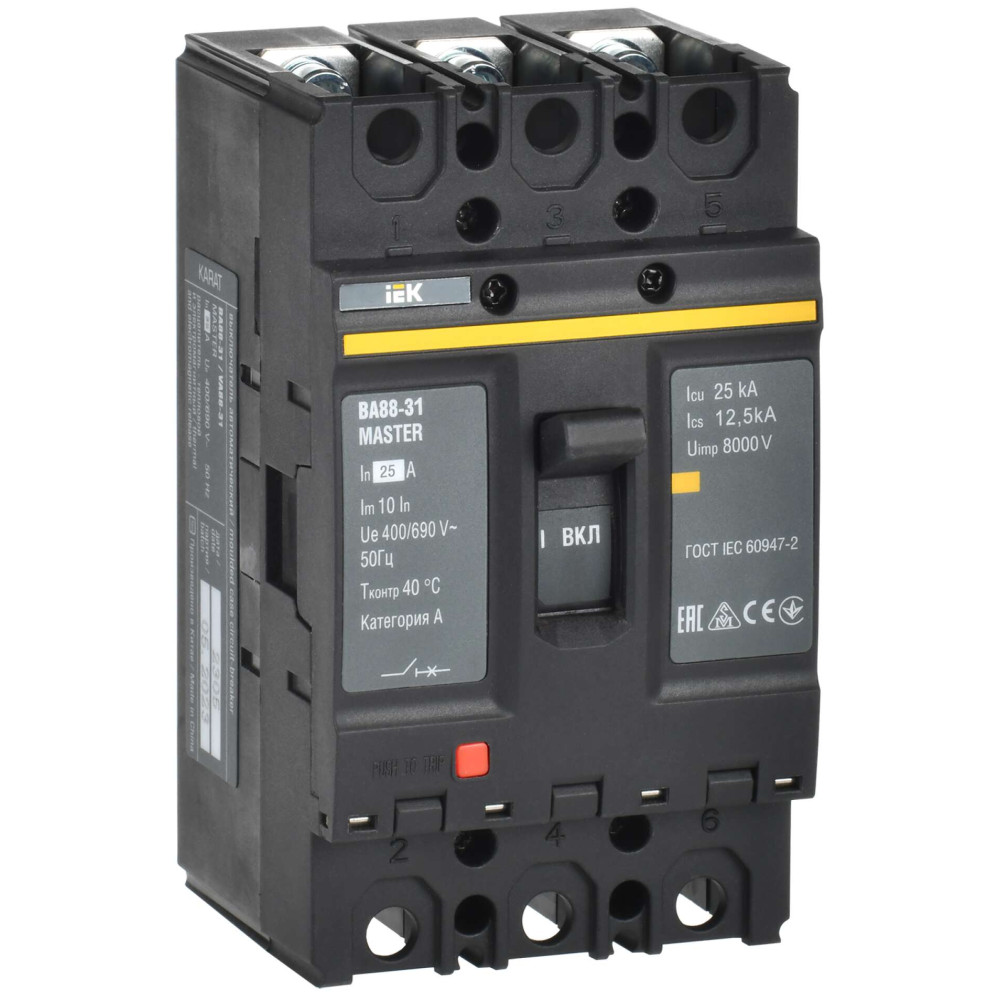

Выключатель автоматический ВА88-31 3Р 25А 25кА MASTER IEK

Name: Выключатель автоматический ВА88-31 3Р 25А 25кА MASTER IEK
Brand: KARAT
SKU: SVA00-3-0025-02
Price: 5680.00 RUB
Availability: InStock

SVA00-3-0025-02

Описание
Характеристики

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 6 типоразмерах, оснащены комбинированным расцепителем (тепловой и электромагнитный) на токи от 20 до 800 А. Рабочее напряжение до 690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

Аналоги: SVA10-3-0025

Преимущества

Компактные размеры.
Рабочее напряжение – до 690 В.
Установка в любом положении (вертикально/горизонтально).
Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
Пополюсная настройка.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
VA88_Master_passp_ru-eng_10.pdf

Дополнительные изображения

Модели для проектировщиков

DWG-формат
ВА 88_31.dwg

Класс: Силовой авт выкл для защиты оборудования (ID: EC000228)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	25	А
EF001391	Количество полюсов	3
EF007048	Номин откл способность Icu при 400 В 50 Гц	15	кА
IEK_F000054	Исполнение	Стационарное
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF000228	Номин раб напряжение	400...690	В
RF000040	Тип изделия/компонента	Выключатель автоматический в литом корпусе
EF005387	Потери энергии	25	Вт
EF002386	Температура эксплуатации	-40...60	°C
EF006697	Моторный привод встроенный	Нет
EF006819	Тип подключения силовой электрич цепи	Винтовое соединение
EF001639	Частота сети	50	Гц
EF000008	Ширина	78.0	мм
EF000040	Высота	135.0	мм
EF000049	Глубина	87.0	мм
EF001389	Номин продолжительный ток Iu	25	А
EF003977	Номин напряжение	400...690	В
IEK_F000004	Климатическое исполнение	УХЛ3
EF005474	Степень защиты - IP	IP20
EF001366	Номин напряжение изоляции Ui	800	В
EF002578	Номин импульсное выдерживаемое напряжение	8	кВ
EF008240	Конструкция прибора	Прочее
EF006976	Тип элемента управления	Тумблер
IEK_F001149	Степень защиты зажимов IP	IP00
IEK_F001006	Высота над уровнем моря	< 2000	м
EF007386	Моторный привод - дополнительно	Нет
EF007518	С расцеплением под напряжением	Да
EF007250	Подходит для монтажа на DIN-рейку	Нет
IEK_F000036	Номин раб наибольшая откл способность Ics	11,25	кА
EF007131	Диап регул без заде сраб расцеп короткого замык	500	А
EF000453	Режим работы	Продолжительный
IEK_F000022	Наличие электронного расцепителя	Нет
EF002336	Диапазон уставки тока расцепления	25	А

Характеристики

class Силовой авт выкл для защиты оборудования
Вес 0.780
Высота 235.0
Гарантийный срок, Лет 5
Глубина 87.0
Диап регул без заде сраб расцеп короткого замык 250
Диапазон уставки тока расцепления 25
Исполнение Стационарное
Количество полюсов 3
Комплексная защита от замыканий на землю Нет
Конструкция прибора Прочее
Механич износостойкость без обслуживания 8500
Моторный привод - дополнительно Нет
Моторный привод встроенный Нет
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 8
Номин напряжение 690
Номин напряжение изоляции Ui 690
Номин откл способность Icu при 400 В 50 Гц 25
Номин продолжительный ток Iu 25
Номин раб наибольшая откл способность Ics 18,75
Номин раб напряжение 690
Номин ток 25
Подходит для монтажа на DIN-рейку Нет
Потери энергии 75
Потребл мощность 150
С расцеплением под напряжением Да
Степень защиты - IP IP30
Температура эксплуатации -40...60
Тип изделия/компонента Выключатель автоматический в литом корпусе
Тип подключения силовой электрич цепи Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип элемента управления Прочее
Уставка электромагнитного расцепителя Im 250
Частота сети 50...60
Ширина 78.0

В наличии на складе: 695 шт.

5680р.

На складе: 695
Код товара: SVA00-3-0025-02
Артикул: SVA00-3-0025-02
