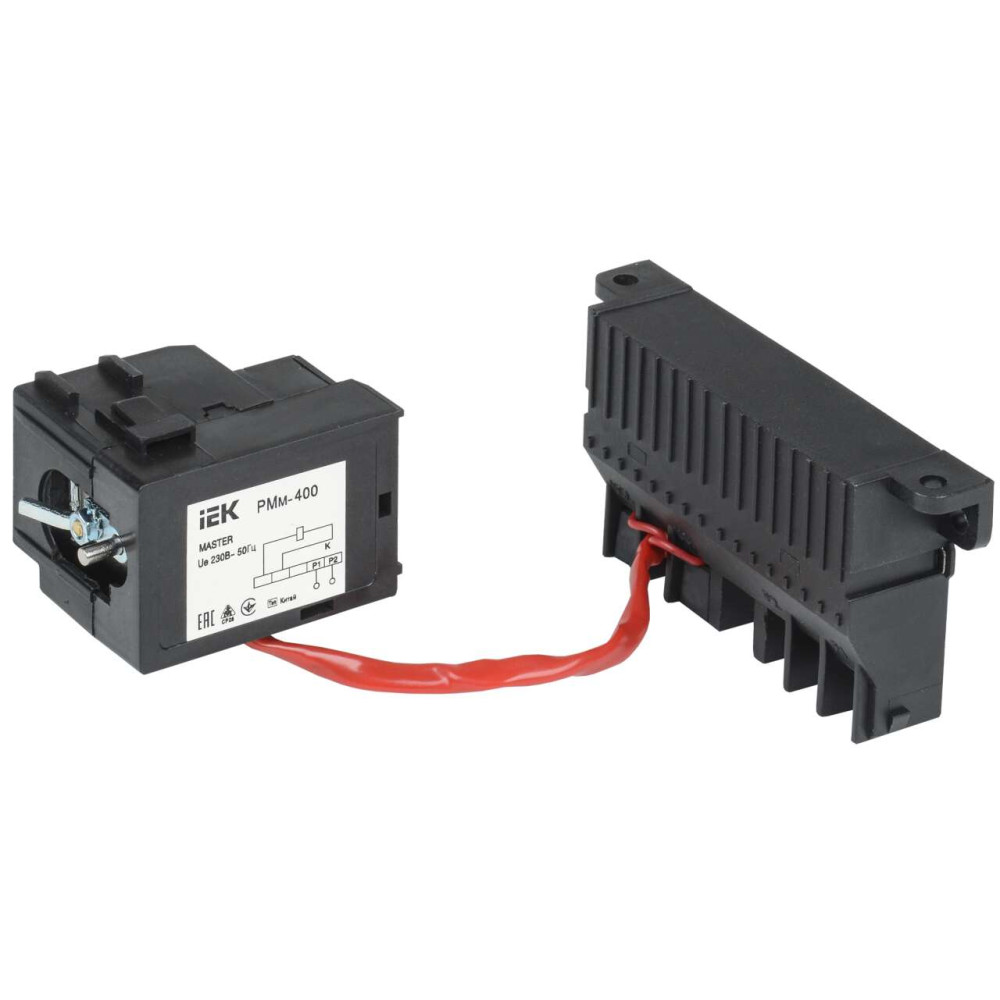

Расцепитель минимального напряжения РМм-400 (РМм-37) MASTER IEK

SVA40D-RM-02

Описание
Характеристики

Расцепитель минимального напряжения РМм предназначен для отключения автоматического выключателя ВА88 MASTER при снижении фазного или линейного напряжения на его входе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи меньше 85% от номинального.

Преимущества

Удобство использования.
Возможность устанавливать самостоятельно на производстве заказчиком.

Документация

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации
RМm_MASTER_manual_4.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Класс: Реле контроля пониженного напряжения (ID: EC001022)

ID	Описание	Значение	Ед. изм.
IEK_F000520	Совместимость	ВА88 серии MASTER
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	230	В
EF008242	Тип напряжения управления	Переменный (AC)
IEK_F001310	Диапазон напряжений удержания % от номинального	> 85
EF001541	С задержкой	Нет
EF003979	Номин напряжение питания цепи управ Us AC 60 Гц	-	В
EF003980	Номин напряж питания цепи управ Us пост тока DC	-	В
EF005863	Подходит для силового выключателя	Да
EF005826	Подходит для защитного выкл двигателя	Нет
IEK_F001311	Номинальное напряжение изоляции	690	В
EF001543	Подходит для выключателя-разъединителя	Нет
EF001545	Подходит для реле перегрузки	Нет
IEK_F001309	Диапазон напряжений срабатывания % от номинального	35...70

Характеристики

class Реле контроля пониженного напряжения
Гарантийный срок, Лет 5
Диапазон напряжений удержания % от номинального > 85
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение питания цепи управ Us AC 50 Гц 230
Номин напряжение питания цепи управ Us AC 60 Гц -
Номинальное напряжение изоляции 690
Подходит для выключателя-разъединителя Нет
Подходит для защитного выкл двигателя Нет
Подходит для реле перегрузки Нет
Подходит для силового выключателя Да
С задержкой Нет
Совместимость ВА88 серии MASTER
Тип напряжения управления Переменный (AC)

В наличии на складе: 37 шт.

7060р.

На складе: 37
Код товара: SVA40D-RM-02
Артикул: SVA40D-RM-02
