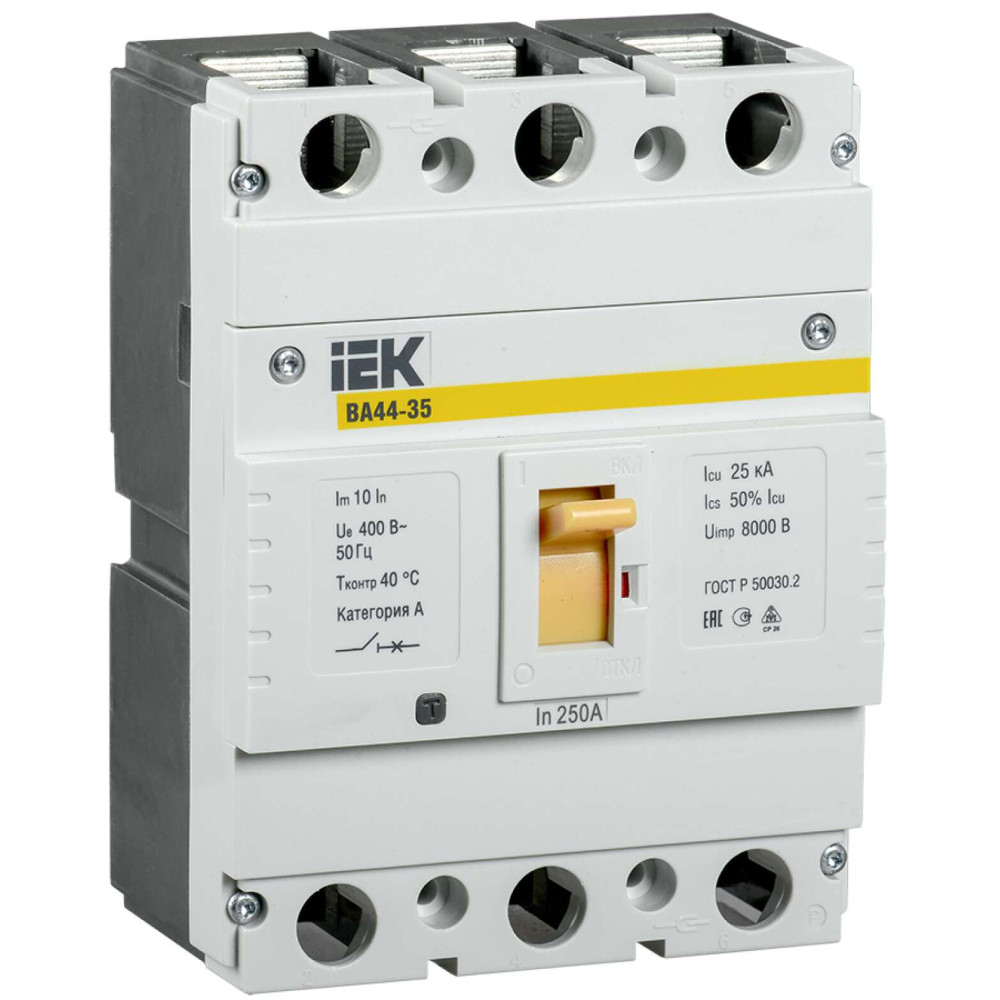

Выключатель автоматический ВА44-35 3Р 200А 25кА IEK

SVA4410-3-0200

Описание
Характеристики

Автоматические выключатели ВА44 IEK предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей. Рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 25 до 630А. Соответствуют требованиям ГОСТ Р 50030.2.

Преимущества

Простая самостоятельная установка универсальных дополнительных устройств (подходят для ВА44 и для ВА88):
- аварийный контакт;
- дополнительный контакт;
- независимый расцепитель;
- расцепитель минимального напряжения;
- совмещенный контакт.
Двойная изоляция.
Надежная защита от сверхтоков.
Компактные габариты.
Экономичное решение.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
VA44_passp_mult_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

STEP-формат
SVA4410-3-0200 Авт. выкл. ВА44-35 3Р 200А 25кА IEK.STEP

Класс: Силовой авт выкл для защиты оборудования (ID: EC000228)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	200	А
EF001391	Количество полюсов	3
EF007048	Номин откл способность Icu при 400 В 50 Гц	25	кА
IEK_F000054	Исполнение	Стационарное
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF000228	Номин раб напряжение	400	В
RF000040	Тип изделия/компонента	Выключатель автоматический в литом корпусе
EF005387	Потери энергии	150	Вт
EF002386	Температура эксплуатации	-30...50	°C
EF006697	Моторный привод встроенный	Нет
EF006819	Тип подключения силовой электрич цепи	Винтовое соединение
EF007296	Комплексная защита от замыканий на землю	Да
EF001639	Частота сети	50	Гц

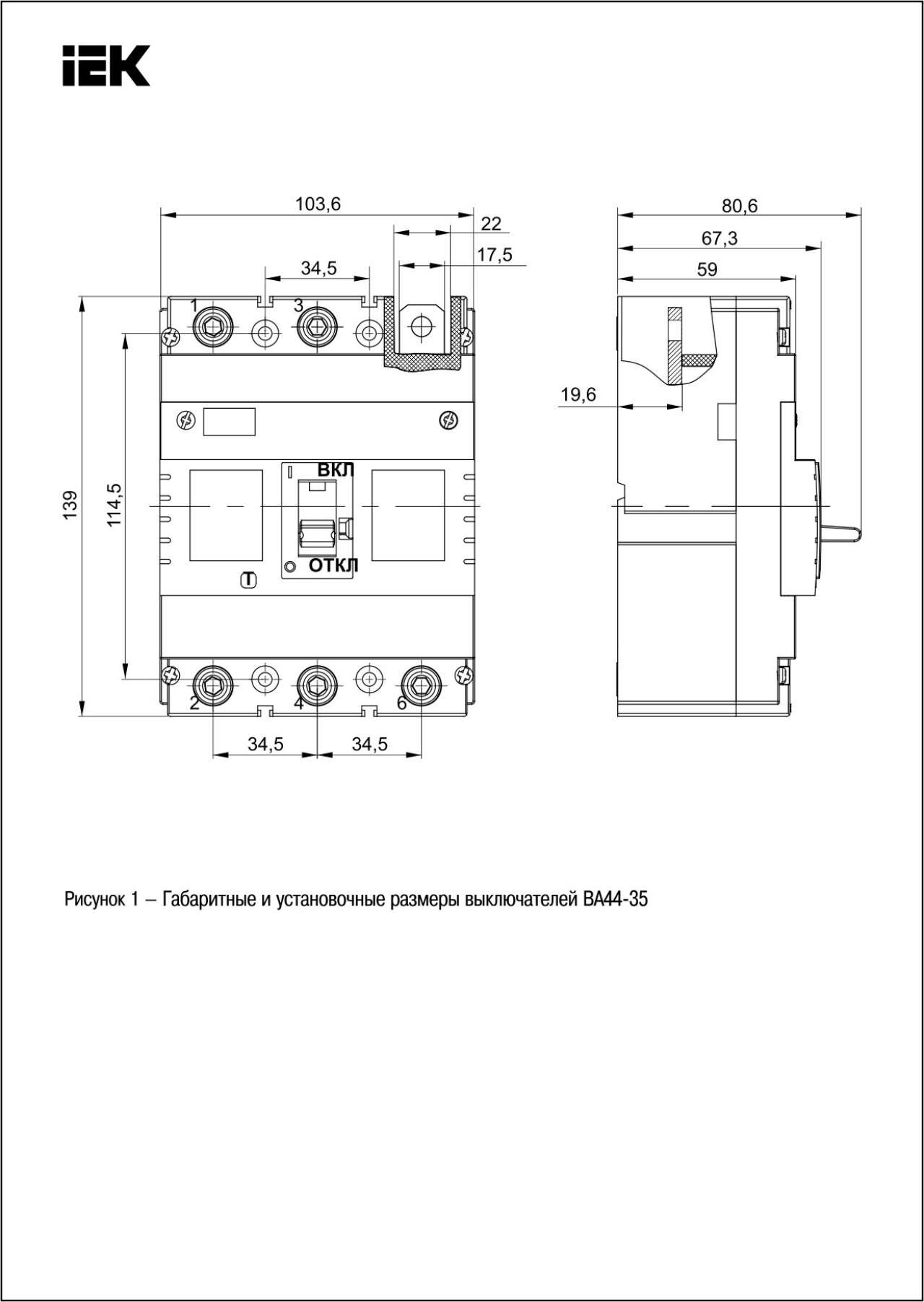

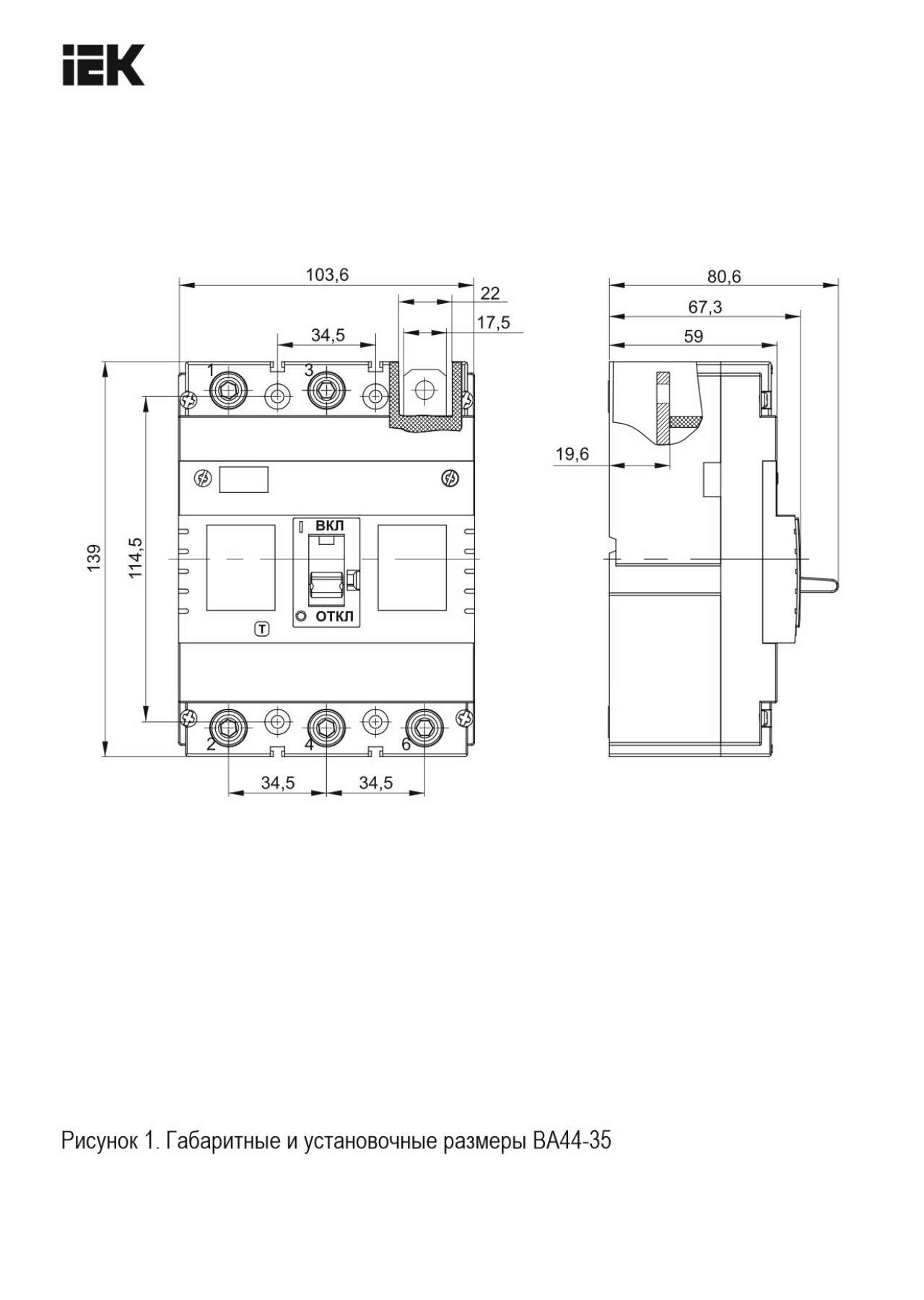

EF000008	Ширина	103.6	мм
EF000040	Высота	139.0	мм
EF000049	Глубина	59.0	мм
EF001389	Номин продолжительный ток Iu	200	А
EF007386	Моторный привод - дополнительно	Нет
IEK_F000764	Механич износостойкость с обслуживанием	5000	циклов
EF006976	Тип элемента управления	Тумблер
EF007250	Подходит для монтажа на DIN-рейку	Нет
EF008240	Конструкция прибора	Устройство в комплекте с корпусом
EF002336	Диапазон уставки тока расцепления	2000	А
EF007518	С расцеплением под напряжением	Да
EF007131	Диап регул без заде сраб расцеп короткого замык	-	А
IEK_F000022	Наличие электронного расцепителя	Да
IEK_F000004	Климатическое исполнение	УХЛ3
EF001366	Номин напряжение изоляции Ui	400	В
EF006671	Вид подключения главной электрич цепи	Подключение спереди
IEK_F000036	Номин раб наибольшая откл способность Ics	12,5	кА
EF002578	Номин импульсное выдерживаемое напряжение	8	кВ
EF003977	Номин напряжение	400...400	В
EF000167	Вес	1.036	кг
EF008149	Дополнит оборудование входящее в поставку	Прочее
EF005474	Степень защиты - IP	IP30

Характеристики

class Силовой авт выкл для защиты оборудования
Вес 1.036
Вид подключения главной электрич цепи Подключение спереди
Высота 139.0
Гарантийный срок, Лет 5
Глубина 59.0
Диап регул без заде сраб расцеп короткого замык -
Диапазон уставки тока расцепления 2000
Дополнит оборудование входящее в поставку Прочее
Исполнение Стационарное
Климатическое исполнение УХЛ3
Количество полюсов 3
Комплексная защита от замыканий на землю Да
Конструкция прибора Устройство в комплекте с корпусом
Механич износостойкость с обслуживанием 5000
Моторный привод - дополнительно Нет
Моторный привод встроенный Нет
Наличие электронного расцепителя Да
Номин импульсное выдерживаемое напряжение 8
Номин напряжение 400...400
Номин напряжение изоляции Ui 400
Номин откл способность Icu при 400 В 50 Гц 25
Номин продолжительный ток Iu 200
Номин раб наибольшая откл способность Ics 12,5
Номин раб напряжение 400
Номин ток 200
Подходит для монтажа на DIN-рейку Нет
Потери энергии 150
С расцеплением под напряжением Да
Степень защиты - IP IP30
Температура эксплуатации -30...50
Тип изделия/компонента Выключатель автоматический в литом корпусе
Тип подключения силовой электрич цепи Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип элемента управления Тумблер
Частота сети 50
Ширина 103.6
