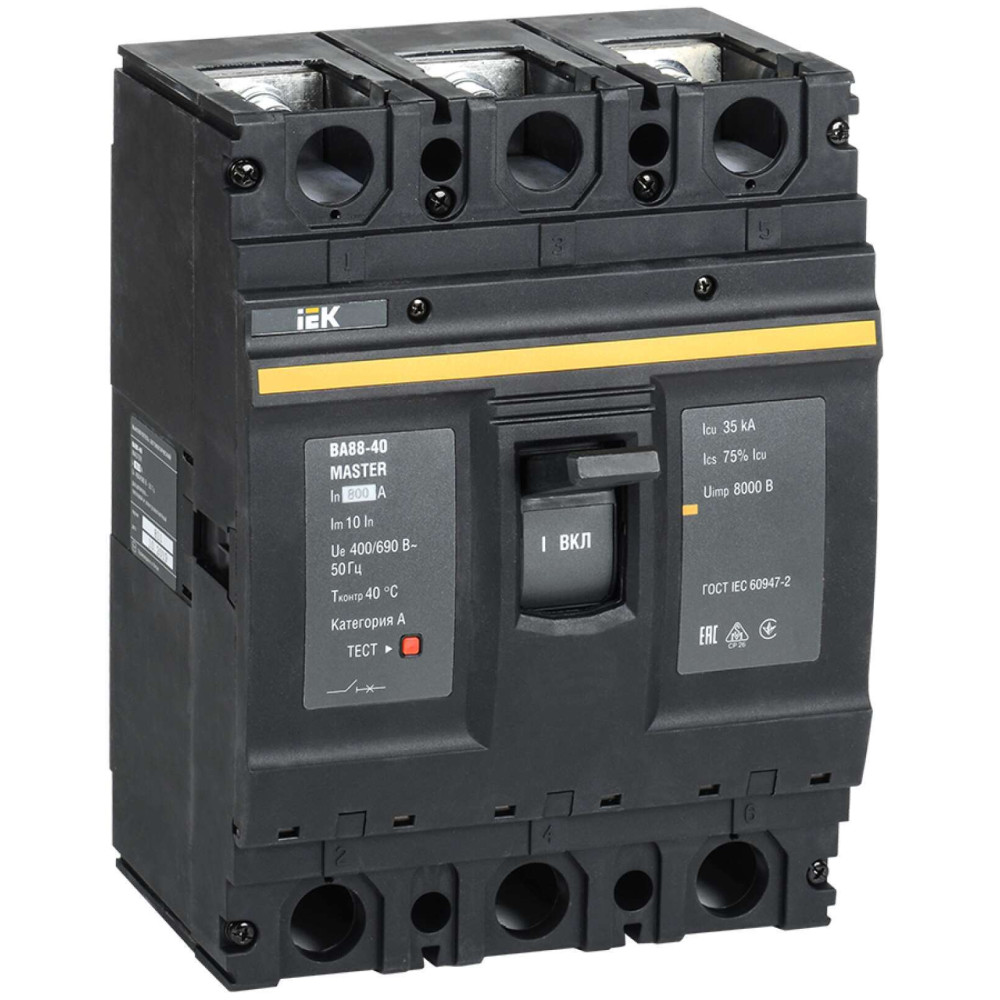

Выключатель автоматический ВА88-40 3Р 800А 35кА MASTER IEK
9766-SVA50-3-0800-02
Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме.
Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В.
Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.
Преимущества
- Компактные размеры.
- Рабочее напряжение – до 690 В.
- Широкий ассортимент дополнительных устройств.
- Установка в любом положении (вертикально/горизонтально).
- Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
- Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
- Пополюсная настройка.
Особенности конструкции
Новый конструктив термомагнитного расцепителя (катушка) на автоматах малых токов обеспечивает срабатывание выключателя при 10 номинальных токах на всех автоматических выключателях. Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов.
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Силовой авт выкл для защиты оборудования
- Вес 9.900
- Высота 303.0
- Высота над уровнем моря < 2000
- Гарантийный срок, Лет 5
- Глубина 103.0
- Диап регул без заде сраб расцеп короткого замык -
- Диапазон уставки тока расцепления 8000
- Исполнение Стационарное
- Климатическое исполнение УХЛ3
- Количество полюсов 3
- Комплексная защита от замыканий на землю Нет
- Конструкция прибора Встраиваемое устройство расширения
- Мех износостойкость < 4000
- Моторный привод - дополнительно Да
- Моторный привод встроенный Нет
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 8
- Номин напряжение 690...690
- Номин напряжение изоляции Ui 800
- Номин откл способность Icu при 400 В 50 Гц 35
- Номин продолжительный ток Iu 800
- Номин раб наибольшая откл способность Ics 26,25
- Номин раб напряжение 400...690
- Номин ток 800
- Относительная влажность воздуха 50%
- Подходит для монтажа на DIN-рейку Нет
- Потери энергии 288.0
- Режим работы Продолжительный
- С расцеплением под напряжением Да
- Степень защиты - IP IP30
- Степень защиты зажимов IP IP00
- Температура эксплуатации -40...60
- Тип изделия/компонента Выключатель автоматический в литом корпусе
- Тип подключения силовой электрич цепи Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Тип элемента управления Тумблер
- Уставка теплового расцепителя 800
- Уставка электромагнитного расцепителя Im 10 In
- Частота сети 50
- Ширина 210.0
- Электр износостойкость < 2000
В наличии на складе: 728 шт.
47070.00р.
- На складе
- Код товара: SVA50-3-0800-02
- Артикул: 9766-SVA50-3-0800-02
