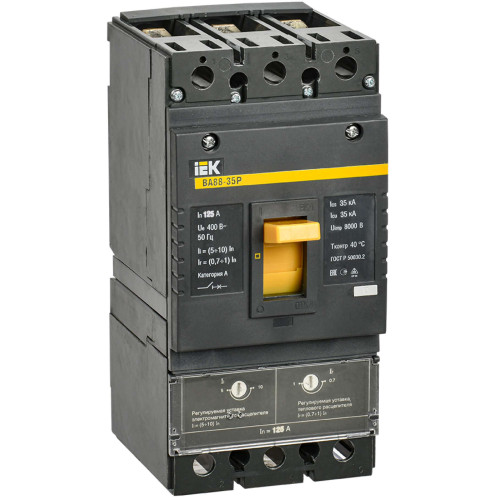

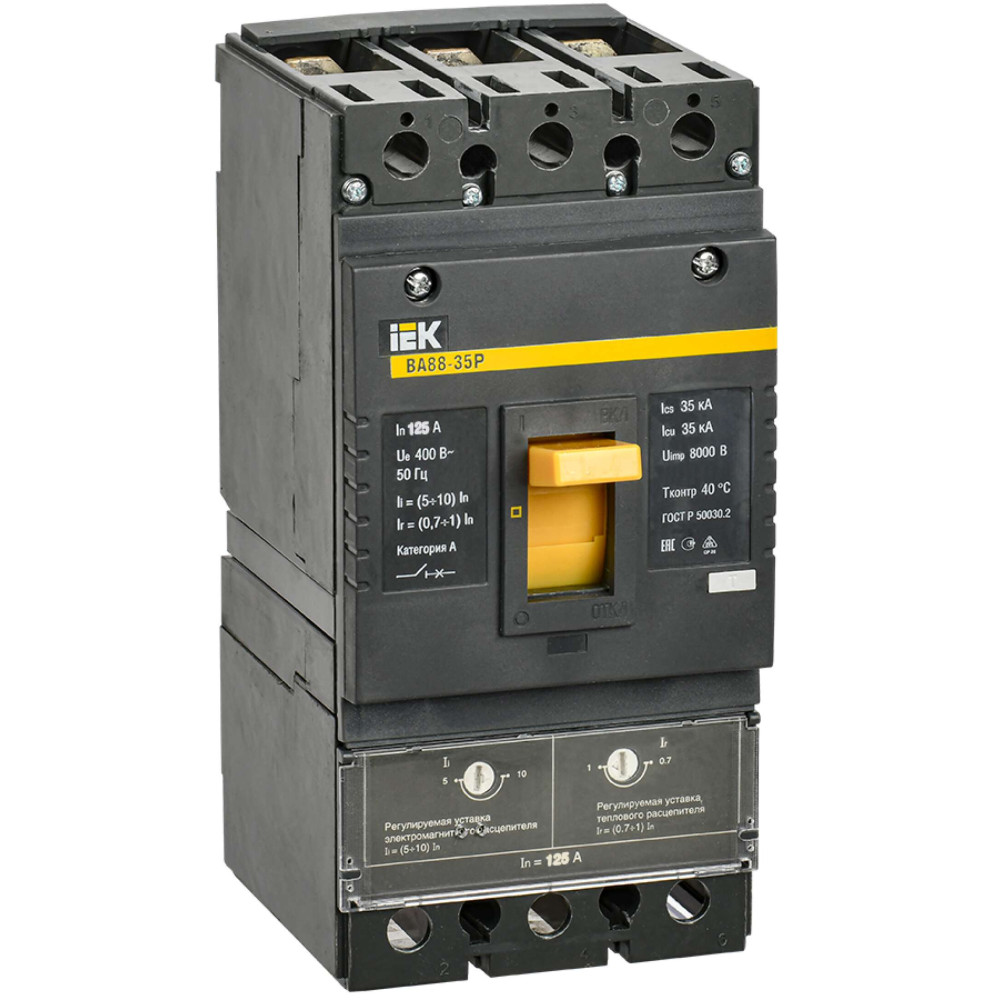

Выключатель автоматический ВА88-35Р 3Р 125А 35кА IEK
Преимущества
- Простая самостоятельная установка дополнительных устройств:
- - аварийный контакт;
- - дополнительный контакт;
- - независимый расцепитель;
- - расцепитель минимального напряжения;
- - привод ручной поворотный;
- - электропривод;
- - втычная панель;
- - выдвижная панель.
- Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
Особенности конструкции
Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.
При помощи специальной скобы RCS автоматические выключатели ВА88-32, ВА88-33 можно монтировать на DIN-рейку.
Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.
Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.
Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.
Большие значения номинальной предельной наибольшей отключающей способности - до 50 кА.
Токоограничение, то есть фактический ток во время короткого замыкания, гораздо ниже расчетного. Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время.
Полный диапазон тепловых расцепителей дает возможность обеспечить селективность при многоступенчатой системе защиты.
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
- ИК
- СК
- Русские монтажные конструкции
- СаратовСтройСервисРемонт
- Контакт
- Контакт
- ПСК ЛЕКС
- Саратовский радиоприборный завод
- Саратовский радиоприборный завод
- Рем Строй Автоматика
- Коммунэнерго
- Коммунэнерго
- ЕС-Электро
- ТПК Электроснаб
- ТПК Электроснаб
- СпецЭлектроМонтаж
- СпецЭлектроМонтаж
- МегаВатт
- Электропромсервис
- Псковская Реставрационная Мастерская №1
- Самара Энерго Монтаж
- Элком-Электро
- ИПФ
- ЗЭО
- ЭКСАВОЛЬТ
Характеристики
- class Силовой авт выкл для защиты оборудования
- Вид подключения главной электрич цепи Прочее
- Высота 216.0
- Гарантийный срок, Лет 5
- Глубина 136.0
- Диап регул без заде сраб расцеп короткого замык -
- Диапазон уставки тока расцепления 1250
- Исполнение Стационарное
- Климатическое исполнение УХЛ3
- Количество полюсов 3
- Конструкция прибора Встраиваемое устройство расширения
- Моторный привод - дополнительно Да
- Моторный привод встроенный Нет
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 8
- Номин напряжение 400...400
- Номин откл способность Icu при 400 В 50 Гц 35
- Номин продолжительный ток Iu 125
- Номин раб наибольшая откл способность Ics 25
- Номин раб напряжение 400
- Номин ток 125
- Подходит для монтажа на DIN-рейку Нет
- Потери энергии 75.0
- С расцеплением под напряжением Да
- Степень защиты - IP IP30
- Тип изделия/компонента Выключатель автоматический в литом корпусе
- Тип подключения силовой электрич цепи Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Тип элемента управления Тумблер
- Частота сети 50
- Ширина 105.0
- Ожидается поступление
- Код товара: SVAR30-3-0125
- Артикул: 9809-SVAR30-3-0125
