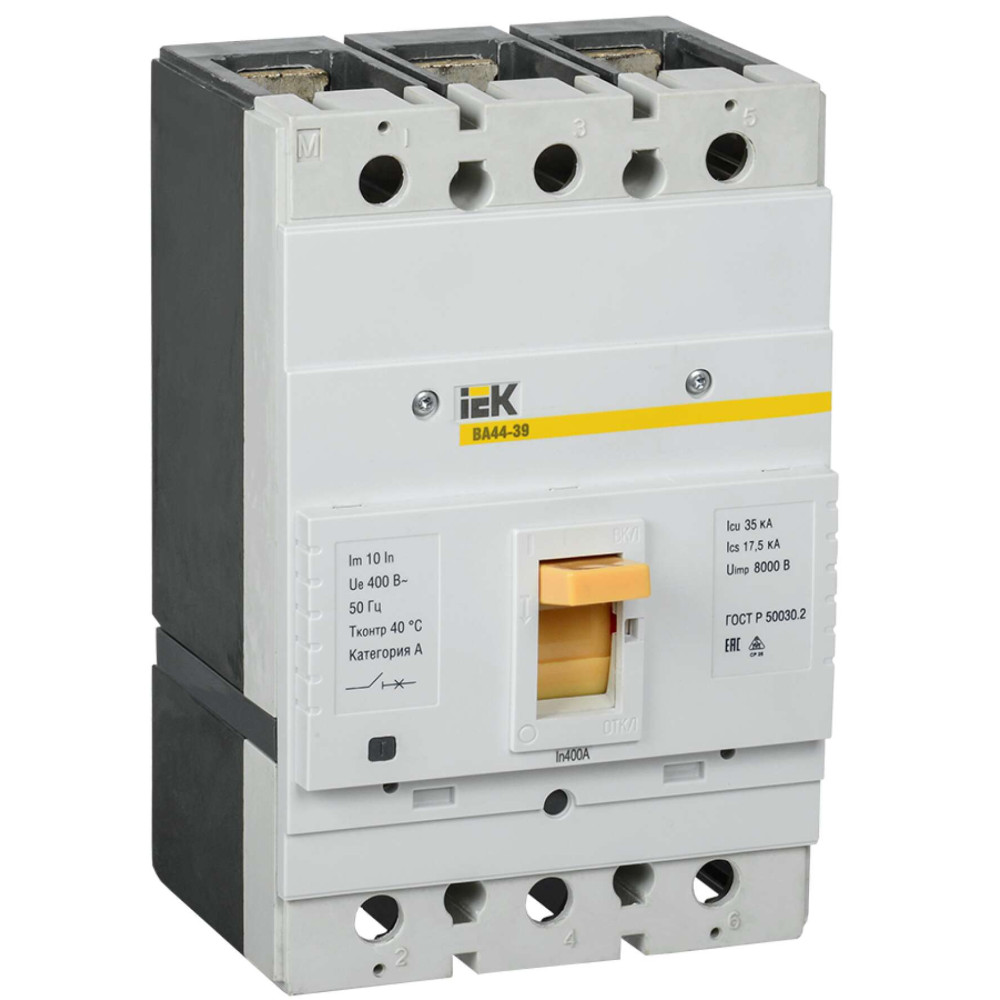

Выключатель автоматический ВА44-39 3Р 400А 35кА IEK

Name: Выключатель автоматический ВА44-39 3Р 400А 35кА IEK
Brand: Powerom
SKU: SVT50-3-0400-35
Price: 26530.00 RUB
Availability: InStock

SVT50-3-0400-35

Описание
Характеристики

Автоматические выключатели ВА44 IEK предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей. Рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 25 до 630А. Соответствуют требованиям ГОСТ Р 50030.2.

Преимущества

Компактные размеры.
Пополюсная настройка.
Установка в любом положении (вертикально/горизонтально).
Универсальные дополнительные устройства (применяются для ВА88 и ВА44).

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
VA44_passp_mult_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

STEP-формат
SVT50-3-0400-35 Выкл. авт. ВА44-39 3Р 400А 35кА IEK.STEP

Класс: Силовой авт выкл для защиты оборудования (ID: EC000228)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	400	А
EF001391	Количество полюсов	3
EF007048	Номин откл способность Icu при 400 В 50 Гц	35	кА
IEK_F000054	Исполнение	Стационарное
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF000228	Номин раб напряжение	400	В
RF000040	Тип изделия/компонента	Выключатель автоматический в литом корпусе
EF005387	Потери энергии	180	Вт
EF002386	Температура эксплуатации	-30...50	°C
EF006697	Моторный привод встроенный	Нет
EF006819	Тип подключения силовой электрич цепи	Винтовое соединение
EF007296	Комплексная защита от замыканий на землю	Нет
EF001639	Частота сети	50	Гц
EF000008	Ширина	140.0	мм
EF000040	Высота	240.0	мм
EF000049	Глубина	135.0	мм
EF001366	Номин напряжение изоляции Ui	750	В
EF007131	Диап регул без заде сраб расцеп короткого замык	-	А
EF001389	Номин продолжительный ток Iu	400	А
EF002578	Номин импульсное выдерживаемое напряжение	8	кВ
IEK_F000764	Механич износостойкость с обслуживанием	5000	циклов
IEK_F000022	Наличие электронного расцепителя	Нет
EF006976	Тип элемента управления	Тумблер
EF006671	Вид подключения главной электрич цепи	Подключение спереди
EF002336	Диапазон уставки тока расцепления	4000	А
EF008240	Конструкция прибора	Встраиваемое устройство расширения
EF007386	Моторный привод - дополнительно	Нет
EF005474	Степень защиты - IP	IP30
IEK_F000004	Климатическое исполнение	УХЛ3
EF000167	Вес	3.500	кг
EF007518	С расцеплением под напряжением	Да
EF003977	Номин напряжение	400...400	В
EF007250	Подходит для монтажа на DIN-рейку	Нет
EF000346	Потребляемая мощность	90	ВА
IEK_F000036	Номин раб наибольшая откл способность Ics	18	кА
IEK_F000766	Электр износостойкость без обслуживания при АС 440В	2000	циклов

Характеристики

class Силовой авт выкл для защиты оборудования
Вес 3.500
Вид подключения главной электрич цепи Подключение спереди
Высота 240.0
Гарантийный срок, Лет 5
Глубина 135.0
Диап регул без заде сраб расцеп короткого замык -
Диапазон уставки тока расцепления 4000
Исполнение Стационарное
Климатическое исполнение УХЛ3
Количество полюсов 3
Комплексная защита от замыканий на землю Нет
Конструкция прибора Встраиваемое устройство расширения
Механич износостойкость с обслуживанием 5000
Моторный привод - дополнительно Нет
Моторный привод встроенный Нет
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 8
Номин напряжение 400...400
Номин напряжение изоляции Ui 750
Номин откл способность Icu при 400 В 50 Гц 35
Номин продолжительный ток Iu 400
Номин раб наибольшая откл способность Ics 18
Номин раб напряжение 400
Номин ток 400
Подходит для монтажа на DIN-рейку Нет
Потери энергии 180
Потребл мощность 90
С расцеплением под напряжением Да
Степень защиты - IP IP30
Температура эксплуатации -30...50
Тип изделия/компонента Выключатель автоматический в литом корпусе
Тип подключения силовой электрич цепи Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип элемента управления Тумблер
Частота сети 50
Ширина 140.0
