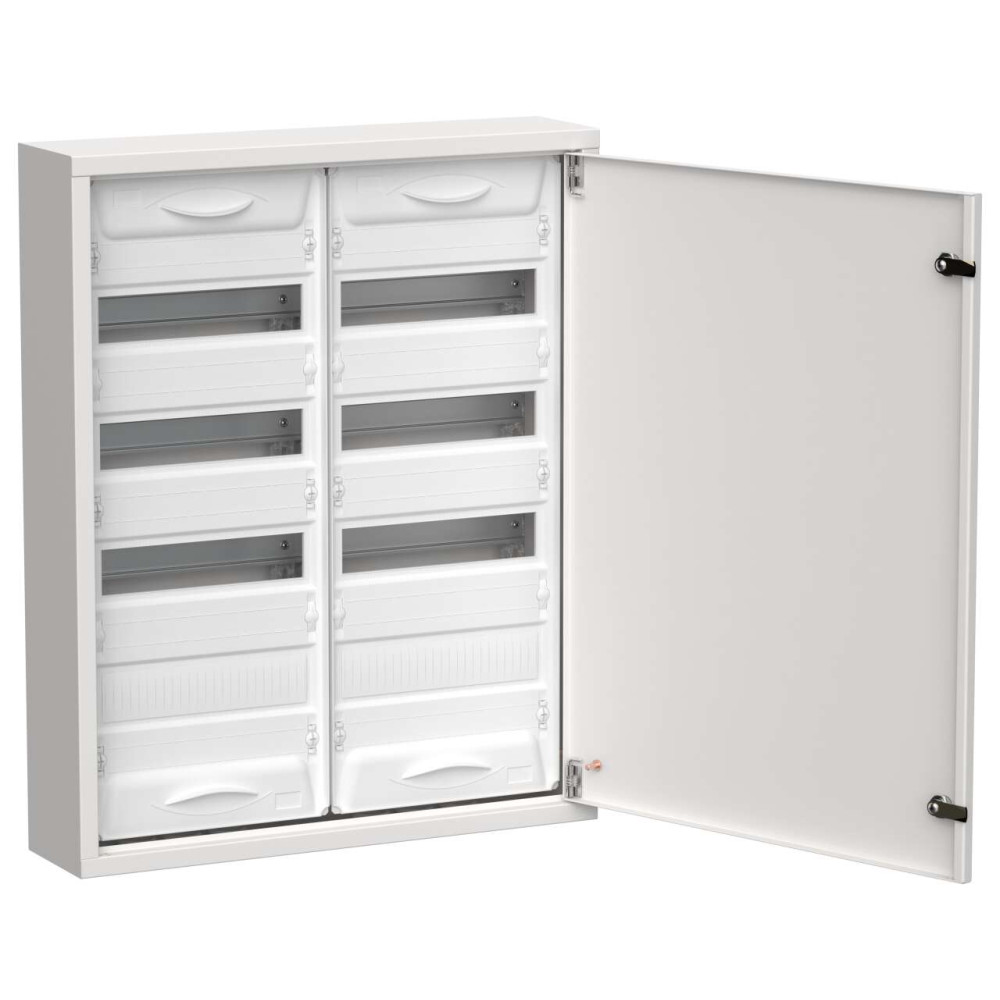

TITAN 5 Корпус металлический ЩРн-96 (2х48) 710х570х140мм IP31 белый (одна дверь) IEK

TI5-50-N-2X048-31

Описание
Характеристики

Корпуса навесные распределительные ЩРн TITAN предназначены для сборки электрощитов в квартирах, коттеджах, гаражах и административных зданиях. Щиты производятся в России, а их безопасность подтверждена испытаниями. Классический лаконичный дизайн, линейка от 12 до 216 модулей, пластиковые пластроны, съемная металлическая рама с дин-рейками – всё это позволят с лёгкостью подобрать решение к любой технической задаче.

Преимущества

Широкий размерный ряд. Модульная ёмкость от 12 до 216 модулей.
Удобный монтаж: отсутствие перегородки между секциями корпуса; съемная монтажная рама.
Увеличенное пространство за DIN-рейками для прокладки кабеля.
Возможность пломбировки фальш-панели.
Перенавешиваемая дверь.
Возможность установки шин сверху и снизу (шины не входят в комплект поставки).
Стильный дизайн.

Особенности конструкции

Быстросъёмные петли

Увеличенное пространство за дин-рейками для прокладки кабелей

Ввод кабеля при помощи кабель-канала или труб (гладкие, гофрированные)

Отсутствие перегородки между секциями корпуса, съёмная монтажная рама

Пластиковые суппорты в комплекте (шины в комплект не входят)

Комплект поставки

Суппорт пластиковый для N/PE (без меди) - 4 шт.
Провод заземления - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Наклейка модульная.
Комплект метизов для заземления.
Сальник ПВХ - 6 шт.

Документация

Сертификаты

Паспорта и РЭ

Информационные материалы

Презентация
Raspredelnie_ multimediinie_i_kombinirovannie_schiti_TITAN5.pdf

Дополнительные изображения

Модели для проектировщиков

Видеообзор

Щиты распределительные TITAN 5

Класс: Малый распределительный щит или бокс (ID: EC000214)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	Поверхностного монтажа
EF002950	Ширина по количеству модульных расстояний	96
EF000266	Кол-во рядов	4
EF000007	Цвет	Белый
EF005474	Степень защиты - IP	IP31
EF000040	Высота	710.0	мм
EF000008	Ширина	570.0	мм
EF000049	Глубина	140.0	мм
EF000116	Номер цвета RAL	9016
EF001596	Материал корпуса	Сталь
EF001134	DIN-рейка	Да
EF006244	Прозрачная дверца или крышка	Нет
EF006306	С замком	Да
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
EF000218	Монтажная глубина - ниши	-	мм
EF000118	С монтажной платой	Нет
EF000122	Кол-во дверей шкафа	1
EF000704	Смотровое окошко	Нет

Характеристики

class Малый распределительный щит или бокс
DIN-рейка Да
Высота 710.0
Гарантийный срок, Лет 3
Глубина 140.0
Кол-во дверей шкафа 1
Кол-во рядов 4
Материал корпуса Сталь
Монтажная глубина - ниши -
Номер цвета RAL 9016
Прозрачная дверца или крышка Нет
С замком Да
С монтажной платой Нет
Смотровое окошко Нет
Степень защиты - IP IP31
Тип монтажа Поверхностного монтажа
Форма крышки Закрытого типа (закрывающаяся)
Цвет Белый
Ширина 570.0
Ширина по количеству модульных расстояний 96

В наличии на складе: 17 шт.

21930р.

На складе: 17
Код товара: TI5-50-N-2X048-31
Артикул: TI5-50-N-2X048-31
