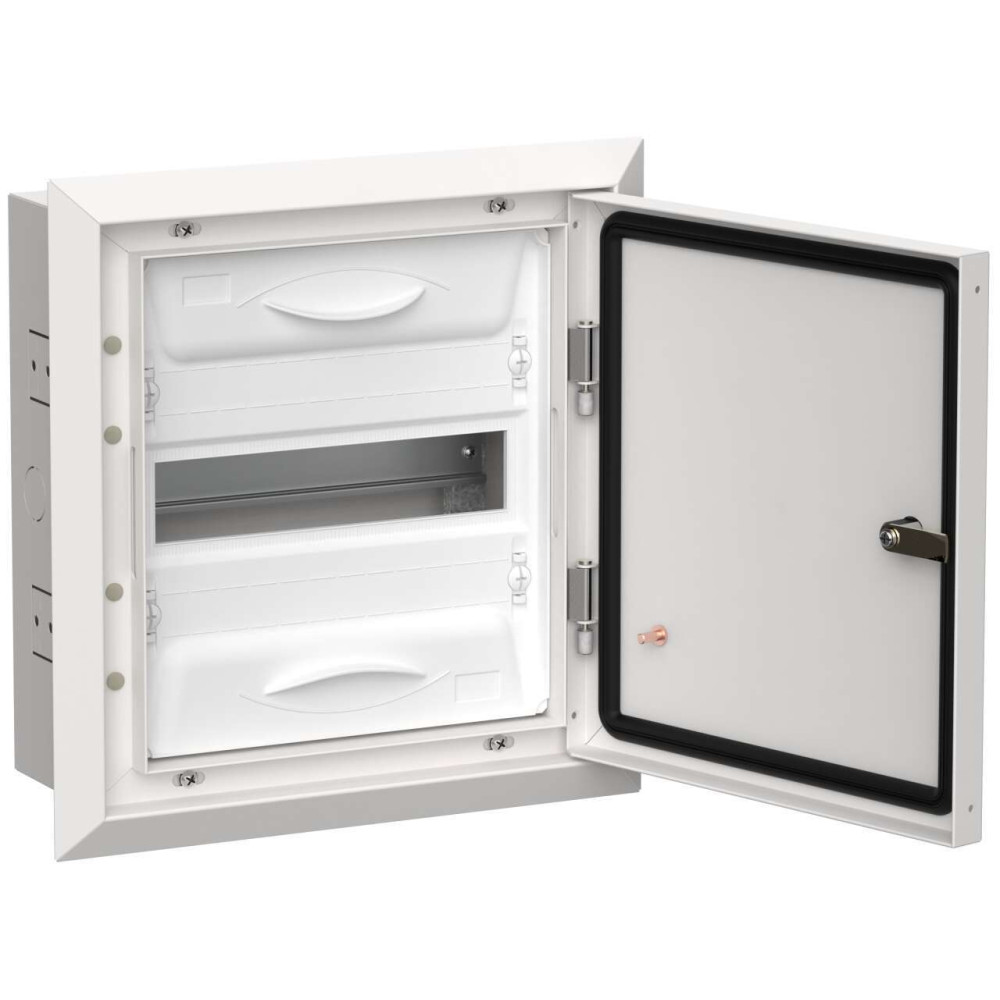

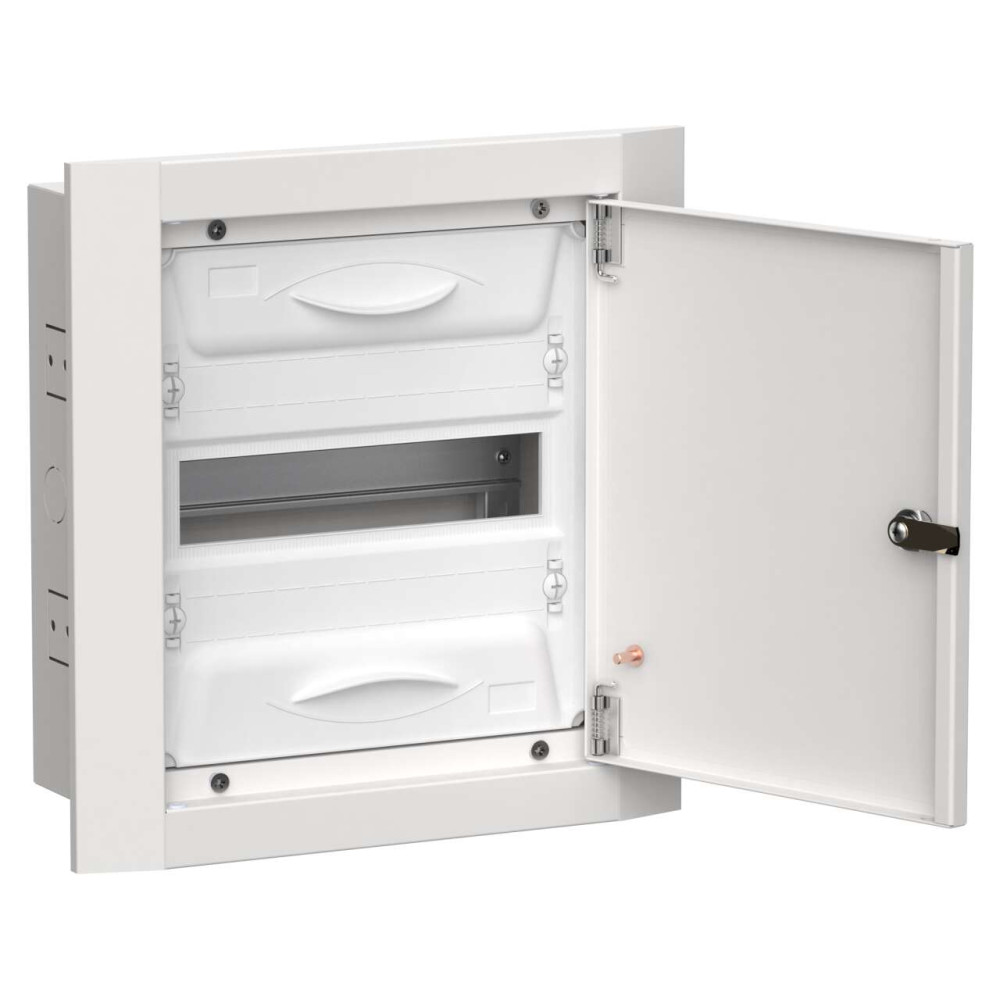

TITAN 5 Корпус металлический ЩРв-12 (1х12) 380х365х130мм IP31 белый (одна дверь) IEK

TI5-50-V-012-31

Описание
Характеристики

Предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400В от токов перегрузки и короткого замыкания.

Аналоги: TI5-50-V-012-31-7035

Преимущества

Широкий размерный ряд. Модульная ёмкость от 12 до 252 модулей.
Удобный монтаж: отсутствие перегородки между секциями корпуса; съемная монтажная рама.
Увеличенное пространство за DIN-рейками для прокладки кабеля.
Возможность пломбировки фальш-панели.
Перенавешиваемая дверь.
Возможность установки шин сверху и снизу.
Полная комплектация.
Стильный дизайн.

Особенности конструкции

Увеличенное пространство за DIN-рейками для прокладки кабеля.

Перенавешиваемая дверь.

Суппорты и шины в комплекте.

Выступ лицевой части после монтажа корпуса в нишу - 15 мм.

Отсутствие перегородки между секциями корпуса, съемная монтажная рама.

Защитная пластиковая оперативная панель.

Возможность установки шин сверху и снизу.

Комплект поставки

Корпус металлический - 1 шт.
Шина PEN 8х12мм 12/2 - 2 шт.
Провод заземления - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Наклейка модульная.
Комплект метизов для заземления.

Документация

Сертификаты

Паспорта и РЭ

Информационные материалы

Презентация
Prezent_04.02.01_Korpusa_metallicheskie_raspredelitelnie_TITAN.pdf

Дополнительные изображения

Монтаж

Монтаж изделия

Модели для проектировщиков

Видеообзор

Щиты распределительные TITAN 5

Класс: Малый распределительный щит или бокс (ID: EC000214)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	Скрытого монтажа (в штукатурку)
EF002950	Ширина по количеству модульных расстояний	12
EF000266	Кол-во рядов	1
EF000007	Цвет	Белый
EF005474	Степень защиты - IP	IP31
EF000040	Высота	380.0	мм
EF000008	Ширина	365.0	мм
EF000049	Глубина	130.0	мм
EF000116	Номер цвета RAL	9016
EF001596	Материал корпуса	Сталь
EF001088	Возможно расширение	Нет
EF001094	С прозрачной крышкой	Нет
EF000118	С монтажной платой	Нет
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
EF001134	DIN-рейка	Да
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
EF000218	Монтажная глубина - ниши	345х330х120	мм

Характеристики

class Малый распределительный щит или бокс
DIN-рейка Да
Возможно расширение Нет
Высота 380.0
Гарантийный срок, Лет 3
Глубина 130.0
Кол-во рядов 1
Материал корпуса Сталь
Монтажная глубина - ниши 345х330х120
Номер цвета RAL 9016
С монтажной платой Нет
С прозрачной крышкой Нет
Степень защиты - IP IP31
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Скрытого монтажа (в штукатурку)
Форма крышки Закрытого типа (закрывающаяся)
Цвет Белый
Ширина 365.0
Ширина по количеству модульных расстояний 12

В наличии на складе: 106 шт.

10380р.

На складе: 106
Код товара: TI5-50-V-012-31
Артикул: TI5-50-V-012-31
