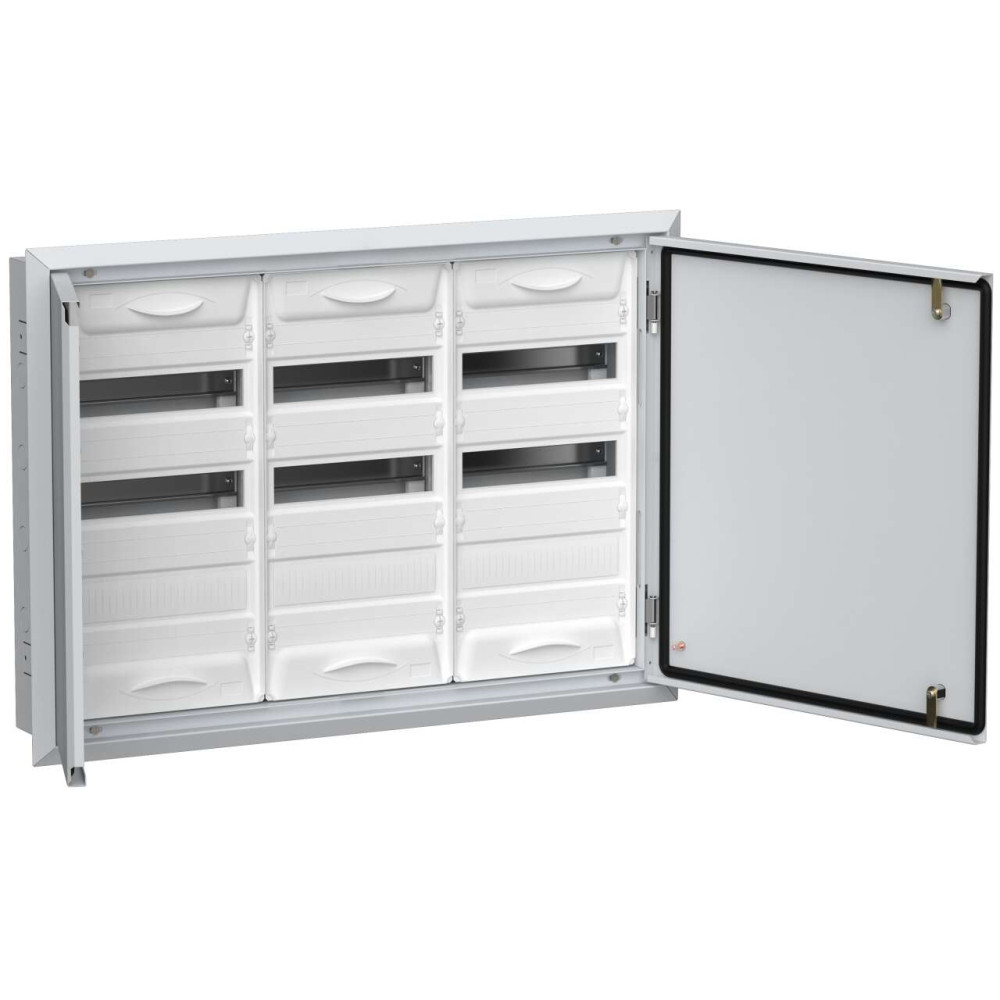

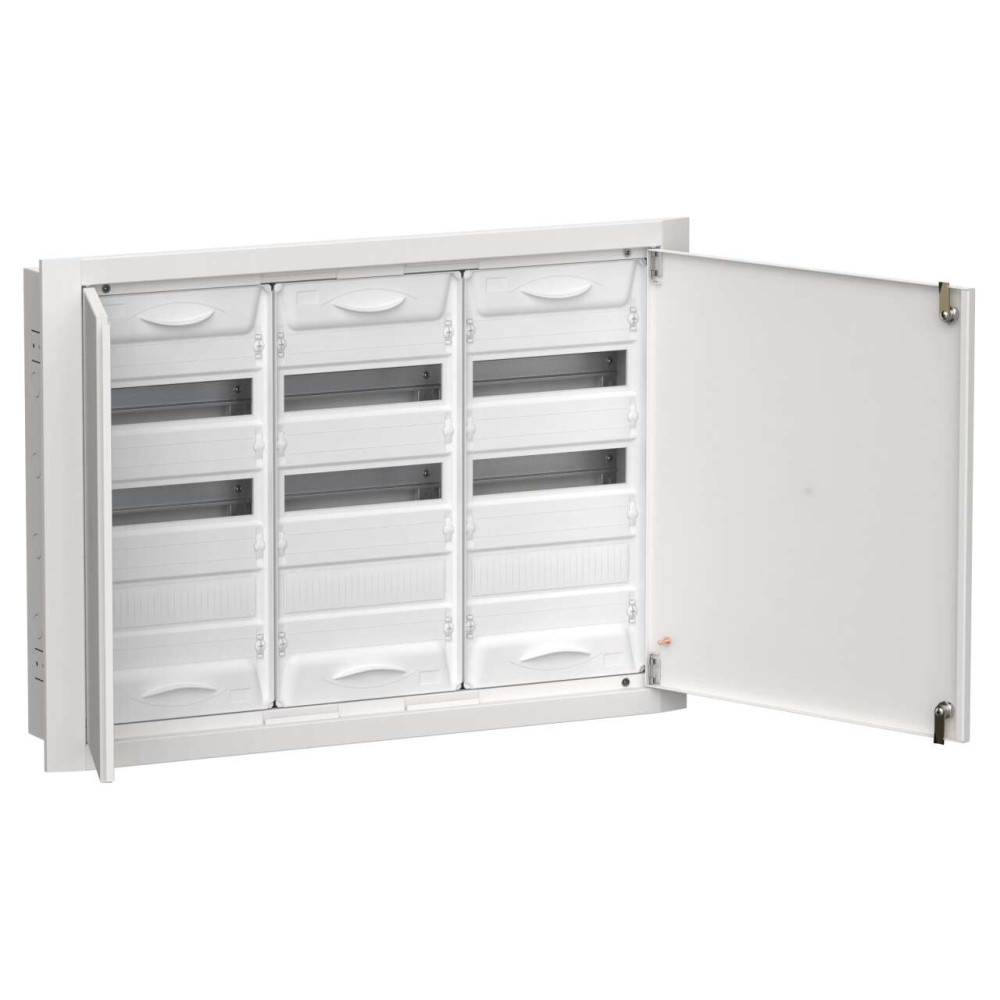

TITAN 5 Корпус металлический ЩРв-108 (3х36) 630х885х130мм IP31 белый (две двери) IEK
15809-TI5-50-V-3X036-31
Предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400В от токов перегрузки и короткого замыкания.
Преимущества
- Широкий размерный ряд. Модульная ёмкость от 12 до 252 модулей.
- Удобный монтаж: отсутствие перегородки между секциями корпуса; съемная монтажная рама.
- Увеличенное пространство за DIN-рейками для прокладки кабеля.
- Возможность пломбировки фальш-панели.
- Перенавешиваемая дверь.
- Возможность установки шин сверху и снизу.
- Полная комплектация.
- Стильный дизайн.
Особенности конструкции
Увеличенное пространство за DIN-рейками для прокладки кабеля.
Перенавешиваемая дверь.
Суппорты и шины в комплекте.
Выступ лицевой части после монтажа корпуса в нишу - 15 мм.
Отсутствие перегородки между секциями корпуса, съемная монтажная рама.
Защитная пластиковая оперативная панель.
Возможность установки шин сверху и снизу.
Документация
Сертификаты
Информационные материалы
Дополнительные изображения
Монтаж
Модели для проектировщиков
- Семейство rfa
IEK_Щит_ЩРв_TITAN5_IP31_Металл_Встраиваемый.rar - Семейство rfa
IEK_R19_L2(2)_Шкаф_ЩРв_IP31_TITAN5_Встроенный.rfa - STEP-формат
TI5-50-V-3X036-31_TITAN5_Корпус мет. ЩРв-108 (3х36) 630х885х130 IP31 бел IEK.STEP - STEP-формат
TI5-50-V-3X036-31_TITAN5_Корпус мет. ЩРв-108 (3х36) 630х885х130 IP31 бел IEK.STEP
Характеристики
- class Малый распределительный щит или бокс
- DIN-рейка Да
- Возможно расширение Нет
- Высота 630.0
- Гарантийный срок, Лет 3
- Глубина 130.0
- Кол-во рядов 3
- Материал корпуса Сталь
- Монтажная глубина - ниши 595х850х120
- Номер цвета RAL 9016
- С монтажной платой Нет
- С прозрачной крышкой Нет
- Степень защиты - IP IP31
- Тип крышки Закрытого типа (закрывающаяся)
- Тип монтажа Скрытого монтажа (в штукатурку)
- Форма крышки Закрытого типа (закрывающаяся)
- Цвет Белый
- Ширина 885.0
- Ширина по количеству модульных расстояний 108
В наличии на складе: 19 шт.
32710р.
- На складе: 19
- Код товара: TI5-50-V-3X036-31
- Артикул: 15809-TI5-50-V-3X036-31
