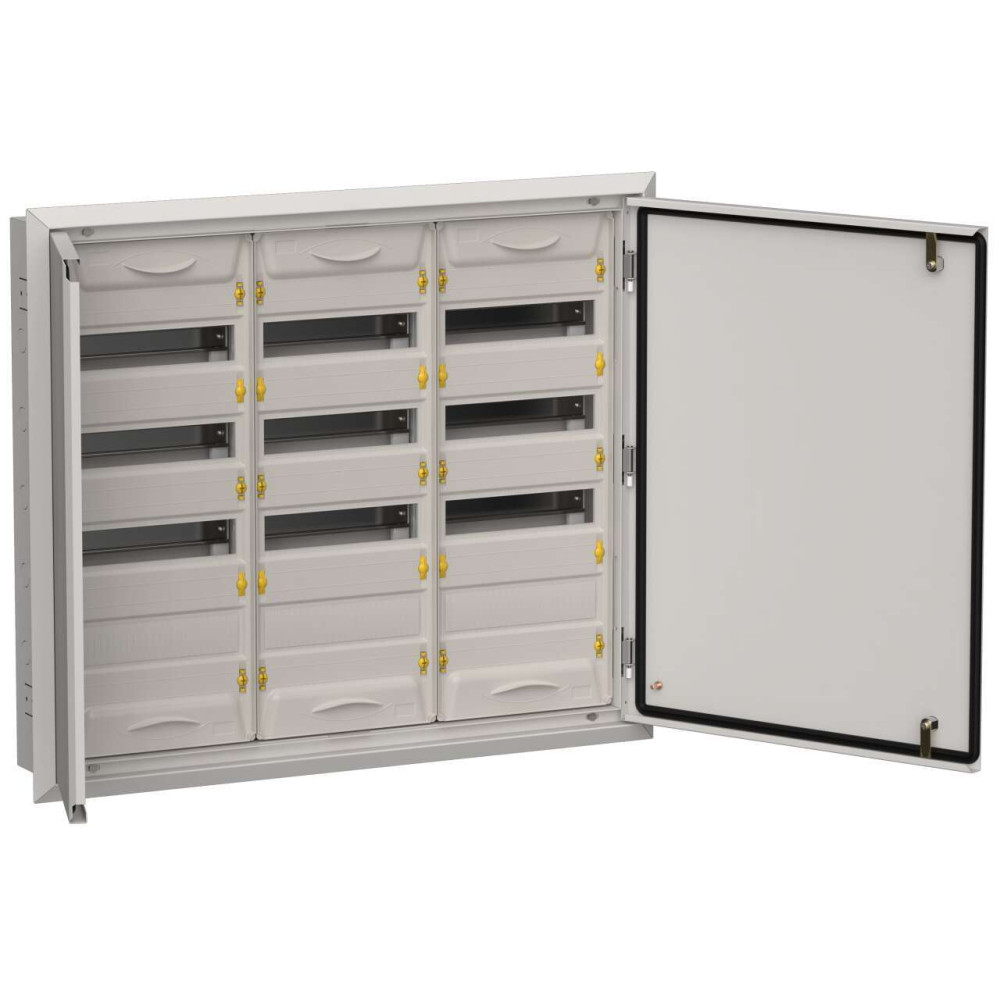

TITAN 5 Корпус металлический ЩРв-144 (3х48) 755х885х130мм IP31 серый (две двери) IEK
15812-TI5-50-V-3X048-31-7035
Предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400В от токов перегрузки и короткого замыкания.
Преимущества
- Широкий размерный ряд. Модульная ёмкость от 12 до 252 модулей.
- Удобный монтаж: отсутствие перегородки между секциями корпуса; съемная монтажная рама.
- Увеличенное пространство за DIN-рейками для прокладки кабеля.
- Возможность пломбировки фальш-панели.
- Перенавешиваемая дверь.
- Возможность установки шин сверху и снизу.
- Полная комплектация.
- Стильный дизайн.
Особенности конструкции
Увеличенное пространство за DIN-рейками для прокладки кабеля.
Суппорты и шины в комплекте.
Перенавешиваемая дверь.
Выступ лицевой части после монтажа корпуса в нишу - 15 мм.
Увеличенный бортик лицевой рамки - 25 мм.
Ввод кабеля сверху, снизу и сбоку через выбиваемые отверстия.
Отсутствие перегородки между секциями корпуса, съемная монтажная рама.
Возможность установки шин сверху и снизу.
Защитная пластиковая оперативная панель.
Документация
Сертификаты
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
- Семейство rfa
IEK_R19_L2(2)_Шкаф_ЩРв_IP31_TITAN5_Встроенный.rfa - STEP-формат
TI5-50-V-3X048-31-7035_TITAN5_Корпус мет. ЩРв-144 (3х48) 755х885х130 IP31 сер IEK.STEP - STEP-формат
TI5-50-V-3X048-31-7035_TITAN5_Корпус мет. ЩРв-144 (3х48) 755х885х130 IP31 сер IEK.STEP - Чертеж dwg
TI5-50-V-3X048-31-7035_TITAN5 Корпус мет. ЩРв-144 (3х48) 755х885х130 IP31 сер IEK.DWG
Характеристики
- class Малый распределительный щит или бокс
- DIN-рейка Да
- Возможно расширение Нет
- Высота 755.0
- Гарантийный срок, Лет 3
- Глубина 130.0
- Кол-во рядов 4
- Материал корпуса Сталь
- Монтажная глубина - ниши 720х850х120
- Номер цвета RAL 7035
- С монтажной платой Нет
- С прозрачной крышкой Нет
- Степень защиты - IP IP31
- Тип крышки Закрытого типа (закрывающаяся)
- Тип монтажа Скрытого монтажа (в штукатурку)
- Форма крышки Закрытого типа (закрывающаяся)
- Цвет Серый
- Ширина 885.0
- Ширина по количеству модульных расстояний 144
В наличии на складе: 10 шт.
53930.00р.
- На складе
- Код товара: TI5-50-V-3X048-31-7035
- Артикул: 15812-TI5-50-V-3X048-31-7035
