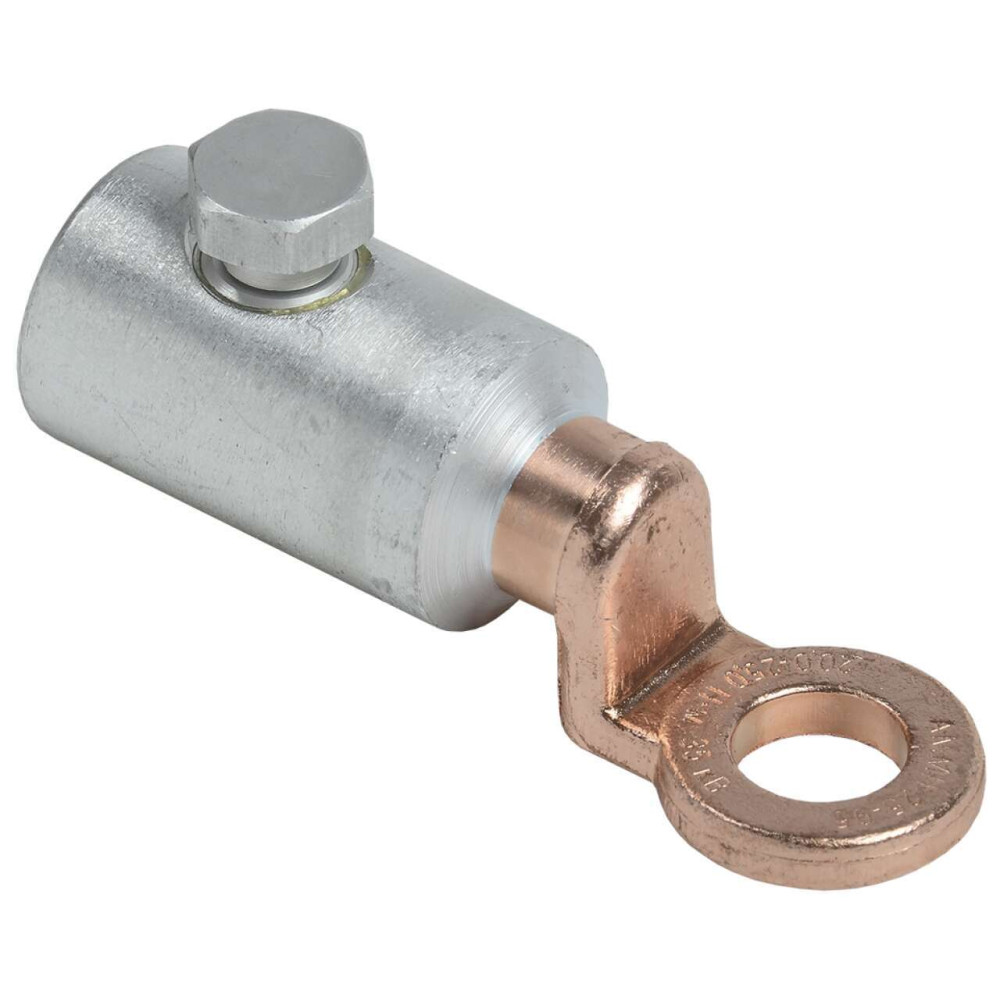

Медно-алюминиевый механический наконечник со срывными болтами АММН 35-150 IEK

UZA-28-S35-S150-235

Описание
Характеристики

Наконечники серии АМН и АММН позволяют осуществлять соединение алюминиевых проводников с изделием с помощью гаечных ключей, не используя инструмент для опрессовки. Корпус наконечников изготовлен из алюминиевого сплава повышенной прочности. Предназначены для оконцевания затяжкой болтами предварительно зачищенных от изоляции алюминиевых проводов и присоединения к алюминиевым (АМН) или медным (АММН) клеммам, шинам, зажимам и т.п. Внутренняя поверхность изделий покрыта специальной пастой, увеличивающей проводимость контактного соединения, а также предохраняющей внутреннюю поверхность изделия от образования на ней тонкой оксидной пленки. Поперечная насечка и соответствующие болты улучшают механические и электрические свойства места соединения. Изделие может применяться как для однопроволочных, так и многопроволочных, круглых и секторных жил. Хвостовик наконечника АММН изготовлен из электротехнической меди.

Преимущества

Стабильный срывной момент меньше на 30-50%.
Конструкция болтов имеет несколько проточек - срывных "шеек", благодаря чему срыв головки происходит вровень или ниже поверхности наконечника, нет необходимости дополнительно обрабатывать место срыва головок под термоусадку.

Документация

Сертификаты

Класс: Винтовой/болтовой кабельный наконечник (ID: EC001054)

ID	Описание	Значение	Ед. изм.
EF005124	Номин поперечное сечение	35...150	мм²
EF003649	Метрический размер болта - М	17
EF000008	Ширина	30.0
EF001438	Длина	91.0
EF000743	Количество винтов или болтов	2
IEK_F000640	Внутр размер присоед части	38.0	мм
EF000139	Защитное покрытие поверхности	Без покрытия (голый)
EF002169	Материал	Композит алюминий и медь
EF008024	Форма поперечного сечения	Многопроволочная круглая/секторная жила
EF001715	Цвет изоляции	Прочее
IEK_F000923	Количество болтов	2
IEK_F000285	Момент срыва головки болта при монтаж каб линий	35...41	Нм
EF002386	Температура эксплуатации	-50...+95	°C
EF000167	Вес	0,152	кг
EF007878	Изоляция	Нет

Характеристики

class Винтовой/болтовой кабельный наконечник
Вес 0,152
Гарантийный срок, Лет 5
Длина 91.0
Защитное покрытие поверхности Без покрытия (голый)
Изоляция Нет
Количество болтов 2
Количество винтов или болтов 2
Материал Композит алюминий и медь
Метрический размер болта - М 17
Момент срыва головки болта при монтаж каб линий 35...41
Номин поперечное сечение 35...150
Срок службы, Лет не менее 25
Температура эксплуатации -50...+95
Форма поперечного сечения Многопроволочная круглая/секторная жила
Цвет изоляции Прочее
Ширина 30.0

В наличии на складе: 110 шт.

1210р.

На складе: 110
Код товара: UZA-28-S35-S150-235
Артикул: UZA-28-S35-S150-235
