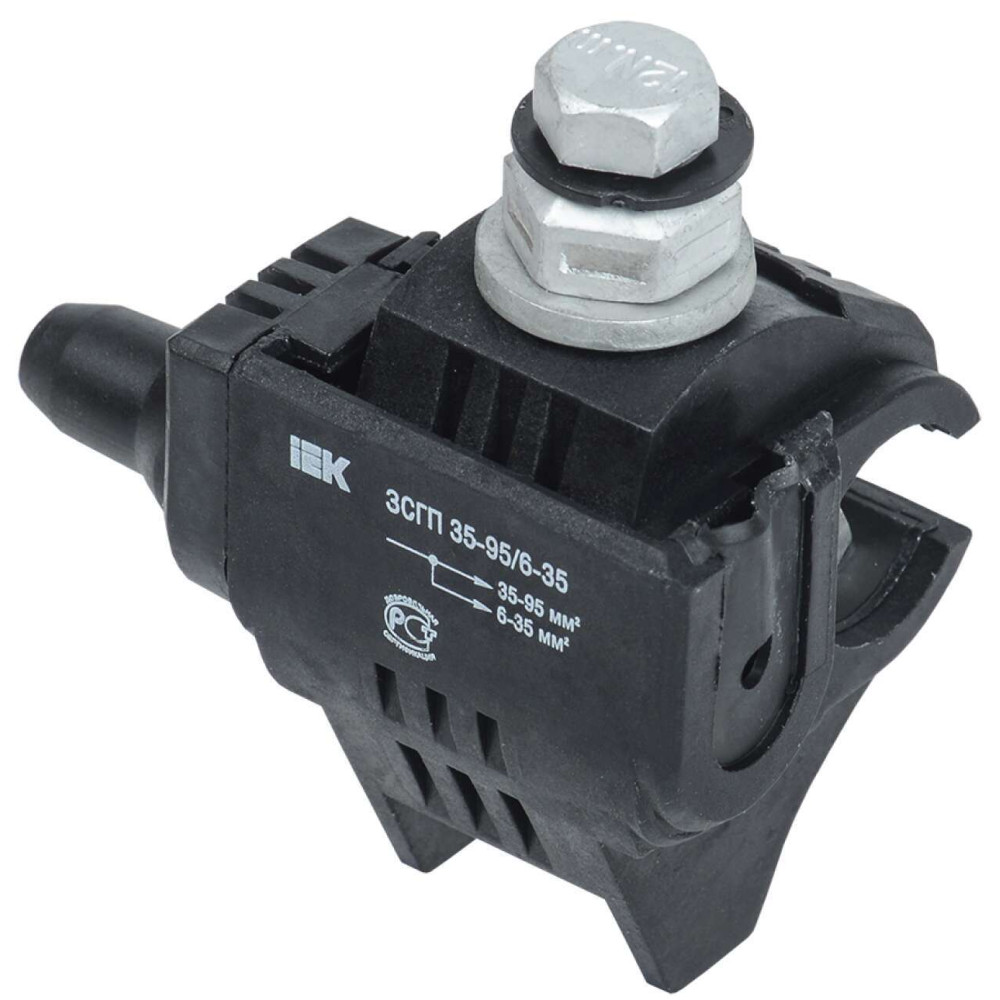

Зажим ЗСГП 35-95/6-35 (RDP 25/CN) IEK
82482-UZSG-16-S10-95-S6-35
Зажимы серии ЗСГП предназначены для подключения провода СИП к магистральной неизолированной линии. Применимы для алюминиевых и медных проводников напряжением до 1 кВ. При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию ответвительного проводника, одновременно с этим зажимая поверхность неизолированного магистрального проводника. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв верхней головки болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном. В случае появления необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа. Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.
Преимущества
- Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
- Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном.
- В случае необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа.
- Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.
Документация
Сертификаты
Информационные материалы
Дополнительные изображения

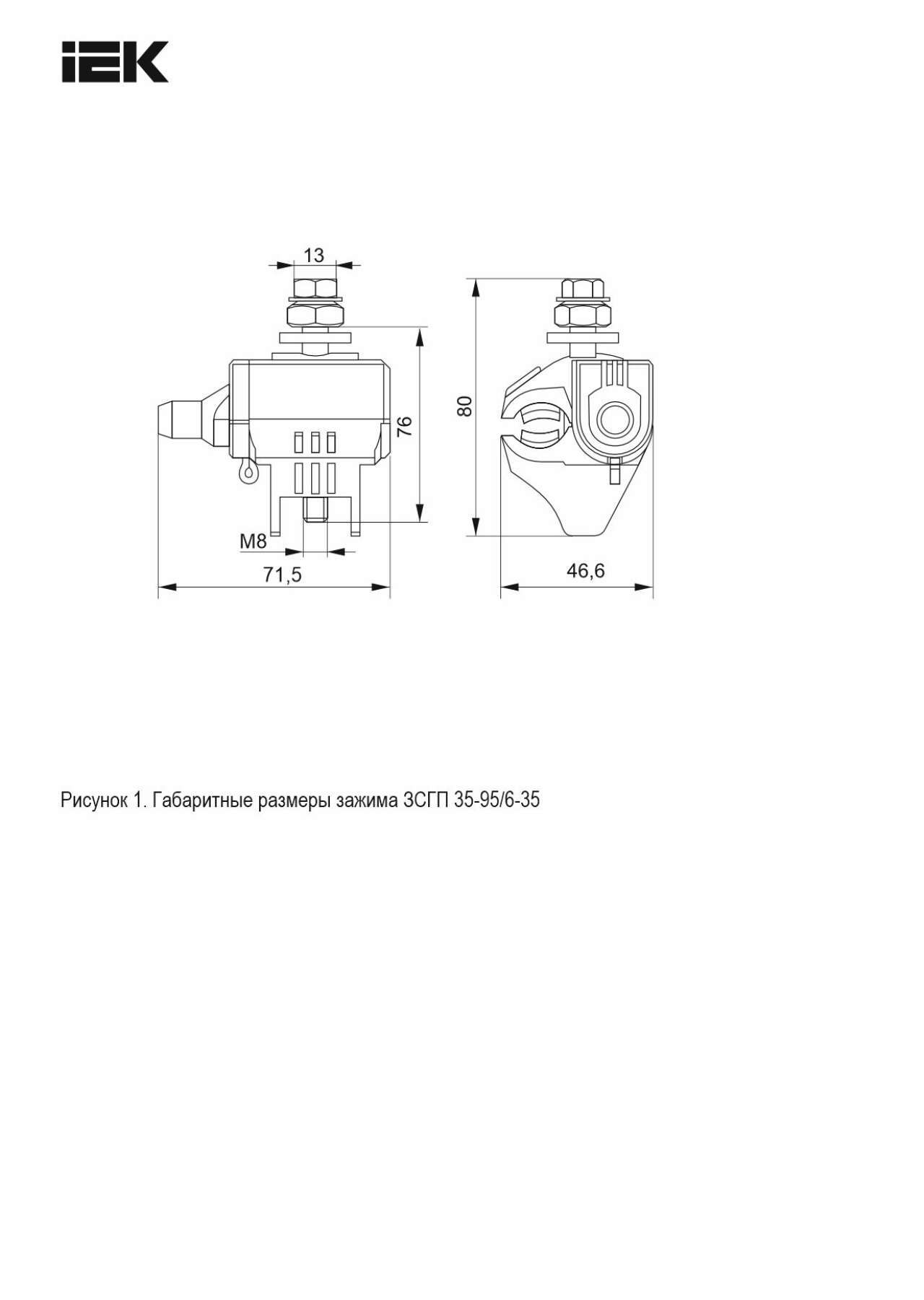

Характеристики
- class Ответвительный зажим или сжим
- Вес 0,143
- Высота 80.0
- Гарантийный срок, Лет 5
- Длина 46,6
- Момент срыва головки болта при монтаже 15
- Номин напряжение 1000
- Номин напряжение изоляции Ui 6000
- Номин поперечное сечение ответвления 6...35
- Номин поперечное сечение переходной секции 35...95
- Номин ток зажима 95
- Номинальное поперечное сечение ответвления, SM / RM 6...35
- Номинальное сечение главного провода, SE 35...95
- Со срывной головкой болта Да
- Температура эксплуатации -60...55
- Тип изделия/компонента Зажим плашечный
- Тип соединения Винтовое соединение
- Ширина 71,5
В наличии на складе: 10331 шт.
500.00р.
- На складе
- Код товара: UZSG-16-S10-95-S6-35
- Артикул: 82482-UZSG-16-S10-95-S6-35
