Ящик с рубильником и предохранителями ЯРП-630А-1 У1 IP54 IEK

YARP-630-1-54

Описание
Характеристики

Предназначены для нечастых коммутаций и защиты от токов короткого замыкания в цепях трехфазного переменного тока напряжением 400/230 В частотой 50 Гц. Внутри корпуса установлены выключатель-разъединитель ВР-32И, три держателя предохранителей ДП-33 с предохранителем ППНИ-33. Ввод и вывод кабелей предусматривается сверху и снизу. Ручка управления выключателя - разъединителя ВР-32И выведена наружу.

Преимущества

Возможность установки на открытом воздухе.
Высокий уровень электробезопасности.
Полностью сварной корпус.
Повышенная антикоррозийная стойкость.
Сертификат соответствия.

Особенности конструкции

Герметичное уплотнение из вспененного полиуретана защищает от проникновения влаги и пыли.

Устройство запирания дверцы обеспечивает высокий уровень электробезопасности.

Уплотнение оси привода выключателя-разъединителя обеспечивает степень защиты IP54.

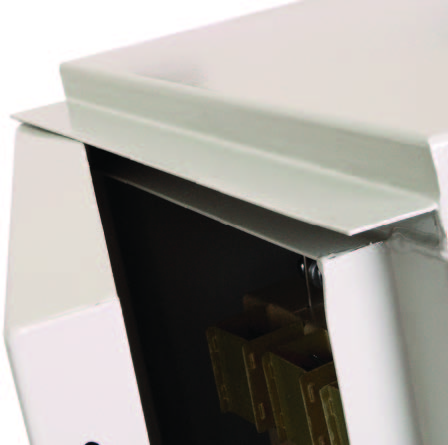

Дополнительный козырек корпуса предотвращает попадание грязи и воды при открытии дверцы.

Комплект поставки

ЯРП - 1 шт.
Ключ замка двери - 1 шт.
Паспорт - 1 экз.
Комплект для установки на стену с крепежом - 1 шт.
Ручка управления выключателя-разъединителя ВР32И - 1 шт.

Документация

Сертификаты

Дополнительные изображения

Модели для проектировщиков

Класс: Защитный корпус выключателя-разъединителя (ID: EC000249)

ID	Описание	Значение	Ед. изм.
EF001443	Номин раб ток Ie	630	А
EF008239	Типоразмеры плавких предохранителей	Типоразмер 3 (NH3)
EF001368	Глубина корпуса	250	мм
EF001369	Ширина корпуса	366	мм
EF001370	Высота корпуса	817	мм
EF005474	Степень защиты - IP	IP54
EF000228	Номин раб напряжение	400	В
IEK_F000004	Климатическое исполнение	У1
EF004223	Конфигурация системы	TN-C
EF002993	Номин импульсное напряжение	6	кВ
IEK_F000067	Прочность при коротких замыканиях	4,5	кА
EF008235	Плавкие предохран для выкл-разъединителей	Прочее
EF001391	Количество полюсов	-
EF001366	Номин напряжение изоляции Ui	600	В
EF002963	Номин частота	50	Гц

Характеристики

class Защитный корпус выключателя-разъединителя
Высота корпуса 817
Гарантийный срок, Лет 2
Глубина корпуса 250
Климатическое исполнение У1
Количество полюсов -
Конфигурация системы TN-C
Номин импульсное напряжение 6
Номин напряжение изоляции Ui 600
Номин раб напряжение 400
Номин раб ток Ie 630
Номин частота 50
Плавкие предохран для выкл-разъединителей Прочее
Прочность при коротких замыканиях 4,5
Степень защиты - IP IP54
Типоразмеры плавких предохранителей Типоразмер 3 (NH3)
Ширина корпуса 366

В наличии на складе: 35 шт.

47370р.

На складе: 35
Код товара: YARP-630-1-54
Артикул: YARP-630-1-54
