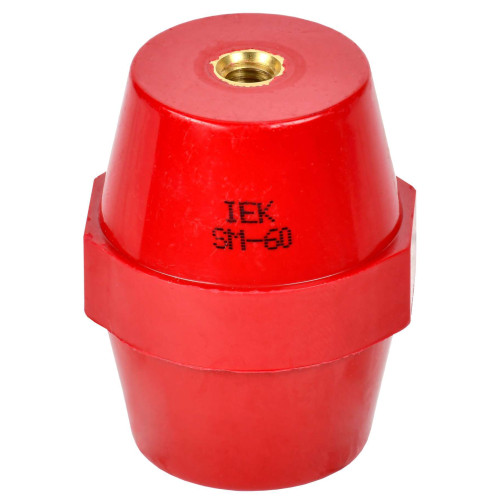

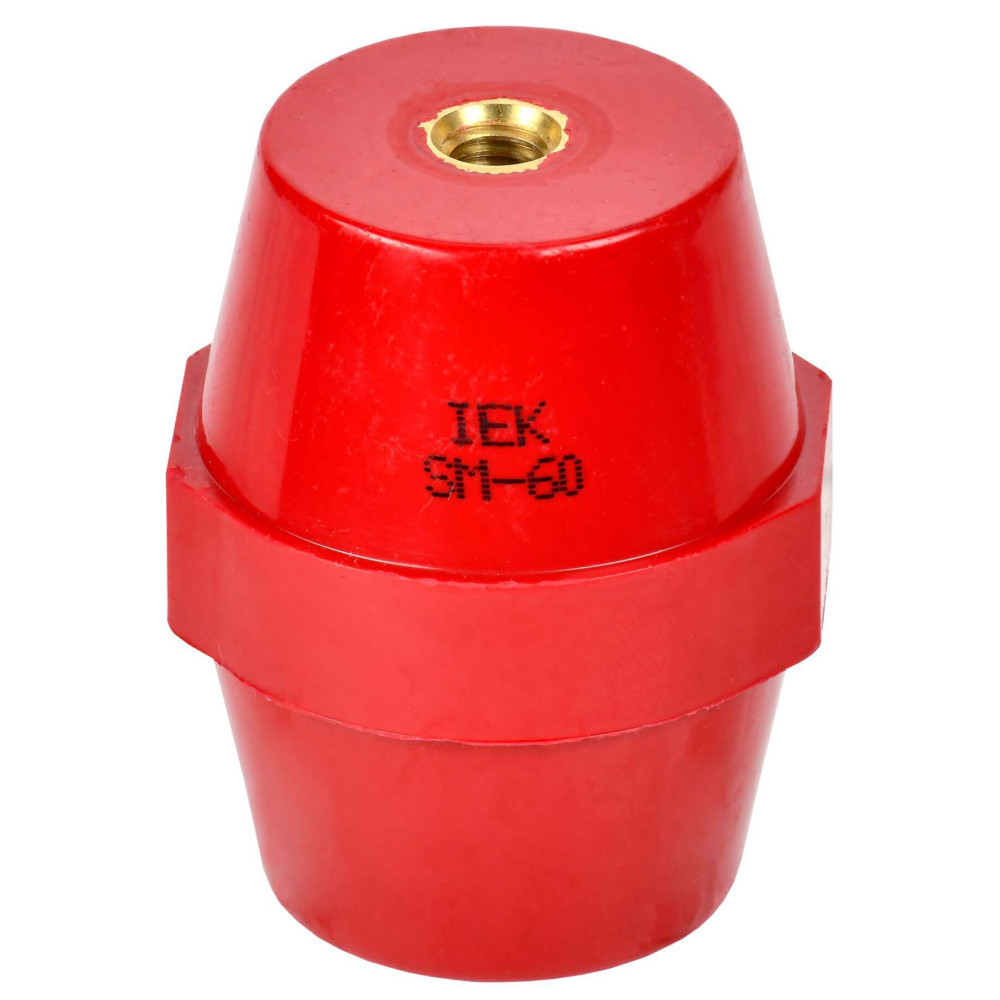

Изолятор SM60 (М8) силовой IEK
22501-YIS11-60-20
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Преимущества
- Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Документация
Сертификаты
Дополнительные изображения
Характеристики
- class Шинодержатель (шинный изолятор)
- Вес 187
- Вид или марка материала Полиамид усиленный стекловолокном
- Выдерж напряж грозового импульса 20.0
- Высота 60.0
- Гарантийный срок, Лет 3
- Длина резьбы 15
- Количество полюсов 1
- Макс. номин. ток 750
- Материал Полимерный материал
- Метрический размер резьбы - М 8
- Механ разрушающая сила на изгиб 20
- Механ разрушающий крутящий момент 0.8
- Наибольший наружн диаметр 46
- Наименьший наружн диаметр 34
- Номин раб напряжение 1000
- Пакет шин 5(3), 10(2) Нет
- Расстояние между шинами 50...125
- Температура эксплуатации -40...60
- Тип конструкции Изолятор SM
- Толщина шин -
- Цвет Красный
В наличии на складе: 3920 шт.
250.00р.
- На складе
- Код товара: YIS11-60-20
- Артикул: 22501-YIS11-60-20
