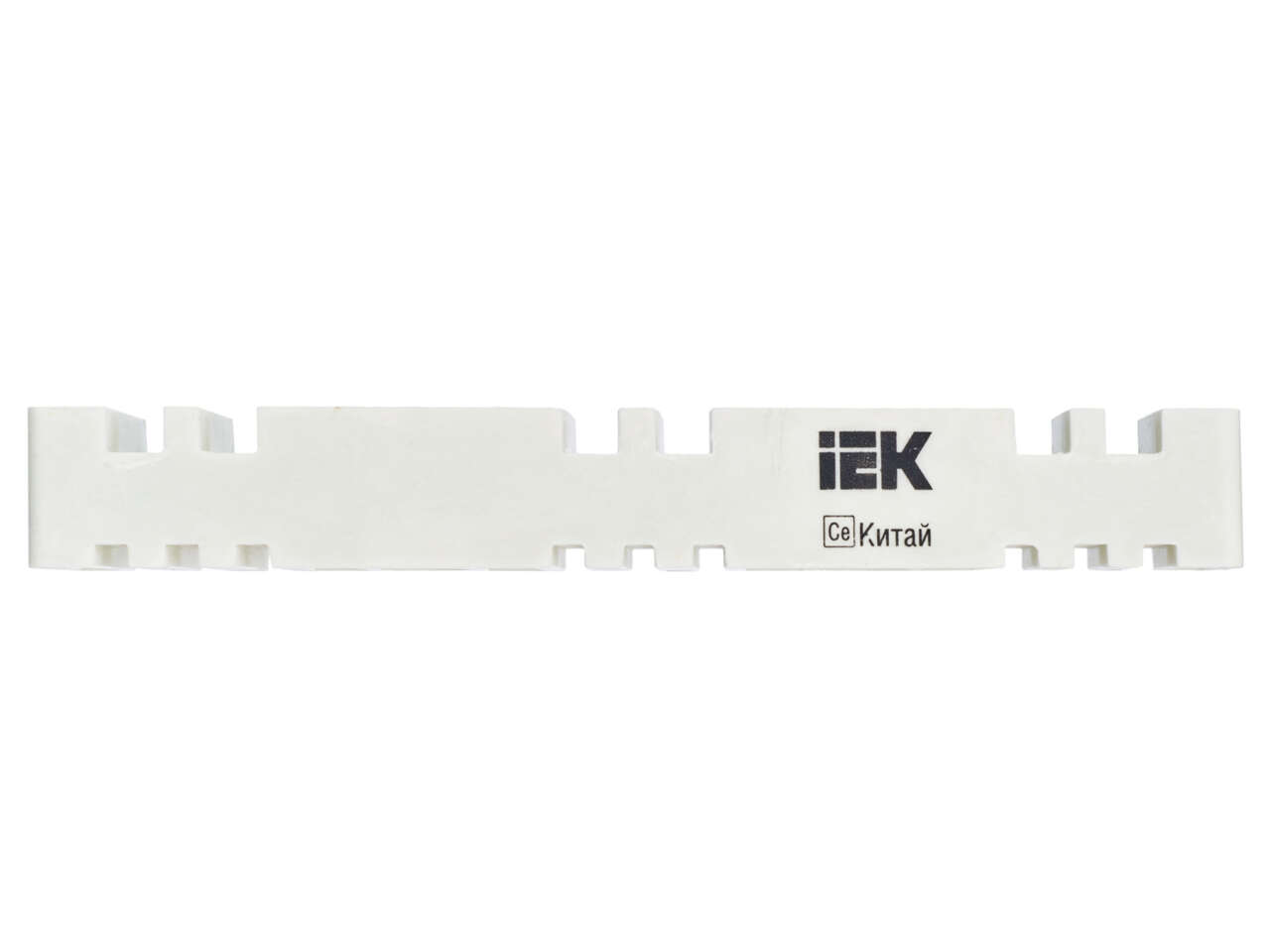

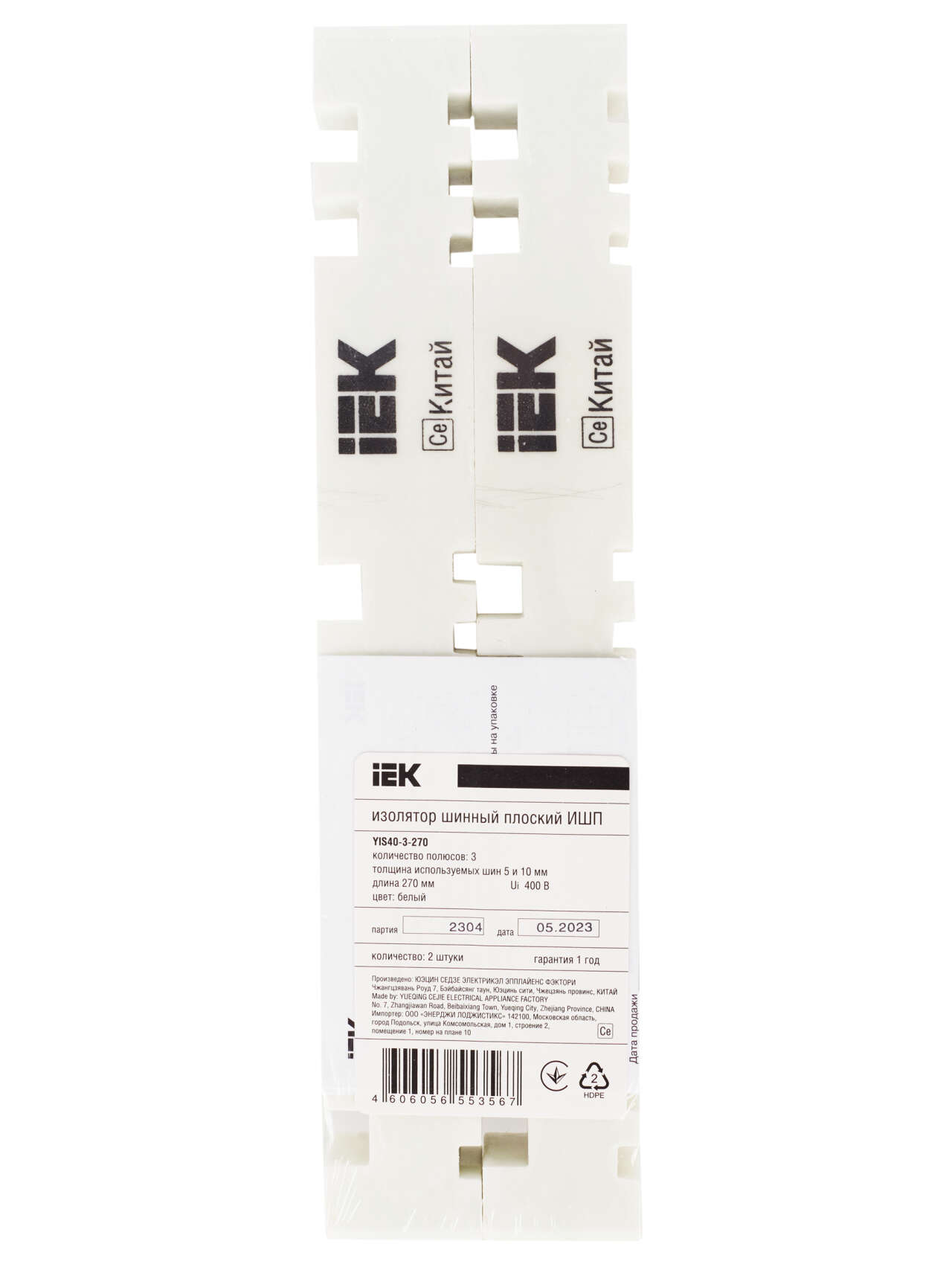

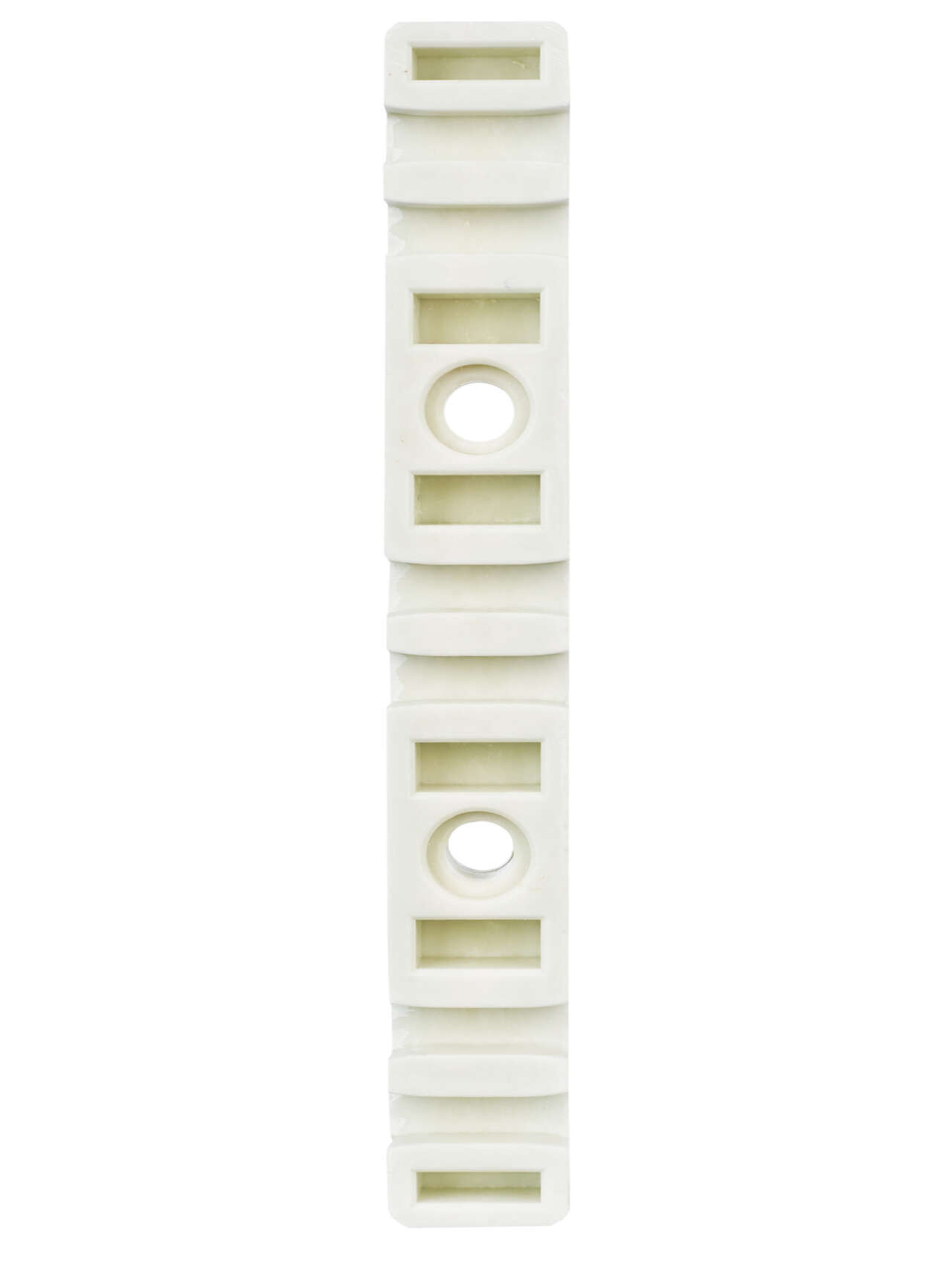

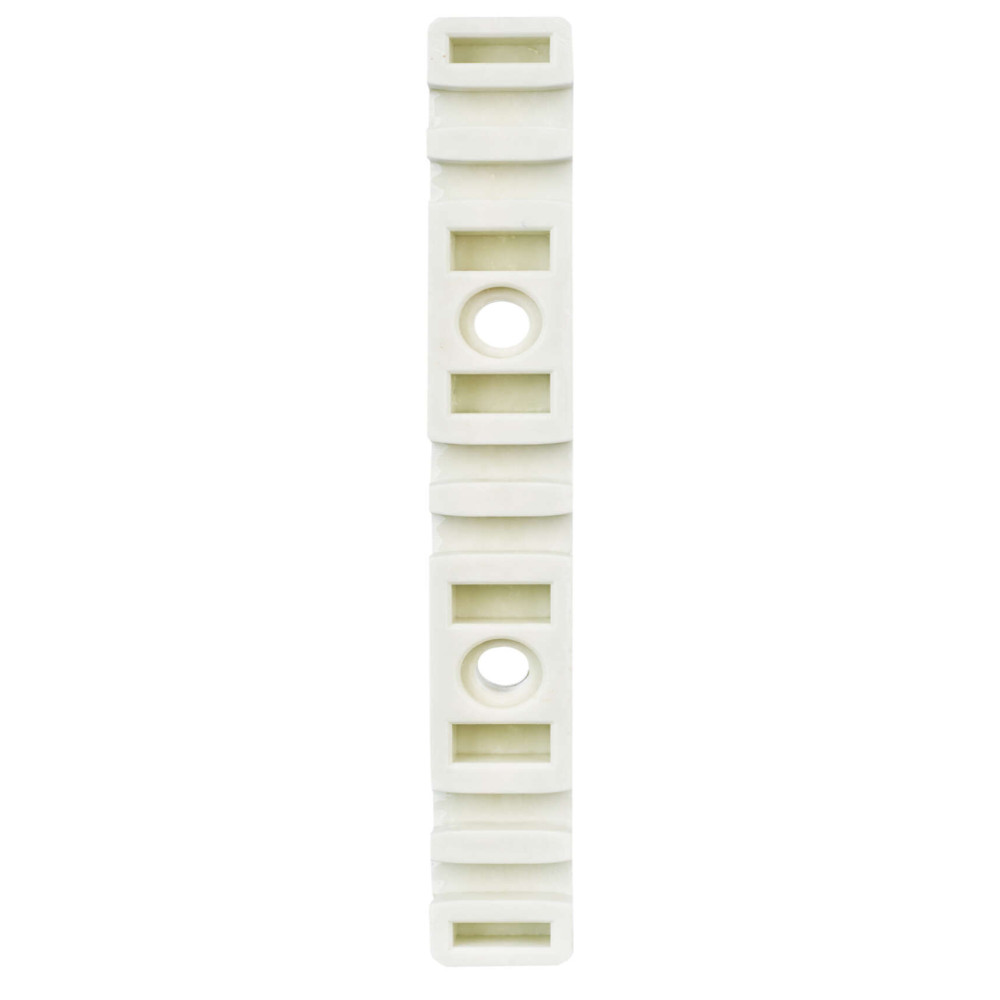

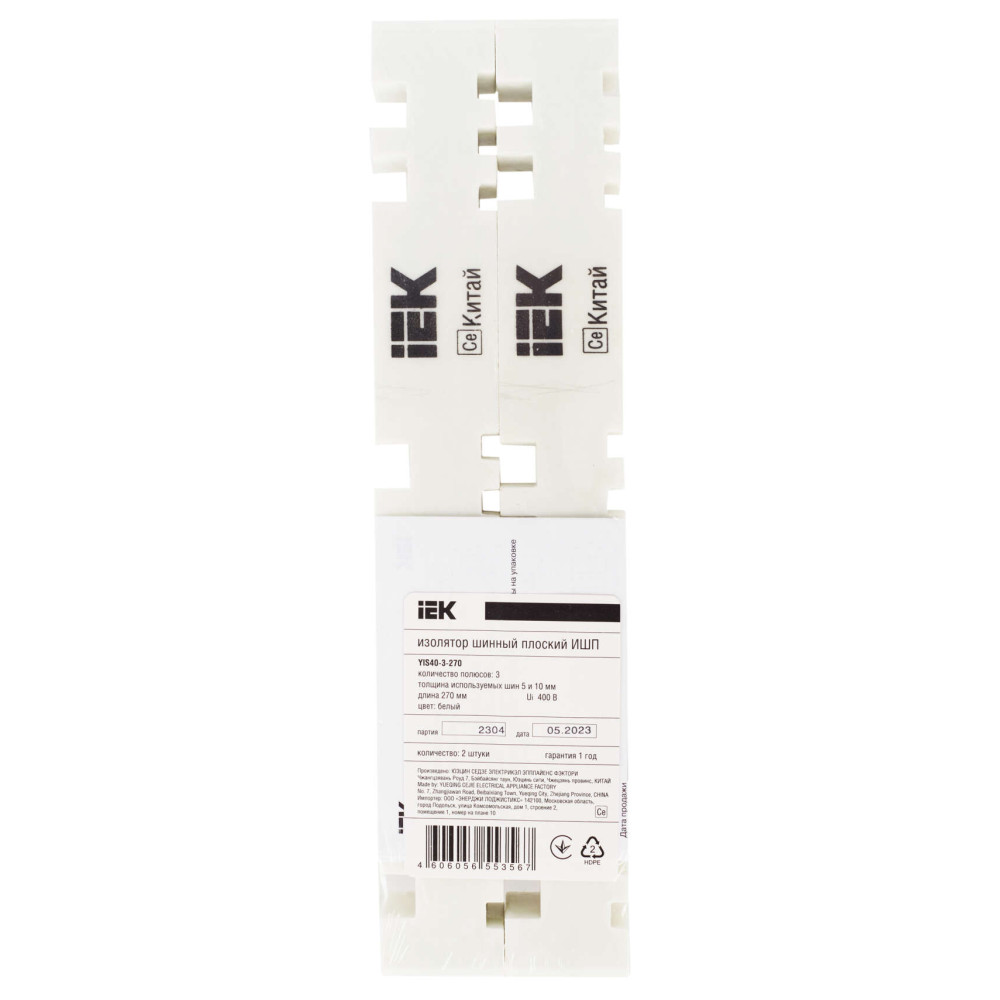

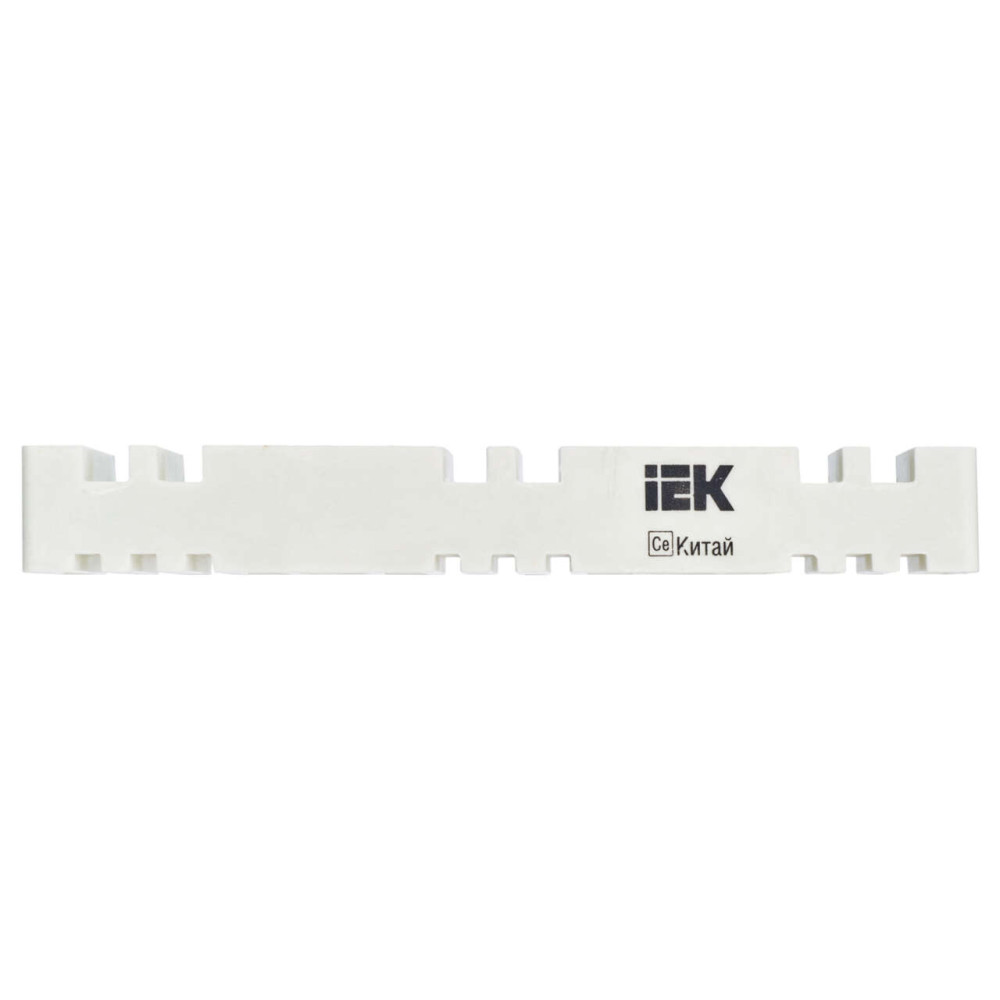

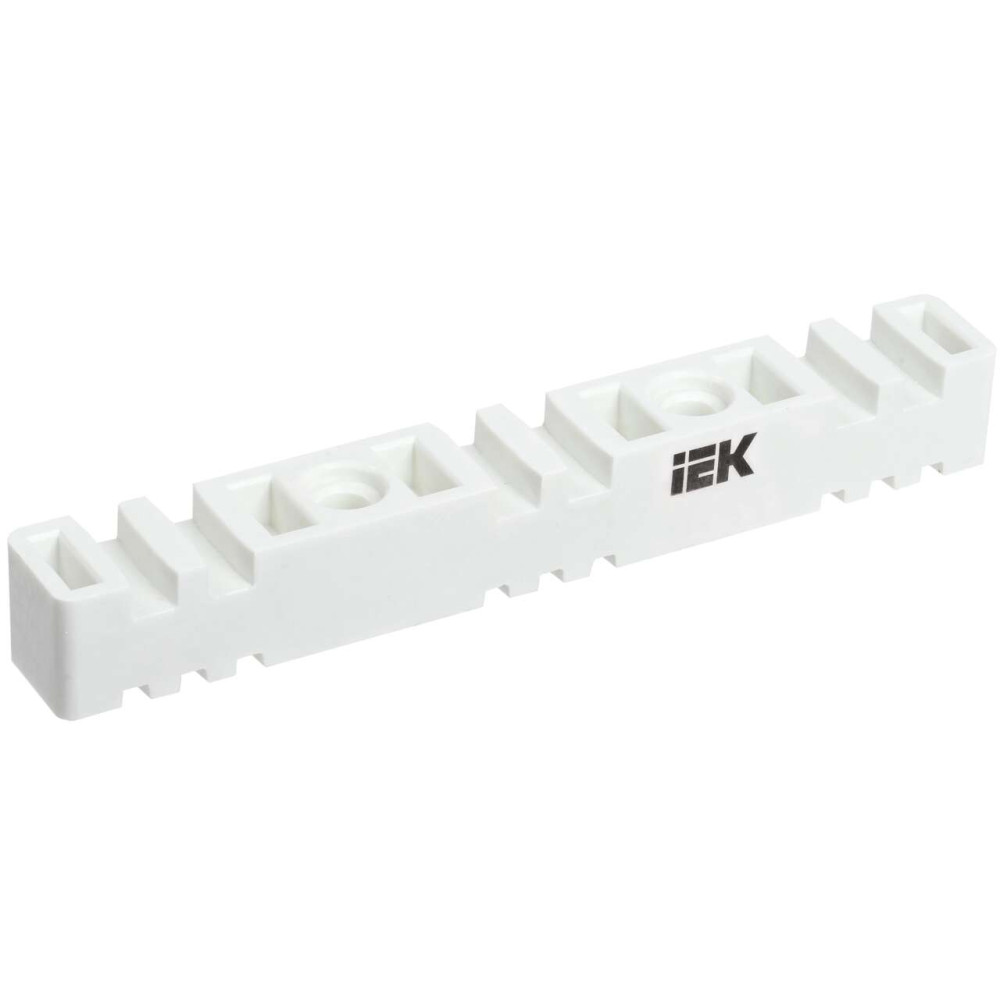

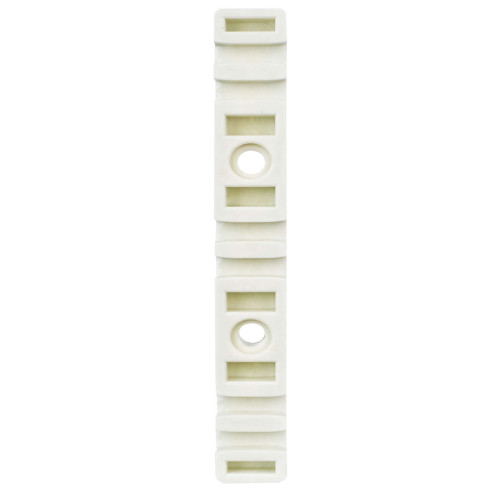

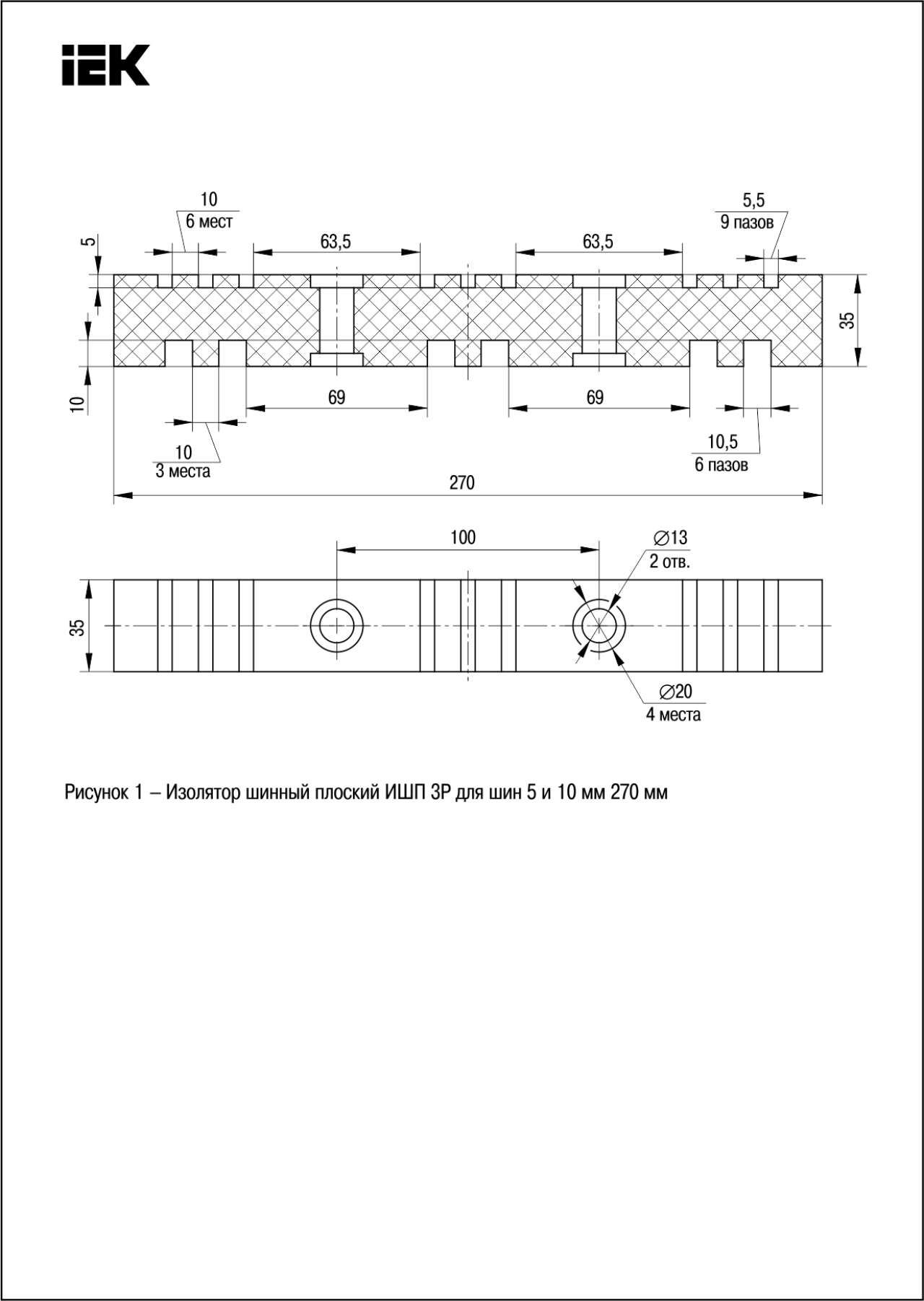

ОформитьИзолятор шинный плоский ИШП 3P для шин 5мм и 10мм 270мм IEK
YIS40-3-270
Предназначены для крепления и изоляции силовых токоведущих шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A.
Используются для организации шинных сборок и установки различных ответвлений от центральных шин при сборке щитов НКУ различного назначения.
Изолятор имеет 2-х или 3-х фазное исполнение и обеспечивают крепление шин толщиной 5 и 10 мм.
Выполнены из SMC материала.
Аналоги: YIS40-3-370
Преимущества
- Удобный и быстрый монтаж кабельных трасс.
- Высокая прочность SMC материала изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
- Универсальный изолятор обеспечивает возможность применения от 1 до 3 медных или алюминиевых шин толщиной от 5 до 10 мм на токи от 250 до 4000 А.
- Широкий ассортиментный ряд изоляторов соединительных шпилек позволяет использовать шины толщиной до 120 мм.
Особенности конструкции
SMC материал изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
Возможность установки шин толщиной 5 и 10 мм.
Для быстрой сборки комплекта используются изолирующие втулки диаметром 20 мм и соединительные шпильки М10.
Документация
Сертификаты
Паспорта и РЭ
Класс: Шинодержатель (шинный изолятор) (ID: EC001166)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF001391 | Количество полюсов | 3 | |
| EF006811 | Тип конструкции | Изолятор ступенчатый | |
| EF007926 | Макс. номин. ток | 3300 | А |
| IEK_F001405 | Пакет шин 5(3), 10(2) | Да | |
| EF000049 | Глубина | 35.0 | мм |
| EF002638 | Расстояние между шинами | 100 | мм |
| IEK_F000304 | Предел прочности на изгиб | 123 | Мпа |
| EF002640 | Толщина шин | 5 и 10 | мм |
| EF000007 | Цвет | Белый | |
| IEK_F000302 | Кратковрем выдерж напряж промышл частоты | 8.0 | кВ |
| EF000040 | Высота | 35.0 | мм |
| EF002386 | Температура эксплуатации | -40...60 | °C |
| IEK_F000307 | Диам отв под крепежные болты в шинах | 12.0 | мм |
| EF000228 | Номин раб напряжение | 400 | В |
| IEK_F000988 | Ударная вязкость | ≥ 25 | кДж на м2 |
| EF002169 | Материал | Полиэстер SMC | |
| IEK_F000989 | Категория горючести по ГОСТ 28157 | ПВ-0 |
Характеристики
- class Шинодержатель (шинный изолятор)
- Высота 35.0
- Гарантийный срок, Лет 1
- Глубина 35.0
- Диам отв под крепежные болты в шинах 12.0
- Категория горючести по ГОСТ 28157 ПВ-0
- Количество полюсов 3
- Кратковрем выдерж напряж промышл частоты 8.0
- Макс. номин. ток 3300
- Материал Полиэстер SMC
- Номин раб напряжение 400
- Пакет шин 5(3), 10(2) Да
- Предел прочности на изгиб 123
- Расстояние между шинами 100
- Температура эксплуатации -40...60
- Тип конструкции Изолятор ступенчатый
- Толщина шин 5 и 10
- Ударная вязкость ≥ 25
- Цвет Белый
В наличии на складе: 6262 шт.
1000р.
- На складе: 6262
- Код товара: YIS40-3-270
- Артикул: YIS40-3-270
Отзывы (0)
Войдите или зарегистрируйтесь чтобы оставить отзыв
Рекомендуемые товары
На складе Шина медная гибкая изолированная ШМГ 4x(15,5x0,8мм) 2м IEK
В наличии на складе: 6 шт.
Цена
18120р.
На складе Шина медная гибкая изолированная ШМГ 4x(20x1мм) 2м IEK
В наличии на складе: 9 шт.
Цена
18280р.
На складе Шина медная гибкая изолированная ШМГ 4x(24x1мм) 2м IEK
В наличии на складе: 18 шт.
Цена
20590р.
На складе Шина медная гибкая изолированная ШМГ 4x(32x1мм) 2м IEK
В наличии на складе: 17 шт.
Цена
25330р.
На складе Шина медная гибкая изолированная ШМГ 4x(40x1мм) 2м IEK
В наличии на складе: 3 шт.
Цена
34140р.
На складе Шина медная гибкая изолированная ШМГ 4x(50x1мм) 2м IEK
В наличии на складе: 6 шт.
Цена
46660р.
На складе Шина медная гибкая изолированная ШМГ 4x(63x1мм) 2м IEK
В наличии на складе: 8 шт.
Цена
65670р.
На складе Шина медная гибкая изолированная ШМГ 4x(80x1мм) 2м IEK
В наличии на складе: 2 шт.
Цена
81810р.
На складе Шина медная гибкая изолированная ШМГ 5x(20x1мм) 2м IEK
В наличии на складе: 20 шт.
Цена
19690р.
На складе Шина медная гибкая изолированная ШМГ 5x(40x1мм) 2м IEK
В наличии на складе: 12 шт.
Цена
42370р.
На складе Шина медная гибкая изолированная ШМГ 5x(50x1мм) 2м IEK
В наличии на складе: 7 шт.
Цена
60560р.
На складе Шина медная гибкая изолированная ШМГ 10x(20x1мм) 2м IEK
В наличии на складе: 5 шт.
Цена
39920р.
На складе Шина медная гибкая изолированная ШМГ 10x(24x1мм) 2м IEK
В наличии на складе: 5 шт.
Цена
49010р.
На складе Шина медная гибкая изолированная ШМГ 10x(32x1мм) 2м IEK
В наличии на складе: 4 шт.
Цена
57310р.
На складе Шина медная гибкая изолированная ШМГ 10x(40x1мм) 2м IEK
В наличии на складе: 4 шт.
Цена
76720р.
На складе Шина медная гибкая изолированная ШМГ 10x(50x1мм) 2м IEK
В наличии на складе: 3 шт.
Цена
97310р.
На складе Шина медная гибкая изолированная ШМГ 10x(63x1мм) 2м IEK
В наличии на складе: 3 шт.
Цена
130750р.
На складе Шина медная гибкая изолированная ШМГ 10x(80x1мм) 2м IEK
В наличии на складе: 3 шт.
Цена
163330р.
На складе Шина медная гибкая изолированная ШМГ 10x(100x1мм) 2м IEK
В наличии на складе: 13 шт.
Цена
207320р.
На складе Шина медная гибкая изолированная ШМГ 2х(15,5х0,8мм) 2м IEK
В наличии на складе: 12 шт.
Цена
11400р.
На складе Шина медная гибкая изолированная ШМГ 2х(20х1мм) 2м IEK
В наличии на складе: 71 шт.
Цена
10270р.
На складе Шина медная гибкая изолированная ШМГ 3х(20х1мм) 2м IEK
В наличии на складе: 50 шт.
Цена
14200р.
На складе Шина медная гибкая изолированная ШМГ 5х(24х1мм) 2м IEK
В наличии на складе: 22 шт.
Цена
23180р.
На складе Шина медная гибкая изолированная ШМГ 5х(32х1мм) 2м IEK
В наличии на складе: 44 шт.
Цена
29670р.
На складе Шина медная гибкая изолированная ШМГ 6х(32х1мм) 2м IEK
В наличии на складе: 79 шт.
Цена
37920р.
На складе Шина медная гибкая изолированная ШМГ 8х(32х1мм) 2м IEK
В наличии на складе: 20 шт.
Цена
50740р.

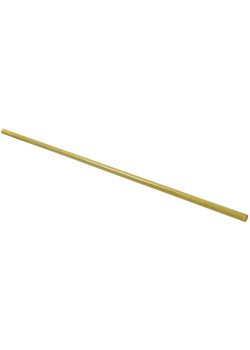

На складе Изолятор соединительных шпилек 1000мм для ИШП IEK
В наличии на складе: 975 шт.
Цена
1480р.

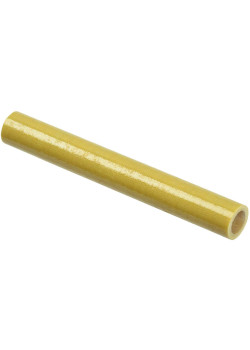

На складе Изолятор соединительных шпилек 150мм для ИШП (2шт/компл) IEK
В наличии на складе: 49 шт.
Цена
490р.
На складе Изолятор соединительных шпилек 40мм для ИШП (2шт/компл) IEK
В наличии на складе: 1021 шт.
Цена
130р.

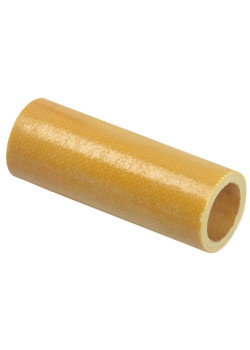

На складе Изолятор соединительных шпилек 50мм для ИШП (2шт/компл) IEK
В наличии на складе: 1877 шт.
Цена
160р.

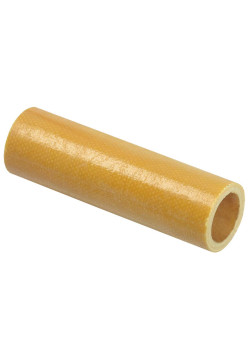

На складе Изолятор соединительных шпилек 60мм для ИШП (2шт/компл) IEK
В наличии на складе: 1288 шт.
Цена
200р.

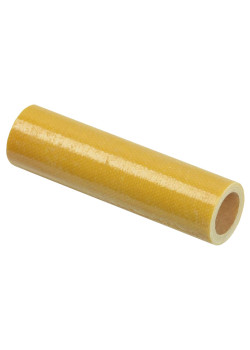

На складе Изолятор соединительных шпилек 70мм для ИШП (2шт/компл) IEK
В наличии на складе: 228 шт.
Цена
230р.

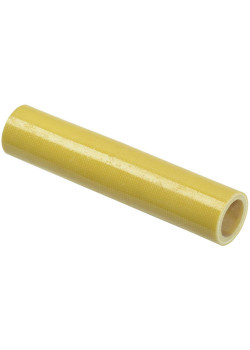

На складе Изолятор соединительных шпилек 90мм для ИШП (2шт/компл) IEK
