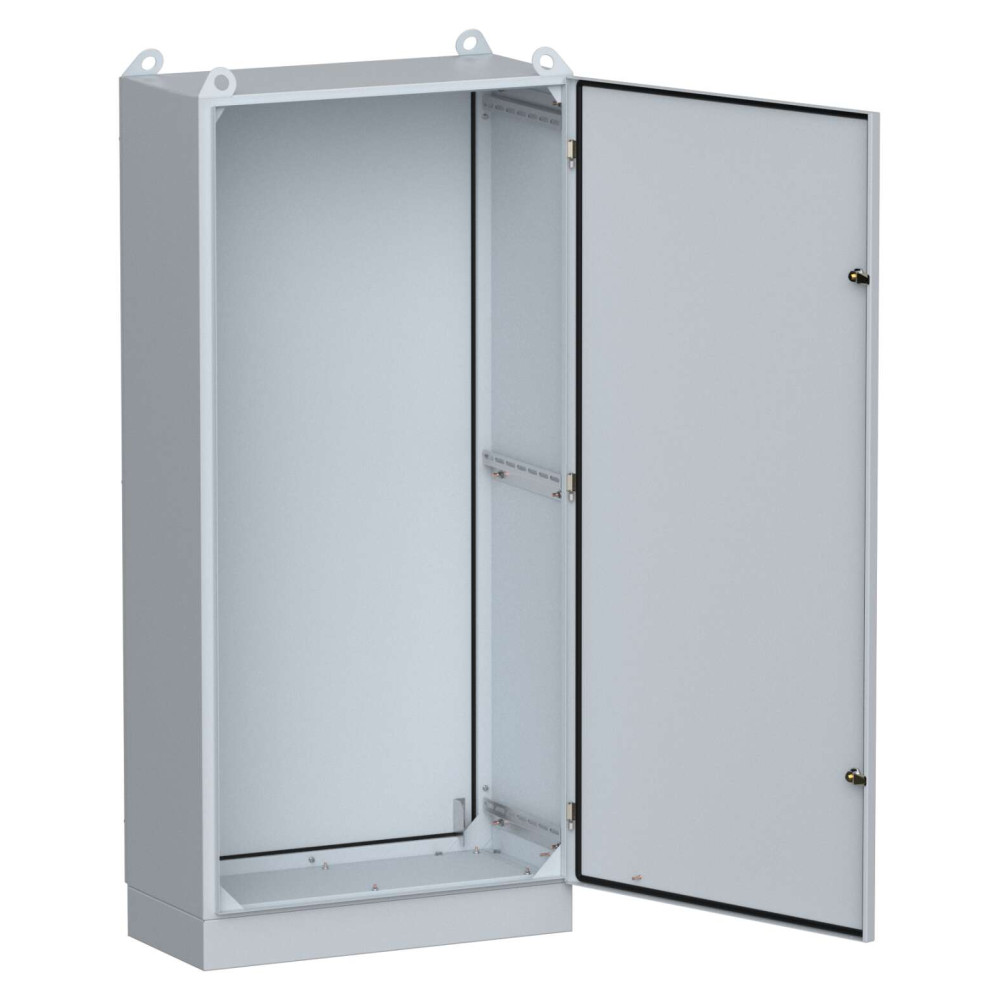

Корпус металлический ЩМП-16.8.4-0 У2 IP54 без монтажной панели IEK

YKM40-1684-54

Описание
Характеристики

Корпус ЩМП напольный используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Сварной металлический корпус повышенной степени защиты IP54 с цоколем и съемной монтажной панелью (монтажная панель заказывается отдельно).

Преимущества

Полиуретановый уплотнитель по периметру двери для защиты от попадания влаги.
Широкий выбор аксессуаров для различных вариаций сборок (монтажные панели разной высоты, уголки, планки).
Провод заземления и знаки электробезопасности входят в базовую комплектацию корпуса.
Съемная задняя стенка обеспечивает простоту сборки, доступ к оборудованию и возможность двустороннего обслуживания.
Конструкция включает транспортировочные проушины и цоколь 100 мм.

Особенности конструкции

Многогранный защитный желоб корпуса предотвращает проникновение грязи и воды при открытии дверцы.

Уплотнение из вспененного полиуретана.

Комплект поставки

Корпус металлический - 1 шт.
метизы для установки - 1 комп.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 2 шт.
Паспорт - 1 шт.
Монтажная панель заказывается отдельно.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
SchMP-x.x.4-0_IP54_passp_mult_3.pdf

Информационные материалы

Презентация
Prezent_Metallicheskie_korpusa_SchMP_IEK.pdf

Модели для проектировщиков

Класс: Корпус шкафа пустой (ID: EC000058)

ID	Описание	Значение	Ед. изм.
EF000040	Высота	1600	мм
EF000008	Ширина	800	мм
EF000049	Глубина	400	мм
EF005474	Степень защиты - IP	IP54
IEK_F000004	Климатическое исполнение	У2
EF006154	Номинальный ток	630	А
EF000116	Номер цвета RAL	7035
IEK_F000179	Толщина металла	1,4	мм
EF009171	Толщина двери или крышки шкафа	1,4	мм
EF009170	Толщина стенки шкафа	1.4	мм
IEK_F000178	Вид установки	Навесной, напольный
EF000003	Тип монтажа	Поверхностного монтажа
IEK_F000169	Угол открытия двери	105	°
IEK_F000166	Фактура поверхности	Шагрень
EF000218	Монтажная глубина - ниши	-	мм
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
EF000537	Ввод кабеля	Снизу
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
EF000139	Защитное покрытие поверхности	Полиэфирная порошковая краска
EF001596	Материал корпуса	Сталь
EF001088	Возможно расширение	Нет
EF003593	Количество вводов	1
EF000118	С монтажной платой	Нет
IEK_F000164	Наличие замка в двери	Да
EF004427	Количество модулей	-
EF000167	Вес	66,2	кг
EF004464	Тип дверцы - люка	Одинарный/единичный

Характеристики

class Корпус шкафа пустой
Ввод кабеля Снизу
Вес 66,2
Вид установки Навесной, напольный
Возможно расширение Нет
Высота 1600
Гарантийный срок, Лет 3
Глубина 400
Защитное покрытие поверхности Полиэфирная порошковая краска
Климатическое исполнение У2
Количество вводов 1
Количество модулей -
Материал корпуса Сталь
Монтажная глубина - ниши -
Наличие замка в двери Да
Номер цвета RAL 7035
Номинальный ток 630
С монтажной платой Нет
Степень защиты - IP IP54
Тип дверцы - люка Одинарный/единичный
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Поверхностного монтажа
Толщина двери или крышки шкафа 1,4
Толщина металла 1,4
Толщина стенки шкафа 1.4
Угол открытия двери 105
Фактура поверхности Шагрень
Форма крышки Закрытого типа (закрывающаяся)
Ширина 800

В наличии на складе: 258 шт.

59090р.

На складе: 258
Код товара: YKM40-1684-54
Артикул: YKM40-1684-54
