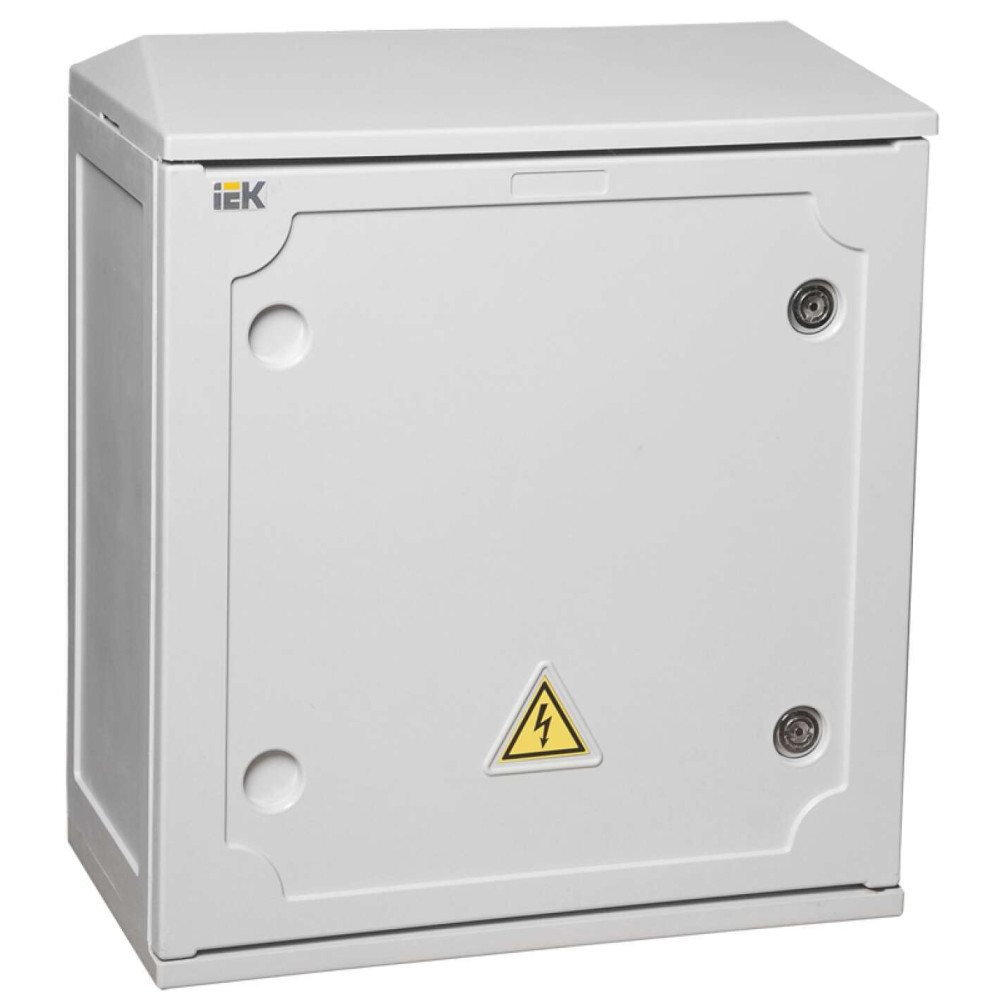

TETRA 7 Корпус полиэстерный ЩМП 440х400х205мм УХЛ1 IP54 IEK

YKP40-N-442-54

Описание
Характеристики

Полиэстерные антивандальные щиты с монтажной панелью ЩМП УХЛ1 IP54 используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения. Благодаря свойствам материала SMC, полиэстерные корпуса ЩМП IP54 IEK практически универсальны для применения в любых условиях и на любых объектах: - в помещениях с высокой концентрацией кислоты, соли и пыли (например, в нефтяной перерабатывающей промышленности или на сельхозпредприятиях); - на объектах транспортной системы — ж/д, автомагистралях, в морских портах и т.п.; - на открытом воздухе, при любых погодных условиях и температурах от -70 до +70°C.

Аналоги: MKP92-N-504024-65, MKP92-N-503519-65, MKP92-N-504018-65, YKP40-N-642-54, MKP92-N-403022-65, MKP93-N-503519-65, MKP93-N-504018-65, MKP93-N-403022-65, MKP93-N-504024-65

Преимущества

Антивандальность: корпуса имеют высшую степень защиты IK10 (энергия удара 20 Дж или падение 5 кг гири с высоты 40 см).
Негорючесть: температура, при которой происходит самозатухание корпуса, превышает 1000°C.
Стойкость к коррозии: корпуса не ржавеют, не подвержены влиянию кислот и химических реагентов, не нуждаются в окрашивании.
Широкий диапазон рабочих температур: температура эксплуатации от -70°C до +70°C.
Отсутствие в необходимости заземления корпуса: благодаря диэлектрическим свойствам материала корпуса не требуют заземления.
Стойкость к ультрафиолетовым лучам: свойства материала SMC делают корпуса стойкими к УФ-лучам с возможностью установки на открытом воздухе.
Возможность использования в системе АСКУЭ: материал SMC не создает помех для передачи радио и GSM сигнала.

Особенности конструкции

Наклонная крыша для стока воды.

На корпусе ЩМП 280х220х116мм предусмотрено крепление на опору плотного прилегания (круглую или прямоугольную).

Возможность сборки корпусов в блоки за счет сборно-разборной конструкции.

Возможность перенавешивания дверцы.

Система лабиринтов обеспечивает степень защиты корпуса IP54 без использования уплотнителя.

Документация

Сертификаты

Паспорта и РЭ

Информационные материалы

Презентация
Prezent_Plastik_korpusa_2021.pdf

Дополнительные изображения

listovka_Boxy_plastikovye_№1.pdf

Модели для проектировщиков

Класс: Корпус шкафа пустой (ID: EC000058)

ID	Описание	Значение	Ед. изм.
EF000040	Высота	440	мм
EF000008	Ширина	400	мм
EF000049	Глубина	205	мм
EF005474	Степень защиты - IP	IP54
IEK_F000004	Климатическое исполнение	УХЛ1
EF006154	Номинальный ток	100	А
EF000116	Номер цвета RAL	7035
EF001596	Материал корпуса	Пластик
EF009171	Толщина двери или крышки шкафа	-	мм
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
EF001088	Возможно расширение	Нет
EF004427	Количество модулей	-
IEK_F000178	Вид установки	Навесной
EF000118	С монтажной платой	Да
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
EF000218	Монтажная глубина - ниши	-	мм
EF000167	Вес	6,6	кг
EF004464	Тип дверцы - люка	Одинарный/единичный
EF000003	Тип монтажа	Поверхностного монтажа
EF002386	Температура эксплуатации	-50...70	°C
EF009170	Толщина стенки шкафа	3.5	мм

Характеристики

class Корпус шкафа пустой
Вес 6,6
Вид установки Навесной
Возможно расширение Нет
Высота 440
Гарантийный срок, Лет 5
Глубина 205
Климатическое исполнение УХЛ1
Количество модулей -
Материал корпуса Пластик
Монтажная глубина - ниши -
Номер цвета RAL 7035
Номинальный ток 100
С монтажной платой Да
Степень защиты - IP IP54
Температура эксплуатации -50...70
Тип дверцы - люка Одинарный/единичный
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Поверхностного монтажа
Толщина двери или крышки шкафа -
Толщина стенки шкафа 3.5
Форма крышки Закрытого типа (закрывающаяся)
Ширина 400

В наличии на складе: Ожидается поступление

21913р.

Ожидается поступление
Код товара: YKP40-N-442-54
Артикул: YKP40-N-442-54
