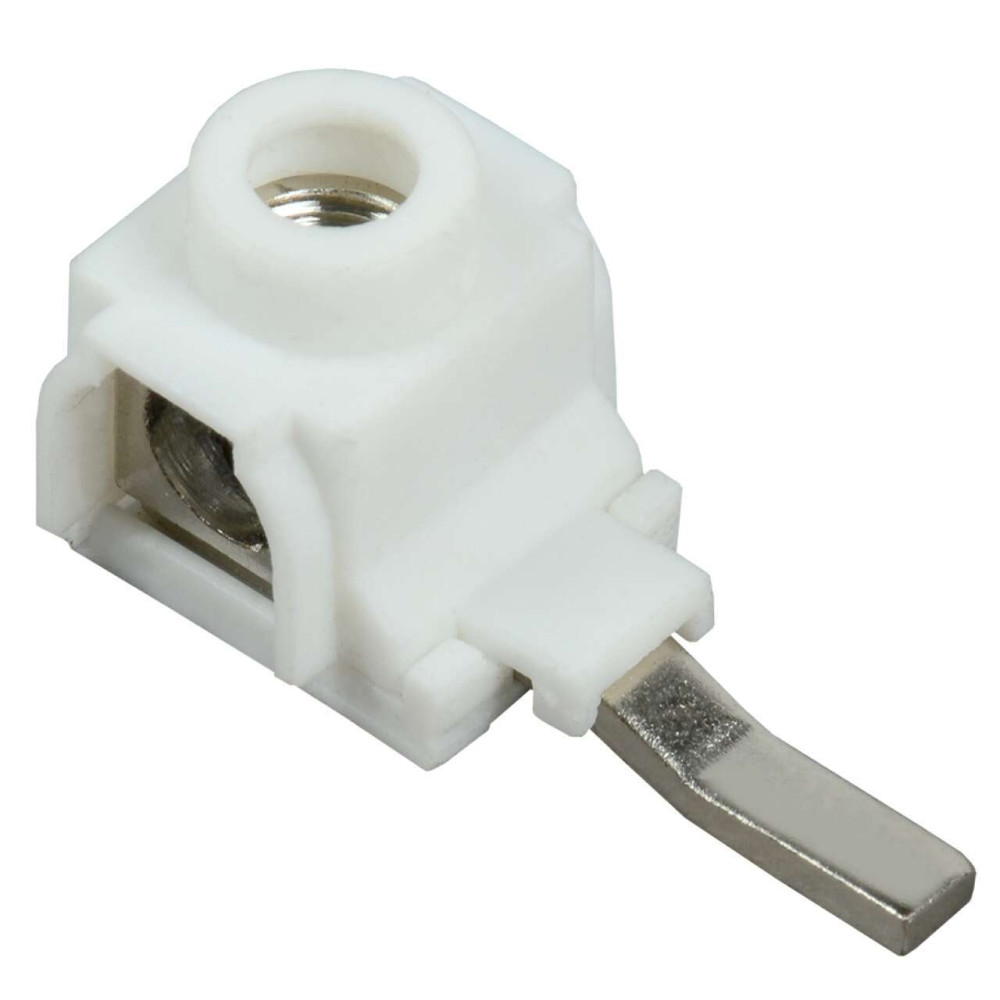

Клемма вводная для модульного оборудования КВМ 4-25мм2 (боковой ввод) IEK

YKVM-4-25-S

Описание
Характеристики

Применяются для присоединения проводников к модульному оборудованию. Боковое подключение проводников.

Аналоги: YKVM-4-25-F

Преимущества

Удобное присоединение проводников к клеммным зажимам модульных аппаратов при использовании соединительных шин.
Плоский вывод клеммы обеспечивает надежный электрический контакт с выводом соединительной шины.
Возможность подведения проводников большого сечения до 25 мм².

Особенности конструкции

Боковое подключение проводников.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
KVM_passport_mult_4.pdf

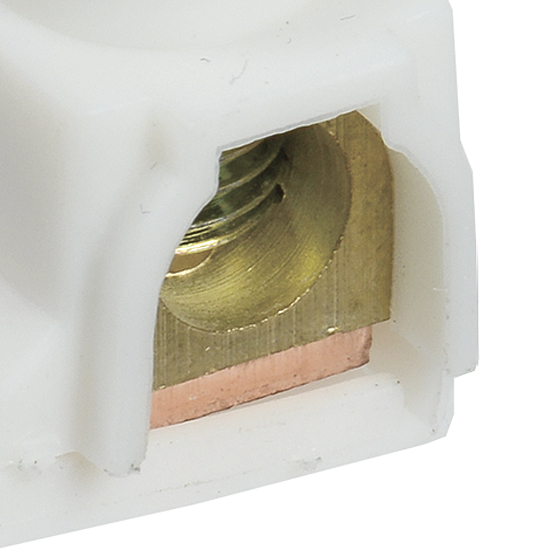

Дополнительные изображения


Класс: Одно- и многополюсная клемма -зажим -колодка (ID: EC001284)

ID	Описание	Значение	Ед. изм.
EF000010	Модель или исполнение	Трехфазная установка
EF001391	Количество полюсов	1
EF000003	Тип монтажа	Непосредственная установка
EF007343	Сечение многожильного гибкого провода	4...25	мм²
EF000007	Цвет	Белый
EF000228	Номин раб напряжение	400	В
EF002527	Тип электрич соединения 2	Винтовое соединение
EF004969	Макс поперечное сечение проводника	25	мм²
EF008219	Место соединения	Сбоку (поперечное)
IEK_F000986	Материал токоведущей части	Медь
EF001746	Распространяет горение	Нет
EF007337	Сечение одножильного жёсткого провода	4...25	мм²
EF001366	Номин напряжение изоляции Ui	415	В
EF000008	Ширина	13,5	мм
EF008250	Номин ток In	100	А
EF002393	Рабочая температура	-40...50	°C
EF002519	Количество зажимных клемм на 1 полюс	1
IEK_F000187	Номин раб напряжение переменного тока Ue	400	В
EF002521	Класс негорючести изоляц материала UL94	V1
EF002963	Номин частота	50	Гц
IEK_F000183	Минимальное сечение	16.0	мм
EF006530	Материал зажима	Латунь
EF002526	Тип электрич соединения 1	Винтовое соединение
EF000040	Высота	19	мм
IEK_F000274	Номин раб напряжение постоянного тока Ue	220	В
IEK_F000004	Климатическое исполнение	УХЛ3
IEK_F000275	Номинальная способность к присоединению	4...25	мм²
IEK_F000480	Кол-во в комплекте	100	шт
IEK_F000938	Момент затяжки Нм при сечении проводника	2,5	мм²
EF002522	Ширина или размер ячейки	13.5	мм
IEK_F000985	Винт крепления	М8
EF002544	Возможно использовать с функцией PEN	Нет
EF007543	Материал изоляции корпуса	Прочее
EF001596	Материал корпуса	Пластик
EF001438	Длина	35	мм
EF002525	Требуется торцевая изолирующая пластина	Нет

Характеристики

class Одно- и многополюсная клемма -зажим -колодка
Винт крепления М8
Возможно использовать с функцией PEN Нет
Высота 19
Гарантийный срок, Лет 1
Длина 35
Класс негорючести изоляц материала UL94 V1
Климатическое исполнение УХЛ3
Кол-во в комплекте 100
Количество зажимных клемм на 1 полюс 1
Количество полюсов 1
Макс поперечное сечение проводника 25
Материал зажима Латунь
Материал изоляции корпуса Прочее
Материал корпуса Пластик
Материал токоведущей части Медь
Место соединения Сбоку (поперечное)
Минимальное сечение 16.0
Модель или исполнение Трехфазная установка
Момент затяжки Нм при сечении проводника 2,5
Номин напряжение изоляции Ui 415
Номин раб напряжение 400
Номин раб напряжение переменного тока Ue 400
Номин раб напряжение постоянного тока Ue 220
Номин ток In 100
Номин частота 50
Номинальная способность к присоединению 4...25
Рабочая температура -40...50
Распространяет горение Нет
Сечение многожильного гибкого провода 4...25
Сечение одножильного жёсткого провода 4...25
Тип монтажа Непосредственная установка
Тип электрич соединения 1 Винтовое соединение
Тип электрич соединения 2 Винтовое соединение
Требуется торцевая изолирующая пластина Нет
Цвет Белый
Ширина 13,5
Ширина или размер ячейки 13.5

В наличии на складе: 17274 шт.

180р.

На складе: 17274
Код товара: YKVM-4-25-S
Артикул: YKVM-4-25-S
