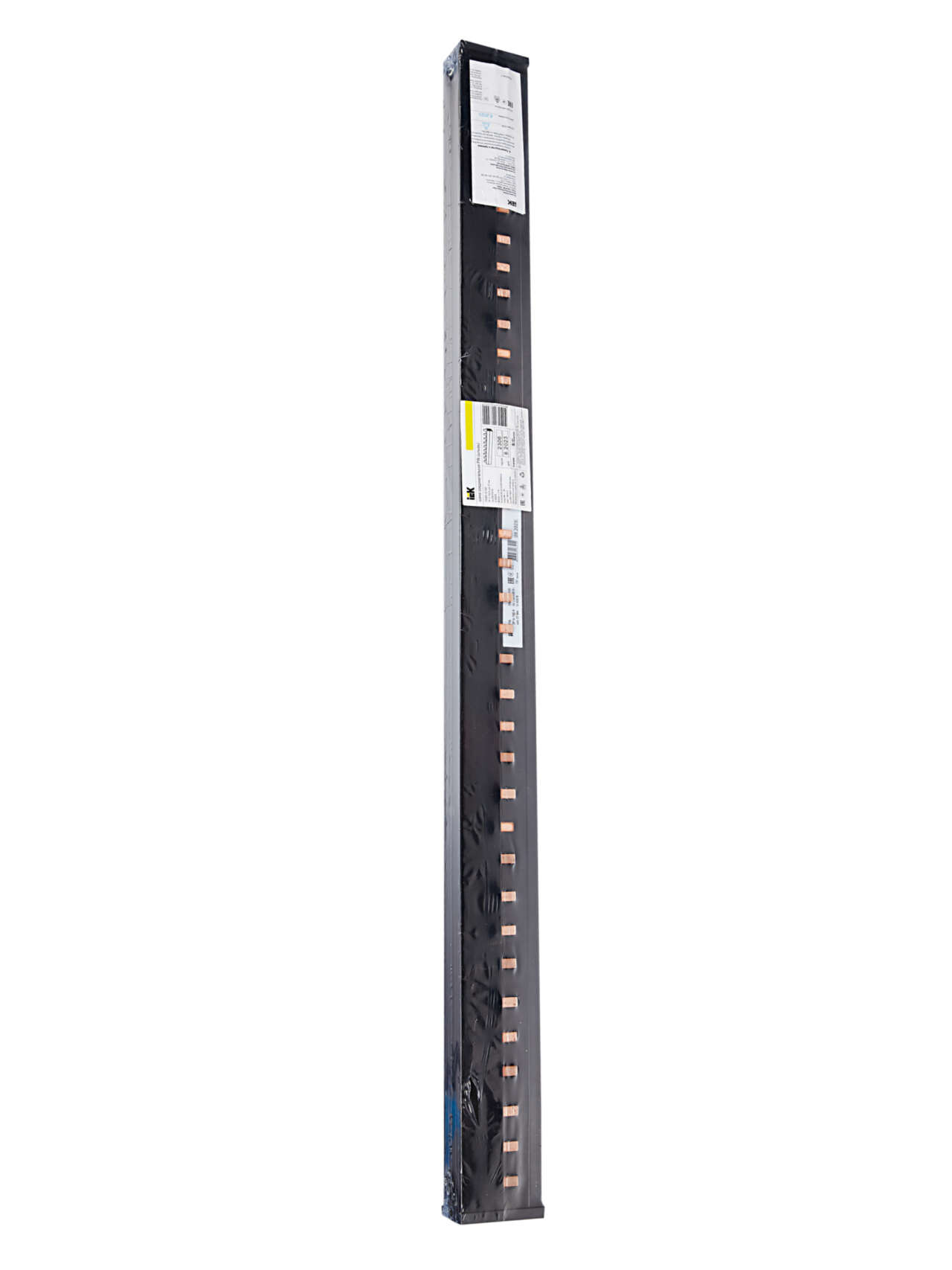

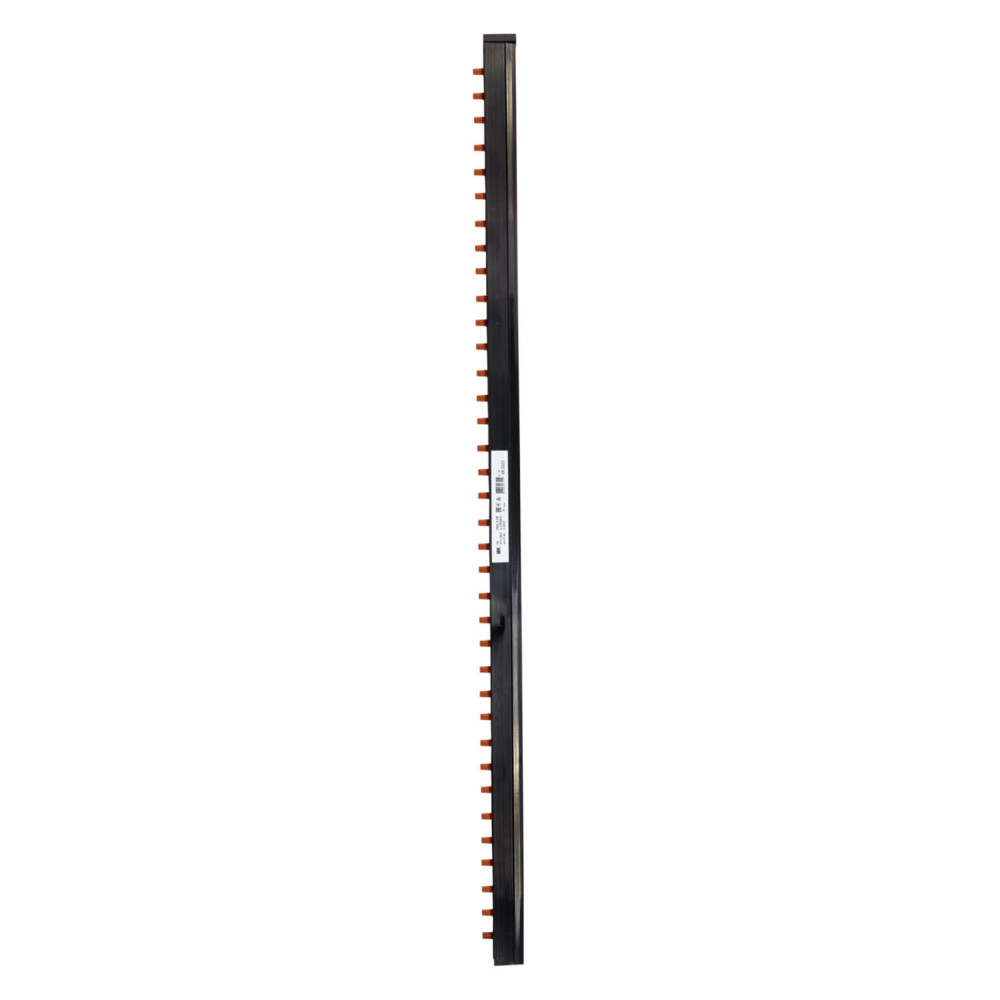

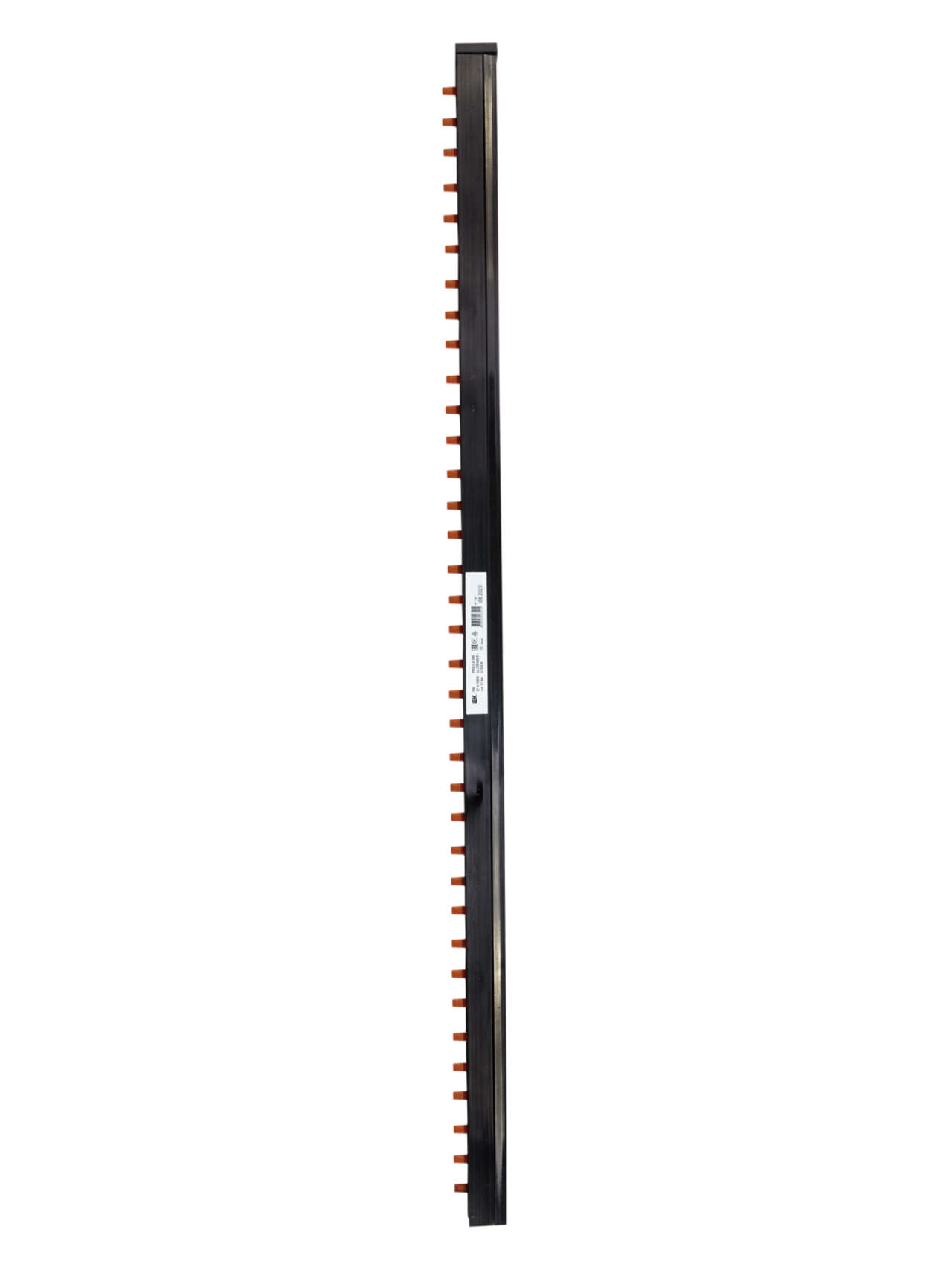

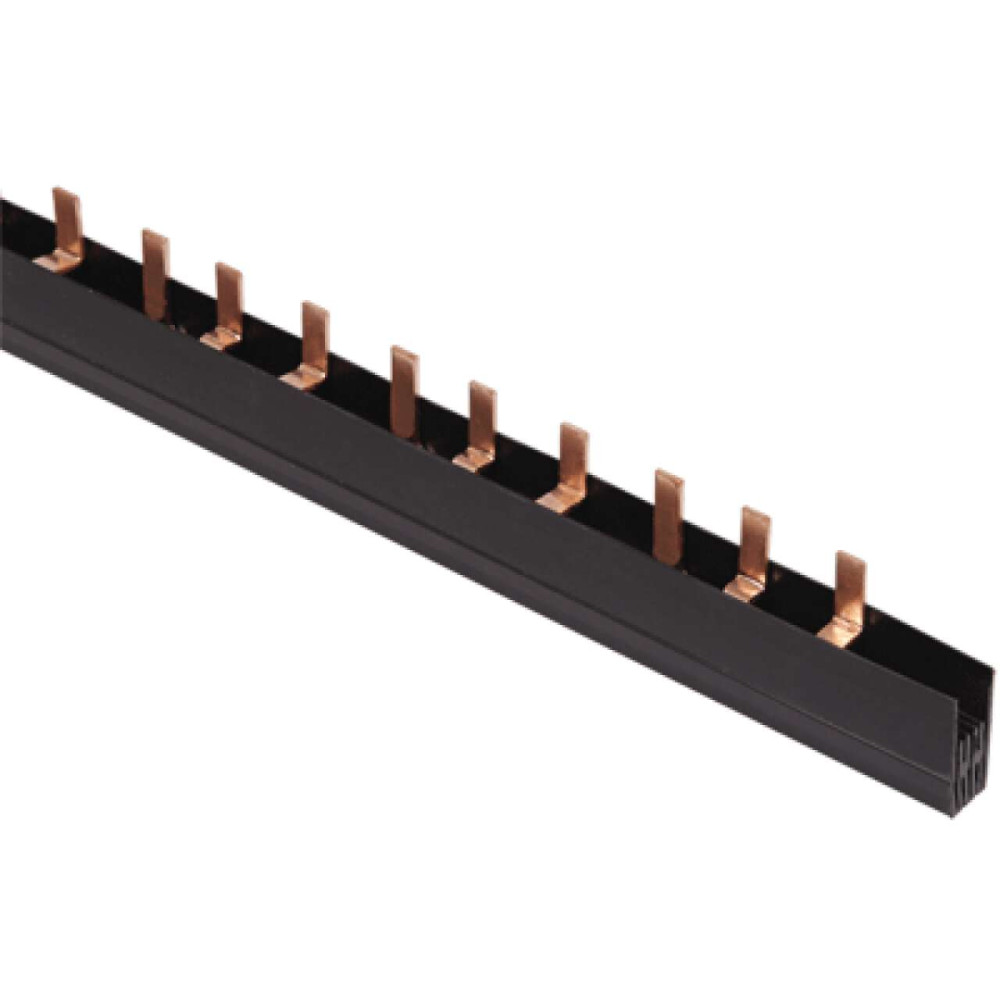

Шина соединительная типа PIN (штырь) 3Р 100А шаг 27мм (1м) IEK
22809-YNS51-3-100

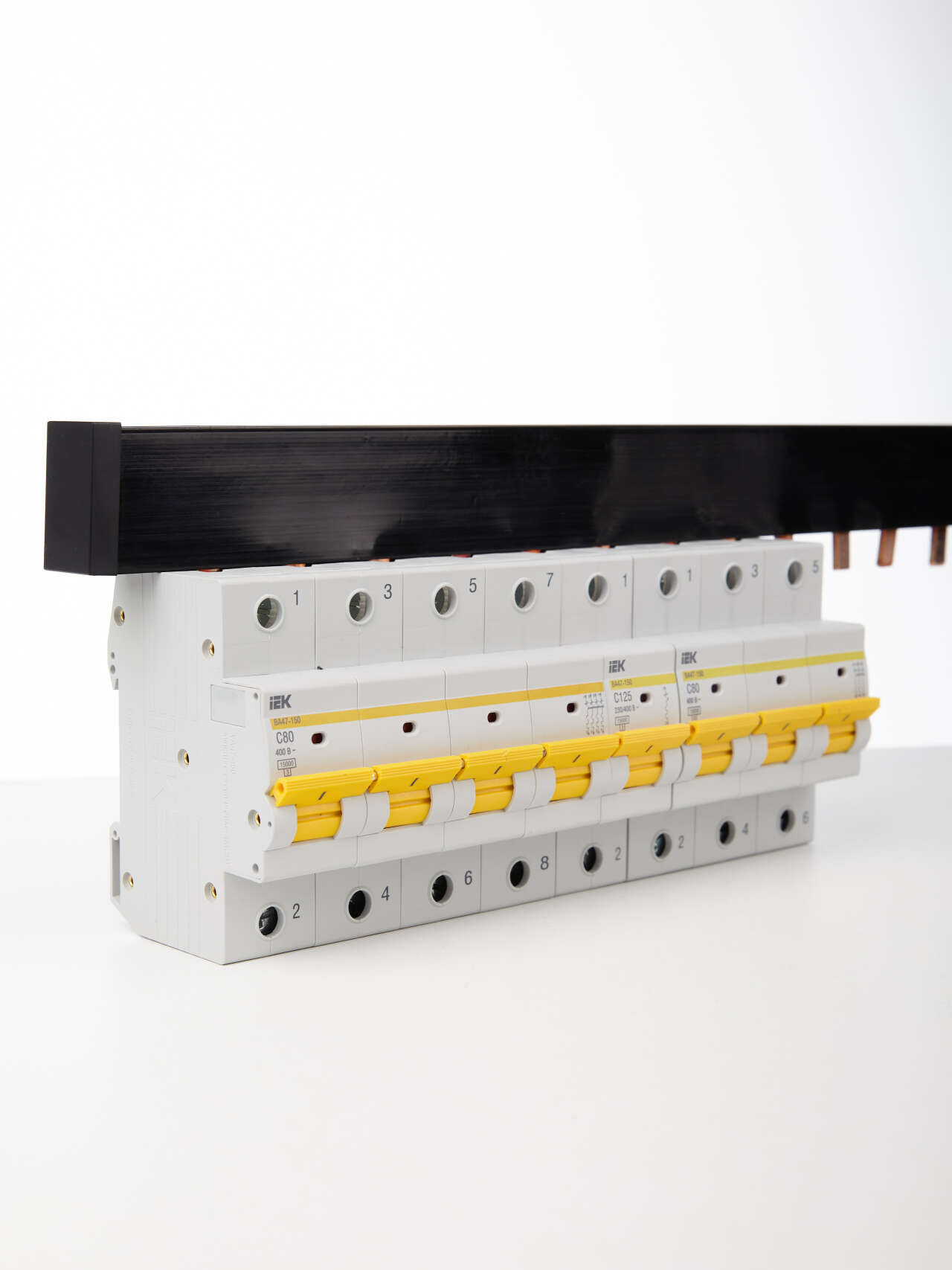

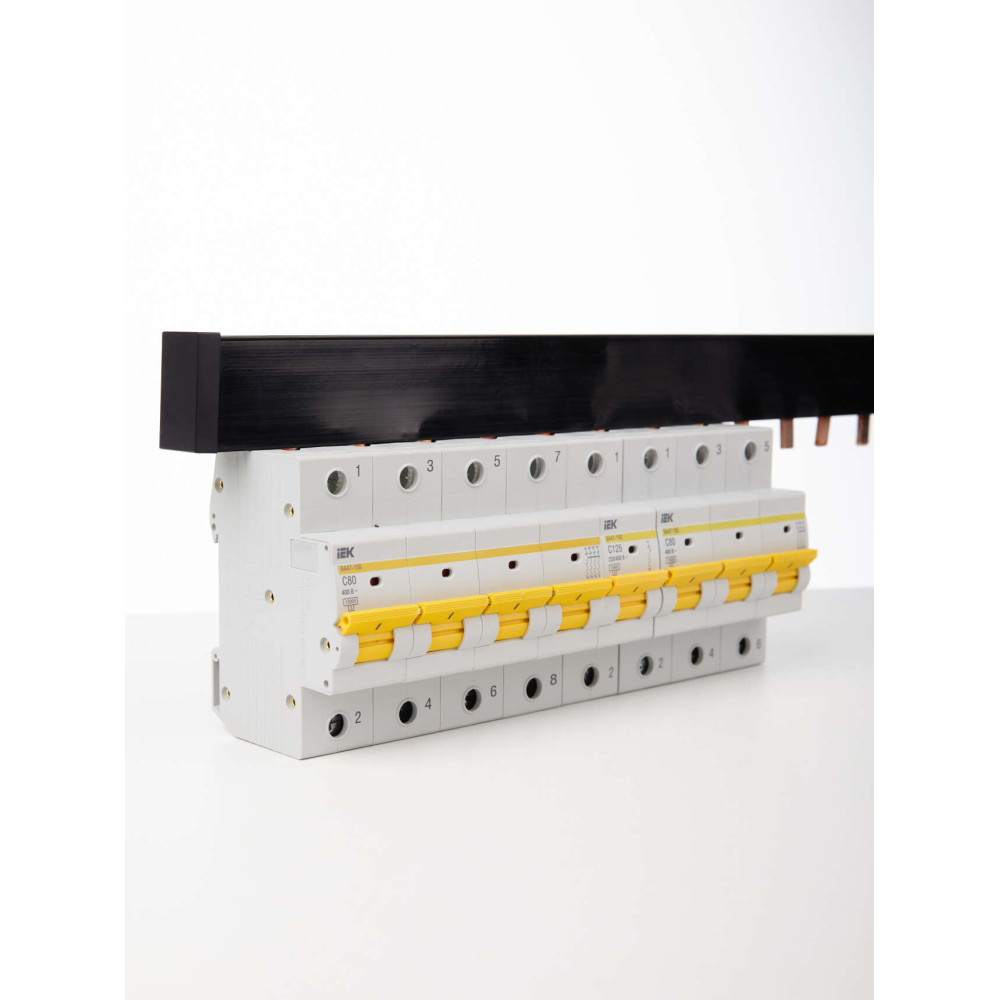

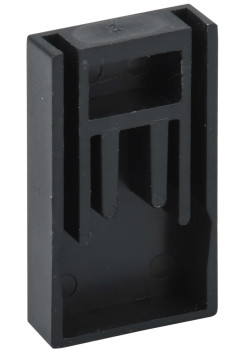

Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки). Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю, шины с шагом 27 мм предназначены для коммутации изделий шириной, кратной полутора модулям. Шины, рассчитанные на номинальный ток 100 А, могут быть использованы с номинальным током 125 А, если вводной автомат подключать по центру. Для полуторамодульных шин имеются боковые заглушки.
Преимущества
- Выполнены из медных пластин и помещены в пластиковый изолирующий корпус не поддерживающий горение.
- Могут быть использованы с номинальным током 125А, если вводной автомат подключить по центру.
Документация
Дополнительные изображения
Модели для проектировщиков
- STEP-формат
YNS51-3-100 Шина соединительная PIN 3Р 100А шаг 27 мм (дл. 1м) ИЭК.STEP - STEP-формат
YNS51-3-100 Шина соединительная типа FORK (вилка) 3Р 100А (дл.1 м) ИЭК.STEP - База оборудования
IEK. Шкафы, коммутационные аппараты и АСИП.Ver5.sdf - База оборудования
IEK_SHkafy_kommutacionnye_apparaty_i_ASIP_Ver4.sdf
Характеристики
- class Сборная шина
- Высота 46,2
- Гарантийный срок, Лет 5
- Гибкий Нет
- Длина 1000
- Количество полюсов 3
- Луженый Нет
- Модель или исполнение Прочее
- Номин ток In 100
- Поперечное сечение жилы 595
- С уплотнительным кольцом Нет
- Ширина 17,4
В наличии на складе: 986 шт.
8450.00р.
- На складе
- Код товара: YNS51-3-100
- Артикул: 22809-YNS51-3-100
