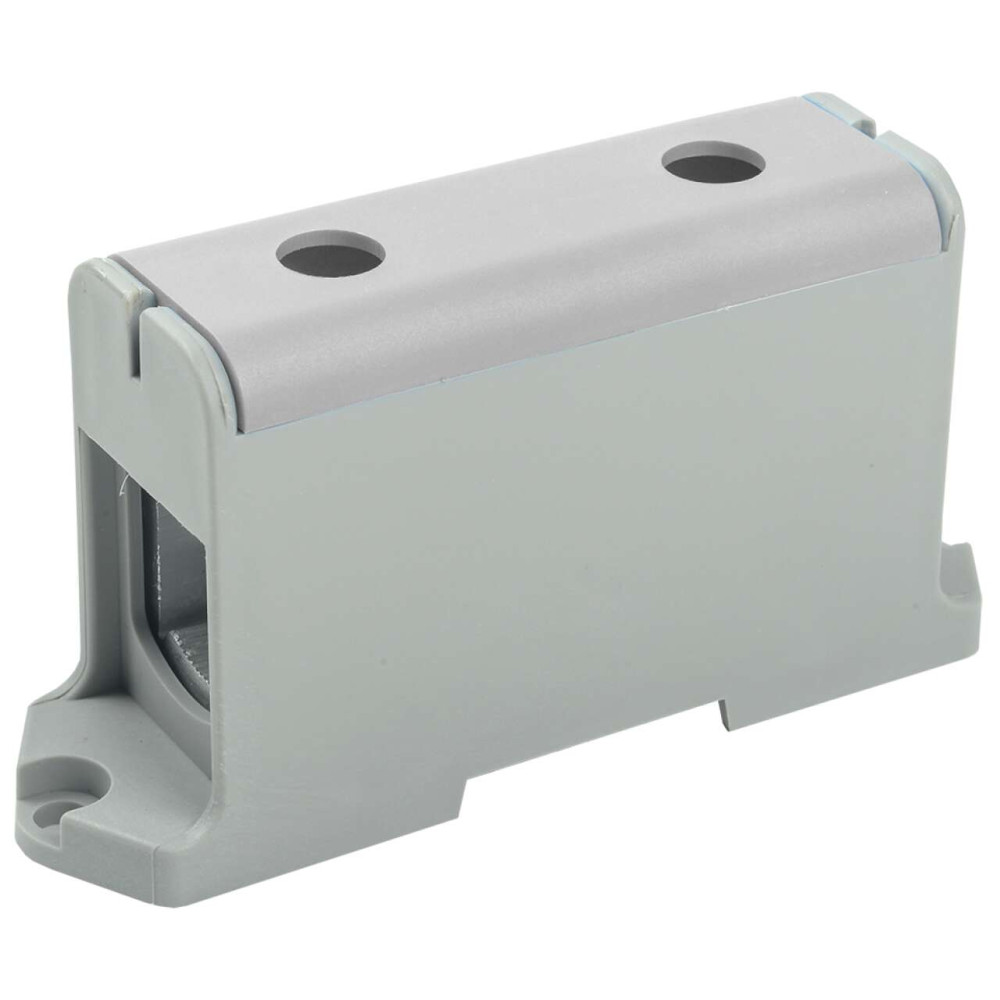

Клемма вводная силовая КВС 35-240мм2 серая IEK

YZN12-240-K03

Описание
Характеристики

Вводные силовые клеммы предназначены для соединения проводников больших размеров от 6 до 240мм2 при организации ввода и распределения проводников внутри электротехнических шкафов и щитов. Применяется для соединения медных и алюминиевых проводников при установке промышленного оборудования. Подключение посредством зажимов делает монтаж максимально простым и быстрым. Прочный корпус из полиамида обладают повышенной пожаростойкостью.

Аналоги: YZN12-240-K07

Преимущества

Прочный корпус обладает повышенной пожаростойкостью, выполнен из полиамида PA 6.6 по стандарту UL94 V0 (не поддерживающего горение).
Специальная паста на зажимном винте и токоведущей шине клеммы увеличивает контактную поверхность и уменьшает потери мощности и нагрев в точке контакта, увеличивая срок службы клеммы.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
KVS_passport_2.pdf

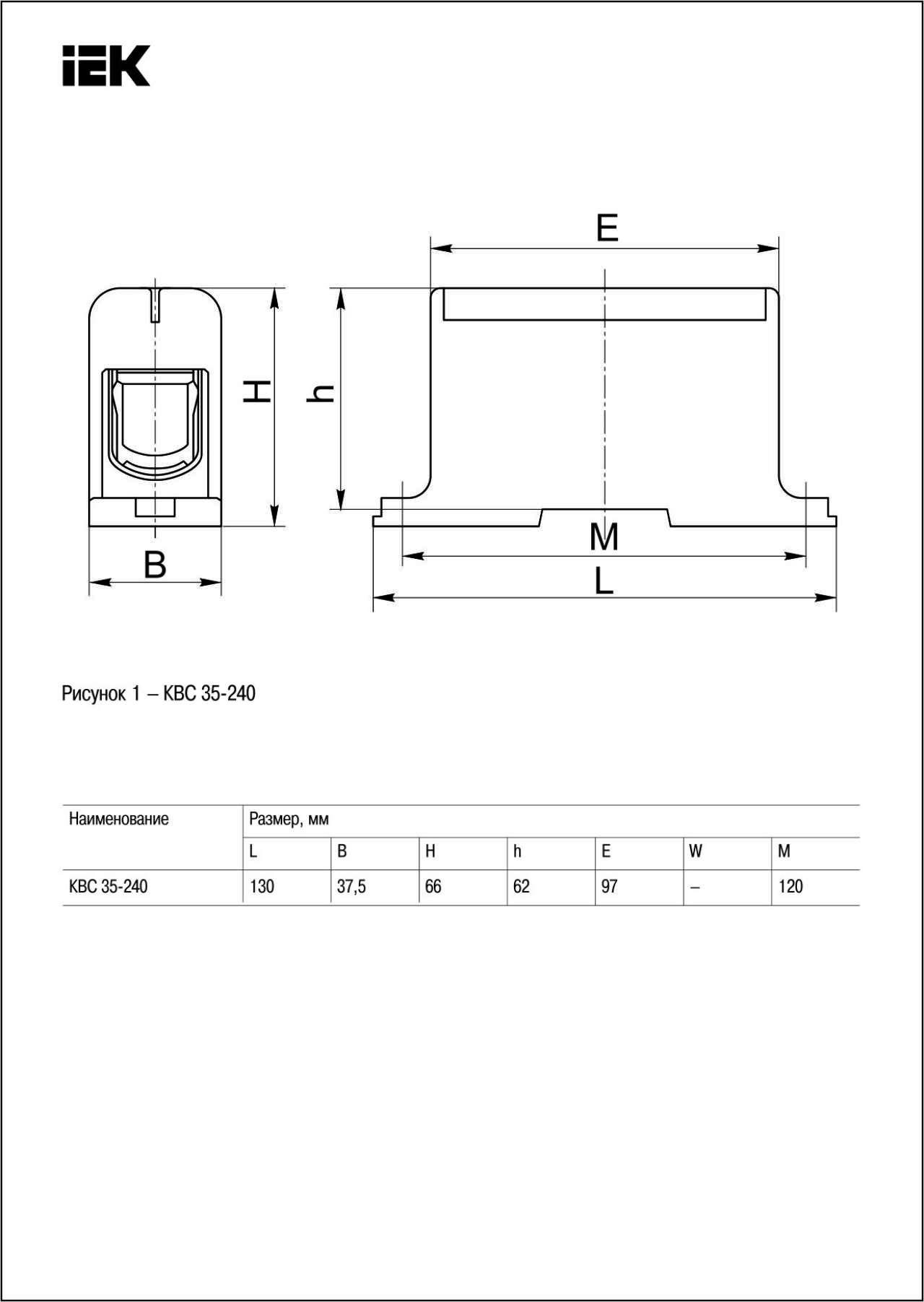

Дополнительные изображения

Модели для проектировщиков

STEP-формат
YZN12-240-K03 Клемма вводная силовая КВС 35–240 мм2.STEP

Класс: Одно- и многополюсная клемма -зажим -колодка (ID: EC001284)

ID	Описание	Значение	Ед. изм.
EF000010	Модель или исполнение	Трехфазная установка
EF001391	Количество полюсов	1
EF000003	Тип монтажа	DIN-рейка / винт
EF007343	Сечение многожильного гибкого провода	35...240	мм²
EF000007	Цвет	Серый
EF000228	Номин раб напряжение	800	В
EF002527	Тип электрич соединения 2	Винтовое соединение
EF007337	Сечение одножильного жёсткого провода	35...240	мм²
IEK_F000986	Материал токоведущей части	Алюминий
EF000008	Ширина	37,5	мм
EF008219	Место соединения	Сбоку (поперечное)
EF002544	Возможно использовать с функцией PEN	Нет
EF001366	Номин напряжение изоляции Ui	800	В
EF005474	Степень защиты - IP	IP20
EF001438	Длина	130	мм
IEK_F000274	Номин раб напряжение постоянного тока Ue	≤ 800	В
EF007543	Материал изоляции корпуса	Полиамид
EF000040	Высота	130	мм
EF002963	Номин частота	50	Гц
EF002522	Ширина или размер ячейки	37.5	мм
EF002525	Требуется торцевая изолирующая пластина	Нет
IEK_F000187	Номин раб напряжение переменного тока Ue	≤ 800	В
EF001596	Материал корпуса	Полиамид
IEK_F000275	Номинальная способность к присоединению	35...240	мм²
EF002526	Тип электрич соединения 1	Винтовое соединение
EF001746	Распространяет горение	Нет
EF002393	Рабочая температура	-40...85	°C
EF006530	Материал зажима	Алюминий
IEK_F000004	Климатическое исполнение	УХЛ3
EF008250	Номин ток In	Сu: 425 / Al: 380	А
EF002521	Класс негорючести изоляц материала UL94	V0
IEK_F000480	Кол-во в комплекте	2	шт
IEK_F000938	Момент затяжки Нм при сечении проводника	12 (35...70) / 40 (95...240)	мм²
EF002519	Количество зажимных клемм на 1 полюс	2

Характеристики

class Одно- и многополюсная клемма -зажим -колодка
Возможно использовать с функцией PEN Нет
Высота 130
Гарантийный срок, Лет 5
Длина 130
Класс негорючести изоляц материала UL94 V0
Климатическое исполнение УХЛ3
Кол-во в комплекте 2
Количество зажимных клемм на 1 полюс 2
Количество полюсов 1
Материал зажима Алюминий
Материал изоляции корпуса Полиамид
Материал корпуса Полиамид
Материал токоведущей части Алюминий
Место соединения Сбоку (поперечное)
Модель или исполнение Трехфазная установка
Момент затяжки Нм при сечении проводника 12 (35...70) / 40 (95...240)
Номин напряжение изоляции Ui 800
Номин раб напряжение 800
Номин раб напряжение переменного тока Ue ≤ 800
Номин раб напряжение постоянного тока Ue ≤ 800
Номин ток In Сu: 425 / Al: 380
Номин частота 50
Номинальная способность к присоединению 35...240
Рабочая температура -40...85
Распространяет горение Нет
Сечение многожильного гибкого провода 35...240
Сечение одножильного жёсткого провода 35...240
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Тип монтажа DIN-рейка / винт
Тип электрич соединения 1 Винтовое соединение
Тип электрич соединения 2 Винтовое соединение
Требуется торцевая изолирующая пластина Нет
Цвет Серый
Ширина 37,5
Ширина или размер ячейки 37.5
