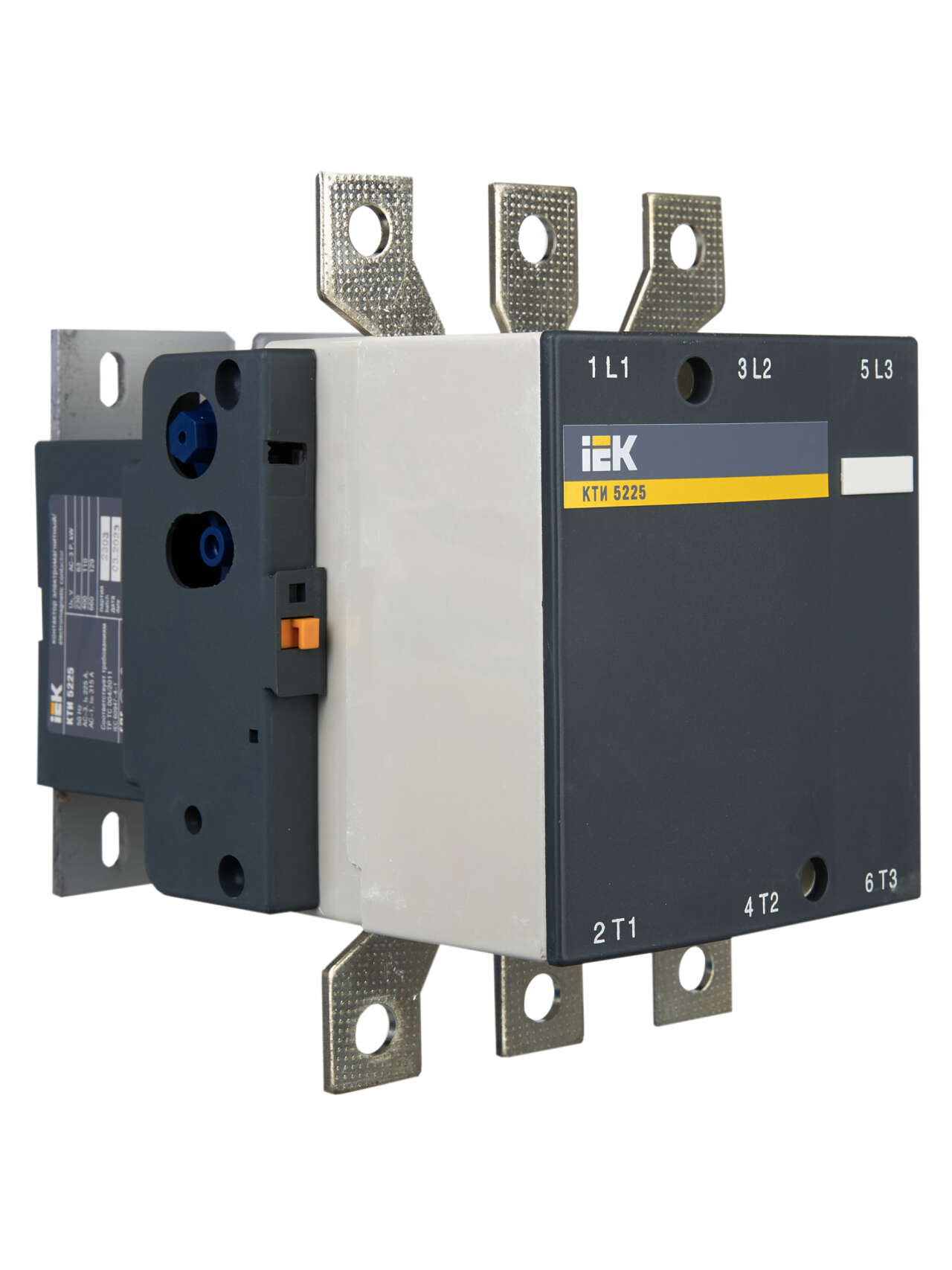

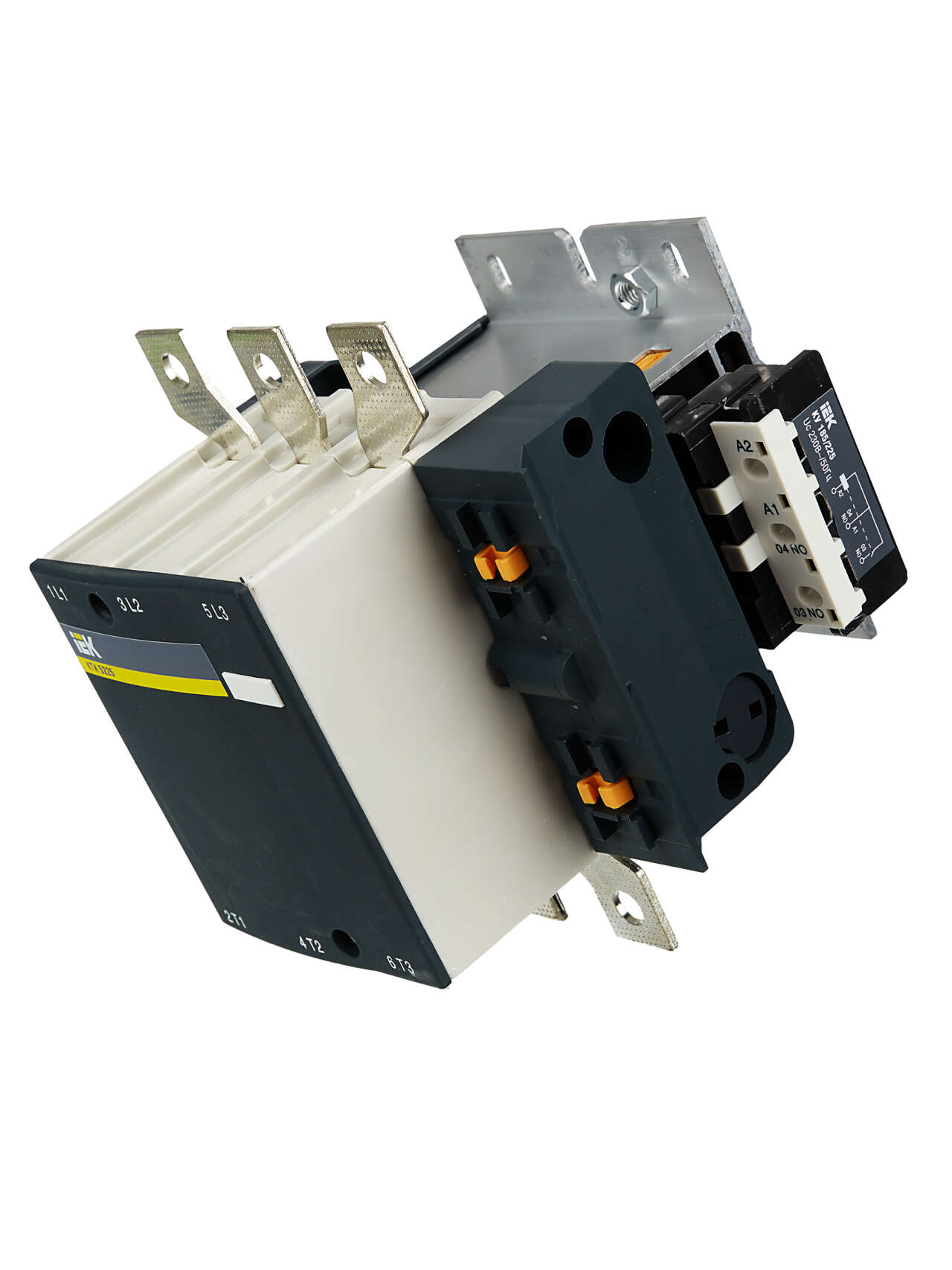

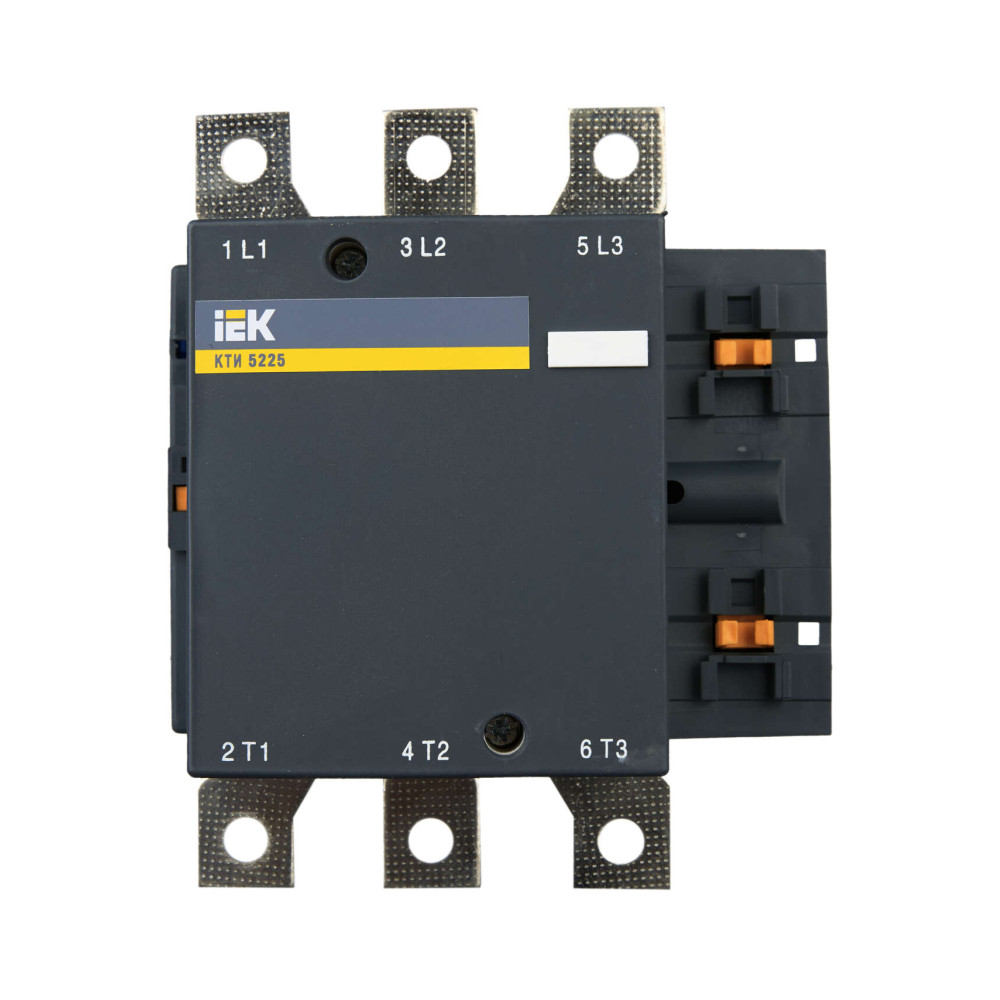

Контактор КТИ-5225 225А 230В/АС3 IEK

Name: Контактор КТИ-5225 225А 230В/АС3 IEK
Brand: КТИ
SKU: KKT50-225-230-10
Price: 23447.00 RUB
Availability: InStock

KKT50-225-230-10

Описание
Характеристики

Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы серии КТИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Контакторы серии КТИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00150.

Аналоги: KKTE50-200-230-10

Преимущества

Простота конструктивного исполнения, обеспечивающая удобство замены составных элементов, в частности втягивающей катушки.

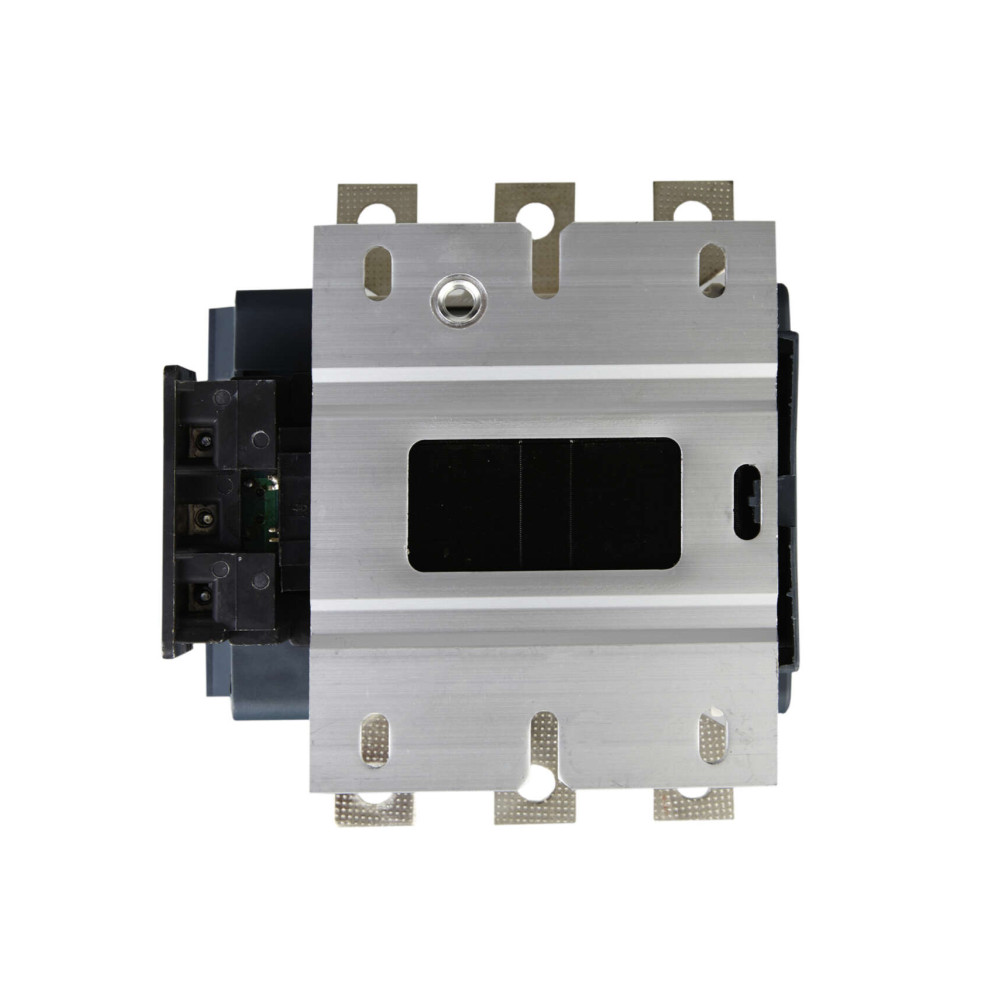

Основание изготовлено из алюминиевого профиля, что обеспечивает повышенную прочность и меньший вес по сравнению с аналогами.
Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ).
Расширенный ассортимент предложения электромагнитных контакторов серии КТИ по сравнению с аналогами отечественных производителей на российском рынке.

Особенности конструкции

Конструкция контакторов позволяет монтировать одновременно две дополнительные приставки в любом наборе.

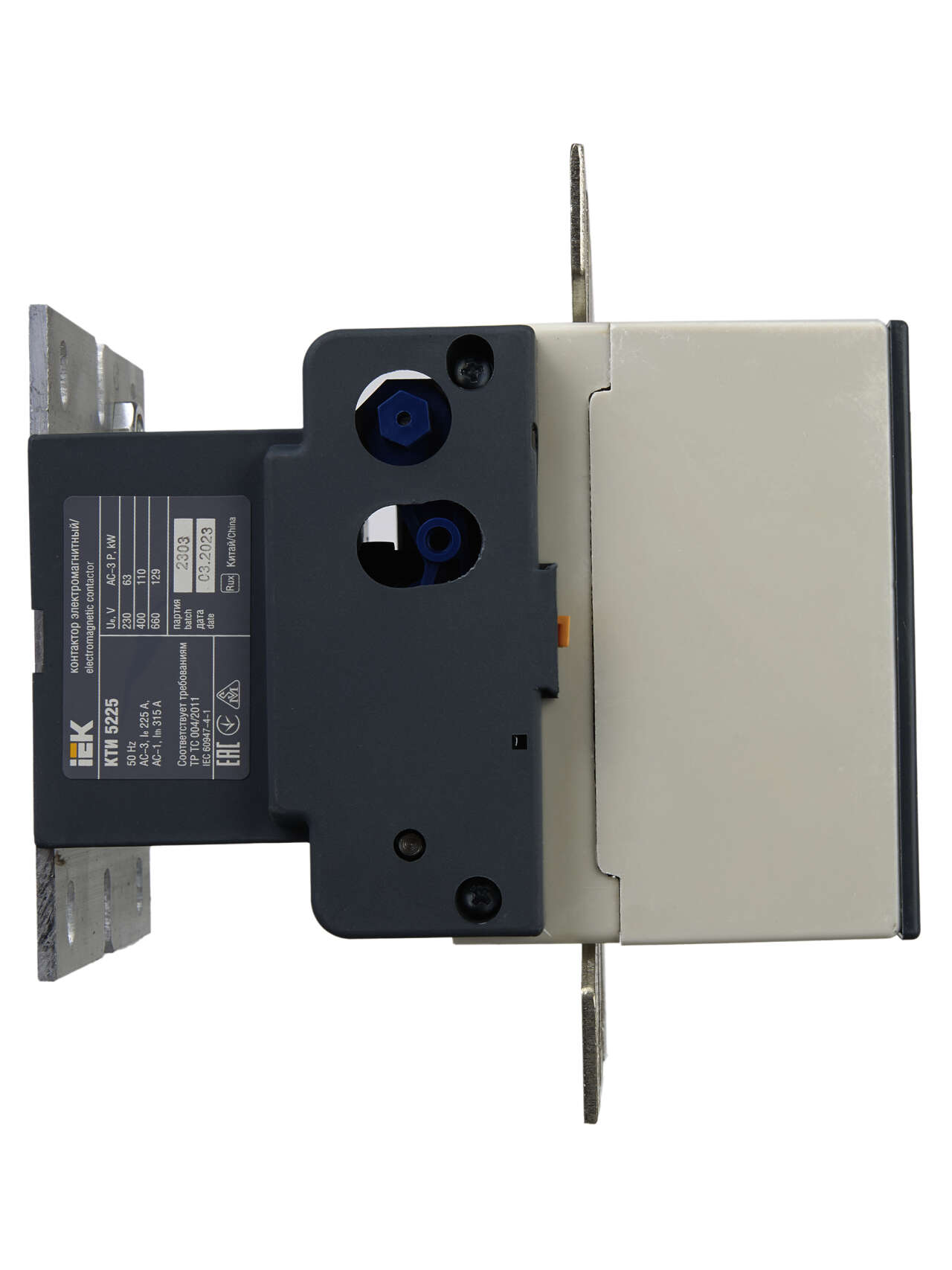

Индикатор положения контактной системы вынесен на внешнюю панель боковой крышки. Это позволяет проверить состояние контактной системы, не разбирая контактор. Это экономит рабочее время.

Наличие индикации (насечки, выполненные на заводе) на контактах позволяет определить их степень износа.

В схеме каждого контактора имеется одна группа замыкающих контактов, встроенных в модуль катушки управления. Это при наличии кнопочного поста управления позволяет собрать простую схему управления.

Верхняя крышка закреплена при помощи винтов с фиксацией. Это исключает самопроизвольное развинчивание. Поэтому контакторы серии КТИ можно устанавливать в места, где присутствует постоянная рабочая вибрация.

Использование стандартного торцевого ключа для изменения усилия прижатия контактной системы и проверки действия контактной системы.

Контакт-детали выполнены из композитов на основе серебра, что позволяет уменьшить контактное сопротивление при повышении температуры.

Собранный на заводе реверсивный контактор поставляется с заводскими шинами и механической блокировкой. Контакторы смонтированы на двух металлических рейках, что обеспечивает высокую жесткость конструкции. Реверсивные контакторы КТИ представляют собой отдельную группу в ассортименте компании.

Усовершенствованная конструкция катушки управления позволяет производить ее демонтаж без специального инструмента (путем утапливания фиксатора в корпус контактора).

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
KTI_passport_ru-eng_4.pdf

Схемы подключения

Схема подключения
Passport_KTI_022015 - СП.jpg

Дополнительные изображения

Модели для проектировщиков

Класс: Магнитный пуск-ль или контактор переменного тока (ID: EC000066)

ID	Описание	Значение	Ед. изм.
EF001392	Номин рабочий ток Ie при AC-3 400 В	225	А
EF001364	Номин коммутируем мощность при AC-3 400 В	110	кВт
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	230	В
EF003980	Номин напряж питания цепи управ Us пост тока DC	-	В
EF001393	Номин рабочий ток Ie при AC-1 400 В	-	А
EF001126	Модульное исполнение	Нет
EF006819	Тип подключения силовой электрич цепи	Винтовое соединение
EF005474	Степень защиты - IP	IP00
EF008242	Тип напряжения управления	Переменный (AC)
EF001376	Кол-во вспомогат норм разомкнутых-НО конт	1
IEK_F000575	Номин напряжение изоляции Ui-гц	1000	В

Характеристики

class Магнитный пуск-ль или контактор переменного тока
Гарантийный срок, Лет 3
Кол-во вспомогат норм разомкнутых-НО конт 1
Модульное исполнение Нет
Номин коммутируем мощность при AC-3 400 В 110
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение изоляции Ui-гц 1000
Номин напряжение питания цепи управ Us AC 50 Гц 230
Номин рабочий ток Ie при AC-1 400 В -
Номин рабочий ток Ie при AC-3 400 В 225
Срок службы, Лет не менее 15
Степень защиты - IP IP00
Тип напряжения управления Переменный (AC)
Тип подключения силовой электрич цепи Винтовое соединение

В наличии на складе: 284 шт.

23447р.

На складе: 284
Код товара: KKT50-225-230-10
Артикул: KKT50-225-230-10
