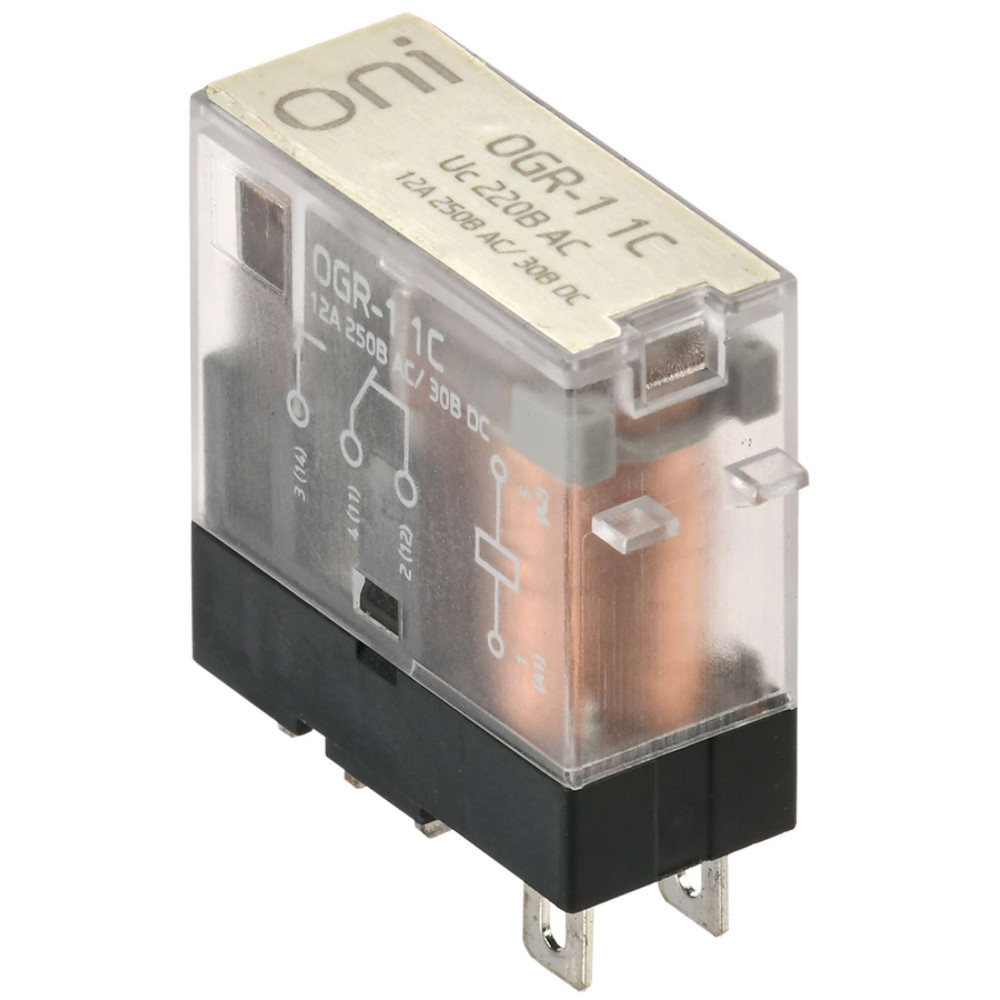

Реле общего назначения OGR-1 1C 220В AC ONI

OGR-1-1C-AC220V

Описание
Характеристики

Реле промежуточные серии OGR предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами.

Аналоги: OGR-1-1C-AC220V-L-B

Преимущества

Корпус из не поддерживающих горение материалов.
Крепление на DIN-рейку с помощью розетки.
Любое рабочее положение в пространстве.
Коммутация токов до 12А.
Высококачественные материалы корпуса и контактов.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
ONI_Rele_OGR_passp_3_mult.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

Информационные материалы

Альбом совместимости оборудования релейной автоматики
Sovmestimost_oborudovaniya_relejnoj_avtomatiki_ONI.pdf

Класс: Промежуточное реле (ID: EC001437)

ID	Описание	Значение	Ед. изм.
EF008242	Тип напряжения управления	Переменный (AC)
EF003980	Номин напряж питания цепи управ Us пост тока DC	-	В
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	220	В
EF008257	Количество переключающих контактов	1
EF000001	Номин ток	12	А
EF003358	Тип переключающих контактов	Одинарный контакт
IEK_F000383	Кол-во групп переключающих контактов	1
EF000198	С сигнальной лампой - индикатором	Нет
IEK_F000384	Тип присоед разъема	ORS-G
EF003961	Тип подключения	Разъемное (штекерное) соединение
IEK_F000223	Мех износостойкость	10000000	циклов
EF000008	Ширина	28.8	мм
IEK_F000347	Номин раб напряжение DC контактов	30	В
IEK_F000346	Номин раб напряжение AC контактов	250	В
EF003357	С перекидными контактами	Да
EF000049	Глубина	27	мм
EF002386	Температура эксплуатации	-40...70	°C
EF003355	Полюсность	Свободная полюсность
EF000040	Высота	13	мм
EF003340	Со съемными зажимами	Да
EF003359	В комплекте с розеткой	Нет
EF008255	Кол-во нормально замкнутых - НЗ контактов	1
EF008256	Кол-во норм разомкнутых - НО контактов	1
EF005474	Степень защиты - IP	IP20
IEK_F000133	Сопротивление изоляции	500	мОм
EF003356	Тип управления или переключения	Моностабильное

Характеристики

class Промежуточное реле
В комплекте с розеткой Нет
Высота 13
Гарантийный срок, Лет 1
Глубина 27
Кол-во групп переключающих контактов 1
Кол-во норм разомкнутых - НО контактов 1
Кол-во нормально замкнутых - НЗ контактов 1
Количество переключающих контактов 1
Мех износостойкость 10000000
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение питания цепи управ Us AC 50 Гц 220
Номин раб напряжение AC контактов 250
Номин раб напряжение DC контактов 30
Номин ток 12
Полюсность Свободная полюсность
С перекидными контактами Да
С сигнальной лампой - индикатором Нет
Со съемными зажимами Да
Сопротивление изоляции 500
Степень защиты - IP IP20
Температура эксплуатации -40...70
Тип напряжения управления Переменный (AC)
Тип переключающих контактов Одинарный контакт
Тип подключения Разъемное (штекерное) соединение
Тип присоед разъема ORS-G
Тип управления или переключения Моностабильное
Ширина 28.8

В наличии на складе: 16362 шт.

370р.

На складе: 16362
Код товара: OGR-1-1C-AC220V
Артикул: OGR-1-1C-AC220V
